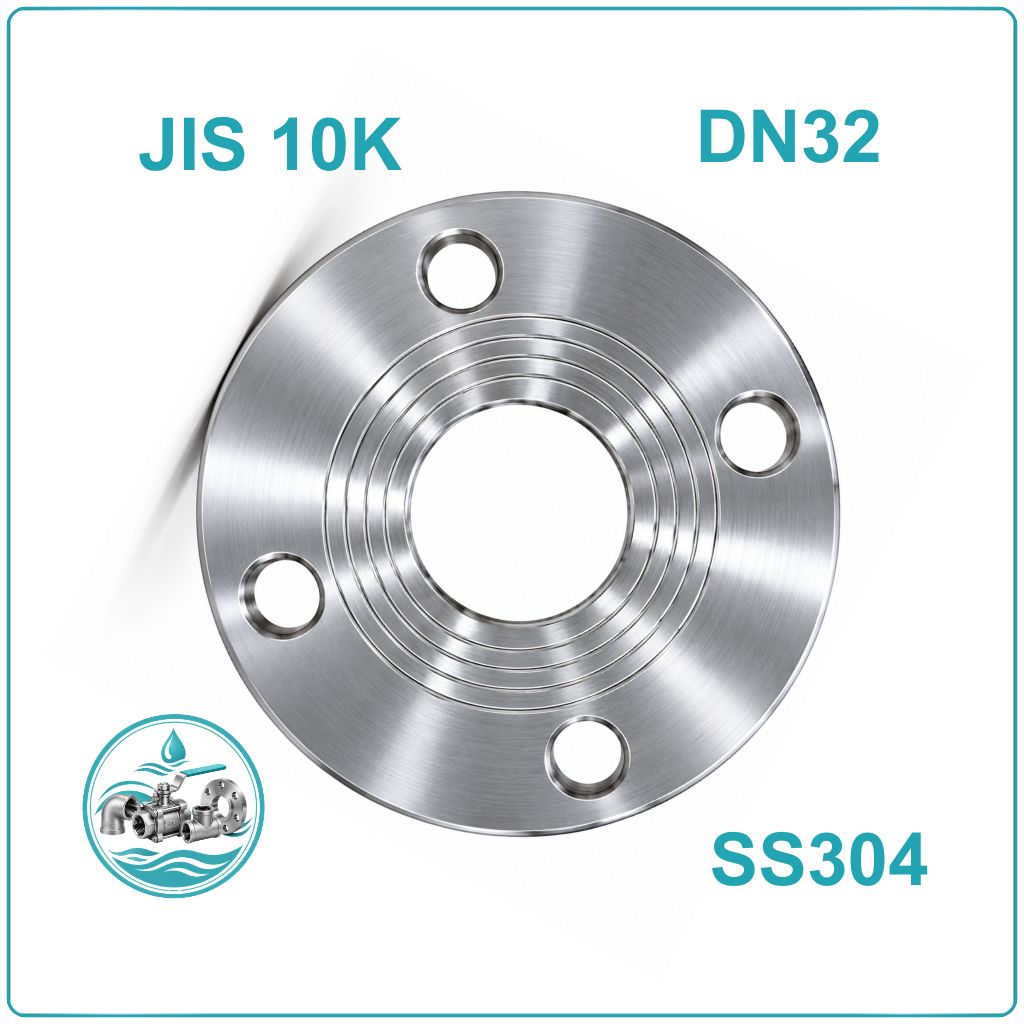

Mặt bích Inox Jis 10K DN32

Mặt bích inox JIS 10K DN32 là gì?

Mặt bích inox JIS 10K DN32 là phụ kiện kết nối cơ khí dùng trong hệ thống đường ống có kích thước danh nghĩa DN32. Sản phẩm giúp liên kết đường ống với đường ống, van hoặc thiết bị công nghiệp thông qua hệ thống bu lông, tạo điều kiện thuận lợi cho việc tháo lắp và bảo trì.

DN32 tương ứng với quy cách 32A, cỡ ống danh nghĩa 1 1/4 inch. Với quy cách ống thép thông dụng, đường kính ngoài ống là phi 42 mm. Đây là kích thước của đường ống, không phải đường kính ngoài mặt bích.

Sản phẩm sử dụng vật liệu inox 304, có khả năng chống ăn mòn trong nhiều môi trường thông dụng và phù hợp với các hệ thống cần độ bền, tính ổn định. Ký hiệu JIS 10K cho biết mặt bích được thiết kế theo cấp và quy cách kết nối thuộc hệ tiêu chuẩn JIS. Khi lựa chọn, cần kiểm tra sự đồng bộ giữa mặt bích và các thiết bị liên quan.

Thông số kỹ thuật mặt bích inox JIS 10K DN32

Cấu tạo và đặc điểm gia công

Mặt bích inox JIS 10K DN32 có kết cấu dạng đĩa kim loại với các vị trí được gia công phục vụ cho việc liên kết và làm kín. Độ chính xác của các chi tiết ảnh hưởng trực tiếp đến khả năng lắp ghép với đường ống và thiết bị.

• Thân bích: Phần kết cấu chính được chế tạo từ inox 304.
• Mặt tiếp xúc: Bề mặt ghép với mặt bích đối diện, kết hợp gioăng để hạn chế rò rỉ.
• Lỗ bu lông: Dùng để cố định hai mặt bích theo đúng quy cách.
• Lỗ trung tâm: Có trên mặt bích rỗng để môi chất lưu thông qua đường ống.
• Bề mặt hoàn thiện: Cần hạn chế cong vênh, ba via và các khuyết tật ảnh hưởng đến quá trình lắp đặt.

Phân loại mặt bích inox JIS 10K DN32

Mặt bích inox đặc JIS 10K DN32

Mặt bích đặc có phần trung tâm kín, được sử dụng để bịt đầu đường ống hoặc đóng các cửa chờ chưa cần đưa vào hoạt động. Loại này thích hợp tại những vị trí cần ngăn dòng môi chất và vẫn muốn duy trì khả năng tháo mở khi kiểm tra hoặc mở rộng hệ thống.

Mặt bích inox rỗng JIS 10K DN32

Mặt bích rỗng có lỗ ở giữa, dùng để kết nối với đường ống dẫn môi chất. Sản phẩm có thể được lắp tại vị trí nối van, thiết bị đo hoặc các bộ phận phụ trợ có đầu kết nối mặt bích cùng quy cách.

Khi chọn loại rỗng, cần xác nhận kích thước lỗ trung tâm phù hợp với đường ống và kiểm tra đầy đủ các thông số kết nối trước khi lắp.

Ưu điểm khi sử dụng mặt bích inox DN32

Mặt bích inox JIS 10K DN32 đáp ứng nhu cầu kết nối tại các tuyến ống kích thước nhỏ và vừa, với những lợi ích đáng chú ý:

• Chống ăn mòn tốt: Inox 304 phù hợp với nhiều ứng dụng nước và môi trường công nghiệp thông dụng.
• Thuận tiện bảo trì: Kết nối bằng bu lông giúp tháo rời thiết bị khi cần sửa chữa hoặc thay thế.
• Kết cấu ổn định: Khi lắp đúng kỹ thuật, mặt bích tạo mối liên kết chắc chắn giữa các bộ phận.
• Dễ vệ sinh: Bề mặt inox hỗ trợ công tác làm sạch và bảo dưỡng.
• Dễ tích hợp vào hệ thống: Có thể sử dụng với các phụ kiện tương thích về kích thước và tiêu chuẩn kết nối.

Ứng dụng thực tế của mặt bích inox JIS 10K DN32

Với quy cách 32A, 1 1/4 inch, mặt bích inox DN32 có thể được sử dụng tại các vị trí kết nối trong nhiều hệ thống kỹ thuật.

• Đường ống cấp nước: Kết nối các tuyến ống nhánh và thiết bị liên quan.
• Cụm van công nghiệp: Tạo mối nối tháo lắp thuận tiện khi cần kiểm tra hoặc thay van.
• Thiết bị đo lường: Kết nối các bộ phận có đầu mặt bích phù hợp với hệ thống.
• Dây chuyền sản xuất: Sử dụng tại các tuyến dẫn chất lỏng tương thích với inox 304.
• Hệ thống xử lý nước: Kết nối đường ống và thiết bị theo bản thiết kế.
• Vị trí chờ của đường ống: Dùng mặt bích đặc để đóng kín khi chưa cần vận hành nhánh ống.

Cách chọn mặt bích inox JIS 10K DN32 đúng quy cách

Để tránh sai lệch khi mua và lắp đặt, nên kiểm tra các tiêu chí sau:

• Xác nhận kích thước danh nghĩa: DN32 tương ứng với 32A, 1 1/4 inch. Đường kính ngoài ống thép thông dụng là phi 42 mm, nhưng vẫn cần đối chiếu với tiêu chuẩn ống thực tế.
• Đối chiếu tiêu chuẩn mặt bích: Xác nhận đúng JIS 10K và kiểm tra khả năng ghép nối với van, đường ống hoặc thiết bị đang sử dụng.
• Kiểm tra kích thước lắp ghép: Cần xác định đường kính ngoài mặt bích, vòng chia bu lông, số lượng lỗ và đường kính lỗ theo bản vẽ tiêu chuẩn.
• Chọn loại phù hợp: Mặt bích rỗng dành cho đường dẫn môi chất; mặt bích đặc dành cho vị trí cần bịt kín.
• Xem xét vật liệu và môi trường: Inox 304 phù hợp với nhiều môi trường phổ biến nhưng không mặc nhiên tương thích với mọi loại hóa chất.
• Lựa chọn gioăng và bu lông: Phụ kiện đi kèm phải tương thích về kích thước, vật liệu và điều kiện vận hành.

Hướng dẫn lắp đặt

1. Kiểm tra kích thước, tiêu chuẩn và tình trạng bề mặt của mặt bích.
2. Làm sạch vị trí tiếp xúc, loại bỏ bụi bẩn và dị vật.
3. Đặt gioăng đúng tâm giữa hai mặt bích.
4. Căn chỉnh các lỗ bu lông, tránh ép hai mặt bích lệch vào nhau.
5. Siết bu lông theo trình tự đối xứng và tuân thủ yêu cầu kỹ thuật.
6. Kiểm tra độ kín theo quy trình an toàn trước khi đưa hệ thống vào sử dụng.

Câu hỏi thường gặp về mặt bích inox JIS 10K DN32

Mặt bích inox JIS 10K DN32 tương ứng bao nhiêu inch?

DN32 tương ứng với quy cách 32A, thường gọi là 1 1/4 inch.

Đường kính ngoài ống DN32 là bao nhiêu?

Theo quy cách ống thép thông dụng, đường kính ngoài ống DN32 là phi 42 mm. Kích thước này không phải đường kính ngoài mặt bích.

Mặt bích DN32 có lắp được với mọi van DN32 không?

Không nhất thiết. Cần kiểm tra tiêu chuẩn kết nối, vòng chia bu lông, số lỗ và kích thước lỗ bu lông để bảo đảm tương thích.

Khi nào nên sử dụng mặt bích đặc DN32?

Mặt bích đặc được sử dụng để bịt đầu ống hoặc đóng cửa chờ tại những vị trí không cần dòng môi chất đi qua.

JIS 10K có thể sử dụng trong mọi điều kiện áp lực không?

Không. Cần căn cứ vào tiêu chuẩn áp dụng, nhiệt độ, vật liệu và yêu cầu thiết kế để xác định điều kiện vận hành phù hợp.

Kết luận

Mặt bích inox JIS 10K DN32 là phụ kiện hữu ích cho các vị trí cần liên kết đường ống và thiết bị bằng mối nối bu lông. Khi lựa chọn, cần xác nhận đúng quy cách DN32, 32A, 1 1/4 inch và đường kính ngoài ống phi 42,7 mm theo tiêu chuẩn ống đang sử dụng. Đồng thời, cần kiểm tra riêng kích thước mặt bích, vật liệu, gioăng và các chi tiết lắp ghép để bảo đảm mối nối tương thích với hệ thống.
