Mặt bích Inox Jis 10K DN20

Mặt bích inox JIS 10K DN20 là gì?

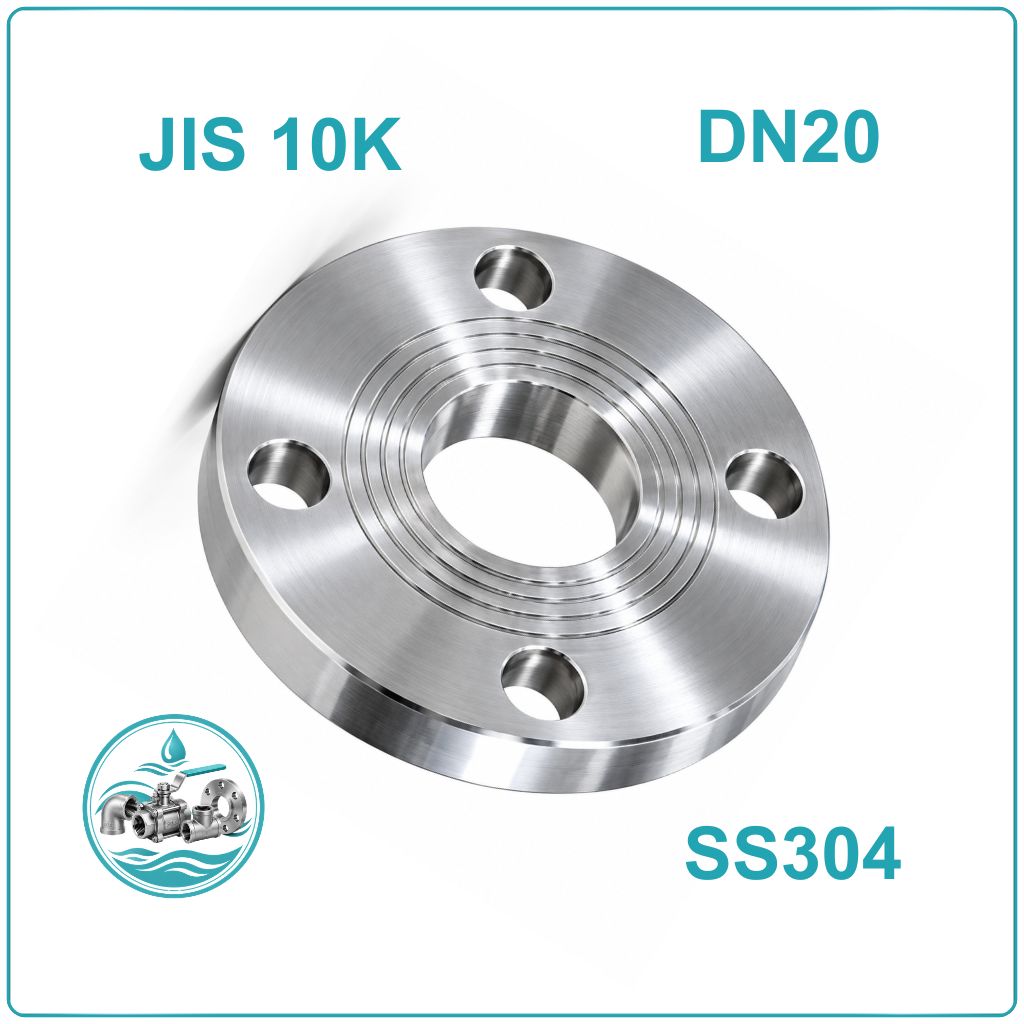

Mặt bích inox JIS 10K DN20 là phụ kiện đường ống được sử dụng để liên kết các đoạn ống, van và thiết bị có đầu nối mặt bích. Sản phẩm có kích thước danh nghĩa DN20, tương đương 20A, 3/4 inch, thường được lắp đặt tại các tuyến ống nhánh và hệ thống kỹ thuật quy mô nhỏ.

Mặt bích được làm từ inox 304, có ưu điểm chống ăn mòn trong nhiều môi trường thông dụng, độ bền tốt và dễ vệ sinh. Với quy cách ống thép thông dụng, DN20 có đường kính ngoài ống phi 27mm.

Tiêu chuẩn JIS 10K giúp xác định quy cách kết nối mặt bích theo hệ tiêu chuẩn JIS. Khi chọn mua, cần kiểm tra sự tương thích giữa mặt bích, đường ống và thiết bị để quá trình lắp đặt được thuận lợi.

Thông số kỹ thuật mặt bích inox JIS 10K DN20

Đặc điểm cấu tạo của mặt bích inox JIS 10K DN20

Mặt bích inox JIS 10K DN20 có dạng đĩa kim loại được gia công để tạo vị trí liên kết giữa các chi tiết trong hệ thống đường ống. Cấu tạo sản phẩm tập trung vào độ chính xác của bề mặt tiếp xúc và các vị trí bắt bu lông.

• Thân mặt bích: Được chế tạo từ inox 304, tạo kết cấu cứng vững cho mối nối.
• Bề mặt làm kín: Tiếp xúc với gioăng để hạn chế rò rỉ tại vị trí ghép nối.
• Lỗ bu lông: Bố trí theo quy cách tiêu chuẩn để cố định hai mặt bích với nhau.
• Lỗ trung tâm: Có trên loại mặt bích rỗng, cho phép môi chất lưu thông qua đường ống.
• Bề mặt gia công: Cần bảo đảm độ phẳng và không có khuyết tật ảnh hưởng đến quá trình lắp đặt.

Các loại mặt bích inox JIS 10K DN20

• Mặt bích inox đặc JIS 10K DN20: Mặt bích đặc có phần trung tâm kín, thường dùng để bịt đầu ống hoặc đóng các vị trí chờ. Thiết kế này phù hợp với những điểm cần ngăn dòng môi chất đi qua nhưng vẫn muốn duy trì khả năng tháo mở để kiểm tra hoặc mở rộng hệ thống sau này.
• Mặt bích inox rỗng JIS 10K DN20: Mặt bích rỗng có lỗ ở giữa để kết nối với đường ống dẫn môi chất. Sản phẩm thường được sử dụng tại các điểm nối với van, thiết bị đo hoặc các cụm máy móc có đầu kết nối mặt bích tương thích.

Ưu điểm của mặt bích inox JIS 10K DN20

Mặt bích inox JIS 10K DN20 phù hợp với nhiều hệ thống nhờ những đặc tính của vật liệu và kiểu kết nối:

• Chống ăn mòn: Inox 304 đáp ứng tốt nhiều môi trường nước và ứng dụng công nghiệp thông thường.
• Kết nối chắc chắn: Bu lông giúp cố định các mặt bích khi được lắp đúng quy cách.
• Dễ bảo trì: Có thể tháo rời mối nối để vệ sinh, kiểm tra hoặc thay thế thiết bị.
• Bề mặt dễ làm sạch: Thuận tiện cho công tác vệ sinh và bảo dưỡng.
• Ứng dụng linh hoạt: Có thể sử dụng cho nhiều tuyến ống nhánh và vị trí kết nối thiết bị khi đáp ứng yêu cầu kỹ thuật.

Các vị trí thường dùng mặt bích DN20

Mặt bích inox JIS 10K DN20 có thể xuất hiện tại nhiều điểm kết nối trong hệ thống kỹ thuật, đặc biệt là các tuyến ống nhánh hoặc đường dẫn có kích thước nhỏ.

Một số ứng dụng tiêu biểu gồm:

• Kết nối đường ống cấp nước trong nhà xưởng và công trình.
• Lắp đặt tại các cụm van hoặc thiết bị cần tháo rời để bảo trì.
• Kết nối thiết bị đo và các bộ phận phụ trợ trong hệ thống kỹ thuật.
• Sử dụng trong một số tuyến ống dẫn chất lỏng phù hợp với vật liệu inox 304.
• Bịt đầu ống hoặc cửa chờ khi sử dụng loại mặt bích đặc.
• Kết nối các bộ phận trong dây chuyền sản xuất có yêu cầu đồng bộ tiêu chuẩn mặt bích.

Kinh nghiệm chọn mua mặt bích inox JIS 10K DN20

Để tránh mua nhầm quy cách, nên kiểm tra sản phẩm dựa trên các tiêu chí thực tế thay vì chỉ dựa vào tên DN20.

Kiểm tra kích thước ống: DN20 tương ứng với 20A, thường được gọi là cỡ 3/4 inch. Đường kính ngoài ống tham khảo là 27,2 mm; cần đối chiếu với tiêu chuẩn ống đang sử dụng.

Xác nhận tiêu chuẩn JIS 10K: Kiểm tra thông số kết nối của mặt bích với van, đường ống hoặc thiết bị hiện hữu. Các sản phẩm cùng DN nhưng khác tiêu chuẩn có thể không lắp ghép trực tiếp được.

Chọn đúng kiểu mặt bích: Dùng loại rỗng cho vị trí dẫn môi chất và loại đặc cho vị trí cần bịt kín.

Xem xét điều kiện làm việc: Đánh giá áp lực, nhiệt độ và tính chất hóa học của môi chất để xác định sản phẩm có phù hợp hay không.

Kiểm tra vật tư đi kèm: Gioăng, bu lông và đai ốc phải có kích thước tương thích và đáp ứng yêu cầu kỹ thuật của mối nối.

Đối chiếu bản vẽ: Với công trình cần thay thế chính xác, nên so sánh đường kính ngoài mặt bích, vòng chia bu lông, số lỗ và đường kính lỗ theo bản vẽ kỹ thuật.

Lắp đặt và kiểm tra sau khi hoàn thiện

Một mối nối mặt bích tốt không chỉ phụ thuộc vào chất lượng phụ kiện mà còn ở cách căn chỉnh và siết bu lông.

1. Vệ sinh mặt tiếp xúc và kiểm tra sản phẩm trước khi lắp.
2. Đặt gioăng đúng tâm, bảo đảm không bị lệch khỏi vùng làm kín.
3. Căn chỉnh hai mặt bích để các lỗ bu lông trùng khớp.
4. Lắp bu lông và siết theo trình tự đối xứng, tăng lực đều theo yêu cầu kỹ thuật.
5. Kiểm tra độ kín của mối nối theo quy trình phù hợp trước khi đưa vào sử dụng.

Câu hỏi thường gặp

Mặt bích inox JIS 10K DN20 là bao nhiêu inch?

DN20 tương ứng với quy cách 20A, thường được gọi là 3/4 inch.

DN20 có đường kính ngoài ống phi bao nhiêu?

Đối với quy cách ống thép thông dụng, DN20 có đường kính ngoài ống phi 27,2 mm. Đây không phải đường kính ngoài của mặt bích.

Mặt bích inox DN20 có lắp được với van DN20 không?

Có thể lắp khi van và mặt bích tương thích về tiêu chuẩn, kích thước lỗ bu lông, vòng chia bu lông và bề mặt làm kín. Cần kiểm tra thông số kỹ thuật trước khi ghép nối.

Mặt bích đặc và mặt bích rỗng khác nhau thế nào?

Mặt bích đặc có phần trung tâm kín để bịt đầu ống; mặt bích rỗng có lỗ trung tâm để môi chất lưu thông qua đường ống.

JIS 10K có phải mức áp lực làm việc cố định trong mọi điều kiện không?

Không. Cấp JIS 10K không đồng nghĩa với một mức áp lực làm việc duy nhất cho mọi điều kiện. Cần đối chiếu tiêu chuẩn áp dụng, vật liệu, nhiệt độ và yêu cầu thiết kế của hệ thống.

Kết luận

Mặt bích inox JIS 10K DN20 là phụ kiện kết nối phù hợp với các tuyến ống nhỏ và vị trí cần tháo lắp để bảo trì. Khi lựa chọn, cần xác định đúng DN20, 20A, 3/4 inch và đường kính ngoài ống phi 27,2 mm, đồng thời kiểm tra riêng kích thước mặt bích theo bản vẽ tiêu chuẩn. Lựa chọn đúng vật liệu, gioăng và phụ kiện lắp ghép sẽ giúp mối nối hoạt động ổn định và hạn chế rò rỉ.
