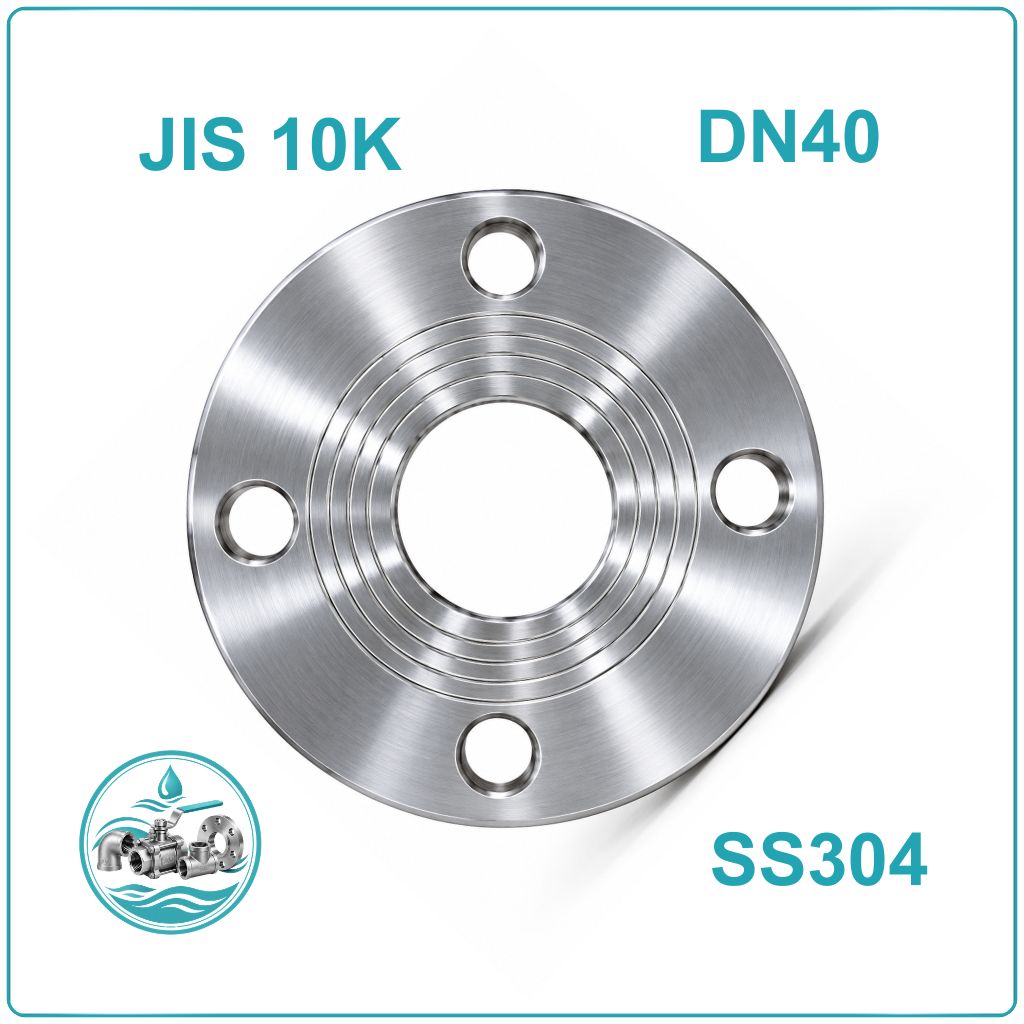

Mặt bích Inox Jis 10K DN40

Mặt bích inox JIS 10K DN40 là gì?

Mặt bích inox JIS 10K DN40 là phụ kiện cơ khí được chế tạo từ thép không gỉ, dùng để tạo mối nối giữa các đoạn đường ống hoặc giữa đường ống với thiết bị công nghiệp. Mối nối được cố định bằng bulông và thường kết hợp với gioăng để hạn chế rò rỉ lưu chất.

Tên gọi sản phẩm thể hiện ba thông tin cơ bản:

• Mặt bích inox: Chỉ phụ kiện mặt bích được chế tạo từ thép không gỉ, phổ biến là inox 304 và inox 316.
• JIS 10K: Chỉ cấp áp lực danh nghĩa theo hệ tiêu chuẩn JIS của Nhật Bản. Kích thước mặt bích thép có thể được đối chiếu theo JIS B 2220.
• DN40: Là kích thước danh nghĩa của đường ống, thường tương ứng cỡ 40A hoặc 1½ inch trong hệ ký hiệu đường ống thông dụng.

Trong thực tế, mặt bích inox JIS 10K DN40 được sử dụng khi hệ thống yêu cầu kiểu kết nối mặt bích theo đúng quy cách. Sản phẩm hỗ trợ tháo lắp thiết bị thuận tiện hơn so với các phương pháp kết nối cố định không có khả năng tháo rời.

Thông số kỹ thuật mặt bích inox JIS 10K DN40

Thông số	Đặc điểm
Tên sản phẩm	Mặt bích inox JIS 10K DN40
Kích thước danh nghĩa	DN40 / 40A
Cỡ ống thông dụng	1½ inch
Tiêu chuẩn kết nối	JIS 10K
Tiêu chuẩn kích thước tham chiếu	JIS B 2220 đối với cấu hình áp dụng
Vật liệu	Inox 304, inox 316 hoặc vật liệu theo yêu cầu
Kết cấu	Mặt bích đặc, mặt bích rỗng
Phương pháp liên kết	Bulông, đai ốc và gioăng làm kín tùy cấu hình
Môi trường sử dụng	Nước và các lưu chất phù hợp với vật liệu
Phạm vi ứng dụng	Đường ống công nghiệp, hệ thống cấp thoát nước và dây chuyền sản xuất

Cấu tạo và nguyên lý kết nối của mặt bích inox DN40

Mặt bích inox JIS 10K DN40 có cấu tạo tương đối đơn giản nhưng mỗi bộ phận đều ảnh hưởng đến khả năng liên kết và độ kín của hệ thống.

Cấu tạo cơ bản

Thân mặt bích: Là bộ phận chính được chế tạo từ inox, có nhiệm vụ tạo bề mặt kết nối và chịu lực siết từ hệ thống bulông.

Lỗ bulông: Được bố trí theo quy cách tiêu chuẩn để lắp bulông, đai ốc và cố định mặt bích với chi tiết đối diện.

Bề mặt làm kín: Là vị trí tiếp xúc với gioăng hoặc bề mặt tương ứng nhằm hạn chế lưu chất rò rỉ ra bên ngoài.

Gioăng làm kín: Được lựa chọn theo môi trường sử dụng, nhiệt độ, áp suất và kiểu bề mặt kết nối. Vật liệu gioăng có thể khác nhau tùy yêu cầu kỹ thuật.

Bulông và đai ốc: Có nhiệm vụ tạo lực siết, giữ hai mặt bích ổn định và hỗ trợ duy trì độ kín của mối nối.

Nguyên lý hoạt động

Khi lắp đặt, hai mặt bích tương thích được đặt đối diện nhau, gioăng được bố trí đúng vị trí giữa hai bề mặt làm kín, sau đó bulông và đai ốc được siết theo trình tự phù hợp.

Lực siết tạo áp lực tiếp xúc lên gioăng, giúp hạn chế khe hở có thể gây rò rỉ lưu chất. Khi cần bảo trì hoặc thay thế thiết bị, mối nối có thể được tháo rời bằng cách tháo bulông theo quy trình an toàn.

Để bảo đảm hiệu quả kết nối, hai mặt bích cần tương thích về tiêu chuẩn, kích thước, kiểu bề mặt làm kín và điều kiện làm việc. Việc siết bulông không đều hoặc sử dụng gioăng không phù hợp có thể làm giảm độ kín của mối nối.

Phân loại mặt bích inox JIS 10K DN40

Xét theo kết cấu sử dụng, mặt bích inox JIS 10K DN40 có hai loại phổ biến là mặt bích đặc và mặt bích rỗng. Mỗi loại đảm nhận một chức năng riêng trong hệ thống đường ống.

Mặt bích inox đặc JIS 10K DN40

Mặt bích inox đặc là loại mặt bích có phần tâm được bịt kín, không có lỗ dẫn lưu chất xuyên qua thân bích. Sản phẩm thường được sử dụng để đóng kín đầu đường ống, bịt đầu chờ hoặc cô lập một nhánh hệ thống theo thiết kế.

Đặc điểm của mặt bích inox đặc:

• Có kết cấu kín tại phần tâm.
• Có thể tháo lắp khi cần kiểm tra hoặc mở rộng hệ thống.
• Hỗ trợ bịt đầu tuyến ống hoặc các vị trí được thiết kế để đóng kín.
• Có thể được chế tạo từ inox 304 hoặc inox 316 tùy môi trường làm việc.

Mặt bích đặc inox 304 thường được cân nhắc trong các hệ thống thông dụng có yêu cầu chống ăn mòn phù hợp. Trong môi trường có nguy cơ ăn mòn cao hơn, inox 316 có thể là lựa chọn đáng xem xét sau khi đánh giá tính tương thích vật liệu.

Khi sử dụng mặt bích đặc để bịt kín đường ống, cần xác nhận cấp áp lực, nhiệt độ và khả năng chịu tải của toàn bộ cụm kết nối. Không nên tự ý tháo mặt bích khi đường ống vẫn còn áp suất hoặc lưu chất nguy hiểm.

Mặt bích inox rỗng JIS 10K DN40

Mặt bích inox rỗng là loại có lỗ tâm cho phép lưu chất đi qua khi được kết nối với đường ống hoặc thiết bị tương ứng. Đây là loại thường được sử dụng trong các tuyến ống dẫn nước, chất lỏng và các lưu chất công nghiệp phù hợp.

Đặc điểm của mặt bích inox rỗng:

• Có lỗ tâm để kết nối với đường dẫn lưu chất.
• Thích hợp cho việc liên kết đường ống với van, máy bơm hoặc thiết bị có đầu nối tương ứng.
• Hỗ trợ tháo rời khi cần vệ sinh, kiểm tra hoặc thay thế thiết bị.
• Có thể lựa chọn vật liệu inox 304 hoặc inox 316 theo điều kiện sử dụng.

Mặt bích inox rỗng DN40 cần có đường kính lỗ tâm phù hợp với đường ống và thiết kế kết nối. Ngoài ra, cần kiểm tra tiêu chuẩn JIS 10K, kích thước mặt bích và yêu cầu gioăng để hạn chế rò rỉ trong quá trình vận hành.

Ưu điểm của mặt bích inox JIS 10K DN40

Mặt bích inox JIS 10K DN40 được sử dụng trong nhiều ứng dụng nhờ sự kết hợp giữa khả năng chống ăn mòn, độ bền cơ học và tính thuận tiện khi lắp đặt.

Khả năng chống ăn mòn

Inox có khả năng chống gỉ trong nhiều điều kiện sử dụng. Inox 304 đáp ứng nhiều môi trường thông dụng, trong khi inox 316 có khả năng chống ăn mòn rỗ tốt hơn trong một số môi trường chứa clorua.

Tuy nhiên, khả năng chống ăn mòn thực tế còn phụ thuộc vào nồng độ hóa chất, nhiệt độ, thời gian tiếp xúc và điều kiện vận hành.

Kết nối chắc chắn

Mối nối bằng bulông giúp liên kết hai mặt bích và duy trì vị trí lắp ghép ổn định khi được thiết kế, lắp đặt đúng kỹ thuật.

Kết cấu này phù hợp với những hệ thống cần liên kết đường ống với thiết bị và cần kiểm soát độ kín của mối nối.

Thuận tiện bảo trì

So với những phương pháp kết nối cố định, kết nối mặt bích cho phép tháo rời để kiểm tra van, vệ sinh thiết bị hoặc thay thế các bộ phận khi cần thiết.

Ưu điểm này đặc biệt hữu ích tại các vị trí thường xuyên bảo trì hoặc cần thay đổi cấu hình đường ống.

Đa dạng lựa chọn vật liệu và kết cấu

Người dùng có thể lựa chọn inox 304 hoặc inox 316 tùy môi trường sử dụng, đồng thời chọn mặt bích đặc hoặc rỗng theo chức năng của từng vị trí lắp đặt.

Ứng dụng của mặt bích inox JIS 10K DN40

Mặt bích inox JIS 10K DN40 được sử dụng tại những vị trí cần kết nối đường ống với thiết bị hoặc tạo mối nối có khả năng tháo rời. Phạm vi ứng dụng phụ thuộc vào vật liệu, kiểu kết cấu và yêu cầu kỹ thuật của hệ thống.

Hệ thống cấp thoát nước

Mặt bích inox rỗng có thể được sử dụng để kết nối các tuyến ống với van khóa, máy bơm, bộ lọc hoặc thiết bị xử lý nước.

Mặt bích đặc có thể được sử dụng tại các đầu chờ hoặc vị trí cần bịt kín theo thiết kế hệ thống.

Nhà máy sản xuất công nghiệp

Trong nhà máy, mặt bích inox DN40 có thể xuất hiện tại các đường ống dẫn lưu chất, tuyến tuần hoàn và những vị trí kết nối thiết bị. Khả năng tháo lắp giúp thuận tiện cho việc kiểm tra, vệ sinh và bảo dưỡng định kỳ.

Ngành thực phẩm và đồ uống

Inox có thể được sử dụng trong các hệ thống sản xuất thực phẩm và đồ uống khi đáp ứng yêu cầu về vật liệu và vệ sinh. Với các ứng dụng tiếp xúc trực tiếp với sản phẩm, cần xác minh thêm tiêu chuẩn vệ sinh, độ hoàn thiện bề mặt và khả năng làm sạch của toàn bộ cụm kết nối.

Ngành hóa chất

Mặt bích inox 304 hoặc 316 có thể được cân nhắc trong những hệ thống dẫn hóa chất tương thích. Việc lựa chọn phải dựa trên thành phần hóa chất, nhiệt độ, áp suất và đặc tính ăn mòn.

Hệ thống máy bơm và thiết bị phụ trợ

Mặt bích rỗng thường được dùng để kết nối đường ống với đầu nối của máy bơm, van và các thiết bị phụ trợ có cùng quy cách. Mặt bích đặc có thể được sử dụng để đóng kín những đầu nối không cần lưu chất đi qua.

Cách lựa chọn mặt bích inox JIS 10K DN40 phù hợp

Để lựa chọn đúng mặt bích inox DN40, cần đánh giá đồng thời tiêu chuẩn kết nối, vật liệu, kết cấu và điều kiện vận hành.

Xác định tiêu chuẩn đường ống

Trước hết, cần xác nhận hệ thống đang sử dụng tiêu chuẩn JIS 10K hay một tiêu chuẩn khác. Không nên mặc định mặt bích JIS 10K có thể lắp trực tiếp với mặt bích ASME Class 150 hoặc JIS 16K chỉ vì chúng có cùng kích thước danh nghĩa.

Xác định loại mặt bích đặc hay rỗng

Nếu cần dẫn lưu chất qua mối nối, lựa chọn mặt bích rỗng. Nếu cần bịt kín đầu ống hoặc đầu chờ, lựa chọn mặt bích đặc theo thiết kế hệ thống.

Kiểm tra điều kiện vận hành

Cần xem xét áp suất làm việc, nhiệt độ, loại lưu chất và điều kiện môi trường. Ký hiệu JIS 10K không thay thế việc kiểm tra giới hạn vận hành của sản phẩm và toàn bộ hệ thống.

Kiểm tra khả năng tương thích của gioăng và bulông

Gioăng cần phù hợp với lưu chất, nhiệt độ và bề mặt làm kín. Bulông, đai ốc phải đáp ứng yêu cầu lắp ghép và điều kiện chịu lực của mối nối.

Đối chiếu bản vẽ kỹ thuật

Nếu sử dụng để thay thế phụ kiện cũ hoặc lắp vào thiết bị có sẵn, nên đối chiếu bản vẽ và kích thước thực tế trước khi đưa vào sử dụng. Việc này giúp giảm nguy cơ sai lệch giữa các tiêu chuẩn hoặc các dòng sản phẩm khác nhau.

Hướng dẫn lắp đặt và bảo quản mặt bích inox DN40

Lắp đặt đúng kỹ thuật giúp duy trì độ kín của mối nối, hạn chế hư hỏng và kéo dài thời gian sử dụng của mặt bích.

Các bước lắp đặt cơ bản

Bước 1: Kiểm tra phụ kiện. Xác nhận vật liệu, tiêu chuẩn, kích thước, tình trạng bề mặt và độ nguyên vẹn của mặt bích trước khi lắp.

Bước 2: Làm sạch bề mặt tiếp xúc. Loại bỏ bụi bẩn, cặn bám hoặc dị vật tại bề mặt làm kín. Không sử dụng dụng cụ gây trầy xước hoặc làm hỏng bề mặt.

Bước 3: Đặt gioăng đúng vị trí. Sử dụng gioăng phù hợp với kích thước, kiểu mặt bích, áp suất, nhiệt độ và lưu chất.

Bước 4: Căn chỉnh hai mặt bích. Đảm bảo hai mặt bích được đặt đồng tâm và không bị lệch đáng kể. Không dùng lực siết bulông để cưỡng ép các đoạn ống bị lệch.

Bước 5: Siết bulông theo trình tự phù hợp. Siết đều theo trình tự chéo hoặc theo quy trình kỹ thuật được chỉ định để phân bố lực ép đồng đều trên bề mặt gioăng.

Bước 6: Kiểm tra sau lắp đặt. Thực hiện kiểm tra độ kín theo quy trình thử nghiệm của hệ thống trước khi đưa vào vận hành chính thức.

Lưu ý trong quá trình sử dụng

• Không siết bulông quá mức hoặc không đồng đều.
• Không tái sử dụng gioăng đã hư hỏng hoặc không đáp ứng yêu cầu.
• Kiểm tra định kỳ tình trạng ăn mòn, rò rỉ và độ ổn định của mối nối.
• Làm sạch và bảo quản phụ kiện tại nơi khô ráo, tránh nhiễm bẩn hoặc tiếp xúc với hóa chất không tương thích.
• Trước khi tháo mối nối, phải cô lập hệ thống, xả áp và xác nhận điều kiện an toàn theo quy trình vận hành.

Với hệ thống có áp suất hoặc nhiệt độ cao, việc lắp đặt và kiểm tra phải tuân thủ hướng dẫn của nhà sản xuất cùng tiêu chuẩn kỹ thuật áp dụng.

Câu hỏi thường gặp về mặt bích inox JIS 10K DN40

Mặt bích inox JIS 10K DN40 tương đương bao nhiêu inch?

DN40 thường tương ứng với cỡ 40A hoặc 1½ inch trong hệ ký hiệu đường ống thông dụng. Tuy nhiên, kích thước danh nghĩa không phải là đường kính ngoài thực tế của mặt bích hoặc đường kính trong của ống.

Mặt bích inox đặc và mặt bích inox rỗng khác nhau như thế nào?

Mặt bích đặc có phần tâm kín, được dùng để bịt đầu ống hoặc đầu chờ. Mặt bích rỗng có lỗ tâm cho lưu chất đi qua, được sử dụng để kết nối các đoạn ống hoặc thiết bị.

JIS 10K có phải là áp suất làm việc 10 bar trong mọi điều kiện không?

Không nên hiểu như vậy. JIS 10K là cấp áp lực danh nghĩa theo hệ tiêu chuẩn. Áp suất làm việc cho phép phải được xác nhận theo vật liệu, nhiệt độ, kết cấu sản phẩm và điều kiện vận hành cụ thể.

Có thể lắp mặt bích JIS 10K DN40 với mặt bích của tiêu chuẩn khác không?

Không nên mặc định hai loại tương thích trực tiếp. Cần đối chiếu các thông số kết nối, bề mặt làm kín và yêu cầu kỹ thuật của hệ thống trước khi lắp.

Nên chọn inox 304 hay inox 316 cho mặt bích DN40?

Inox 304 phù hợp với nhiều môi trường thông dụng. Inox 316 có thể phù hợp hơn với một số môi trường ăn mòn cao hơn. Việc lựa chọn phụ thuộc vào thành phần lưu chất, nhiệt độ, nồng độ hóa chất và điều kiện làm việc.

Mặt bích inox JIS 10K DN40 có cần sử dụng gioăng không?

Thông thường, mối nối mặt bích sử dụng gioăng phù hợp để tăng độ kín. Tuy nhiên, loại gioăng và cách lắp đặt phải phù hợp với cấu hình bề mặt làm kín và hướng dẫn kỹ thuật của hệ thống.
