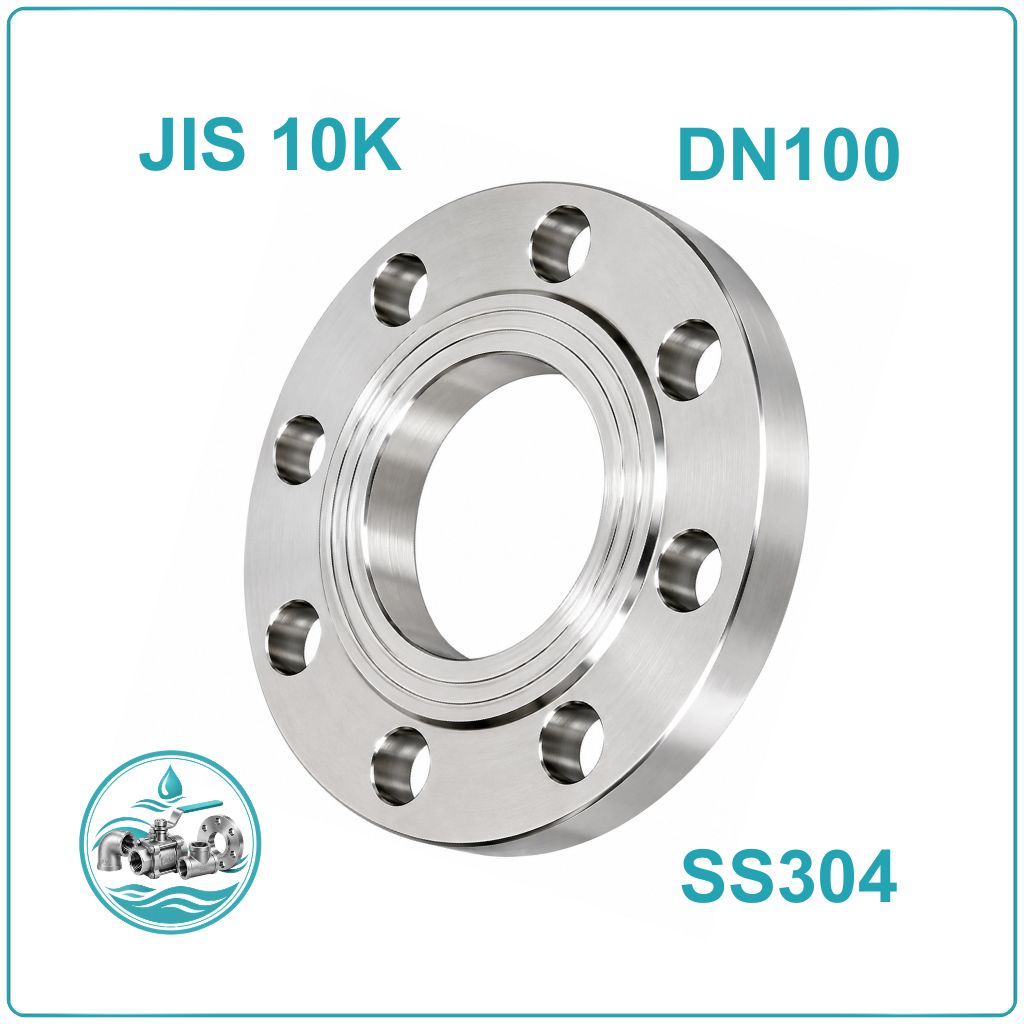

Mặt bích Inox Jis 10K DN100

Mặt bích inox JIS 10K DN100 là gì?

Mặt bích inox JIS 10K DN100 là phụ kiện dùng để liên kết các đoạn đường ống có kích thước danh nghĩa DN100 với van, máy bơm hoặc thiết bị công nghiệp có đầu nối tương ứng. Sản phẩm được chế tạo từ inox 304, sử dụng kết cấu ghép bằng bu lông nhằm tạo mối nối có thể tháo rời khi cần bảo trì, kiểm tra hoặc thay thế thiết bị.

Quy cách DN100 thường được gọi là 100A hoặc 4 inch. Đối với ống thép 100A, đường kính ngoài phổ biến khoảng Ø114,3 mm, thường gọi gần đúng là phi 114. Đây là đường kính ngoài của ống, không phải đường kính ngoài của mặt bích. Kích thước mặt bích phải được xác định riêng theo tiêu chuẩn chế tạo và bản vẽ kỹ thuật.

Thông số kỹ thuật mặt bích inox JIS 10K DN100

Thông số	Đặc điểm
Tên sản phẩm	Mặt bích inox JIS 10K DN100
Kích thước danh nghĩa	DN100
Quy cách theo hệ A	100A
Kích thước quy đổi thông dụng	4 inch
Đường kính ngoài ống thép thường gặp	Khoảng Ø114,3 mm (phi 114)
Tiêu chuẩn	JIS 10K
Vật liệu	Inox 304
Kiểu kết cấu	Mặt bích đặc hoặc mặt bích rỗng
Phương thức kết nối	Bu lông và đai ốc
Bộ phận làm kín	Gioăng phù hợp với môi trường sử dụng

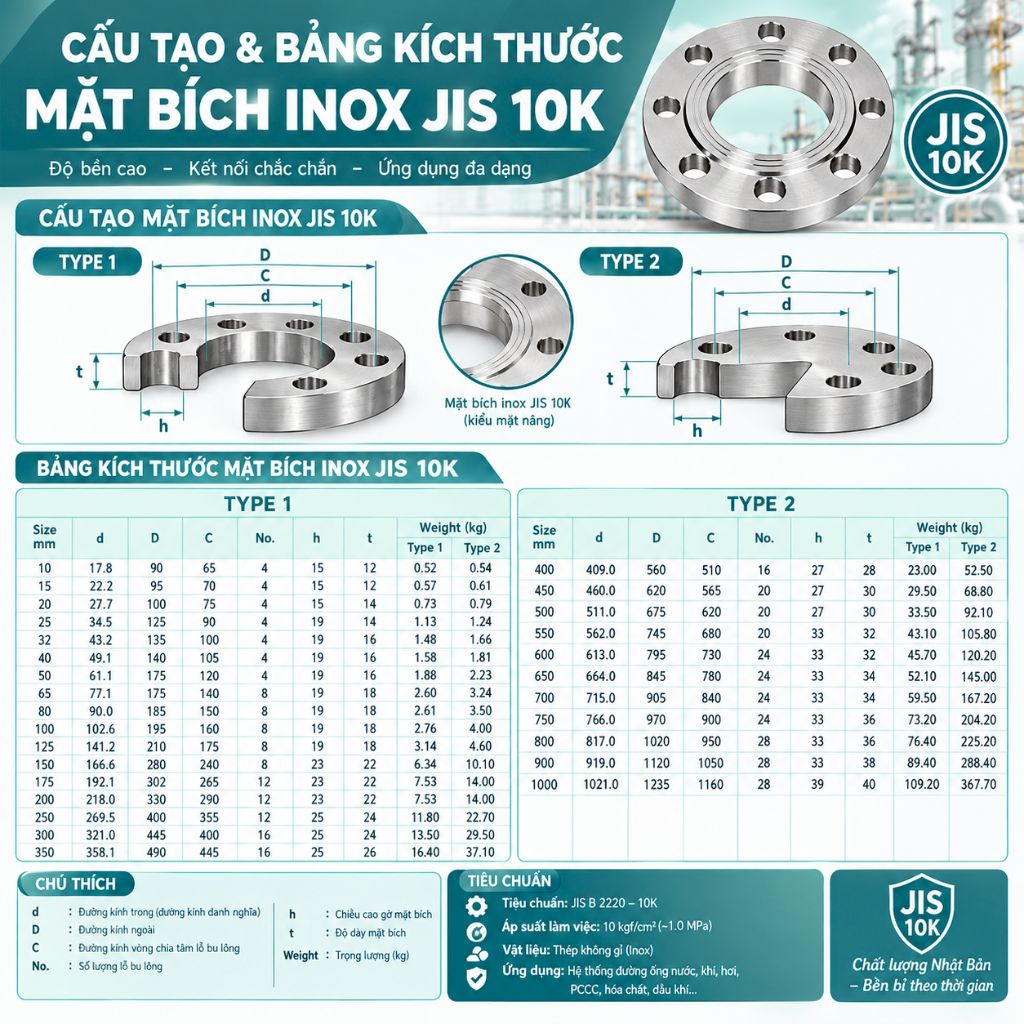

Cấu tạo của mặt bích inox DN100

Điểm quan trọng của kết nối mặt bích là khả năng giữ hai đầu nối ổn định và tạo độ kín tại bề mặt tiếp xúc. Với DN100, các bộ phận cần phối hợp chính xác để mối nối hoạt động đúng yêu cầu.

• Thân mặt bích: Tạo bề mặt ghép nối và vị trí lắp bu lông.
• Phần liên kết với đường ống: Được thiết kế phù hợp với cấu tạo và phương pháp kết nối của hệ thống.
• Bu lông, đai ốc: Tạo lực siết giữ hai mặt bích.
• Gioăng: Được đặt giữa hai bề mặt nhằm hạn chế rò rỉ lưu chất.

Phân loại mặt bích inox JIS 10K DN100

Tùy theo chức năng tại vị trí lắp đặt, mặt bích inox JIS 10K DN100 được lựa chọn theo hai dạng cơ bản: mặt bích đặc và mặt bích rỗng. Việc phân biệt ngay từ đầu giúp tránh đặt nhầm phụ kiện cho hệ thống.

Mặt bích inox đặc JIS 10K DN100

Mặt bích đặc có phần trung tâm kín, không có lỗ cho lưu chất đi qua. Sản phẩm được sử dụng để bịt đầu đường ống hoặc đóng kín một vị trí kết nối theo thiết kế.

Loại mặt bích này thường phù hợp khi cần kết thúc một tuyến ống, đóng đầu chờ hoặc tạo vị trí có thể mở ra trong tương lai để kiểm tra và mở rộng hệ thống. Trong một số trường hợp, mặt bích đặc còn được sử dụng tại điểm cô lập đường ống theo phương án vận hành đã được phê duyệt.

Khi lắp tại vị trí chịu áp lực, cần xác nhận thông số thiết kế, khả năng chịu tải của phụ kiện và yêu cầu làm kín. Việc sử dụng mặt bích đặc không thay thế cho các biện pháp cô lập, xả áp và bảo đảm an toàn khi sửa chữa.

Mặt bích inox rỗng JIS 10K DN100

Mặt bích rỗng có lỗ trung tâm cho phép lưu chất đi qua, thường được sử dụng để kết nối các đoạn ống với van, máy bơm hoặc thiết bị công nghiệp.

Khi lựa chọn loại rỗng DN100, cần chú ý sự tương thích giữa lỗ trung tâm và đường dẫn lưu chất. Đồng thời, các thông số lắp ghép như vòng chia lỗ, số lượng lỗ bu lông và đường kính ngoài mặt bích phải phù hợp với đầu nối đối diện.

Trong các hệ thống cần tháo lắp thiết bị định kỳ, kiểu kết nối này giúp công tác bảo trì thuận tiện hơn. Tuy nhiên, không nên mặc định mọi mặt bích rỗng DN100 đều có thể lắp thay thế trực tiếp cho nhau nếu chưa kiểm tra tiêu chuẩn và bản vẽ.

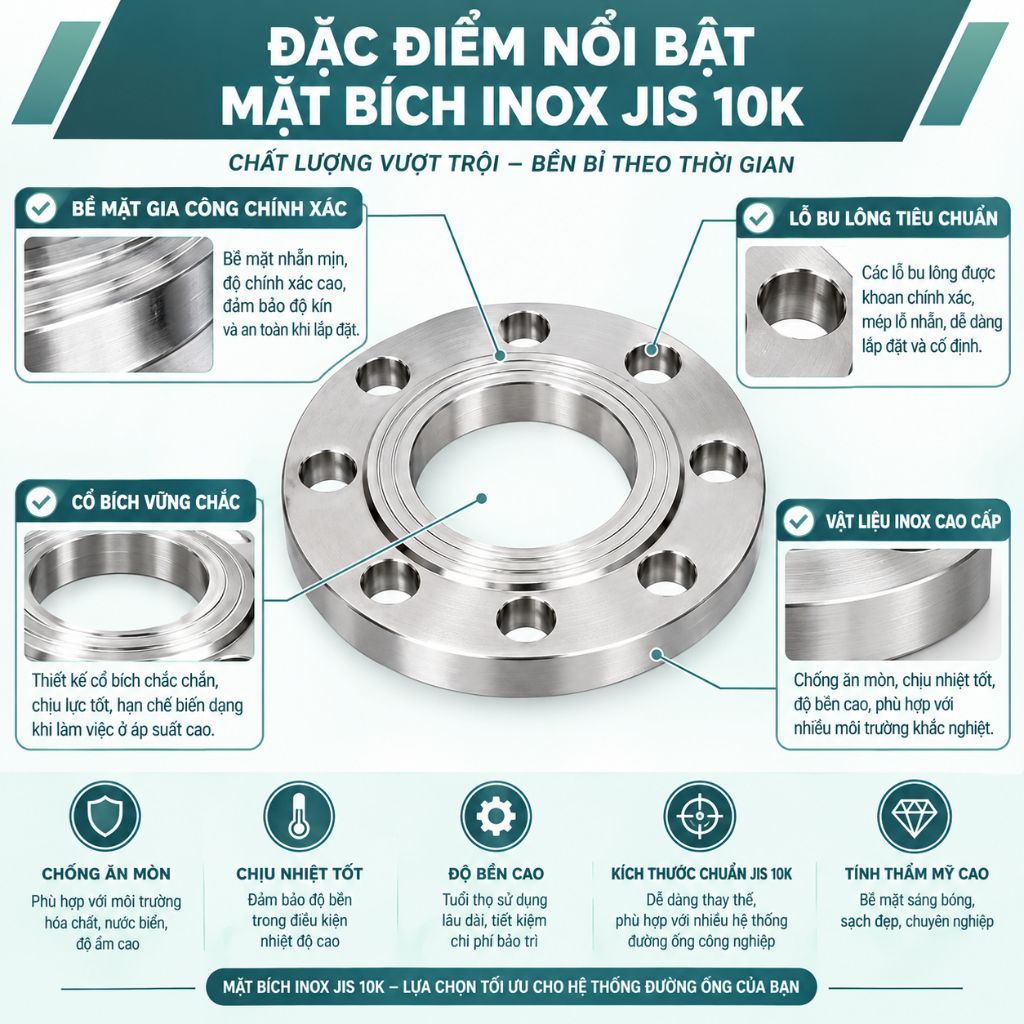

Ưu điểm của mặt bích inox JIS 10K DN100

Mặt bích inox 304 DN100 có một số đặc điểm phù hợp với các hệ thống đường ống cần độ bền, khả năng tháo lắp và sự đồng bộ giữa các phụ kiện.

Chống ăn mòn trong nhiều môi trường thông dụng: Inox 304 có khả năng chống gỉ và chống ăn mòn trong nhiều điều kiện sử dụng phổ biến. Khả năng đáp ứng thực tế phụ thuộc vào thành phần lưu chất và điều kiện vận hành.

Thuận tiện khi thay thế thiết bị: Liên kết bằng bu lông giúp người vận hành tháo rời các bộ phận tương thích khi cần sửa chữa, vệ sinh hoặc thay van mà không nhất thiết phải cắt đường ống.

Hỗ trợ lắp đặt theo hệ thống: Khi sử dụng đúng tiêu chuẩn JIS 10K và kích thước lắp ghép, mặt bích có thể phối hợp với thiết bị tương ứng, giúp giảm nguy cơ sai lệch trong quá trình thi công.

Dễ kiểm tra mối nối: Cấu trúc liên kết có thể tháo rời tạo điều kiện tiếp cận các bề mặt ghép nối khi bảo trì hoặc thay gioăng.

Linh hoạt theo chức năng sử dụng: Có thể chọn dạng đặc để bịt kín hoặc dạng rỗng để kết nối dòng lưu chất, tùy theo thiết kế của từng vị trí.

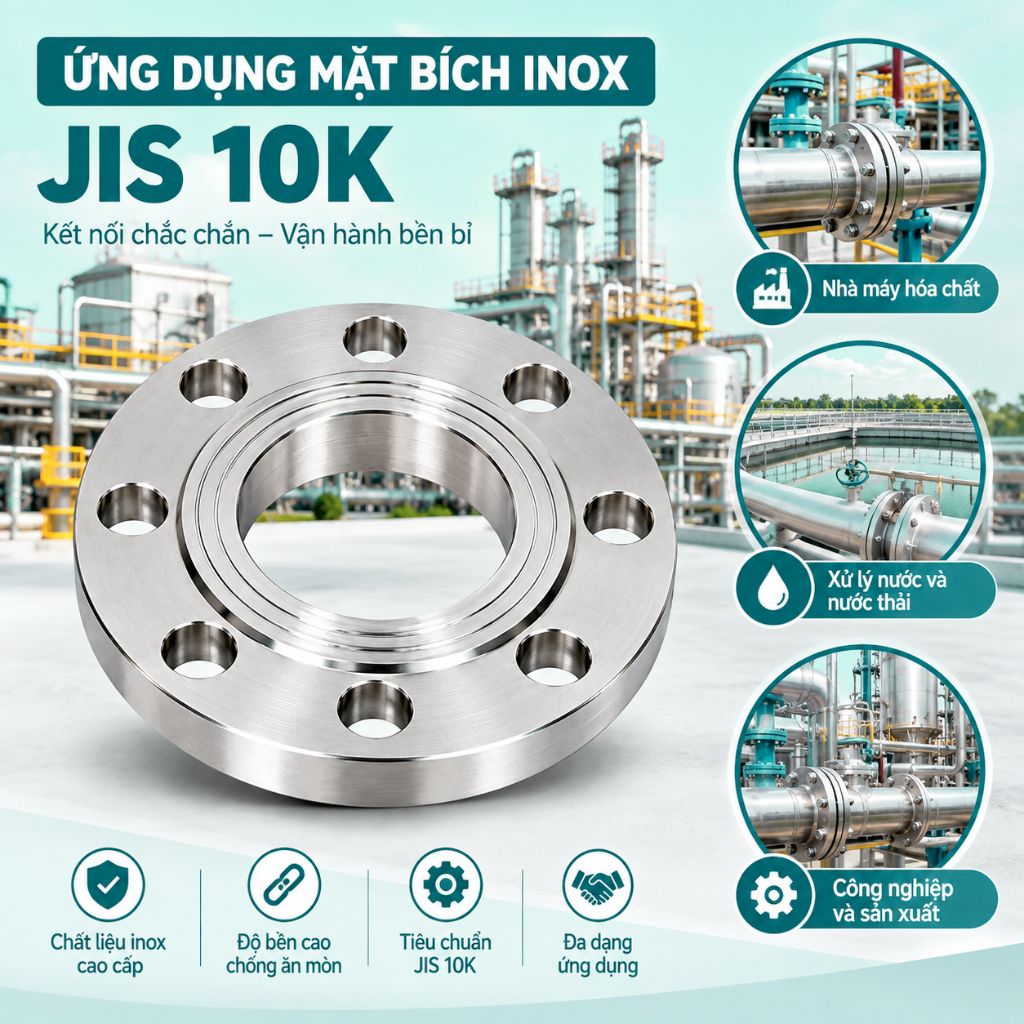

Ứng dụng của mặt bích inox JIS 10K DN100

DN100 thường được sử dụng tại những vị trí đường ống cần kết nối với thiết bị có cùng quy cách. Tùy đặc điểm của công trình, mặt bích inox có thể đảm nhiệm các vai trò khác nhau.

Hệ thống cấp nước: Dùng để liên kết các đoạn ống với van khóa, cụm thiết bị hoặc điểm kết nối cần tháo lắp.

Trạm xử lý nước: Hỗ trợ lắp ghép đường ống công nghệ với các thiết bị xử lý và phụ kiện tương thích.

Nhà máy sản xuất: Có thể sử dụng trên tuyến ống dẫn lưu chất khi vật liệu inox 304 đáp ứng yêu cầu về môi trường và điều kiện vận hành.

Hệ thống kỹ thuật công trình: Phục vụ kết nối đường ống với van hoặc thiết bị cơ điện có đầu nối phù hợp.

Vị trí cần kiểm tra định kỳ: Mối nối mặt bích tạo điều kiện tháo rời thiết bị khi cần vệ sinh, sửa chữa hoặc thay thế.

Cách lựa chọn mặt bích inox JIS 10K DN100 phù hợp

Để chọn đúng mặt bích DN100, cần bắt đầu từ yêu cầu thực tế của hệ thống thay vì chỉ dựa vào tên gọi sản phẩm. Có thể kiểm tra theo các nhóm tiêu chí sau.

Xác định quy cách đường ống: Kiểm tra DN100, 100A hoặc 4 inch trên bản vẽ. Nếu đường ống hiện hữu không có hồ sơ, nên đo đạc và xác định tiêu chuẩn ống trước khi đặt phụ kiện.

Đối chiếu tiêu chuẩn kết nối: Xác nhận mặt bích cần dùng là JIS 10K và kiểm tra thông số của đầu nối đối diện. Đây là bước quan trọng khi kết nối với van hoặc máy bơm được mua từ nhà sản xuất khác.

Chọn đúng kiểu mặt bích: Dùng mặt bích rỗng tại vị trí cần lưu chất đi qua và mặt bích đặc tại vị trí cần bịt kín. Cần kiểm tra chức năng thực tế của điểm lắp để tránh nhầm loại.

Xác nhận vật liệu inox 304: Đánh giá mức độ phù hợp của vật liệu với lưu chất, nhiệt độ và điều kiện môi trường. Khi công trình có yêu cầu kiểm soát chất lượng, nên yêu cầu tài liệu kỹ thuật liên quan.

Kiểm tra kích thước lắp ghép: Đối chiếu đường kính ngoài mặt bích, chiều dày, vòng chia lỗ, số lượng lỗ và đường kính lỗ bu lông theo bản vẽ. Không dùng đường kính ngoài ống phi 114 để thay thế cho các thông số này.

Kiểm tra phụ kiện đi kèm: Gioăng, bu lông và đai ốc phải tương thích với kết cấu mặt bích và điều kiện vận hành. Cần xác định yêu cầu làm kín trước khi chọn vật liệu gioăng.

Hướng dẫn lắp đặt và bảo quản mặt bích inox DN100

Lắp đặt đúng quy trình giúp hạn chế rò rỉ và giảm ảnh hưởng bất lợi lên mối nối trong quá trình vận hành.

Chuẩn bị trước khi lắp: Kiểm tra tình trạng mặt bích, bề mặt ghép nối và lỗ bu lông. Bảo đảm gioăng và bộ bu lông đúng quy cách, không bị hư hỏng hoặc biến dạng.

Căn chỉnh hai đầu nối: Đưa hai mặt bích về đúng tâm và kiểm tra độ tương ứng của các lỗ. Không dùng bu lông để kéo hai đầu ống lệch về vị trí vì có thể tạo ứng suất không cần thiết lên mối nối.

Đặt gioăng đúng vị trí: Chọn loại gioăng phù hợp với lưu chất, nhiệt độ và áp suất. Gioăng cần được đặt cân đối, không bị gấp hoặc lệch khỏi vùng làm kín.

Siết bu lông theo trình tự: Siết chéo và tăng lực đều theo hướng dẫn kỹ thuật nhằm phân bố lực ép hợp lý. Mô-men siết cần căn cứ vào cấu hình bu lông, loại gioăng và yêu cầu của nhà sản xuất.

Kiểm tra trước khi vận hành: Thực hiện kiểm tra độ kín hoặc thử áp theo quy trình đã được phê duyệt. Không tháo hoặc siết lại mối nối khi hệ thống đang chịu áp lực nguy hiểm.

Câu hỏi thường gặp về mặt bích inox JIS 10K DN100

Mặt bích inox JIS 10K DN100 tương ứng bao nhiêu inch?

DN100 thường được gọi là 100A hoặc 4 inch. Đây là quy cách danh nghĩa, không phải kích thước đo chính xác của đường kính ngoài mặt bích.

Ống DN100 có đường kính ngoài phi bao nhiêu?

Ống thép 100A thường có đường kính ngoài khoảng Ø114,3 mm, thường gọi gần đúng là phi 114. Kích thước thực tế cần được xác nhận theo loại ống và tiêu chuẩn áp dụng.

Mặt bích inox JIS 10K DN100 có những loại nào?

Hai loại cơ bản là mặt bích đặc và mặt bích rỗng. Loại đặc dùng để bịt kín đầu ống, còn loại rỗng được sử dụng tại vị trí cần lưu chất đi qua.

Mặt bích DN100 có lắp được với mọi van DN100 không?

Không phải trong mọi trường hợp. Cần kiểm tra tiêu chuẩn, vòng chia lỗ, số lượng lỗ bu lông và các kích thước lắp ghép của van trước khi kết nối.

Inox 304 có sử dụng được trong môi trường ăn mòn không?

Inox 304 phù hợp với nhiều môi trường thông dụng nhưng vẫn có giới hạn nhất định. Cần đánh giá loại lưu chất, nhiệt độ và điều kiện làm việc để xác định tính phù hợp.

Khi mua mặt bích DN100 cần cung cấp thông tin gì?

Nên cung cấp kích thước DN100, tiêu chuẩn JIS 10K, vật liệu inox 304, loại mặt bích đặc hoặc rỗng và bản vẽ hoặc thông số lắp ghép nếu có. Những thông tin này giúp xác định đúng sản phẩm cần sử dụng.
