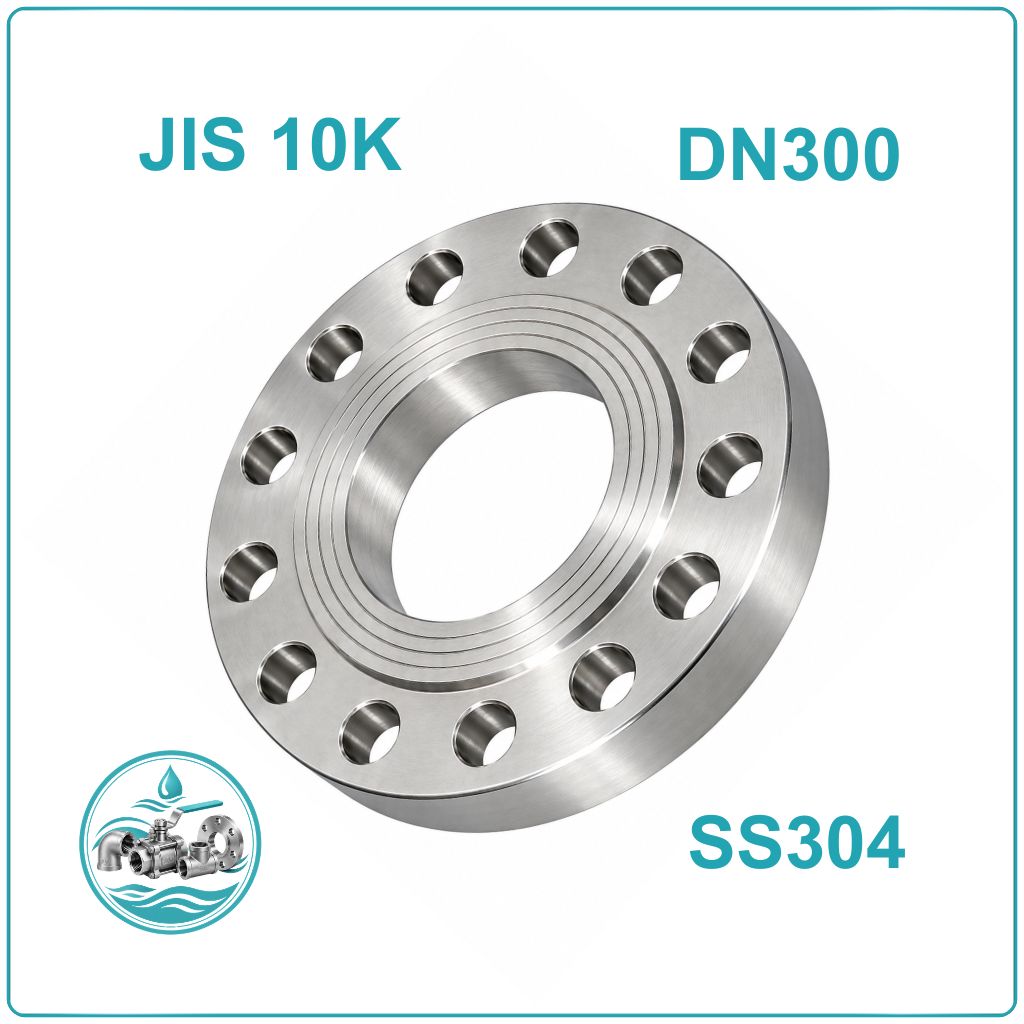

Mặt bích Inox Jis 10K DN300

Mặt bích inox JIS 10K DN300 là gì?

Mặt bích inox JIS 10K DN300 là phụ kiện liên kết dành cho hệ thống đường ống có kích thước danh nghĩa DN300. Sản phẩm tạo điểm nối giữa các đoạn ống, van công nghiệp hoặc thiết bị có đầu kết nối mặt bích, giúp hệ thống thuận tiện hơn khi tháo rời để kiểm tra và bảo dưỡng.

DN300 tương ứng với quy cách 300A, cỡ ống danh nghĩa 12 inch. Với quy cách ống thép thông dụng, đường kính ngoài ống tham khảo là phi 324 mm. Kích thước này dùng để nhận diện đường ống, không phải đường kính ngoài của mặt bích.

Sản phẩm được chế tạo từ inox 304, phù hợp với nhiều ứng dụng cần khả năng chống ăn mòn và độ bền cơ học. Tiêu chuẩn JIS 10K xác định quy cách kết nối mặt bích theo hệ tiêu chuẩn JIS. Đối với đường ống kích thước lớn, việc kiểm tra đúng bản vẽ và thông số lắp ghép đặc biệt quan trọng nhằm tránh sai lệch khi thi công.

Thông số kỹ thuật mặt bích inox JIS 10K DN300

Thông số	Chi tiết
Tên sản phẩm	Mặt bích inox JIS 10K DN300
Kích thước danh nghĩa	DN300
Quy cách	300A
Cỡ ống danh nghĩa	12 inch
Đường kính ngoài ống tham khảo	Phi 324 mm
Tiêu chuẩn mặt bích	JIS 10K
Vật liệu	Inox 304
Phân loại	Mặt bích đặc, mặt bích rỗng
Kiểu kết nối	Bu lông và đai ốc
Vật tư làm kín	Gioăng tương thích với môi chất
Ứng dụng	Đường ống công nghiệp, hệ thống cấp thoát nước và cụm thiết bị

Các yếu tố cấu thành mặt bích inox DN300

Ở kích thước DN300, mặt bích cần đáp ứng yêu cầu liên kết ổn định giữa các bộ phận có kích thước lớn. Chất lượng sản phẩm phụ thuộc vào vật liệu, độ chính xác gia công và khả năng tương thích của các bề mặt ghép nối.

• Thân bích: Phần kim loại chính tạo độ cứng và giữ ổn định cho mối nối.
• Bề mặt tiếp giáp: Vùng tiếp xúc với mặt bích đối diện, kết hợp với gioăng để tạo độ kín.
• Hệ thống lỗ bu lông: Bố trí theo quy cách tiêu chuẩn nhằm phân bố lực siết trên mối ghép.
• Lỗ trung tâm: Xuất hiện ở mặt bích rỗng, cho phép môi chất đi qua đường ống.
• Bề mặt hoàn thiện: Cần được gia công phù hợp, hạn chế cong vênh hoặc khuyết tật làm ảnh hưởng đến việc lắp đặt.

Phân loại mặt bích inox JIS 10K DN300

Mặt bích inox đặc JIS 10K DN300

Mặt bích đặc có phần trung tâm kín, được sử dụng để bịt đầu đường ống hoặc đóng các cửa chờ không cần lưu thông môi chất. Loại này phù hợp với những vị trí cần cô lập một nhánh đường ống và vẫn muốn giữ khả năng tháo mở khi sửa chữa hoặc thay đổi cấu hình hệ thống.

Mặt bích inox rỗng JIS 10K DN300

Mặt bích rỗng có lỗ trung tâm để kết nối với đường ống dẫn môi chất. Sản phẩm thường được lắp tại các điểm nối với van, thiết bị xử lý hoặc cụm đường ống công nghiệp có kích thước danh nghĩa DN300.

Khi chọn loại rỗng, cần kiểm tra sự đồng bộ giữa lỗ trung tâm, đầu ống và kiểu mặt bích theo thiết kế nhằm bảo đảm đường dẫn không bị cản trở.

Lợi ích khi sử dụng mặt bích inox JIS 10K DN300

Đối với hệ thống đường ống lớn, khả năng kiểm tra và bảo dưỡng mối nối là một yếu tố quan trọng trong quá trình vận hành. Mặt bích inox DN300 mang lại một số lợi ích sau:

• Hỗ trợ tháo lắp thiết bị: Mối nối bu lông giúp tách các đoạn ống hoặc thiết bị khi cần bảo trì.
• Chống ăn mòn trong môi trường phù hợp: Inox 304 đáp ứng nhiều ứng dụng cấp nước và công nghiệp thông dụng.
• Tạo liên kết cơ khí chắc chắn: Khi được chọn đúng quy cách và lắp đúng kỹ thuật, mặt bích tạo điểm ghép ổn định.
• Thuận tiện kiểm tra: Có thể tiếp cận mối nối để kiểm tra gioăng, bu lông và tình trạng bề mặt.
• Phù hợp với nhiều bố trí hệ thống: Có thể sử dụng tại các tuyến ống chính hoặc điểm kết nối thiết bị nếu đáp ứng yêu cầu thiết kế.

Mặt bích inox DN300 được sử dụng ở đâu?

Nhờ kích thước danh nghĩa lớn, mặt bích inox JIS 10K DN300 có thể được xem xét cho các tuyến ống chính và những vị trí kết nối thiết bị có lưu lượng vận chuyển đáng kể.

Các ứng dụng có thể bao gồm:

• Hệ thống cấp thoát nước: Kết nối các đoạn ống chính, van và thiết bị điều tiết.
• Nhà máy xử lý nước: Sử dụng tại các cụm đường ống kết nối thiết bị theo thiết kế.
• Hệ thống sản xuất công nghiệp: Liên kết các tuyến ống vận chuyển chất lỏng phù hợp với inox 304.
• Trạm bơm: Kết nối đường ống với các thiết bị có đầu nối mặt bích tương thích.
• Hệ thống kỹ thuật của công trình: Lắp đặt tại các điểm cần tháo rời để kiểm tra hoặc thay thế phụ kiện.
• Vị trí đóng đầu tuyến: Dùng mặt bích đặc để bịt kín đầu ống hoặc cửa chờ theo phương án thiết kế.

Những điểm cần kiểm tra trước khi đặt mua DN300

Với mặt bích kích thước lớn, việc lựa chọn nên dựa trên hồ sơ kỹ thuật thay vì chỉ dựa vào tên gọi sản phẩm.

Đối chiếu đường kính ống: Xác nhận DN300, quy cách 300A, cỡ danh nghĩa 12 inch và đường kính ngoài ống theo đúng tiêu chuẩn đường ống thực tế. Quy cách ống thép thông dụng có đường kính ngoài tham khảo phi 318,5 mm.

Kiểm tra kích thước mặt bích: Đối chiếu đường kính ngoài, độ dày, vòng chia bu lông, số lượng lỗ và đường kính lỗ với bản vẽ JIS 10K DN300.

Xác định loại mặt bích: Chọn mặt bích rỗng cho mối nối dẫn môi chất hoặc mặt bích đặc cho vị trí cần đóng kín.

Xem xét vật liệu: Inox 304 phù hợp với nhiều môi trường thông dụng nhưng cần kiểm tra tính tương thích với môi chất, đặc biệt khi có hóa chất hoặc điều kiện ăn mòn cao.

Lựa chọn gioăng và bu lông: Các phụ kiện cần đúng quy cách và đáp ứng yêu cầu về nhiệt độ, áp lực cũng như môi trường làm việc.

Kiểm tra chứng từ kỹ thuật: Đối với công trình yêu cầu tuân thủ tiêu chuẩn cụ thể, nên xác nhận bản vẽ, chứng nhận vật liệu và hồ sơ chất lượng theo yêu cầu dự án.

Lắp đặt và bảo dưỡng mặt bích inox DN300

Mặt bích DN300 có kích thước lớn nên quá trình lắp đặt cần được thực hiện theo quy trình phù hợp, đặc biệt tại các vị trí có tải trọng đường ống đáng kể.

Trình tự lắp đặt

1. Kiểm tra quy cách mặt bích, tình trạng bề mặt và sự tương thích với đường ống.
2. Làm sạch bề mặt tiếp xúc, bảo đảm không có dị vật hoặc vết hư hỏng ảnh hưởng đến độ kín.
3. Đặt gioăng đúng tâm và kiểm tra sự đồng đều giữa hai mặt bích.
4. Căn chỉnh đường ống, tránh để tải trọng hoặc độ lệch làm căng mối nối.
5. Lắp bu lông và siết theo trình tự đối xứng, tuân thủ lực siết theo hướng dẫn kỹ thuật.
6. Kiểm tra mối nối và thực hiện thử kín theo quy trình an toàn của hệ thống trước khi vận hành.

Bảo dưỡng trong quá trình sử dụng

• Kiểm tra định kỳ dấu hiệu rò rỉ tại vị trí tiếp xúc.
• Theo dõi tình trạng bu lông, đai ốc và gioăng làm kín.
• Làm sạch bề mặt bên ngoài, hạn chế tiếp xúc với hóa chất không tương thích.
• Không tự ý siết bổ sung khi hệ thống đang chịu áp lực nếu quy trình vận hành không cho phép.
• Khi tháo lắp, kiểm tra lại bề mặt làm kín và thay gioăng nếu có dấu hiệu hư hỏng.

Câu hỏi thường gặp về mặt bích inox JIS 10K DN300

DN300 tương ứng với bao nhiêu inch?

DN300 tương ứng với quy cách 300A và cỡ ống danh nghĩa 12 inch.

Đường kính ngoài ống DN300 là bao nhiêu?

Với quy cách ống thép thông dụng, đường kính ngoài ống DN300 tham khảo là phi 324 mm. Cần kiểm tra theo tiêu chuẩn ống thực tế và không nhầm với đường kính ngoài mặt bích.

Mặt bích inox JIS 10K DN300 có dùng được cho mọi hệ thống áp lực không?

Không. Cần kiểm tra cấp áp lực, nhiệt độ, vật liệu và yêu cầu thiết kế của hệ thống. Ký hiệu JIS 10K không nên được hiểu là một giá trị áp lực làm việc cố định trong mọi điều kiện.

Khi nào nên dùng mặt bích đặc DN300?

Mặt bích đặc được dùng để bịt đầu đường ống hoặc đóng cửa chờ tại vị trí không cần lưu thông môi chất. Cần bảo đảm phương án cô lập phù hợp với yêu cầu an toàn của hệ thống..

Kết luận

Mặt bích inox JIS 10K DN300 là phụ kiện phục vụ kết nối các tuyến ống và thiết bị có kích thước danh nghĩa lớn. Để sử dụng phù hợp, cần xác nhận đúng quy cách DN300, 300A, 12 inch và đường kính ngoài ống theo tiêu chuẩn áp dụng. Đồng thời, phải kiểm tra riêng kích thước mặt bích, vật liệu, gioăng và bu lông để bảo đảm mối nối tương thích, thuận tiện bảo dưỡng và đáp ứng yêu cầu vận hành của hệ thống.
