Mặt bích thép BS 4504 DN125 PN10/PN16

Mặt bích thép BS 4504 DN125 là gì?

Mặt bích thép BS 4504 DN125 là loại mặt bích bằng thép dùng để ghép nối đường ống có kích thước danh nghĩa DN125, tương đương 5 inch, đường kính ống khoảng Φ140 mm. Mặt bích được ghép với đường ống, van hoặc thiết bị thông qua bu lông và gioăng làm kín.

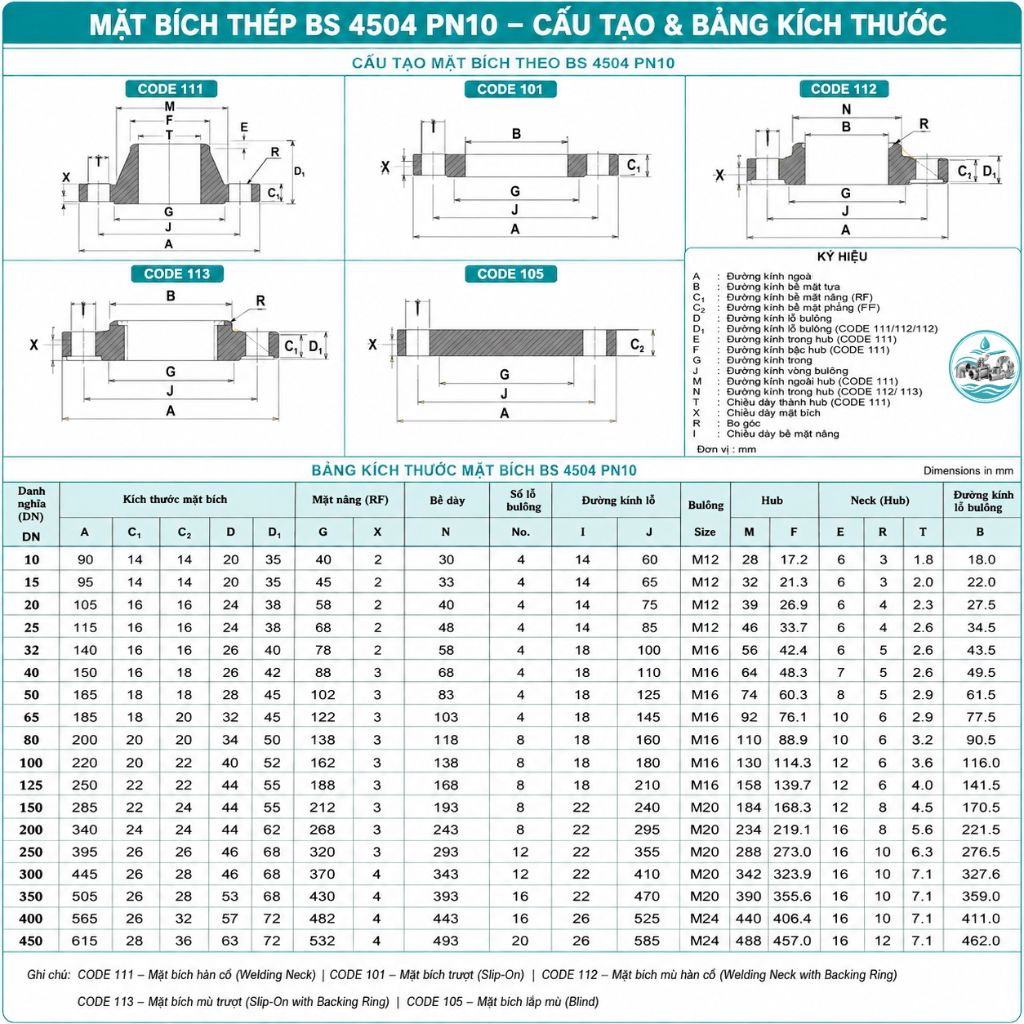

Thông số kỹ thuật mặt bích thép BS 4504 DN125 PN10/PN16

Thông số	Chi tiết
Kích thước danh nghĩa	DN125
Quy đổi	5 inch
Tiêu chuẩn	BS 4504
Cấp áp suất	PN10 / PN16
Áp suất danh nghĩa	PN10: 10 bar / PN16: 16 bar
Vật liệu	Thép
Đường kính ngoài D	250 mm
Đường kính vòng tâm lỗ PCD	210 mm
Số lỗ bu lông	8 lỗ
Đường kính lỗ bu lông	Ø18 mm
Bu lông sử dụng	M16
Đường kính trong	Khoảng 141,3 mm
Độ dày	PN10: 18 mm / PN16: 22 mm
Khối lượng tham khảo	PN10: khoảng 4,5 kg/cái / PN16: khoảng 5,2 kg/cái
Bề mặt làm kín	FF hoặc RF tùy loại
Kiểu kết nối	Mặt bích

Phân loại mặt bích thép BS 4504 DN125

Phân loại theo cấp áp suất

• Mặt bích thép BS 4504 DN125 PN10 dành cho các tuyến ống sử dụng cấp áp danh nghĩa 10 bar. Đây là lựa chọn phù hợp với những hệ thống có yêu cầu áp suất ở mức PN10.
• Mặt bích thép BS 4504 DN125 PN16 có cấp áp danh nghĩa 16 bar, được lựa chọn cho hệ thống có yêu cầu cao hơn về cấp áp và khả năng chịu áp của mối nối.

Phân loại theo bề mặt

• FF – Flat Face: bề mặt làm kín dạng phẳng.
• RF – Raised Face: bề mặt làm kín nhô cao.

Khi mua cần xác định rõ loại FF hoặc RF để đảm bảo mặt bích phù hợp với thiết bị hoặc mặt bích ghép nối.

Vật liệu chế tạo mặt bích thép DN125

Mặt bích DN125 được chế tạo bằng thép với kết cấu dạng vòng tròn có các lỗ liên kết bố trí đều quanh mặt bích. Vật liệu thép tạo độ cứng cần thiết cho mối ghép, phù hợp khi kết nối với đường ống thép và các thiết bị công nghiệp có đầu mặt bích.

Đối với công trình có điều kiện lắp đặt ngoài trời hoặc môi trường dễ gây oxy hóa, nên lựa chọn phương án xử lý và bảo vệ bề mặt phù hợp.

Ưu điểm nổi bật

• Kết cấu thép cứng cáp, thích hợp cho hệ thống đường ống DN125.
• Kích thước được thiết kế theo BS 4504, thuận tiện đối chiếu khi lắp đặt.
• Mối nối bằng bu lông có thể tháo rời khi cần sửa chữa.
• Có hai lựa chọn cấp áp PN10 và PN16.
• Phù hợp kết nối đường ống với nhiều thiết bị công nghiệp.
• Dễ thay thế gioăng và kiểm tra mối nối trong quá trình bảo trì.
• Có thể lựa chọn bề mặt FF hoặc RF theo yêu cầu kết nối.

Ứng dụng mặt bích thép BS 4504 DN125

Mặt bích thép DN125 được sử dụng tại những vị trí cần tạo mối nối tháo lắp giữa đường ống và thiết bị:

• Kết nối van bướm, van cổng và van một chiều DN125.
• Ghép đường ống với máy bơm.
• Kết nối với Y lọc và các thiết bị xử lý đường ống.
• Lắp đặt tại cụm đường ống cấp nước.
• Sử dụng trong hệ thống PCCC.
• Kết nối đường ống với bồn chứa, thiết bị công nghệ.
• Dùng trong hệ thống HVAC và đường ống nước lạnh.
• Phù hợp các tuyến ống cần tháo thiết bị định kỳ để bảo dưỡng.

Cách lắp mặt bích thép BS 4504 DN125

Bước 1: Chuẩn bị mặt bích và đường ống
Kiểm tra đúng DN125, cấp áp, bề mặt làm kín và tình trạng các lỗ liên kết trước khi lắp.

Bước 2: Đưa hai mặt bích về đúng vị trí
Căn chỉnh hai đầu mặt bích sao cho tâm đường ống trùng nhau và các lỗ bu lông nằm đúng vị trí.

Bước 3: Lắp gioăng
Đặt gioăng vào giữa hai bề mặt làm kín, đảm bảo gioăng nằm cân đối và không bị nhô vào lòng ống.

Bước 4: Lắp bu lông và đai ốc
Đưa bu lông M16 qua các lỗ trên mặt bích rồi lắp đai ốc, siết sơ bộ bằng tay.

Bước 5: Siết hoàn thiện
Tiến hành siết bu lông theo thứ tự đối xứng hoặc đường chéo, tăng lực siết từng lượt để mối ghép được ép đều.

Bước 6: Kiểm tra mối nối
Kiểm tra lại toàn bộ bu lông, gioăng và vị trí tiếp giáp trước khi thử kín hoặc đưa hệ thống vào vận hành.

Kinh nghiệm chọn mua mặt bích thép BS 4504 DN125

Để chọn đúng sản phẩm, trước tiên cần xác định vị trí lắp đặt và loại thiết bị mà mặt bích sẽ kết nối.

• Xác định chính xác kích thước DN125, tương đương 5 inch.
• Chọn PN10 hoặc PN16 theo yêu cầu của hệ thống.
• Đối chiếu tiêu chuẩn mặt bích của van, máy bơm hoặc thiết bị đi kèm.
• Kiểm tra loại bề mặt FF hoặc RF.
• Xác định vật liệu phù hợp với đường ống và môi chất.
• Kiểm tra gioăng, bu lông và các phụ kiện đi kèm.
• Nếu thay thế mặt bích đang sử dụng, nên đối chiếu kích thước thực tế trước khi đặt hàng.
• Với hệ thống ngoài trời, nên quan tâm thêm đến khả năng bảo vệ bề mặt thép.

Lưu ý khi lắp đặt mặt bích thép BS 4504 DN125

Độ chính xác khi căn chỉnh ảnh hưởng trực tiếp đến độ kín và độ ổn định của mối nối mặt bích DN125. Trong quá trình thi công cần chú ý:

• Làm sạch mặt tiếp xúc, loại bỏ bụi bẩn, dầu mỡ và dị vật trước khi ghép nối.
• Kiểm tra gioăng đúng kích thước, không bị nứt, rách hoặc biến dạng.
• Không cố kéo hai mặt bích lệch về vị trí bằng cách siết bu lông quá mạnh.
• Đảm bảo đường tâm của hai đoạn ống được căn chỉnh trước khi siết.
• Siết bu lông theo đường chéo để hạn chế tình trạng lực ép không đều.
• Kiểm tra lại toàn bộ mối ghép sau khi hoàn thành.
• Đối với đường ống có rung động, cần đảm bảo hệ thống giá đỡ không tạo tải trọng bất thường lên mặt bích.

Mua mặt bích thép BS 4504 DN125 PN10/PN16 ở đâu?

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp mặt bích thép BS 4504 DN125 với các lựa chọn PN10 và PN16, phục vụ nhu cầu lắp đặt đường ống, van và thiết bị công nghiệp.

Khi đặt mua, khách hàng nên cung cấp thông tin DN125, BS 4504, PN10/PN16 và bề mặt FF/RF để được tư vấn đúng quy cách sản phẩm.

Câu hỏi thường gặp về mặt bích thép BS 4504 DN125

Mặt bích thép BS 4504 DN125 tương đương bao nhiêu inch?

DN125 tương đương 5 inch, thường được sử dụng cho đường ống có đường kính ngoài khoảng Φ140 mm.

Mặt bích DN125 BS 4504 có đường kính ngoài bao nhiêu?

Theo quy cách sản phẩm, đường kính ngoài mặt bích DN125 là 250 mm, đường kính vòng tâm lỗ PCD là 210 mm.

Mặt bích DN125 có bao nhiêu lỗ bu lông?

Mặt bích DN125 PN10/PN16 có 8 lỗ bu lông Ø18 mm, sử dụng bu lông M16 theo quy cách trên.

Mặt bích DN125 PN10 dày bao nhiêu?

Mặt bích thép BS 4504 DN125 PN10 có độ dày khoảng 18 mm, khối lượng tham khảo khoảng 4,5 kg/cái.

Mặt bích DN125 PN16 dày bao nhiêu?

Mặt bích thép BS 4504 DN125 PN16 có độ dày khoảng 22 mm, khối lượng tham khảo khoảng 5,2 kg/cái.

Mặt bích thép DN125 dùng để kết nối với những thiết bị nào?

Có thể dùng để kết nối đường ống với van bướm, van cổng, van một chiều, Y lọc, máy bơm và các thiết bị có đầu mặt bích tương thích.

Nên chọn mặt bích DN125 PN10 hay PN16?

Cần căn cứ vào cấp áp suất thiết kế của hệ thống và thông số của thiết bị kết nối để lựa chọn PN10 hoặc PN16 phù hợp.
