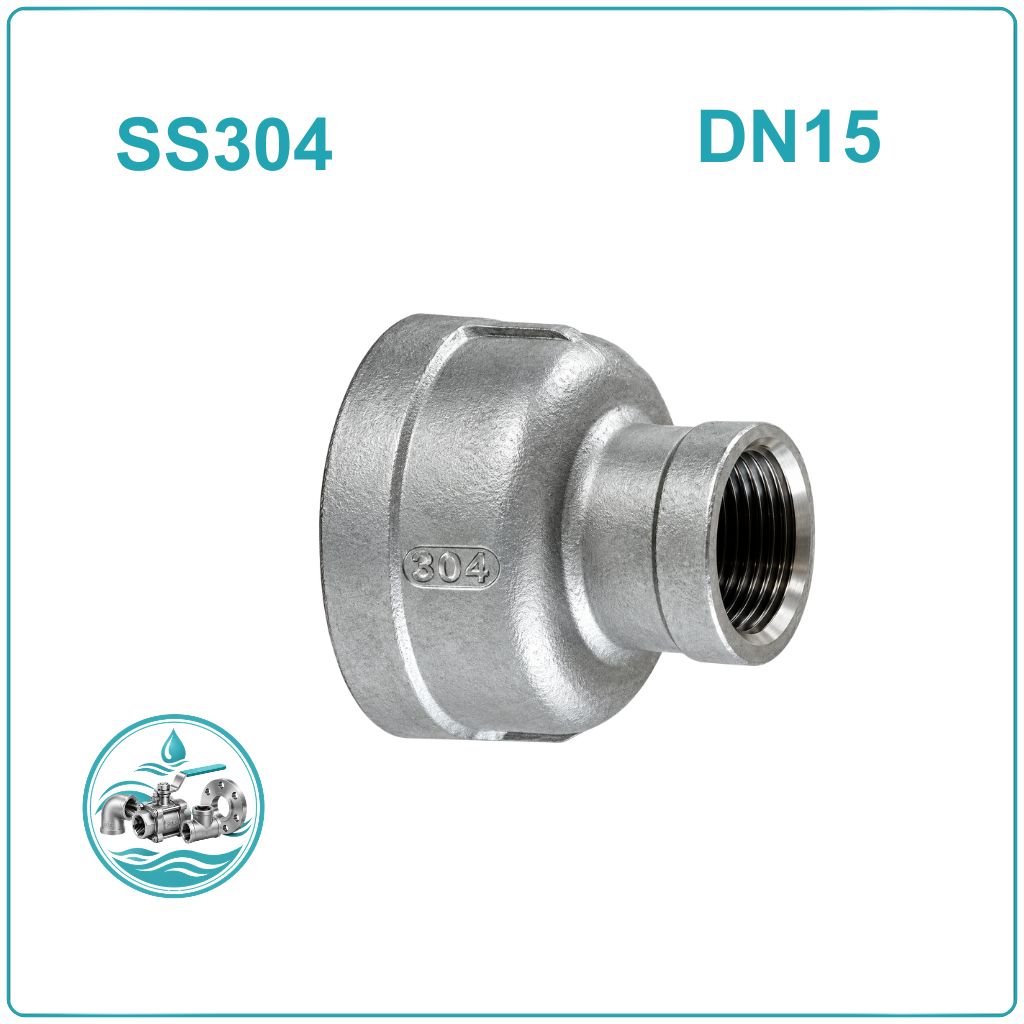

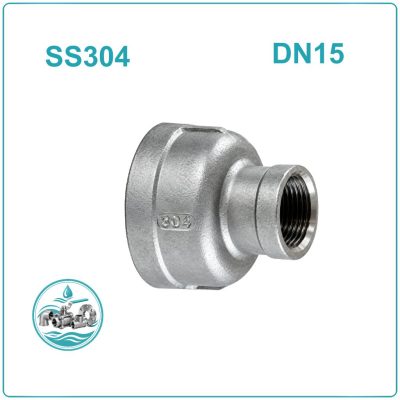

Côn thu ren inox 304 DN15 – Côn giảm ren inox 304 DN15/8, DN15/10

Côn thu ren inox 304 DN15 là gì?

Côn thu ren inox 304 DN15 là phụ kiện được sử dụng để kết nối hai đầu đường ống có kích thước khác nhau, trong đó đầu lớn có kích thước DN15 và đầu nhỏ có thể là DN8 hoặc DN10. Sản phẩm được gia công từ thép không gỉ SUS304, sử dụng phương pháp kết nối ren nhằm tạo mối liên kết chắc chắn giữa các đường ống, van và thiết bị công nghiệp.

Trong dòng sản phẩm này, côn thu ren inox 304 DN15 có hai quy cách chính:

• Côn thu DN15/8: Đầu lớn DN15 tương đương 1/2 inch, phi 21mm; đầu nhỏ DN8 tương đương 1/4 inch, phi 13mm.
• Côn thu DN15/10: Đầu lớn DN15 tương đương 1/2 inch, phi 21mm; đầu nhỏ DN10 tương đương 3/8 inch, phi 17mm.

Thiết kế thu nhỏ từ DN15 xuống DN8 hoặc DN10 giúp phụ kiện đáp ứng những vị trí cần chuyển đổi kích thước kết nối trong hệ thống đường ống. Thay vì sử dụng nhiều chi tiết trung gian, người thi công có thể lắp trực tiếp côn thu tại vị trí cần giảm kích thước.

Nhờ đặc tính chống oxy hóa, độ bền cơ học tốt và khả năng làm việc trong nhiều môi trường khác nhau, inox 304 là vật liệu được sử dụng phổ biến trong sản xuất phụ kiện đường ống công nghiệp.

Thông số kỹ thuật côn thu ren inox 304 DN15

Lưu ý: Phi 21, phi 17 và phi 13 là kích thước đường kính ngoài quy đổi phổ biến của ống theo cỡ danh nghĩa, không phải đường kính đo trực tiếp của phần ren. Áp lực và nhiệt độ cần được xác nhận theo tài liệu kỹ thuật của từng mẫu côn thu.

Đặc điểm nổi bật của côn thu ren inox 304 DN15

Không đơn thuần là phụ kiện nối giảm kích thước, côn thu ren inox 304 DN15 còn đáp ứng nhiều yêu cầu về độ bền, khả năng chống ăn mòn và tính linh hoạt trong lắp đặt.

• Sử dụng inox 304 chống gỉ: Thành phần crom và niken trong inox 304 giúp hình thành lớp màng thụ động bảo vệ bề mặt, hạn chế quá trình oxy hóa khi tiếp xúc với nước và môi trường thông thường.
• Có hai quy cách lựa chọn: DN15/8 và DN15/10 giúp người sử dụng dễ dàng lựa chọn kích thước phù hợp với đường ống hoặc thiết bị cần kết nối.
• Kết nối ren tiện lợi: Không cần hàn cố định, phụ kiện có thể lắp đặt trực tiếp vào các đầu nối tương thích, thuận tiện khi sửa chữa hoặc thay thế.
• Thiết kế chuyển tiếp gọn: Phần thân thu giúp kết nối hai kích thước khác nhau trong một phụ kiện, giảm số lượng mối nối trên hệ thống.
• Độ bền cơ học tốt: Inox 304 có khả năng chịu lực và chống biến dạng tương đối tốt trong điều kiện vận hành phù hợp.
• Dễ vệ sinh và bảo dưỡng: Bề mặt inox nhẵn, hạn chế bám bẩn và thuận tiện cho công tác vệ sinh định kỳ.

Cấu tạo của côn thu ren inox 304 DN15

Côn thu ren inox 304 DN15 có kết cấu gồm phần thân chuyển tiếp và hai đầu kết nối ren. Mỗi bộ phận đảm nhiệm một nhiệm vụ riêng, giúp phụ kiện liên kết với các thiết bị có kích thước khác nhau.

• Thân côn thu: Được chế tạo từ inox 304, có hình dáng thu nhỏ từ đầu DN15 xuống DN8 hoặc DN10. Đây là bộ phận chịu lực chính và tiếp xúc trực tiếp với môi chất.
• Đầu ren DN15: Là đầu kết nối lớn, có kích thước 1/2 inch, tương ứng cỡ ống phi 21mm. Bộ phận này liên kết với đường ống hoặc thiết bị có đầu ren DN15.
• Đầu ren thu nhỏ: Tùy quy cách sản phẩm, đầu nhỏ có thể là DN8 (1/4 inch, phi 13mm) hoặc DN10 (3/8 inch, phi 17mm). Đây là vị trí kết nối với đường ống hoặc thiết bị có kích thước tương ứng.
• Bề mặt gia công ren: Các đường ren được gia công nhằm đảm bảo độ ăn khớp giữa côn thu và phụ kiện liên kết. Tiêu chuẩn ren cần đồng nhất với đầu nối sử dụng.
• Bề mặt thân inox: Được hoàn thiện để tăng tính thẩm mỹ, hạn chế bám bẩn và hỗ trợ quá trình vệ sinh.

Tùy mẫu sản xuất, côn thu có thể có cấu hình ren trong – ren trong hoặc ren trong – ren ngoài. Vì vậy, ngoài kích thước DN15/8 và DN15/10, cần xác định rõ kiểu kết nối trước khi lựa chọn.

Côn thu ren inox 304 DN15 được sử dụng trong những hệ thống nào?

Với hai quy cách DN15/8 và DN15/10, sản phẩm thường được ứng dụng tại những vị trí cần chuyển đổi từ đường ống hoặc thiết bị có đầu nối DN15 sang kích thước nhỏ hơn.

• Hệ thống cấp nước: Sử dụng để kết nối đường ống DN15 với các thiết bị hoặc nhánh ống DN8, DN10 trong hệ thống cấp nước sinh hoạt và đường ống kỹ thuật.
• Hệ thống khí nén: Lắp tại các vị trí chuyển đổi đầu nối giữa đường ống, van khí và thiết bị sử dụng khí nén có kích thước ren khác nhau.
• Hệ thống máy móc công nghiệp: Kết nối các đầu chờ, van điều khiển, đồng hồ đo và thiết bị phụ trợ có quy cách ren DN8 hoặc DN10.
• Hệ thống dẫn dầu: Sử dụng tại các vị trí chuyển đổi đường ống dẫn dầu hoặc chất lỏng tương thích với vật liệu inox 304.
• Hệ thống xử lý nước: Lắp đặt trong cụm thiết bị lọc, đường ống phụ trợ và các vị trí cần giảm kích thước kết nối.
• Thiết bị kỹ thuật: Sử dụng làm phụ kiện chuyển tiếp giữa các đầu nối của máy móc, thiết bị đo lường và hệ thống điều khiển.

Việc lựa chọn DN15/8 hay DN15/10 phụ thuộc vào kích thước đầu kết nối của thiết bị phía sau. Không nên sử dụng sai quy cách vì có thể gây khó khăn khi lắp đặt hoặc phải bổ sung thêm phụ kiện trung gian.

Phân biệt côn thu ren inox 304 DN15 với các phụ kiện chuyển đổi khác

Trong hệ thống đường ống, côn thu ren thường được sử dụng cùng nhiều loại phụ kiện inox khác như lơ thu, măng sông, kép ren và tê ren. Mặc dù có một số điểm tương đồng về chức năng kết nối nhưng mỗi loại lại có cấu tạo và nhiệm vụ riêng.

Cách nhận biết khi lựa chọn: Côn thu ren phù hợp khi cần chuyển đổi kích thước giữa hai đầu kết nối DN15 và DN8 hoặc DN10. Măng sông dùng để nối hai đầu ren ngoài cùng cỡ; kép ren dùng để liên kết hai đầu ren trong; tê ren phục vụ nhu cầu chia nhánh. Riêng lơ thu cần kiểm tra kiểu ren và hình dáng thực tế vì tên gọi thương mại có thể khác nhau giữa các nhà cung cấp.

Những lưu ý khi lựa chọn và lắp đặt côn thu ren inox 304 DN15

Để đảm bảo khả năng kết nối và hạn chế rò rỉ trong quá trình sử dụng, cần chú ý một số vấn đề sau:

• Chọn đúng quy cách: Xác định thiết bị cần kết nối sử dụng DN8 hay DN10 để chọn côn thu DN15/8 hoặc DN15/10.
• Kiểm tra kích thước ren: DN15 tương ứng 1/2 inch, DN10 tương ứng 3/8 inch và DN8 tương ứng 1/4 inch. Cần đối chiếu tiêu chuẩn ren thực tế.
• Xác định kiểu ren: Kiểm tra đầu ren trong hay ren ngoài, tránh tình trạng hai phụ kiện không thể liên kết với nhau.
• Kiểm tra chất liệu: Đảm bảo sản phẩm sử dụng inox 304, phù hợp với yêu cầu chống ăn mòn của hệ thống.
• Sử dụng vật liệu làm kín: Có thể dùng băng tan PTFE hoặc chất làm kín ren chuyên dụng tương thích với môi chất.
• Không siết quá lực: Sử dụng dụng cụ phù hợp, tránh làm hỏng đường ren hoặc biến dạng thân côn thu.
• Kiểm tra sau lắp đặt: Thử kín mối nối và theo dõi tình trạng rò rỉ trước khi đưa hệ thống vào vận hành chính thức.

Câu hỏi thường gặp về côn thu ren inox 304 DN15

Côn thu ren inox 304 DN15 có những kích thước nào?

Sản phẩm có hai quy cách chính là DN15/8 và DN15/10. Trong đó, DN15 tương đương 1/2 inch, đầu nhỏ DN8 tương đương 1/4 inch và DN10 tương đương 3/8 inch.

Côn thu ren inox 304 DN15/8 khác DN15/10 như thế nào?

Điểm khác biệt nằm ở kích thước đầu ren nhỏ. DN15/8 chuyển từ đầu DN15 xuống DN8 (1/4 inch), còn DN15/10 chuyển từ DN15 xuống DN10 (3/8 inch). Việc lựa chọn phụ thuộc vào đầu kết nối của thiết bị hoặc đường ống cần lắp đặt.

Côn thu ren inox 304 DN15 có chống gỉ không?

Có. Inox 304 có khả năng chống oxy hóa và ăn mòn tốt trong nhiều môi trường thông thường. Tuy nhiên, nếu tiếp xúc lâu dài với hóa chất mạnh hoặc môi trường chứa nhiều clorua, vật liệu vẫn có nguy cơ bị ăn mòn.

Côn thu ren inox 304 DN15 chịu được áp lực bao nhiêu?

PN16 (16 bar) là mức áp lực tham khảo. Khả năng chịu áp thực tế cần căn cứ vào độ dày thân, chất lượng gia công, tiêu chuẩn ren và thông số do nhà sản xuất công bố.

Côn thu ren inox 304 DN15 có sử dụng được cho khí nén không?

Có thể sử dụng trong hệ thống khí nén nếu áp lực làm việc nằm trong giới hạn cho phép của phụ kiện. Cần kiểm tra độ kín của ren và sử dụng vật liệu làm kín phù hợp để tránh thất thoát khí.

Lắp đặt côn thu ren inox 304 DN15 có cần hàn không?

Không. Đây là phụ kiện kết nối bằng ren nên không cần hàn. Người thi công chỉ cần lựa chọn đúng kích thước, tiêu chuẩn ren và vật liệu làm kín phù hợp.
