Côn thu ren inox 304 DN65 – Quy cách, thông số và ứng dụng thực tế

Côn thu ren inox 304 DN65 là phụ kiện được sử dụng tại những vị trí cần chuyển đổi từ đường ống kích thước lớn sang nhánh ống nhỏ hơn mà vẫn duy trì kết nối bằng ren. Với vật liệu inox 304 có khả năng chống gỉ và độ bền cơ học tốt, sản phẩm phù hợp với nhiều hệ thống cấp nước, khí nén và đường ống công nghiệp.

Điểm cần quan tâm khi lựa chọn côn thu ren inox 304 DN65 không chỉ nằm ở kích thước đầu lớn 2 1/2 inch mà còn ở quy cách đầu thu, kiểu ren, vật liệu thực tế và điều kiện vận hành. Chọn đúng các yếu tố này giúp hạn chế rò rỉ tại mối nối, tránh sai lệch kích thước khi lắp đặt và đảm bảo hệ thống hoạt động ổn định.

Côn thu ren inox 304 DN65 là gì? Kích thước bao nhiêu?

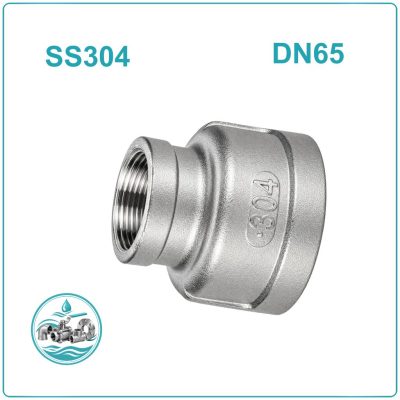

Côn thu ren inox 304 DN65 là phụ kiện nối ống có thiết kế hai đầu ren với kích thước không bằng nhau. Một đầu có cỡ danh nghĩa DN65, đầu còn lại được gia công nhỏ hơn để kết nối với đường ống hoặc thiết bị có kích thước tương ứng.

Trong hệ thống đường ống, phụ kiện này thường được gọi là côn giảm ren inox, bầu giảm ren inox hoặc đầu thu ren inox. Thân phụ kiện có dạng thu nhỏ theo hướng từ đầu lớn xuống đầu nhỏ, giúp thay đổi kích thước kết nối mà không cần sử dụng thêm đoạn ống chuyển tiếp.

Quy đổi kích thước đầu DN65:

• DN65 tương đương 2 1/2 inch.
• Đường kính ngoài ống thép theo cỡ thông dụng khoảng 76,1mm, thường được gọi là phi 76.
• Đầu thu có thể lựa chọn theo kích thước DN50, DN40, DN32 hoặc DN25 tùy nhu cầu lắp đặt.

Một số dòng sản phẩm còn có quy cách thu xuống DN20 hoặc DN15. Tuy nhiên, không phải nhà cung cấp nào cũng có đầy đủ các kích thước này.

Cần phân biệt DN và đường kính đo thực tế: DN là kích thước danh nghĩa của đường ống, còn phi là cách gọi theo đường kính ngoài quy ước. Hai thông số này không đại diện cho đường kính đo trực tiếp của phần ren.

Thông số kỹ thuật côn thu ren inox 304 DN65

Các thông số dưới đây giúp xác định sản phẩm có phù hợp với đường ống hiện tại hay không. Riêng áp suất, nhiệt độ và tiêu chuẩn ren cần đối chiếu theo catalogue hoặc thông tin của đúng lô hàng, không nên áp dụng một mức chung cho tất cả sản phẩm trên thị trường.

Thông số	Đặc điểm
Tên sản phẩm	Côn thu ren inox 304 DN65
Vật liệu	Thép không gỉ SUS304
Kích thước đầu lớn	DN65 – 2 1/2 inch
Đường kính ngoài ống tham chiếu	Khoảng 76,1mm
Kích thước đầu nhỏ	DN50, DN40, DN32, DN25; một số dòng có DN20, DN15
Kiểu kết nối	Ren trong – ren trong hoặc kiểu kết nối theo thiết kế sản phẩm
Tiêu chuẩn ren	BSPT, BSPP hoặc NPT tùy phiên bản
Áp suất làm việc	Xác định theo catalogue và tiêu chuẩn gia công của sản phẩm
Nhiệt độ làm việc	Phụ thuộc cấu tạo, tiêu chuẩn ren và điều kiện vận hành
Bề mặt	Inox sáng hoặc hoàn thiện công nghiệp
Môi trường sử dụng	Nước, khí nén và một số môi trường công nghiệp phù hợp với inox 304

Các quy cách côn thu ren inox 304 DN65 thường gặp:

Quy cách	Kích thước đầu lớn	Kích thước đầu nhỏ
DN65/50	2 1/2 inch	2 inch
DN65/40	2 1/2 inch	1 1/2 inch
DN65/32	2 1/2 inch	1 1/4 inch
DN65/25	2 1/2 inch	1 inch
DN65/20	2 1/2 inch	3/4 inch
DN65/15	2 1/2 inch	1/2 inch

Các quy cách DN65/50, DN65/40, DN65/32 và DN65/25 được ghi nhận trong bảng sản phẩm côn thu ren inox 304 của một số đơn vị cung cấp. DN65/20 và DN65/15 cũng xuất hiện trong danh mục kích thước của một số dòng côn thu ren. Khi đặt hàng, cần xác nhận lại quy cách thực tế và kiểu ren ở cả hai đầu.

Cấu tạo của côn thu ren inox 304 DN65

Khác với phụ kiện nối thẳng có hai đầu cùng kích thước, côn thu DN65 được thiết kế để tạo ra sự chuyển tiếp giữa hai cỡ ren. Cấu tạo của sản phẩm có thể chia thành các bộ phận chính sau:

• Thân côn: Được chế tạo từ inox 304, đảm nhiệm chức năng liên kết hai đầu ren và chịu tác động cơ học trong quá trình vận hành. Phần thân có tiết diện thu dần hoặc thiết kế bậc giảm tùy mẫu sản xuất.
• Đầu ren DN65: Là đầu kết nối có kích thước danh nghĩa lớn, dùng để liên kết với đường ống hoặc phụ kiện cùng cỡ. Phần ren phải tương thích về tiêu chuẩn và kích thước với chi tiết ghép nối.
• Đầu ren giảm: Có kích thước nhỏ hơn DN65, giúp kết nối sang đường ống nhánh hoặc thiết bị có đường kính danh nghĩa thấp hơn.
• Bề mặt làm kín: Được hình thành tại vị trí tiếp xúc của hai đầu ren, có thể kết hợp với vật liệu làm kín phù hợp để hạn chế rò rỉ.

Chất liệu inox 304 là yếu tố quan trọng tạo nên độ bền của phụ kiện. Thành phần crom và niken trong hợp kim giúp hình thành lớp màng thụ động trên bề mặt, nhờ đó vật liệu có khả năng chống oxy hóa và ăn mòn tốt trong nhiều môi trường thông dụng.

Ưu điểm nổi bật của côn thu ren inox 304 DN65

Chống gỉ trong môi trường sử dụng phù hợp

Inox 304 có khả năng chống ăn mòn tốt hơn nhiều loại thép carbon thông thường khi tiếp xúc với nước và môi trường ẩm. Đây là ưu điểm đáng chú ý đối với các hệ thống đường ống thường xuyên vận hành hoặc lắp đặt tại khu vực có độ ẩm cao.

Chuyển đổi kích thước ngay tại vị trí nối

Thay vì phải bố trí một đoạn ống chuyển cỡ riêng, côn thu ren DN65 cho phép kết nối trực tiếp từ đầu 2 1/2 inch sang đầu nhỏ hơn. Cách bố trí này giúp giảm số lượng phụ kiện trung gian và thuận tiện khi thi công các tuyến ống có không gian hạn chế.

Dễ tháo lắp khi cần bảo trì

Kết nối ren không yêu cầu hàn cố định như phụ kiện hàn. Khi cần thay thế thiết bị, vệ sinh đường ống hoặc điều chỉnh nhánh dẫn, kỹ thuật viên có thể tháo mối nối bằng dụng cụ phù hợp nếu hệ thống được thiết kế cho phép.

Độ bền cơ học tốt

Thân inox 304 có khả năng chịu lực và duy trì hình dạng trong điều kiện làm việc phù hợp. Điều này giúp phụ kiện đáp ứng nhu cầu kết nối tại nhiều hệ thống đường ống dân dụng và công nghiệp.

Tính đồng bộ với phụ kiện inox

Côn thu DN65 có thể kết hợp với van, kép ren, măng sông, co ren và các phụ kiện inox khác khi cùng kích thước, tiêu chuẩn ren và điều kiện làm việc. Việc sử dụng đồng bộ vật liệu cũng giúp hạn chế sự khác biệt về đặc tính ăn mòn giữa các chi tiết trong hệ thống.

Ứng dụng của côn thu ren inox 304 DN65

Côn thu ren inox 304 DN65 thường được lựa chọn tại các điểm phân nhánh hoặc chuyển đổi kích thước đường ống. Một số ứng dụng tiêu biểu gồm:

• Hệ thống cấp nước: Chuyển từ tuyến ống DN65 sang đường ống nhánh DN50, DN40 hoặc các cỡ nhỏ hơn để cấp nước đến từng khu vực.
• Đường ống khí nén: Kết nối đường ống chính với các nhánh cấp khí cho máy móc, thiết bị sản xuất. Cần kiểm tra áp suất định mức và độ kín của mối ren trước khi sử dụng.
• Hệ thống xử lý nước: Dùng tại các vị trí kết nối thiết bị, van và đường ống có kích thước khác nhau.
• Nhà máy sản xuất: Phù hợp với các tuyến ống dẫn nước kỹ thuật, khí và một số chất lỏng không gây ảnh hưởng bất lợi đến inox 304.
• Hệ thống phụ trợ trong công trình: Lắp đặt tại các vị trí cần chuyển đổi kích thước đường ống nhưng vẫn ưu tiên phương án kết nối ren để thuận tiện bảo trì.

Không nên mặc định inox 304 phù hợp với mọi loại hóa chất hoặc môi trường nước mặn. Với môi trường chứa clorua, axit mạnh hoặc hóa chất có tính ăn mòn cao, cần đánh giá điều kiện sử dụng và cân nhắc vật liệu phù hợp hơn.

Phân biệt côn thu ren inox 304 DN65 với các phụ kiện khác

Trong nhóm phụ kiện đường ống, côn thu ren thường bị nhầm với lơ thu, kép giảm hoặc côn thu hàn. Mặc dù đều có thể tham gia vào quá trình chuyển đổi kích thước, mỗi loại lại có cấu tạo và cách kết nối riêng.

Tiêu chí	Côn thu ren inox 304	Lơ thu inox	Kép giảm inox	Côn thu hàn inox
Chức năng	Chuyển từ đầu ren lớn sang đầu ren nhỏ	Tạo kết nối giảm kích thước theo cấu tạo lơ thu	Nối hai đầu ren khác kích thước	Chuyển đổi đường kính hai đoạn ống
Kiểu kết nối	Ren	Ren	Ren	Hàn
Cấu tạo	Thân thu với hai đầu ren khác cỡ	Thân ngắn, có phần ren theo thiết kế	Hai đầu ren ngoài khác kích thước	Thân côn có hai đầu chờ hàn
Phương thức lắp	Vặn ren trực tiếp	Vặn vào phụ kiện hoặc thiết bị tương thích	Vặn ren vào hai chi tiết ghép nối	Hàn cố định vào đường ống
Khả năng tháo rời	Có, nếu điều kiện lắp đặt cho phép	Có	Có	Khó tháo rời, thường phải cắt hoặc gia công lại
Vị trí sử dụng	Điểm chuyển cỡ trên tuyến ống ren	Vị trí cần chuyển cỡ theo cấu tạo lơ thu	Vị trí cần liên kết hai đầu ren ngoài	Tuyến ống sử dụng kết nối hàn

Khi lựa chọn, cần quan sát cấu tạo ren thực tế thay vì chỉ dựa vào tên gọi thương mại. Đặc biệt, côn thu ren DN65 không thể thay thế trực tiếp côn thu hàn DN65 nếu hệ thống đang sử dụng kết nối hàn.

Hướng dẫn lắp đặt côn thu ren inox 304 DN65

Để mối nối ren hoạt động ổn định, quá trình lắp đặt cần chú ý cả độ tương thích của ren và lực siết. Có thể thực hiện theo trình tự sau:

Bước 1: Kiểm tra kích thước hai đầu kết nối

Xác định đầu DN65 và kích thước đầu thu. Đối chiếu với đường ống hoặc phụ kiện cần ghép để tránh trường hợp đúng DN nhưng không tương thích tiêu chuẩn ren.

Bước 2: Làm sạch vị trí lắp

Loại bỏ bụi bẩn, dầu mỡ, ba via và các vật thể bám trên phần ren. Kiểm tra ren có bị móp, sứt hoặc biến dạng hay không trước khi lắp.

Bước 3: Sử dụng vật liệu làm kín

Với mối nối cần làm kín tại phần ren, sử dụng băng tan hoặc keo làm kín ren phù hợp với môi chất và điều kiện vận hành. Quấn hoặc bôi vật liệu đúng kỹ thuật, không để vật liệu thừa lọt vào bên trong đường ống.

Bước 4: Tiến hành vặn nối

Đưa hai chi tiết vào đúng trục ren và vặn bằng tay trước để tránh chéo ren. Sau khi ren đã ăn khớp, sử dụng dụng cụ phù hợp để siết hoàn thiện.

Bước 5: Kiểm tra sau lắp đặt

Cấp môi chất hoặc thử kín theo quy trình của hệ thống. Quan sát khu vực tiếp giáp để phát hiện rò rỉ. Nếu có hiện tượng thấm hoặc rò, cần xả áp trước khi tháo kiểm tra và xử lý lại mối nối.

Không nên dùng lực siết quá lớn vì có thể làm hỏng ren hoặc gây nứt, biến dạng phụ kiện. Khi thao tác, nên sử dụng dụng cụ tác động vào phần thân được thiết kế để chịu lực, tránh kẹp trực tiếp làm trầy xước bề mặt inox.

Những lưu ý khi lựa chọn và sử dụng côn thu ren inox 304 DN65

Một phụ kiện đúng vật liệu nhưng sai kích thước hoặc tiêu chuẩn ren vẫn có thể gây khó khăn khi lắp đặt. Trước khi lựa chọn, nên kiểm tra các yếu tố sau:

• Xác định đúng quy cách thu: Không chỉ chọn DN65 mà cần xác định rõ đầu còn lại là DN50, DN40, DN32 hay DN25. Nếu hệ thống sử dụng cỡ nhỏ hơn, hãy xác nhận khả năng cung cấp của dòng sản phẩm.
• Kiểm tra tiêu chuẩn ren: BSPT, BSPP và NPT có đặc điểm hình học khác nhau. Không nên cố lắp hai loại ren không tương thích vì có thể gây hỏng ren hoặc rò rỉ.
• Xác nhận vật liệu SUS304: Kiểm tra thông tin vật liệu trên catalogue, chứng từ hoặc nhãn hàng hóa. Không nên chỉ căn cứ vào màu sắc sáng bóng để kết luận sản phẩm là inox 304.
• Đối chiếu áp suất làm việc: Cần căn cứ vào áp suất định mức của phụ kiện, tiêu chuẩn ren và điều kiện vận hành thực tế. Không tự lấy thông số PN của một mẫu khác để áp dụng cho sản phẩm đang sử dụng.
• Quan tâm đến nhiệt độ môi chất: Nhiệt độ cho phép phụ thuộc vào thiết kế, vật liệu làm kín và điều kiện làm việc của toàn bộ mối nối.
• Tránh môi trường ăn mòn vượt khả năng vật liệu: Nếu hệ thống tiếp xúc thường xuyên với nước biển, dung dịch chứa clorua hoặc hóa chất mạnh, cần đánh giá lại khả năng đáp ứng của inox 304.
• Không dùng phụ kiện làm điểm chịu tải: Đường ống cần có giá đỡ phù hợp, tránh để trọng lượng đường ống hoặc rung động truyền trực tiếp lên mối nối ren.

Câu hỏi thường gặp về côn thu ren inox 304 DN65

Côn thu ren inox 304 DN65 tương đương bao nhiêu inch?

DN65 tương đương 2 1/2 inch. Đường kính ngoài ống thép theo cỡ thông dụng khoảng 76,1mm, thường được gọi là phi 76.

Côn thu ren inox 304 DN65 có những quy cách nào?

Các quy cách thường gặp gồm DN65/50, DN65/40, DN65/32 và DN65/25. Một số dòng sản phẩm có thêm DN65/20 hoặc DN65/15. Cần kiểm tra danh mục thực tế của nhà sản xuất trước khi đặt hàng.

Inox 304 có bị gỉ không?

Inox 304 có khả năng chống gỉ và chống ăn mòn tốt trong nhiều môi trường thông dụng. Tuy nhiên, vật liệu vẫn có thể bị ăn mòn trong điều kiện bất lợi như tiếp xúc lâu dài với nước biển, dung dịch chứa clorua nồng độ cao hoặc hóa chất mạnh.

Côn thu ren DN65 sử dụng loại ren nào?

Sản phẩm có thể được gia công theo ren BSPT, BSPP hoặc NPT tùy nhà sản xuất và thị trường. Cần xác định đúng tiêu chuẩn ren của đường ống trước khi lựa chọn.

Côn thu ren inox 304 DN65 có dùng được cho khí nén không?

Có thể sử dụng trong hệ thống khí nén nếu vật liệu, áp suất định mức, tiêu chuẩn ren và phương án làm kín đáp ứng yêu cầu vận hành. Cần kiểm tra thông số của đúng sản phẩm, không chỉ dựa vào kích thước DN65.

Côn thu ren inox 304 DN65 khác côn thu hàn DN65 như thế nào?

Côn thu ren sử dụng mối nối ren nên thuận tiện tháo lắp khi bảo trì. Côn thu hàn được liên kết bằng phương pháp hàn cố định với đường ống, phù hợp với hệ thống thiết kế theo kiểu kết nối hàn. Hai loại không thể thay thế trực tiếp cho nhau nếu phương thức kết nối của đường ống không tương thích.
