Côn thu ren inox 304 DN80 – Kích thước, quy cách và ứng dụng

Côn thu ren inox 304 DN80 là phụ kiện dùng để kết nối đường ống có kích thước danh nghĩa DN80 với một đường ống nhỏ hơn thông qua mối nối ren. Sản phẩm thường được sử dụng tại các vị trí chuyển đổi đường kính trên hệ thống cấp nước, khí nén, xử lý nước và đường ống công nghiệp.

Với kích thước đầu lớn tương đương 3 inch, côn thu DN80 phù hợp cho những tuyến ống có lưu lượng tương đối lớn nhưng cần chia nhánh sang các đường ống nhỏ hơn. Vật liệu inox 304 giúp phụ kiện có khả năng chống oxy hóa, chống gỉ trong nhiều điều kiện sử dụng thông thường và duy trì độ bền trong quá trình vận hành.

Khi chọn côn thu ren inox 304 DN80, cần quan tâm đến quy cách đầu thu, kiểu ren trong hoặc ren ngoài, tiêu chuẩn ren và khả năng chịu áp lực của sản phẩm. Đây là những yếu tố quyết định phụ kiện có lắp vừa và đáp ứng được yêu cầu kỹ thuật của hệ thống hay không.

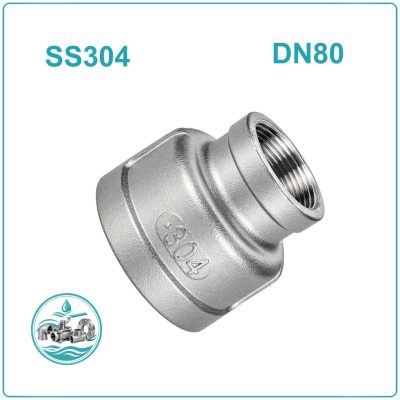

Côn thu ren inox 304 DN80 là gì? Kích thước bao nhiêu?

Côn thu ren inox 304 DN80 là phụ kiện giảm kích thước đường ống, có một đầu lớn DN80 và đầu còn lại nhỏ hơn. Hai đầu được gia công ren để liên kết với đường ống hoặc phụ kiện tương ứng, không cần thực hiện mối hàn trong quá trình lắp đặt.

DN80 là kích thước danh nghĩa tương đương 3 inch. Theo cách gọi thông dụng tại thị trường Việt Nam, cỡ này thường được gọi là phi 90; đường kính ngoài ống thép tiêu chuẩn phổ biến là khoảng 88,9mm.

Điểm đáng chú ý của côn thu DN80 là khả năng kết nối với nhiều cỡ ống nhánh khác nhau. Tùy nhu cầu thiết kế, người dùng có thể lựa chọn đầu thu DN65, DN50, DN40, DN32 hoặc DN25.

Một số quy cách nhỏ hơn như DN20 và DN15 cũng được cung cấp trên thị trường, nhưng cần kiểm tra tình trạng hàng và thiết kế cụ thể trước khi lựa chọn.

Bảng quy đổi kích thước các đầu thu thường gặp:

Kích thước DN	Kích thước inch	Phi tham chiếu
DN80	3 inch	Phi 90 (khoảng 88,9mm)
DN65	2 1/2 inch	Phi 76 (khoảng 76,1mm)
DN50	2 inch	Phi 60 (khoảng 60,3mm)
DN40	1 1/2 inch	Phi 49 (khoảng 48,3mm)
DN32	1 1/4 inch	Phi 42 (khoảng 42,4mm)
DN25	1 inch	Phi 34 (khoảng 33,7mm)
DN20	3/4 inch	Phi 27 (khoảng 26,9mm)
DN15	1/2 inch	Phi 21 (khoảng 21,3mm)

Lưu ý: Phi trong bảng là cách gọi quy ước theo kích thước ống, không phải đường kính đo trực tiếp của phần ren. Kích thước ren thực tế cần được đối chiếu theo tiêu chuẩn BSPT, BSPP hoặc NPT tương ứng.

Thông số kỹ thuật côn thu ren inox 304 DN80

Thông số kỹ thuật giúp người sử dụng xác định khả năng tương thích của phụ kiện với hệ thống hiện tại. Đối với dòng DN80, ngoài kích thước đầu lớn, cần kiểm tra kỹ kiểu kết nối vì sản phẩm có thể được sản xuất theo nhiều dạng ren khác nhau.

Thông số	Đặc điểm
Tên sản phẩm	Côn thu ren inox 304 DN80
Vật liệu	Inox SUS304
Kích thước đầu lớn	DN80 – 3 inch
Phi tham chiếu đầu lớn	Phi 90, đường kính ngoài ống phổ biến khoảng 88,9mm
Kích thước đầu thu	DN65, DN50, DN40, DN32, DN25; một số dòng có DN20, DN15
Kiểu kết nối	Ren trong hoặc kết hợp ren trong – ren ngoài tùy mẫu
Tiêu chuẩn ren	BSPT, BSPP hoặc NPT tùy phiên bản
Áp suất làm việc	Theo catalogue của nhà sản xuất và cấu tạo thực tế
Nhiệt độ làm việc	Theo giới hạn của phụ kiện và vật liệu làm kín
Bề mặt	Inox sáng hoặc hoàn thiện công nghiệp
Môi trường sử dụng	Nước, khí nén và môi chất phù hợp với inox 304

Các quy cách côn thu ren inox 304 DN80:

Quy cách	Đầu lớn	Đầu nhỏ
DN80/65	3 inch	2 1/2 inch
DN80/50	3 inch	2 inch
DN80/40	3 inch	1 1/2 inch
DN80/32	3 inch	1 1/4 inch
DN80/25	3 inch	1 inch
DN80/20	3 inch	3/4 inch
DN80/15	3 inch	1/2 inch

Các quy cách DN80/65, DN80/50, DN80/40, DN80/32 và DN80/25 được ghi nhận trong danh mục côn thu ren inox 304 của nhà cung cấp. DN80/20 và DN80/15 có thể gặp ở một số dòng sản phẩm khác. Vì vậy, cần xác nhận đúng quy cách trước khi đặt hàng.

Không nên mặc định tất cả côn thu DN80 đều có áp suất PN16 hoặc PN40. Khả năng chịu áp lực phụ thuộc vào thiết kế thân, độ dày, kiểu ren, chất lượng gia công và tiêu chuẩn sản xuất. Tương tự, giới hạn nhiệt độ cần căn cứ vào catalogue của đúng mẫu phụ kiện, đặc biệt khi mối nối sử dụng thêm vật liệu làm kín.

Cấu tạo của côn thu ren inox 304 DN80

Ở kích thước DN80, phụ kiện có thân lớn hơn các dòng DN15, DN20 hoặc DN25. Kết cấu cần đảm bảo liên kết chắc chắn giữa đường ống chính và đường ống nhánh, đồng thời duy trì độ kín tại vị trí nối ren.

Cấu tạo cơ bản gồm:

• Thân giảm inox 304: Là bộ phận chính có hình dạng thu từ đầu DN80 xuống đầu nhỏ hơn. Thân được chế tạo từ thép không gỉ SUS304, có nhiệm vụ liên kết và duy trì kết cấu của phụ kiện.
• Đầu kết nối DN80: Có kích thước danh nghĩa 3 inch, dùng để lắp với đường ống hoặc phụ kiện cùng cỡ. Phần ren phải đúng tiêu chuẩn để tránh tình trạng lắp không khớp.
• Đầu thu kích thước nhỏ: Được gia công theo quy cách như DN65, DN50, DN40, DN32 hoặc DN25. Đây là đầu kết nối với đường ống nhánh hoặc thiết bị có kích thước nhỏ hơn.
• Bề mặt ren: Được tạo hình để các vòng ren ăn khớp với chi tiết liên kết. Chất lượng gia công ren ảnh hưởng trực tiếp đến độ chắc chắn và khả năng làm kín.
• Bề mặt hoàn thiện: Có thể được xử lý sáng hoặc mờ tùy quy trình sản xuất. Bề mặt cần tương đối đồng đều, không có vết nứt, biến dạng hoặc ba via gây ảnh hưởng đến lắp đặt.

Trong quá trình kiểm tra, cần chú ý phần ren ở cả hai đầu. Một sản phẩm có thân đẹp nhưng ren bị sứt, lệch bước hoặc gia công không đồng đều vẫn có thể gây rò rỉ khi đưa vào vận hành.

Ưu điểm nổi bật của côn thu ren inox 304 DN80

Tạo điểm chuyển đổi kích thước gọn trong hệ thống

Côn thu DN80 cho phép chuyển từ tuyến ống 3 inch sang nhiều cỡ nhỏ hơn ngay tại vị trí kết nối. Nhờ đó, hệ thống có thể bố trí các nhánh dẫn phù hợp với từng thiết bị mà không cần sử dụng thêm nhiều chi tiết trung gian.

Phù hợp với môi trường có độ ẩm

Inox 304 có khả năng chống oxy hóa và chống ăn mòn trong nhiều môi trường thông dụng. Khi được sử dụng đúng điều kiện, phụ kiện hạn chế tình trạng gỉ sét bề mặt, góp phần duy trì tuổi thọ của tuyến ống.

Thuận tiện khi thay đổi thiết bị

Kết nối ren giúp việc tháo rời phụ kiện dễ dàng hơn so với mối nối hàn cố định. Đây là lợi thế tại các vị trí thường xuyên kiểm tra, thay thế hoặc điều chỉnh thiết bị trên đường ống.

Dễ kết hợp với hệ thống phụ kiện inox

Côn thu ren DN80 có thể kết hợp cùng van công nghiệp, co ren, tê ren, kép ren và các phụ kiện inox khác nếu cùng kích thước và tiêu chuẩn kết nối. Việc lựa chọn đồng bộ giúp hạn chế phát sinh sai lệch khi thi công.

Đáp ứng nhiều phương án chia nhánh

Một đầu DN80 có thể chuyển sang các kích thước nhỏ hơn tùy thiết kế. Điều này giúp kỹ thuật viên linh hoạt hơn khi bố trí đường ống cấp nước, khí nén hoặc hệ thống dẫn lưu chất phụ trợ.

Ứng dụng của côn thu ren inox 304 DN80

Côn thu ren inox 304 DN80 thường được sử dụng tại những vị trí cần giảm kích thước kết nối từ tuyến ống chính sang đường ống nhánh. Một số ứng dụng phổ biến gồm:

• Hệ thống cấp nước công trình: Chuyển từ tuyến ống DN80 sang các đường ống nhánh DN65, DN50 hoặc DN40 để cấp nước đến từng khu vực.
• Nhà máy và xưởng sản xuất: Kết nối đường ống chính với các thiết bị sử dụng nước kỹ thuật, khí nén hoặc môi chất phù hợp với vật liệu inox 304.
• Hệ thống khí nén: Sử dụng tại vị trí chuyển đổi kích thước đường ống cấp khí. Cần lựa chọn sản phẩm có thông số áp suất đáp ứng yêu cầu vận hành và kiểm tra độ kín mối nối.
• Hệ thống xử lý nước: Lắp đặt tại các điểm liên kết đường ống với van, thiết bị lọc hoặc cụm xử lý có kích thước kết nối nhỏ hơn.
• Đường ống phụ trợ trong nhà máy: Phù hợp với các tuyến dẫn nước, khí và một số chất lỏng không gây ăn mòn vượt quá khả năng của inox 304.
• Công trình cơ điện: Sử dụng tại các vị trí cần kết nối ren, thuận tiện cho việc tháo lắp và bảo trì sau này.

Đối với hệ thống dẫn hóa chất, nước biển hoặc môi trường chứa nhiều clorua, cần đánh giá khả năng chống ăn mòn trước khi sử dụng inox 304. Không nên lựa chọn vật liệu chỉ dựa trên tên gọi inox mà bỏ qua đặc tính của môi chất.

Phân biệt côn thu ren inox 304 DN80 với các phụ kiện khác

Khi lựa chọn phụ kiện giảm đường kính, người dùng thường nhầm lẫn giữa côn thu ren, côn thu hàn, lơ thu và kép giảm. Các sản phẩm này có thể cùng phục vụ mục đích chuyển đổi kích thước nhưng khác nhau về cấu tạo và phương thức kết nối.

Tiêu chí	Côn thu ren inox 304	Côn thu hàn inox	Lơ thu inox	Kép giảm inox
Chức năng	Chuyển đổi kích thước tại mối nối ren	Giảm đường kính hai đoạn ống	Tạo kết nối giảm kích thước theo thiết kế lơ thu	Liên kết hai đầu ren có kích thước khác nhau
Kiểu kết nối	Ren	Hàn	Ren	Ren
Cấu tạo	Thân giảm có hai đầu ren	Thân côn có hai đầu chờ hàn	Thân ngắn, có phần ren theo thiết kế	Thân nối với hai đầu ren khác cỡ
Phương pháp lắp	Vặn ren	Hàn vào đường ống	Vặn ren	Vặn ren
Khả năng tháo rời	Có thể tháo khi hệ thống cho phép	Khó tháo rời	Có thể tháo	Có thể tháo
Vị trí sử dụng	Hệ thống đường ống kết nối ren	Đường ống thiết kế theo kiểu hàn	Vị trí cần chuyển cỡ bằng lơ thu	Vị trí cần nối hai chi tiết ren khác kích thước

Cách lựa chọn theo nhu cầu:

• Nếu hai đầu đường ống đều sử dụng kết nối ren, nên chọn côn thu ren đúng kích thước và tiêu chuẩn ren.
• Nếu đường ống được thiết kế để hàn cố định, côn thu hàn sẽ phù hợp hơn.
• Nếu cần nối hai chi tiết có đầu ren ngoài khác kích thước, cần kiểm tra cấu tạo và chọn đúng loại kép giảm hoặc phụ kiện chuyển ren tương ứng.
• Không nên chọn phụ kiện chỉ dựa trên tên gọi vì cách đặt tên thương mại giữa các đơn vị cung cấp có thể khác nhau.

Hướng dẫn lắp đặt côn thu ren inox 304 DN80

Do DN80 là kích thước tương đối lớn, thao tác lắp đặt cần chú ý đến độ đồng tâm của đường ống và lực tác động lên mối nối. Nếu hai đầu kết nối bị lệch trục, ren có thể bị ăn khớp không đều, làm giảm độ kín và gây khó khăn khi tháo lắp.

Bước 1: Đối chiếu quy cách trước khi thi công

Kiểm tra đầu lớn DN80 và đầu thu theo đúng bản vẽ. Xác định chính xác kích thước đường ống, kiểu ren và tiêu chuẩn ren ở từng vị trí.

Bước 2: Kiểm tra tình trạng phụ kiện

Quan sát thân côn, bề mặt và các vòng ren. Không sử dụng sản phẩm có dấu hiệu nứt, móp, biến dạng hoặc ren bị hư hỏng.

Bước 3: Vệ sinh đầu nối

Làm sạch bụi bẩn, dầu mỡ và cặn bám trên đường ren của phụ kiện cũng như đường ống. Bước này giúp các vòng ren ăn khớp tốt hơn khi lắp.

Bước 4: Làm kín mối ren

Sử dụng băng tan hoặc keo làm kín ren phù hợp với loại ren và môi chất sử dụng. Lượng vật liệu làm kín cần vừa đủ, tránh để phần dư lọt sâu vào trong đường ống.

Bước 5: Lắp phụ kiện vào hệ thống

Đưa hai chi tiết vào đúng trục, vặn bằng tay để kiểm tra độ ăn khớp ban đầu. Sau đó dùng dụng cụ phù hợp để siết hoàn thiện. Không dùng lực quá lớn hoặc tác động làm xoắn đường ống.

Bước 6: Thử kín và nghiệm thu

Sau khi lắp đặt, tiến hành thử kín theo quy trình của hệ thống. Quan sát các vị trí ren để phát hiện hiện tượng rò rỉ. Nếu có sự cố, cần xả áp trước khi tháo kiểm tra và xử lý lại.

Với tuyến ống DN80, nên bố trí giá đỡ độc lập để hạn chế trọng lượng đường ống truyền trực tiếp lên phụ kiện. Điều này đặc biệt cần thiết tại các vị trí có rung động hoặc thường xuyên đóng mở van.

Những lưu ý khi lựa chọn và sử dụng côn thu ren inox 304 DN80

Để hạn chế sai sót khi mua và lắp đặt, cần kiểm tra sản phẩm theo các tiêu chí cụ thể thay vì chỉ căn cứ vào kích thước DN80.

• Chốt chính xác kích thước đầu thu: DN80/65 khác DN80/50 hoặc DN80/40. Cần ghi rõ cả hai kích thước khi đặt hàng để tránh nhầm lẫn.
• Xác định kiểu ren ở từng đầu: Kiểm tra ren trong hay ren ngoài, không mặc định mọi mẫu DN80 có cùng cấu tạo.
• Đối chiếu tiêu chuẩn ren: BSPT, BSPP và NPT có cấu tạo khác nhau. Không nên lắp ghép tùy tiện các loại ren không tương thích.
• Kiểm tra chất liệu inox: Nên yêu cầu thông tin vật liệu SUS304 từ nhà cung cấp hoặc tài liệu sản phẩm. Không thể xác định chính xác mác thép chỉ bằng quan sát màu sắc.
• Quan tâm đến áp suất làm việc: Cần chọn phụ kiện có thông số áp lực phù hợp với áp suất thiết kế của hệ thống, đặc biệt tại đường ống khí nén hoặc môi trường có áp lực biến động.
• Lựa chọn vật liệu làm kín phù hợp: Băng tan, keo ren hoặc vật liệu làm kín khác phải tương thích với môi chất và nhiệt độ vận hành.
• Không siết ren quá mức: Lực siết lớn có thể làm hỏng ren hoặc gây biến dạng phụ kiện.
• Hạn chế tải trọng lên mối nối: Đường ống DN80 cần được cố định bằng giá đỡ phù hợp, tránh rung lắc và lực kéo tác động lên côn thu.
• Kiểm tra định kỳ: Quan sát mối nối trong quá trình vận hành để phát hiện sớm dấu hiệu rò rỉ, ăn mòn hoặc lỏng ren.

Câu hỏi thường gặp về côn thu ren inox 304 DN80

Côn thu ren inox 304 DN80 tương đương bao nhiêu inch?

DN80 tương đương 3 inch. Đường kính ngoài ống thép phổ biến khoảng 88,9mm, thường được gọi là phi 90.

Côn thu ren inox 304 DN80 có những quy cách nào?

Các quy cách thường gặp gồm DN80/65, DN80/50, DN80/40, DN80/32 và DN80/25. Một số dòng sản phẩm có thêm DN80/20 và DN80/15. Cần kiểm tra danh mục thực tế của nhà cung cấp trước khi lựa chọn.

Côn thu ren inox 304 DN80 có phải làm từ inox SUS304 không?

Tên sản phẩm thể hiện vật liệu inox 304, nhưng khi mua cần kiểm tra catalogue, chứng từ hoặc xác nhận vật liệu từ nhà cung cấp. Trên thị trường còn có các dòng côn thu inox 201 và 316 với hình thức tương tự.

Côn thu ren DN80 sử dụng ren trong hay ren ngoài?

Tùy thiết kế của từng sản phẩm. Có mẫu hai đầu ren trong, cũng có mẫu kết hợp ren trong và ren ngoài. Người dùng cần xác định kiểu kết nối của đường ống trước khi đặt hàng.

Côn thu ren inox 304 DN80 chịu được áp lực bao nhiêu?

Không có một mức áp lực chung áp dụng cho tất cả côn thu DN80. Khả năng chịu áp phụ thuộc vào kết cấu, độ dày, tiêu chuẩn ren và quy định của nhà sản xuất. Cần kiểm tra catalogue của đúng sản phẩm để xác định thông số.

Có thể sử dụng côn thu ren inox 304 DN80 cho hệ thống khí nén không?

Có thể sử dụng nếu sản phẩm đáp ứng áp suất làm việc, tiêu chuẩn ren và yêu cầu làm kín của hệ thống khí nén. Cần kiểm tra kỹ thông số kỹ thuật trước khi đưa vào vận hành.

Inox 304 có phù hợp với đường ống nước ngoài trời không?

Inox 304 có khả năng chống ăn mòn tốt trong nhiều điều kiện thông thường, nên có thể sử dụng ở một số hệ thống ngoài trời. Tuy nhiên, tại khu vực gần biển hoặc nơi thường xuyên tiếp xúc với muối và hóa chất ăn mòn, cần đánh giá lại điều kiện môi trường trước khi chọn vật liệu.
