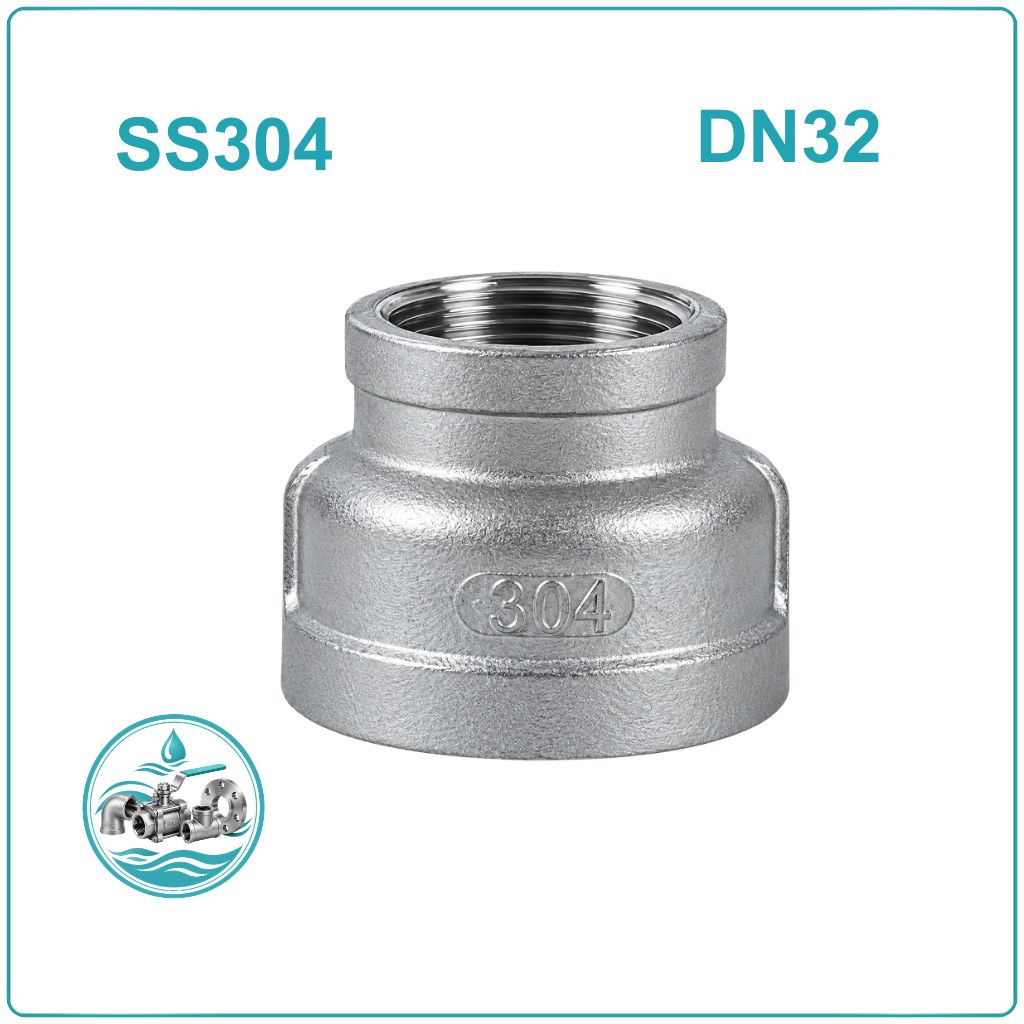

Côn thu ren inox 304 DN32 – Phụ kiện thu ren inox kích thước DN32

Côn thu ren inox 304 DN32 là phụ kiện được sử dụng để kết nối đường ống DN32 với đường ống hoặc thiết bị có kích thước nhỏ hơn. Sản phẩm có thiết kế hai đầu ren khác kích cỡ, giúp chuyển đổi đường kính ngay tại vị trí lắp đặt mà không cần sử dụng thêm đoạn ống chuyển tiếp.

Với vật liệu inox 304, phụ kiện có khả năng chống gỉ và chống ăn mòn tốt trong nhiều điều kiện sử dụng thông thường. Kết cấu nối ren cũng giúp quá trình thi công đơn giản, thuận tiện cho việc tháo lắp khi cần bảo trì hệ thống.

DN32 là kích thước danh nghĩa tương đương 1 1/4 inch, phi 42mm theo cách gọi thông dụng. Dòng côn thu này có thể được lựa chọn với nhiều đầu thu khác nhau, tùy theo yêu cầu kết nối của từng hệ thống.

Côn thu ren inox 304 DN32 là gì? Kích thước bao nhiêu?

Côn thu ren inox 304 DN32 là phụ kiện nối ống có một đầu kích thước DN32 và đầu còn lại được thu nhỏ để kết nối với đường ống có đường kính danh nghĩa thấp hơn.

Khác với phụ kiện nối thẳng, sản phẩm này đảm nhận nhiệm vụ chuyển đổi kích thước tại một điểm nhất định. Chẳng hạn, đường ống DN32 có thể kết nối với nhánh DN25, DN20 hoặc DN15 thông qua côn thu có đúng quy cách.

Kích thước đầu lớn DN32 tương đương 1 1/4 inch, thường được gọi là phi 42. Đầu nhỏ sẽ thay đổi theo từng mã sản phẩm.

Bảng quy đổi kích thước côn thu ren inox 304 DN32:

Quy cách	Đầu lớn	Đầu nhỏ
DN32/15	DN32 – 1 1/4 inch – phi 42mm	DN15 – 1/2 inch – phi 21mm
DN32/20	DN32 – 1 1/4 inch – phi 42mm	DN20 – 3/4 inch – phi 27mm
DN32/25	DN32 – 1 1/4 inch – phi 42mm	DN25 – 1 inch – phi 34mm

Lưu ý: Phi là cách quy đổi theo kích thước ống danh nghĩa, không phải đường kính đo trực tiếp của phần ren. Kích thước thực tế cần đối chiếu với tiêu chuẩn sản phẩm.

Thông số kỹ thuật côn thu ren inox 304 DN32

Thông số	Chi tiết
Tên sản phẩm	Côn thu ren inox 304 DN32
Kích thước đầu lớn	DN32 – 1 1/4 inch – phi 42mm
Kích thước đầu nhỏ	DN15, DN20, DN25
Vật liệu	Inox 304
Kiểu kết nối	Ren
Cấu tạo kết nối	Theo mẫu sản phẩm thực tế
Tiêu chuẩn ren	BSPT, BSPP hoặc NPT tùy loại
Áp lực làm việc	Theo thông số nhà sản xuất
Nhiệt độ làm việc	Theo thông số nhà sản xuất
Môi trường sử dụng	Nước, khí và lưu chất tương thích với inox 304
Xuất xứ	Tùy nhà sản xuất

Áp lực và nhiệt độ làm việc không nên xác định chỉ dựa vào kích thước DN32. Hai yếu tố này còn phụ thuộc vào độ dày thân, kết cấu ren, chất lượng gia công và điều kiện vận hành. Khi sử dụng cho hệ thống áp lực, cần kiểm tra tài liệu kỹ thuật của đúng sản phẩm.

Cấu tạo của côn thu ren inox 304 DN32

Côn thu ren DN32 có cấu tạo tập trung vào phần thân chuyển tiếp và hai đầu kết nối. Mỗi bộ phận được gia công nhằm bảo đảm khả năng liên kết với đường ống có kích thước khác nhau.

• Thân côn thu: Là bộ phận chính, được chế tạo từ inox 304. Phần thân có nhiệm vụ dẫn lưu chất và liên kết hai đầu ren.
• Đầu kết nối DN32: Là đầu có kích thước danh nghĩa 1 1/4 inch, dùng để ghép với đường ống hoặc phụ kiện DN32.
• Đầu thu nhỏ: Có kích thước DN15, DN20 hoặc DN25 tùy quy cách. Bộ phận này giúp kết nối với đường ống hoặc thiết bị có kích thước nhỏ hơn.
• Bề mặt ren: Được gia công để tạo sự ăn khớp với chi tiết kết nối. Độ chính xác của ren ảnh hưởng trực tiếp đến khả năng lắp ghép và độ kín của mối nối.

Tùy mẫu sản phẩm, hình dáng bên ngoài có thể là dạng tròn hoặc có phần cạnh hỗ trợ thao tác bằng dụng cụ. Vì vậy, khi lựa chọn cần kiểm tra hình ảnh và cấu tạo thực tế thay vì chỉ dựa vào tên gọi.

Ưu điểm nổi bật của côn thu ren inox 304 DN32

Côn thu DN32 phù hợp với những hệ thống cần giảm kích thước đường ống nhưng vẫn duy trì kết nối ren. Một số ưu điểm đáng chú ý gồm:

Chuyển đổi kích thước linh hoạt

Một phụ kiện có thể giải quyết điểm kết nối giữa đường ống DN32 và nhánh ống nhỏ hơn. Người lắp đặt không cần gia công một đoạn chuyển đổi riêng nếu đã có đúng quy cách côn thu.

Vật liệu inox 304 bền và chống gỉ

Inox 304 có khả năng chống ăn mòn trong môi trường nước và độ ẩm thông thường. Bề mặt kim loại cũng dễ vệ sinh, phù hợp với nhiều hệ thống cần duy trì độ sạch của đường ống.

Thi công bằng kết nối ren

Không cần hàn trực tiếp tại vị trí lắp đặt. Điều này giúp giảm công đoạn thi công, đặc biệt hữu ích khi hệ thống có nhiều điểm nối hoặc cần thay đổi cấu hình.

Thuận tiện cho bảo dưỡng

Khi cần kiểm tra thiết bị hoặc thay thế phụ kiện, mối nối ren có thể tháo rời nếu được lắp đặt đúng kỹ thuật và không bị ăn mòn, kẹt ren.

Khả năng ứng dụng đa dạng

Sản phẩm có thể được sử dụng trong hệ thống cấp nước, khí nén và một số dây chuyền công nghiệp khi điều kiện áp lực, nhiệt độ và tính chất lưu chất phù hợp.

Ứng dụng của côn thu ren inox 304 DN32

Với đầu kết nối DN32 tương đối lớn so với các dòng phụ kiện ren nhỏ, côn thu inox 304 DN32 thường được bố trí tại những vị trí cần chuyển từ tuyến ống chính sang nhánh có lưu lượng hoặc kích thước kết nối thấp hơn.

Các ứng dụng thường gặp:

• Hệ thống cấp nước nhà xưởng: Chuyển từ đường ống DN32 sang các nhánh DN25, DN20 hoặc DN15 để cấp nước cho từng khu vực.
• Hệ thống khí nén: Kết nối đường ống phân phối với các thiết bị sử dụng khí có đầu ren nhỏ hơn, nếu thông số áp lực của phụ kiện đáp ứng yêu cầu.
• Dây chuyền sản xuất: Lắp tại các vị trí kết nối van, thiết bị phụ trợ và đường ống dẫn lưu chất.
• Hệ thống xử lý nước: Sử dụng trong các cụm đường ống có môi trường làm việc tương thích với inox 304.
• Công trình dân dụng và thương mại: Hỗ trợ thay đổi kích thước đường ống tại những vị trí kết nối thiết bị hoặc chia nhánh.

Không nên sử dụng inox 304 cho mọi loại hóa chất hoặc môi trường ăn mòn mạnh. Với lưu chất đặc thù, cần kiểm tra khả năng tương thích vật liệu trước khi đưa phụ kiện vào vận hành.

Phân biệt côn thu ren inox 304 DN32 với các phụ kiện khác

Trong nhóm phụ kiện ren inox, côn thu có thể bị nhầm với lơ thu, măng sông thu hoặc kép ren giảm. Việc phân biệt dựa trên cấu tạo và kiểu kết nối sẽ giúp lựa chọn đúng sản phẩm.

Tiêu chí	Côn thu ren inox 304	Lơ thu inox	Măng sông thu inox	Kép ren giảm inox
Chức năng	Chuyển đổi kích thước tại điểm nối	Tạo kết nối thu theo cấu tạo của lơ thu	Nối hai đầu ren ngoài có kích thước khác nhau	Kết nối hai chi tiết có ren trong khác cỡ
Cấu tạo	Thân thu với hai đầu kết nối khác kích thước	Dạng đầu nối thu, có phần ren theo thiết kế	Thân nối dạng ống, thường có ren trong hai đầu	Thân trụ có hai đầu ren ngoài khác kích thước
Kiểu ren	Theo mẫu sản phẩm	Theo mẫu sản phẩm	Thường là ren trong	Ren ngoài
Vị trí lắp	Điểm chuyển từ DN32 sang cỡ nhỏ hơn	Vị trí cần kết nối theo quy cách lơ thu	Giữa hai phụ kiện có đầu ren ngoài	Giữa hai thiết bị hoặc phụ kiện có ren trong
Điểm cần kiểm tra	Kích thước đầu lớn, đầu nhỏ và chuẩn ren	Chiều dài, kiểu đầu nối và quy cách ren	Kích thước hai đầu và chiều dài thân	Kích thước ren, chiều dài và khả năng ăn khớp

Điểm quan trọng là không nên lựa chọn phụ kiện chỉ dựa trên tên gọi hoặc kích thước DN. Cần xác định chi tiết nào có ren trong, chi tiết nào có ren ngoài và chuẩn ren đang sử dụng trong hệ thống.

Hướng dẫn lắp đặt côn thu ren inox 304 DN32

Đối với phụ kiện DN32, việc lắp đặt cần chú ý đến độ đồng tâm và khả năng ăn khớp của hai đầu ren. Thực hiện đúng trình tự giúp hạn chế tình trạng chéo ren, rò rỉ hoặc hư hỏng khi vận hành.

Bước 1: Kiểm tra quy cách sản phẩm

Xác định đúng mã côn thu DN32/15, DN32/20 hoặc DN32/25 theo yêu cầu. Kiểm tra kích thước của hai đầu kết nối trước khi đưa vào thi công.

Bước 2: Đối chiếu chuẩn ren

Kiểm tra tiêu chuẩn ren của côn thu và phụ kiện đi kèm. Không nên cố lắp nếu hai bên khác chuẩn ren hoặc không tương thích về kích thước.

Bước 3: Làm sạch vị trí kết nối

Loại bỏ bụi bẩn, dầu mỡ và các tạp chất trên bề mặt ren. Kiểm tra xem ren có bị móp, sứt hoặc biến dạng hay không.

Bước 4: Sử dụng vật liệu làm kín

Dùng băng tan hoặc vật liệu làm kín phù hợp với chuẩn ren và môi trường lưu chất. Không sử dụng vật liệu làm kín tùy tiện vì có thể ảnh hưởng đến độ kín của mối nối.

Bước 5: Tiến hành lắp ghép

Đưa hai đầu ren vào đúng vị trí, vặn theo chiều kết nối và giữ cho các chi tiết thẳng trục. Khi siết bằng dụng cụ, cần kiểm soát lực để tránh làm hỏng ren.

Bước 6: Kiểm tra vận hành

Sau khi hoàn thiện, tiến hành kiểm tra độ kín trong điều kiện vận hành phù hợp. Quan sát cả hai đầu nối và xử lý nếu xuất hiện dấu hiệu rò rỉ.

Những lưu ý khi lựa chọn và sử dụng côn thu ren inox 304 DN32

Để phụ kiện phát huy đúng chức năng và hạn chế sự cố trong quá trình sử dụng, cần quan tâm đến những yếu tố sau:

• Chọn đúng kích thước đầu thu theo đường ống hoặc thiết bị cần kết nối.
• Xác định chính xác DN32 tương đương 1 1/4 inch, phi 42mm theo quy đổi cỡ ống.
• Kiểm tra chuẩn ren BSPT, BSPP hoặc NPT trước khi lắp đặt.
• Ưu tiên sản phẩm có ren gia công đều, không bị sứt mẻ hoặc lệch bước.
• Kiểm tra vật liệu inox 304, tránh nhầm lẫn với inox 201 hoặc các vật liệu khác.
• Không siết ren quá mức, đặc biệt khi kết nối với phụ kiện có vật liệu hoặc độ cứng khác nhau.
• Lựa chọn vật liệu làm kín phù hợp với lưu chất.
• Đối chiếu áp lực và nhiệt độ làm việc với tài liệu kỹ thuật của nhà sản xuất.
• Không sử dụng sản phẩm trong môi trường hóa chất có tính ăn mòn vượt quá khả năng chịu đựng của inox 304.

Câu hỏi thường gặp về côn thu ren inox 304 DN32

Côn thu ren inox 304 DN32 tương đương bao nhiêu inch?

DN32 tương đương 1 1/4 inch. Theo cách quy đổi kích thước ống thông dụng, DN32 thường được gọi là phi 42mm.

Côn thu ren inox 304 DN32 có những quy cách đầu thu nào?

Các quy cách thường gặp gồm DN32/15, DN32/20 và DN32/25. Tuy nhiên, cần kiểm tra danh mục sản phẩm thực tế để xác nhận những kích thước đang được cung cấp.

Côn thu DN32/25 có nghĩa là gì?

Đây là quy cách có đầu lớn DN32 và đầu nhỏ DN25. Theo kích thước quy đổi, đầu lớn tương đương 1 1/4 inch, phi 42mm; đầu nhỏ tương đương 1 inch, phi 34mm.

Inox 304 có phù hợp với hệ thống nước không?

Có. Inox 304 được sử dụng phổ biến trong nhiều hệ thống cấp nước nhờ khả năng chống gỉ và chống ăn mòn tương đối tốt. Tuy nhiên, cần xem xét thành phần nước và điều kiện vận hành cụ thể.

Côn thu ren inox 304 DN32 có dùng cho khí nén được không?

Có thể sử dụng nếu sản phẩm đáp ứng áp lực làm việc, tiêu chuẩn ren và yêu cầu kỹ thuật của hệ thống khí nén. Không nên tự mặc định khả năng chịu áp chỉ dựa vào vật liệu inox 304.

Làm thế nào để hạn chế rò rỉ tại vị trí lắp côn thu DN32?

Cần chọn đúng chuẩn ren, làm sạch bề mặt trước khi lắp, sử dụng vật liệu làm kín phù hợp và siết đúng lực. Sau khi lắp đặt nên kiểm tra độ kín trước khi vận hành chính thức.
