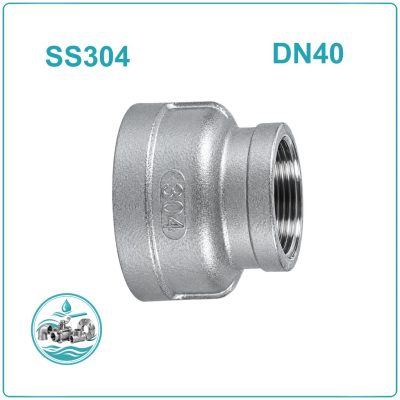

Côn thu ren inox 304 DN40 – Phụ kiện chuyển đổi kích thước đường ống

Côn thu ren inox 304 DN40 là phụ kiện được sử dụng để kết nối đường ống DN40 với các đường ống hoặc thiết bị có kích thước nhỏ hơn. Sản phẩm có hai đầu ren khác kích cỡ, cho phép chuyển đổi đường kính tại vị trí kết nối mà không cần gia công thêm đoạn ống trung gian.

Được chế tạo từ thép không gỉ SUS304, phụ kiện có khả năng chống gỉ, hạn chế ăn mòn và duy trì độ bền trong nhiều điều kiện làm việc thông thường. Kiểu kết nối ren giúp việc lắp đặt tương đối nhanh chóng, đồng thời thuận tiện khi cần tháo rời để bảo dưỡng hoặc thay thế.

DN40 tương đương 1 1/2 inch, phi 49mm theo cách quy đổi kích thước ống thông dụng. Sản phẩm có nhiều quy cách đầu thu, đáp ứng nhu cầu kết nối từ đường ống DN40 xuống các kích thước nhỏ hơn.

Côn thu ren inox 304 DN40 là gì? Kích thước bao nhiêu?

Côn thu ren inox 304 DN40 là phụ kiện đường ống có chức năng kết nối hai đầu ống khác kích thước bằng phương pháp nối ren. Trong đó, đầu lớn có kích thước danh nghĩa DN40, đầu còn lại được thu nhỏ theo từng quy cách cụ thể.

Điểm quan trọng khi lựa chọn sản phẩm DN40 là xác định đúng kích thước đầu thu. Một đường ống DN40 có thể cần chuyển xuống DN32 để kết nối với tuyến ống phụ, hoặc thu xuống DN25, DN20, DN15 để lắp với thiết bị có đầu ren nhỏ hơn.

Bảng quy đổi kích thước côn thu ren inox 304 DN40:

Quy cách	Đầu lớn	Đầu nhỏ
DN40/15	DN40 – 1 1/2 inch – phi 49mm	DN15 – 1/2 inch – phi 21mm
DN40/20	DN40 – 1 1/2 inch – phi 49mm	DN20 – 3/4 inch – phi 27mm
DN40/25	DN40 – 1 1/2 inch – phi 49mm	DN25 – 1 inch – phi 34mm
DN40/32	DN40 – 1 1/2 inch – phi 49mm	DN32 – 1 1/4 inch – phi 42mm

Lưu ý: Phi là kích thước quy đổi theo cỡ ống danh nghĩa, không phải đường kính đo trực tiếp của phần ren. Cần kiểm tra kiểu ren và kích thước thực tế của sản phẩm trước khi lắp đặt.

Thông số kỹ thuật côn thu ren inox 304 DN40

Thông số	Chi tiết
Tên sản phẩm	Côn thu ren inox 304 DN40
Kích thước đầu lớn	DN40 – 1 1/2 inch – phi 49mm
Kích thước đầu nhỏ	DN15, DN20, DN25, DN32
Vật liệu	Inox 304 (SUS304)
Kiểu kết nối	Ren
Cấu tạo đầu nối	Theo mẫu sản phẩm
Tiêu chuẩn ren	BSPT, BSPP hoặc NPT tùy loại
Áp lực làm việc	Theo catalogue nhà sản xuất
Nhiệt độ làm việc	Theo cấu tạo và giới hạn kỹ thuật của sản phẩm
Môi trường sử dụng	Nước, khí và lưu chất tương thích với inox 304
Xuất xứ	Tùy nhà sản xuất

Đối với kích thước DN40, cần quan tâm đến độ chính xác của phần ren và độ dày thân phụ kiện. Không nên mặc định mọi sản phẩm đều đạt PN16 hoặc PN25 nếu chưa có tài liệu kỹ thuật xác nhận. Áp lực và nhiệt độ cho phép phải căn cứ vào thông số của đúng mẫu hàng.

Cấu tạo của côn thu ren inox 304 DN40

Côn thu ren inox 304 DN40 có kết cấu gồm phần thân chuyển tiếp và hai đầu kết nối. So với những phụ kiện nối thẳng, sản phẩm có sự khác biệt về kích thước hai đầu nhằm đáp ứng yêu cầu thu giảm đường kính.

• Thân phụ kiện: Được chế tạo từ inox 304, có nhiệm vụ liên kết hai đầu ren và tạo đường dẫn cho lưu chất đi qua. Phần thân cần có độ hoàn thiện tốt, không xuất hiện vết nứt hoặc khuyết tật ảnh hưởng đến khả năng làm việc.
• Đầu ren DN40: Là đầu kết nối kích thước 1 1/2 inch, dùng để ghép với đường ống hoặc phụ kiện có quy cách tương ứng.
• Đầu ren thu nhỏ: Có thể là DN32, DN25, DN20 hoặc DN15 tùy mã sản phẩm. Đây là phần giúp chuyển từ đường ống chính sang đường ống hoặc thiết bị có kích thước nhỏ hơn.
• Bề mặt gia công: Phần ren được tạo hình để ăn khớp với đầu nối tương ứng. Bề mặt inox có thể được hoàn thiện dạng sáng hoặc mờ tùy nhà sản xuất.

Cấu tạo thực tế có thể khác nhau giữa các dòng hàng, đặc biệt ở kiểu ren trong, ren ngoài hoặc kết hợp hai dạng ren. Vì vậy, cần kiểm tra mẫu sản phẩm trước khi xác định phương án lắp ghép.

Ưu điểm nổi bật của côn thu ren inox 304 DN40

Côn thu DN40 được sử dụng khi hệ thống cần giảm kích thước kết nối nhưng vẫn muốn giữ phương pháp lắp ren. Những đặc điểm dưới đây là lý do sản phẩm được lựa chọn trong nhiều công trình.

Vật liệu inox 304 có khả năng chống ăn mòn

SUS304 chứa thành phần crom và niken, giúp hình thành lớp màng bảo vệ trên bề mặt kim loại. Nhờ đó, phụ kiện có khả năng chống gỉ trong môi trường nước và độ ẩm thông thường tốt hơn nhiều loại thép carbon không được bảo vệ.

Giải quyết điểm chuyển đổi đường kính

Thay vì sử dụng nhiều chi tiết nối trung gian, côn thu cho phép kết nối trực tiếp hai kích thước khác nhau nếu đúng quy cách. Điều này giúp bố trí đường ống gọn hơn tại những vị trí có không gian hạn chế.

Kết nối ren thuận tiện cho thi công

Sản phẩm không yêu cầu hàn trực tiếp tại điểm lắp đặt. Người thi công có thể sử dụng dụng cụ lắp ren thông thường, giảm công đoạn chuẩn bị và thuận tiện khi cải tạo hệ thống.

Dễ dàng kiểm tra và bảo trì

Mối nối ren có thể tháo rời khi cần thay thế thiết bị hoặc kiểm tra đường ống. Đây là ưu điểm đáng chú ý đối với những hệ thống có nhiều van và phụ kiện cần bảo dưỡng định kỳ.

Bề mặt inox dễ vệ sinh

Bề mặt inox 304 có thể được làm sạch tương đối thuận tiện, phù hợp với những vị trí yêu cầu vệ sinh thường xuyên. Tuy nhiên, khả năng sử dụng trong ngành thực phẩm hoặc dược phẩm còn phụ thuộc vào tiêu chuẩn hoàn thiện và yêu cầu vệ sinh của toàn bộ hệ thống.

Ứng dụng của côn thu ren inox 304 DN40

Với đầu kết nối DN40, sản phẩm thường được bố trí tại những vị trí chuyển tiếp giữa đường ống có kích thước lớn hơn và các nhánh dẫn hoặc thiết bị có kích thước nhỏ hơn.

Một số ứng dụng phổ biến:

• Hệ thống cấp nước công nghiệp: Sử dụng để chuyển từ tuyến ống DN40 sang các nhánh DN32, DN25 hoặc kích thước nhỏ hơn.
• Hệ thống khí nén: Kết nối đường ống phân phối với thiết bị sử dụng khí có đầu ren nhỏ hơn, khi áp lực làm việc phù hợp.
• Nhà máy sản xuất: Lắp tại các vị trí kết nối van, thiết bị phụ trợ và đường ống dẫn lưu chất.
• Hệ thống xử lý nước: Sử dụng tại các cụm đường ống có môi trường làm việc tương thích với inox 304.
• Hệ thống dẫn chất lỏng: Kết nối các tuyến ống và thiết bị có kích thước khác nhau trong giới hạn kỹ thuật của sản phẩm.

Đối với hệ thống dẫn hóa chất, nước biển hoặc lưu chất chứa nhiều clorua, cần đánh giá khả năng chống ăn mòn trước khi lựa chọn inox 304. Không phải mọi môi trường công nghiệp đều phù hợp với loại vật liệu này.

Phân biệt côn thu ren inox 304 DN40 với các phụ kiện khác

Côn thu ren, lơ thu, măng sông thu và kép ren giảm đều có thể xuất hiện tại các vị trí kết nối khác kích thước. Tuy nhiên, cấu tạo và kiểu ren của chúng không hoàn toàn giống nhau.

Tiêu chí	Côn thu ren inox 304	Lơ thu inox	Măng sông thu inox	Kép ren giảm inox
Công dụng	Chuyển đổi kích thước đường ống	Tạo kết nối thu theo cấu tạo của lơ thu	Nối hai đầu ren ngoài khác kích thước	Ghép hai chi tiết có ren trong khác cỡ
Hình dáng	Thân chuyển tiếp giữa hai đầu khác kích thước	Dạng đầu nối thu, tùy thiết kế	Thân dạng ống, thường có ren trong hai đầu	Thân trụ có ren ngoài ở hai đầu
Kiểu kết nối	Theo mẫu sản phẩm	Theo mẫu sản phẩm	Thường là ren trong	Ren ngoài
Kích thước	Một đầu DN40, đầu còn lại nhỏ hơn	Có nhiều quy cách thu	Hai đầu có thể khác kích thước	Hai đầu ren có thể khác kích thước
Vị trí sử dụng	Điểm chuyển đổi đường kính	Vị trí cần kết nối theo quy cách lơ thu	Nối hai phụ kiện có ren ngoài	Nối hai thiết bị hoặc phụ kiện có ren trong
Yếu tố cần kiểm tra	Kích thước hai đầu và chuẩn ren	Kiểu đầu nối, kích thước ren	Đường kính ren và chiều dài thân	Bước ren, kích thước và chiều dài

Khi mua phụ kiện, cần xác định rõ kiểu kết nối của hai chi tiết cần ghép. Chọn đúng DN nhưng sai chuẩn ren vẫn có thể khiến mối nối không lắp được hoặc không bảo đảm độ kín.

Hướng dẫn lắp đặt côn thu ren inox 304 DN40

Với kích thước DN40, việc lắp đặt cần chú ý đến độ đồng tâm giữa hai đầu kết nối. Nếu thao tác không đúng, ren có thể bị chéo hoặc hư hỏng, gây khó khăn khi tháo lắp về sau.

Bước 1: Xác định đúng quy cách

Kiểm tra đầu lớn DN40 và kích thước đầu thu cần sử dụng. Đối chiếu thông tin trên sản phẩm với đường ống hoặc thiết bị sẽ kết nối.

Bước 2: Kiểm tra chuẩn ren

Xác định ren BSPT, BSPP hay NPT. Không nên ghép các loại ren khác tiêu chuẩn chỉ vì chúng có đường kính gần giống nhau.

Bước 3: Vệ sinh đầu kết nối

Làm sạch bụi bẩn, dầu mỡ và mạt kim loại trên bề mặt ren. Kiểm tra các vòng ren để phát hiện tình trạng móp, sứt hoặc biến dạng.

Bước 4: Tiến hành làm kín

Sử dụng băng tan hoặc vật liệu làm kín chuyên dụng phù hợp với loại ren và lưu chất. Thực hiện đúng hướng dẫn của nhà sản xuất vật liệu làm kín.

Bước 5: Lắp côn thu vào hệ thống

Đưa hai đầu kết nối vào đúng vị trí, vặn ren thẳng trục và siết bằng dụng cụ phù hợp. Tránh dùng lực quá lớn lên thân phụ kiện hoặc phần ren.

Bước 6: Kiểm tra sau khi hoàn thiện

Cho hệ thống vận hành thử trong điều kiện kiểm tra an toàn. Quan sát cả hai đầu nối, kiểm tra dấu hiệu rò rỉ và xử lý trước khi đưa vào hoạt động chính thức.

Những lưu ý khi lựa chọn và sử dụng côn thu ren inox 304 DN40

Để tránh nhầm lẫn khi đặt mua và hạn chế sự cố trong quá trình sử dụng, cần lưu ý những vấn đề sau:

• Xác định đúng DN40 tương đương 1 1/2 inch, phi 49mm theo quy đổi cỡ ống.
• Chọn đúng đầu thu DN32, DN25, DN20 hoặc DN15 theo yêu cầu kết nối thực tế.
• Kiểm tra kiểu ren trong, ren ngoài hoặc kết hợp hai loại ren.
• Đối chiếu tiêu chuẩn ren của côn thu với van, đường ống và thiết bị đi kèm.
• Kiểm tra chất liệu inox 304, tránh nhầm lẫn với inox 201 hoặc các loại vật liệu khác.
• Quan sát bề mặt và phần ren, không chọn sản phẩm có dấu hiệu nứt, méo hoặc gia công lỗi.
• Sử dụng vật liệu làm kín phù hợp với điều kiện vận hành.
• Không siết quá lực khiến ren bị biến dạng hoặc hư hỏng.
• Kiểm tra giới hạn áp lực và nhiệt độ theo catalogue của nhà sản xuất.
• Đánh giá khả năng tương thích của inox 304 nếu sử dụng trong môi trường hóa chất hoặc có tính ăn mòn cao.

Câu hỏi thường gặp về côn thu ren inox 304 DN40

Côn thu ren inox 304 DN40 tương đương bao nhiêu inch?

DN40 tương đương 1 1/2 inch. Theo cách quy đổi cỡ ống thông dụng, kích thước này thường được gọi là phi 49mm.

Côn thu ren inox 304 DN40 có những quy cách nào?

Các quy cách thường gặp gồm DN40/15, DN40/20, DN40/25 và DN40/32. Mỗi mã sản phẩm có đầu lớn DN40 và đầu nhỏ tương ứng với kích thước ghi trong quy cách.

DN40/25 có nghĩa là gì?

DN40/25 là côn thu có đầu lớn DN40 và đầu nhỏ DN25. Theo quy đổi thông dụng, hai đầu lần lượt tương đương 1 1/2 inch (phi 49mm) và 1 inch (phi 34mm).

Côn thu ren inox 304 DN40 có chịu được áp lực cao không?

Khả năng chịu áp lực phụ thuộc vào thiết kế thân, độ dày vật liệu, chất lượng ren và tiêu chuẩn sản xuất. Cần kiểm tra thông số áp lực do nhà sản xuất công bố thay vì chỉ căn cứ vào tên vật liệu.

Inox 304 có bị gỉ khi sử dụng lâu dài không?

Inox 304 có khả năng chống gỉ tốt trong nhiều môi trường thông thường, nhưng vẫn có thể bị ăn mòn nếu tiếp xúc lâu dài với hóa chất hoặc môi trường chứa nhiều clorua. Điều kiện sử dụng và vệ sinh bề mặt cũng ảnh hưởng đến độ bền.

Côn thu ren DN40 có thể kết nối với van inox không?

Có thể nếu kích thước, kiểu ren và tiêu chuẩn ren của hai chi tiết tương thích. Trước khi lắp đặt cần kiểm tra cả đầu ren trong và ren ngoài để bảo đảm khả năng ghép nối.
