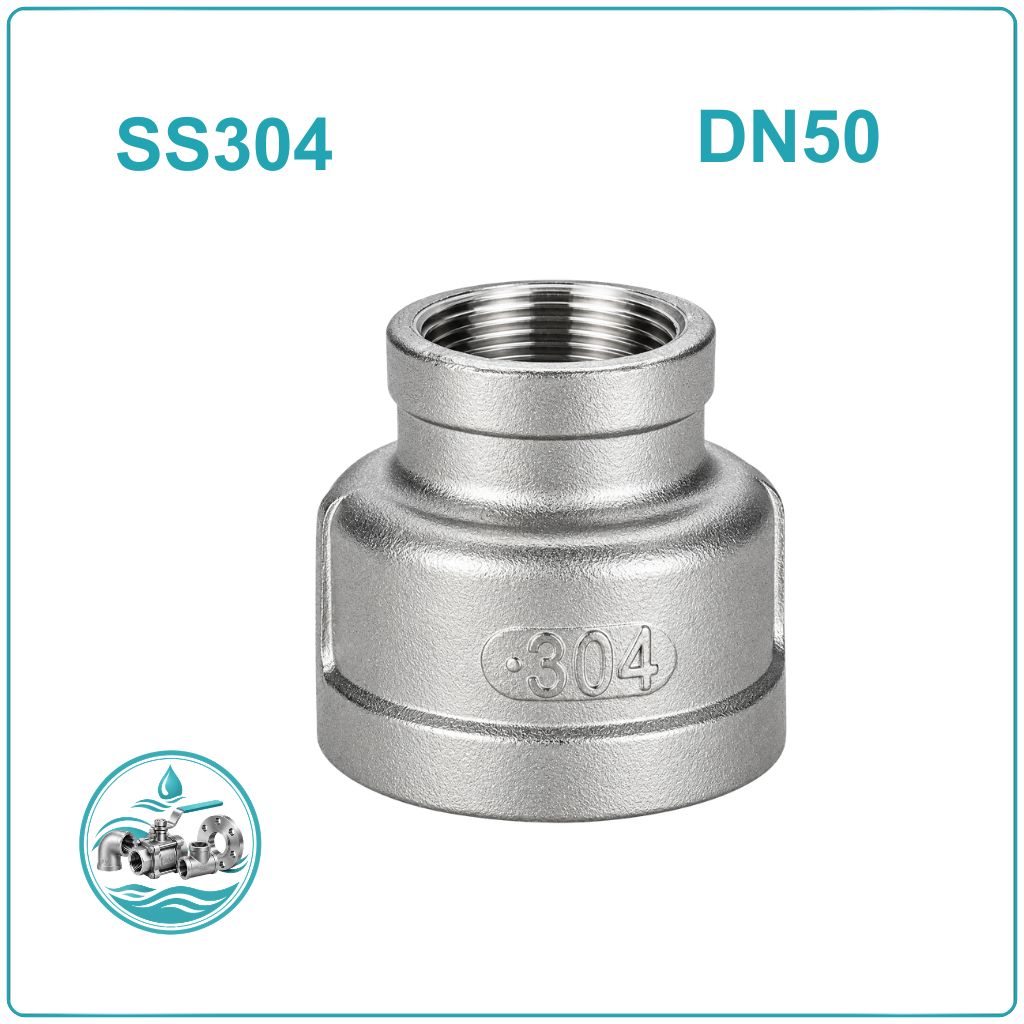

Côn thu ren inox 304 DN50 – Phụ kiện thu giảm đường ống inox

Côn thu ren inox 304 DN50 là phụ kiện được sử dụng tại những vị trí cần chuyển đổi từ đường ống kích thước DN50 sang các đường ống hoặc thiết bị có đầu kết nối nhỏ hơn. Sản phẩm có hai đầu ren khác kích thước, giúp tạo mối nối chuyển tiếp mà không cần sử dụng phương pháp hàn.

Vật liệu inox 304 (SUS304) giúp phụ kiện có khả năng chống gỉ, hạn chế ăn mòn trong môi trường nước và nhiều điều kiện công nghiệp thông thường. Bề mặt kim loại dễ vệ sinh, kết cấu tương đối chắc chắn và phù hợp với các hệ thống sử dụng phụ kiện nối ren.

DN50 tương đương 2 inch, phi 60mm theo quy đổi kích thước ống thông dụng. Với nhiều lựa chọn đầu thu, sản phẩm có thể kết nối đường ống DN50 với các kích thước DN40, DN32, DN25, DN20 và DN15 tùy quy cách.

Côn thu ren inox 304 DN50 là gì? Kích thước bao nhiêu?

Côn thu ren inox 304 DN50 là phụ kiện nối ống có chức năng giảm kích thước kết nối từ DN50 xuống một kích thước nhỏ hơn. Sản phẩm thường được lắp tại vị trí đường ống chính cần chuyển sang nhánh dẫn, van hoặc thiết bị có đầu ren nhỏ hơn.

Đặc điểm nhận biết của dòng phụ kiện này là hai đầu kết nối không cùng kích thước. Đầu lớn DN50 tương đương 2 inch, thường gọi là phi 60; đầu còn lại được gia công theo từng quy cách thu.

Để tránh nhầm lẫn khi lựa chọn, có thể tham khảo bảng kích thước sau:

Bảng quy đổi kích thước côn thu ren inox 304 DN50

Quy cách	Đầu lớn	Đầu nhỏ
DN50/15	DN50 – 2 inch – phi 60mm	DN15 – 1/2 inch – phi 21mm
DN50/20	DN50 – 2 inch – phi 60mm	DN20 – 3/4 inch – phi 27mm
DN50/25	DN50 – 2 inch – phi 60mm	DN25 – 1 inch – phi 34mm
DN50/32	DN50 – 2 inch – phi 60mm	DN32 – 1 1/4 inch – phi 42mm
DN50/40	DN50 – 2 inch – phi 60mm	DN40 – 1 1/2 inch – phi 49mm

Lưu ý: Các giá trị phi là cách quy đổi theo kích thước ống danh nghĩa, không phải đường kính đo trực tiếp của phần ren. Cần kiểm tra tiêu chuẩn ren và quy cách thực tế trước khi lắp đặt.

Thông số kỹ thuật côn thu ren inox 304 DN50

Thông số	Chi tiết
Tên sản phẩm	Côn thu ren inox 304 DN50
Kích thước đầu lớn	DN50 – 2 inch – phi 60mm
Kích thước đầu nhỏ	DN15, DN20, DN25, DN32, DN40
Vật liệu	Inox 304 (SUS304)
Kiểu kết nối	Ren
Cấu tạo ren	Theo mẫu sản phẩm
Tiêu chuẩn ren	BSPT, BSPP hoặc NPT tùy loại
Áp lực làm việc	Theo catalogue nhà sản xuất
Nhiệt độ làm việc	Theo giới hạn kỹ thuật của sản phẩm
Môi trường sử dụng	Nước, khí và lưu chất tương thích với inox 304
Xuất xứ	Tùy nhà sản xuất

Khi lựa chọn côn thu DN50, ngoài kích thước cần chú ý đến độ dày thân và chất lượng gia công ren. Đây là những yếu tố ảnh hưởng đến khả năng chịu tải và độ kín của mối nối.

Không nên mặc định phụ kiện DN50 nào cũng đạt PN16, PN25 hoặc một mức nhiệt độ cố định. Nếu lắp đặt trong hệ thống áp lực, cần đối chiếu thông số được nhà sản xuất công bố để bảo đảm an toàn.

Cấu tạo của côn thu ren inox 304 DN50

Côn thu ren inox 304 DN50 được thiết kế để tạo sự chuyển tiếp giữa hai đường kính khác nhau. Cấu tạo không quá phức tạp nhưng các vị trí kết nối cần được gia công chính xác để bảo đảm khả năng lắp ghép.

• Thân côn thu: Là phần thân chính được chế tạo từ inox 304, có nhiệm vụ liên kết hai đầu kết nối và dẫn lưu chất đi qua. Phần thân cần có độ hoàn thiện tốt, không xuất hiện vết nứt hoặc khuyết tật.
• Đầu kết nối DN50: Có kích thước danh nghĩa 2 inch, tương đương phi 60mm theo cách gọi cỡ ống thông dụng. Đây là đầu ghép với đường ống hoặc phụ kiện DN50.
• Đầu thu nhỏ: Có kích thước từ DN15 đến DN40 tùy mã sản phẩm. Bộ phận này cho phép kết nối với các nhánh ống hoặc thiết bị có kích thước thấp hơn.
• Phần ren: Được gia công theo tiêu chuẩn nhất định để tạo sự ăn khớp với đầu nối. Chất lượng ren ảnh hưởng trực tiếp đến độ kín và khả năng tháo lắp.

Một số mẫu côn thu có thiết kế phần thân tròn, một số mẫu có cạnh hỗ trợ thao tác bằng dụng cụ. Kiểu ren trong hay ren ngoài cũng cần được xác định theo sản phẩm thực tế, không nên mặc định tất cả các mẫu đều giống nhau.

Ưu điểm nổi bật của côn thu ren inox 304 DN50

Ở kích thước DN50, côn thu thường được sử dụng để xử lý các điểm chuyển tiếp giữa đường ống chính và những nhánh có kích thước nhỏ hơn. Sản phẩm mang lại một số lợi ích đáng chú ý trong quá trình lắp đặt và vận hành.

Khả năng chống gỉ của vật liệu inox 304

Inox 304 có khả năng chống oxy hóa và ăn mòn tốt trong nhiều môi trường thông thường. Nhờ đặc tính này, phụ kiện phù hợp với các hệ thống cấp nước, đường ống công nghiệp và những vị trí thường xuyên tiếp xúc với độ ẩm.

Giảm số lượng phụ kiện trung gian

Côn thu cho phép kết nối trực tiếp hai kích thước khác nhau nếu đúng quy cách. Điều này giúp hạn chế việc phải ghép nối nhiều chi tiết riêng lẻ tại một vị trí, góp phần làm hệ thống gọn hơn.

Phù hợp với hệ thống lắp ren

Không cần hàn tại điểm kết nối, phụ kiện có thể được lắp bằng phương pháp vặn ren. Đây là lựa chọn thuận tiện khi thi công các tuyến ống có nhiều thiết bị cần tháo lắp.

Thuận lợi khi bảo trì hệ thống

Khi cần thay thế van hoặc thiết bị đầu cuối, mối nối ren có thể tháo rời nếu được lắp đúng kỹ thuật. Việc kiểm tra và bảo dưỡng vì thế thuận tiện hơn so với một số mối nối cố định.

Bề mặt dễ vệ sinh

Inox 304 có bề mặt tương đối nhẵn, dễ lau chùi và hạn chế bám bẩn khi được hoàn thiện tốt. Đây là đặc điểm hữu ích trong những hệ thống cần vệ sinh định kỳ.

Ứng dụng của côn thu ren inox 304 DN50

Côn thu ren inox 304 DN50 thường được bố trí tại các vị trí cần giảm kích thước kết nối từ tuyến ống DN50 xuống những đường ống hoặc thiết bị nhỏ hơn.

Một số ứng dụng phổ biến gồm:

• Hệ thống cấp nước nhà xưởng: Chuyển từ đường ống DN50 sang các nhánh DN40, DN32 hoặc DN25 để phân phối nước đến từng khu vực.
• Hệ thống khí nén: Kết nối tuyến ống chính với các thiết bị sử dụng khí có đầu nối nhỏ hơn, khi áp lực làm việc phù hợp.
• Nhà máy chế biến: Sử dụng tại các điểm kết nối thiết bị, van và đường ống dẫn lưu chất tương thích với inox 304.
• Hệ thống xử lý nước: Lắp đặt trong các cụm đường ống cần thay đổi kích thước kết nối.
• Hệ thống kỹ thuật công nghiệp: Kết nối các thiết bị phụ trợ, đồng hồ hoặc van có kích thước ren nhỏ hơn DN50.

Đối với hệ thống dẫn hóa chất, nước biển hoặc môi trường chứa nhiều clorua, cần đánh giá kỹ khả năng chống ăn mòn của inox 304. Không nên sử dụng chỉ dựa trên tên vật liệu mà bỏ qua tính chất của lưu chất.

Phân biệt côn thu ren inox 304 DN50 với các phụ kiện khác

Trong quá trình lựa chọn phụ kiện, côn thu ren thường bị nhầm với lơ thu, măng sông thu hoặc kép ren giảm. Các sản phẩm này có thể cùng xuất hiện tại vị trí chuyển đổi kích thước nhưng khác nhau về hình dạng và kiểu kết nối.

Tiêu chí	Côn thu ren inox 304	Lơ thu inox	Măng sông thu inox	Kép ren giảm inox
Chức năng	Chuyển đổi kích thước giữa hai đầu kết nối	Tạo điểm nối thu theo thiết kế lơ thu	Nối hai chi tiết ren ngoài khác kích thước	Nối hai chi tiết có ren trong khác cỡ
Cấu tạo	Thân chuyển tiếp với hai đầu khác kích thước	Dạng đầu nối thu, cấu tạo theo từng mẫu	Thân dạng ống, thường có ren trong hai đầu	Thân trụ có hai đầu ren ngoài
Kiểu ren	Theo thiết kế sản phẩm	Theo thiết kế sản phẩm	Thường là ren trong	Ren ngoài
Kích thước	Một đầu DN50, đầu còn lại nhỏ hơn	Có nhiều quy cách thu	Hai đầu có thể khác kích thước	Hai đầu ren có thể khác kích thước
Vị trí sử dụng	Điểm giảm đường kính đường ống	Vị trí cần kết nối theo quy cách lơ thu	Giữa hai phụ kiện có đầu ren ngoài	Giữa hai van hoặc thiết bị có đầu ren trong
Điểm cần kiểm tra	Kích thước hai đầu, chuẩn ren	Kiểu đầu nối và kích thước	Đường kính ren và chiều dài thân	Bước ren, kích thước hai đầu

Điểm cần chú ý là các phụ kiện có thể có kích thước danh nghĩa giống nhau nhưng không đồng nhất về kiểu ren. Trước khi lựa chọn cần kiểm tra cấu tạo thực tế, xác định đầu ren trong và ren ngoài để tránh mua nhầm.

Hướng dẫn lắp đặt côn thu ren inox 304 DN50

Do kích thước DN50 lớn hơn các dòng phụ kiện ren nhỏ, quá trình lắp đặt cần chú ý đến độ thẳng trục và lực siết. Thao tác không đúng có thể làm hỏng phần ren hoặc ảnh hưởng đến độ kín của mối nối.

Bước 1: Kiểm tra kích thước đầu thu

Xác định đúng quy cách DN50/15, DN50/20, DN50/25, DN50/32 hoặc DN50/40. Đối chiếu với kích thước đường ống và thiết bị cần kết nối.

Bước 2: Kiểm tra tiêu chuẩn ren

Xác định loại ren trên phụ kiện và đầu nối. Cần bảo đảm hai chi tiết cùng tiêu chuẩn, không cố ghép ren khác hệ chỉ vì kích thước gần tương đương.

Bước 3: Làm sạch bề mặt kết nối

Vệ sinh phần ren, loại bỏ bụi bẩn, dầu mỡ và mạt kim loại. Kiểm tra tình trạng ren để phát hiện các dấu hiệu móp méo hoặc sứt mẻ.

Bước 4: Chuẩn bị vật liệu làm kín

Sử dụng băng tan hoặc vật liệu làm kín chuyên dụng phù hợp với kiểu ren và lưu chất. Thực hiện theo hướng dẫn của nhà sản xuất vật liệu làm kín.

Bước 5: Lắp ghép phụ kiện

Đưa hai đầu ren vào đúng vị trí, vặn thẳng trục và sử dụng dụng cụ phù hợp để siết chặt. Tránh tác động lực quá lớn lên phần thân hoặc ren của côn thu.

Bước 6: Kiểm tra độ kín

Sau khi hoàn thành, kiểm tra mối nối trong điều kiện vận hành thử phù hợp. Quan sát cả hai đầu kết nối để phát hiện hiện tượng rò rỉ trước khi đưa hệ thống vào sử dụng.

Những lưu ý khi lựa chọn và sử dụng côn thu ren inox 304 DN50

Để lựa chọn đúng sản phẩm và hạn chế sự cố khi vận hành, cần kiểm tra một số yếu tố quan trọng:

• Xác định DN50 tương đương 2 inch, phi 60mm theo quy đổi cỡ ống.
• Chọn đúng kích thước đầu thu theo thiết kế đường ống.
• Kiểm tra kiểu ren trong, ren ngoài hoặc kết hợp hai kiểu ren.
• Đối chiếu tiêu chuẩn BSPT, BSPP hoặc NPT trước khi lắp.
• Kiểm tra chất liệu inox 304, tránh nhầm lẫn với inox 201 hoặc inox 316.
• Chọn sản phẩm có bề mặt hoàn thiện tốt, ren rõ nét và không bị biến dạng.
• Sử dụng vật liệu làm kín phù hợp với môi trường vận hành.
• Không siết quá lực làm hỏng phần ren hoặc biến dạng thân phụ kiện.
• Kiểm tra áp lực và nhiệt độ làm việc theo catalogue của nhà sản xuất.
• Đánh giá tính tương thích của inox 304 khi sử dụng với hóa chất hoặc lưu chất có tính ăn mòn cao.

Câu hỏi thường gặp về côn thu ren inox 304 DN50

Côn thu ren inox 304 DN50 tương đương bao nhiêu inch và phi bao nhiêu?

DN50 tương đương 2 inch. Theo cách quy đổi cỡ ống thông dụng, DN50 thường được gọi là phi 60mm. Đây là kích thước danh nghĩa của ống, không phải đường kính đo trực tiếp của phần ren.

Côn thu ren inox 304 DN50 có những quy cách nào?

Các quy cách thường gặp gồm DN50/15, DN50/20, DN50/25, DN50/32 và DN50/40. Đầu lớn của các sản phẩm đều là DN50, còn đầu nhỏ thay đổi theo từng mã.

DN50/40 có nghĩa là gì?

DN50/40 là côn thu có đầu lớn DN50 và đầu nhỏ DN40. Theo quy đổi thông dụng, đầu lớn tương đương 2 inch, phi 60mm; đầu nhỏ tương đương 1 1/2 inch, phi 49mm.

Côn thu ren inox 304 DN50 có dùng được cho hệ thống khí nén không?

Có thể sử dụng nếu kiểu ren, áp lực và nhiệt độ làm việc đáp ứng yêu cầu của hệ thống khí nén. Cần kiểm tra thông số kỹ thuật của sản phẩm trước khi lắp đặt.

Inox 304 có phù hợp với môi trường hóa chất không?

Inox 304 có khả năng chống ăn mòn trong nhiều môi trường nhưng không phù hợp với tất cả các loại hóa chất. Với môi trường có nồng độ clorua cao hoặc tính ăn mòn mạnh, cần đánh giá vật liệu kỹ hơn.

Làm thế nào để hạn chế rò rỉ tại mối nối côn thu DN50?

Cần chọn đúng chuẩn ren, vệ sinh bề mặt trước khi lắp, sử dụng vật liệu làm kín phù hợp và siết đúng lực. Sau khi hoàn thiện nên kiểm tra độ kín trước khi vận hành chính thức.
