Mặt bích Inox Jis 10K DN15

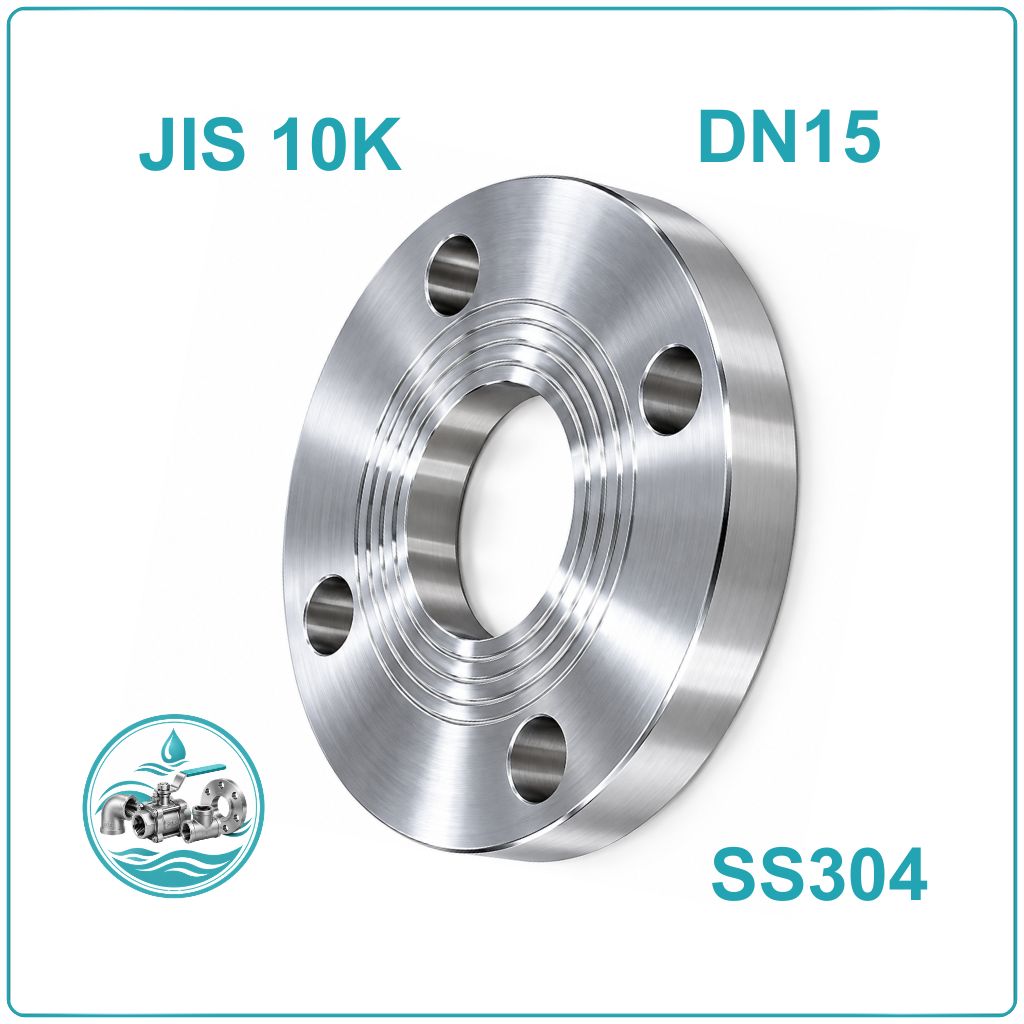

Mặt bích inox JIS 10K DN15 là gì?

Trong các hệ thống đường ống công nghiệp, không phải vị trí kết nối nào cũng cần phụ kiện kích thước lớn. Tại những nhánh dẫn nhỏ, cụm van điều khiển hoặc đầu nối thiết bị, mặt bích inox JIS 10K DN15 là một lựa chọn giúp tạo liên kết chắc chắn và thuận tiện khi cần tháo rời.

Sản phẩm được chế tạo từ inox 304, có kích thước danh nghĩa DN15 và được thiết kế theo tiêu chuẩn mặt bích JIS 10K. Kết nối được thực hiện thông qua bu lông, đai ốc và gioăng phù hợp, giúp người sử dụng dễ kiểm tra mối ghép mà không phải cắt bỏ đường ống khi bảo trì thông thường.

Mặt bích DN15 thường được gọi là 15A hoặc cỡ 1/2 inch theo kích thước danh nghĩa. Với hệ ống thép JIS thông dụng, đường kính ngoài ống 15A thường khoảng 21,7 mm. Thông số này chỉ dùng để nhận diện quy cách đường ống, không phải đường kính ngoài của mặt bích.

Thông số kỹ thuật mặt bích inox JIS 10K DN15

Cấu tạo của mặt bích inox JIS 10K DN15

Mặt bích DN15 có kết cấu nhỏ gọn nhưng các chi tiết gia công vẫn cần đáp ứng yêu cầu lắp ghép chính xác.

• Phần đĩa bích: Là thân chính của phụ kiện, tạo bề mặt liên kết với chi tiết đối diện.
• Khu vực lỗ tâm: Có ở loại mặt bích rỗng, được gia công theo quy cách đường ống và phương pháp kết nối.
• Cụm lỗ bắt bu lông: Các lỗ được bố trí theo sơ đồ tiêu chuẩn để cố định mối ghép.
• Mặt tiếp xúc: Bề mặt tiếp giáp với gioăng và mặt bích còn lại, cần bảo đảm sạch, phẳng và không có khuyết tật ảnh hưởng đến độ kín.
• Thân inox 304: Là phần vật liệu chính, hỗ trợ khả năng chống ăn mòn trong những môi trường sử dụng tương thích.

Phân loại mặt bích inox JIS 10K DN15

Mặt bích inox đặc JIS 10K DN15

Loại mặt bích này có phần giữa kín, được sử dụng khi cần đóng đầu ống hoặc ngăn lưu chất đi qua một nhánh. Đây là giải pháp phù hợp cho các đầu chờ chưa sử dụng, điểm cô lập đường ống hoặc vị trí cần tháo mở để kiểm tra về sau.

Khi lắp đặt, cần chọn đúng quy cách mặt bích đối diện và gioăng phù hợp để bảo đảm độ kín của vị trí bịt đầu.

Mặt bích inox rỗng JIS 10K DN15

Mặt bích rỗng có lỗ tâm cho lưu chất đi qua, thường được dùng để nối đường ống với van hoặc thiết bị có đầu kết nối tương thích. Sản phẩm phù hợp với những nhánh ống nhỏ cần tháo lắp định kỳ hoặc cần thay đổi thiết bị trong quá trình vận hành.

Đường kính lỗ tâm phải tương thích với quy cách ống thực tế. Không nên chọn sản phẩm chỉ dựa vào nhãn DN15 mà bỏ qua bản vẽ kích thước.

Ưu điểm của mặt bích inox JIS 10K DN15

Một số đặc điểm khiến dòng mặt bích này được sử dụng trong các hệ thống đường ống cỡ nhỏ gồm:

• Tiết kiệm không gian lắp đặt: Kích thước nhỏ phù hợp với các cụm đường ống phụ và khu vực bố trí nhiều thiết bị.
• Dễ thay thế phụ kiện: Có thể tháo mối ghép để sửa chữa hoặc thay van mà không cần cắt bỏ toàn bộ đoạn ống.
• Bề mặt dễ vệ sinh: Inox 304 phù hợp với những ứng dụng cần duy trì bề mặt sạch và bảo dưỡng định kỳ.
• Khả năng chống ăn mòn trong môi trường phù hợp: Giúp kéo dài thời gian sử dụng khi vật liệu được lựa chọn đúng điều kiện.
• Nhiều phương án sử dụng: Có thể chọn loại đặc hoặc rỗng theo mục đích đóng kín hay kết nối lưu chất.
• Dễ kiểm tra liên kết: Bu lông và gioăng có thể được kiểm tra khi hệ thống dừng để bảo dưỡng.

Ứng dụng của mặt bích inox JIS 10K DN15

Mặt bích inox JIS 10K DN15 thường được bố trí tại các vị trí kết nối phụ trợ thay vì chỉ dùng trên đường ống chính. Một số ứng dụng tiêu biểu gồm:

• Nhánh cấp nước cho thiết bị: Liên kết các đường ống nhỏ với cụm van hoặc đầu cấp nước.
• Cụm đo lường và giám sát: Kết nối với thiết bị có giao diện mặt bích phù hợp, hỗ trợ tháo lắp khi kiểm tra.
• Đường ống phụ trong nhà máy: Sử dụng tại các tuyến dẫn lưu chất có kích thước nhỏ trong dây chuyền sản xuất.
• Hệ thống lọc và xử lý nước: Làm điểm kết nối cho những cụm phụ kiện tương thích với inox 304.
• Đường ống khí nén: Ứng dụng tại vị trí có yêu cầu về kích thước và áp lực phù hợp với thông số sản phẩm.
• Đầu chờ chưa sử dụng: Dùng mặt bích đặc để đóng kín và thuận tiện mở lại khi cần mở rộng hệ thống.

Cách lựa chọn mặt bích inox JIS 10K DN15 phù hợp

Để hạn chế tình trạng mua nhầm phụ kiện, nên kiểm tra sản phẩm theo trình tự sau:

1. Xác nhận cỡ đường ống: Kiểm tra ký hiệu 15A/DN15 và đo đường kính ngoài nếu cần. Hệ ống thép JIS thông dụng thường có OD khoảng 21,7 mm ở cỡ 15A.
2. Đối chiếu chuẩn kết nối: Mặt bích mới phải tương thích với mặt bích hoặc thiết bị đang có, không chỉ giống nhau về tên gọi DN15.
3. Chọn hình dạng phù hợp: Dạng rỗng dùng để nối đường ống; dạng đặc dùng để bịt kín đầu nối.
4. Kiểm tra bản vẽ: Xem đường kính ngoài mặt bích, độ dày, vòng chia bu lông và số lượng lỗ.
5. Chọn gioăng theo môi chất: Gioăng phải đáp ứng điều kiện nhiệt độ, áp suất và tính chất của lưu chất.
6. Đánh giá vật liệu: Xác nhận inox 304 phù hợp với môi trường làm việc dự kiến.
7. Kiểm tra hồ sơ hàng hóa: Với công trình yêu cầu kỹ thuật rõ ràng, nên yêu cầu bản vẽ hoặc tài liệu xác nhận vật liệu và tiêu chuẩn.

Nếu sản phẩm dùng để thay thế mặt bích cũ, cách an toàn nhất là đối chiếu trực tiếp kích thước của mẫu đang lắp thay vì chỉ dựa vào ký hiệu trên nhãn.

Hướng dẫn lắp đặt và bảo quản mặt bích inox DN15

Lắp đặt đúng kỹ thuật

• Làm sạch mặt tiếp xúc và kiểm tra tình trạng gia công trước khi ghép.
• Căn chỉnh hai đầu nối để mặt bích áp sát đều, không bị lệch tâm.
• Đặt gioăng vào đúng vị trí, tránh làm xê dịch khi đưa hai mặt bích lại gần nhau.
• Siết bu lông theo trình tự đối xứng, tăng lực từ từ để hạn chế phân bố lực không đều.
• Kiểm tra độ kín theo quy trình thử nghiệm phù hợp trước khi vận hành chính thức.

Bảo quản trong quá trình sử dụng

• Bảo quản ở nơi khô ráo, tránh tiếp xúc kéo dài với chất bẩn hoặc môi trường gây ăn mòn.
• Không đặt vật nặng lên sản phẩm hoặc làm cong vênh thân bích.
• Hạn chế trầy xước mặt tiếp xúc và bảo vệ các lỗ bu lông khi vận chuyển.
• Kiểm tra gioăng và bu lông sau thời gian sử dụng hoặc mỗi lần tháo lắp.
• Thay thế phụ kiện có dấu hiệu biến dạng, nứt hoặc hư hỏng ảnh hưởng đến độ kín.

Câu hỏi thường gặp về mặt bích inox JIS 10K DN15

DN15 có phải là đường kính ngoài 15 mm không?

Không. DN15 là kích thước danh nghĩa. Với hệ ống thép JIS thông dụng, cỡ 15A thường có đường kính ngoài khoảng 21,7 mm.

DN15 tương ứng bao nhiêu inch?

DN15 thường được gọi là 15A, tương ứng cỡ 1/2 inch danh nghĩa. Đây không phải phép quy đổi trực tiếp thành đường kính ngoài ống.

Mặt bích DN15 có thể lắp với mọi loại ống 1/2 inch không?

Không nên mặc định như vậy. Kích thước danh nghĩa giống nhau chưa bảo đảm các thông số lắp ghép tương thích. Cần kiểm tra đường kính ống, lỗ tâm và sơ đồ bu lông.

Nên chọn mặt bích đặc hay mặt bích rỗng?

Chọn mặt bích rỗng khi cần tạo đường dẫn lưu chất qua mối nối. Chọn mặt bích đặc khi cần đóng kín đầu ống hoặc một nhánh không sử dụng.

Kết luận

Mặt bích inox JIS 10K DN15 là phụ kiện dành cho các điểm kết nối đường ống nhỏ, đặc biệt hữu ích tại cụm van, thiết bị đo và những nhánh phụ cần tháo lắp để bảo trì. Để lựa chọn chính xác, cần xác định đúng quy cách đường ống, kiểm tra bản vẽ mặt bích và bảo đảm các chi tiết liên kết tương thích. Chọn đúng sản phẩm ngay từ đầu sẽ giúp quá trình thi công thuận lợi hơn và hạn chế phát sinh rò rỉ tại mối nối.
