Mặt bích thép Jis 10K DN250

Mặt bích thép JIS 10K DN250 là gì?

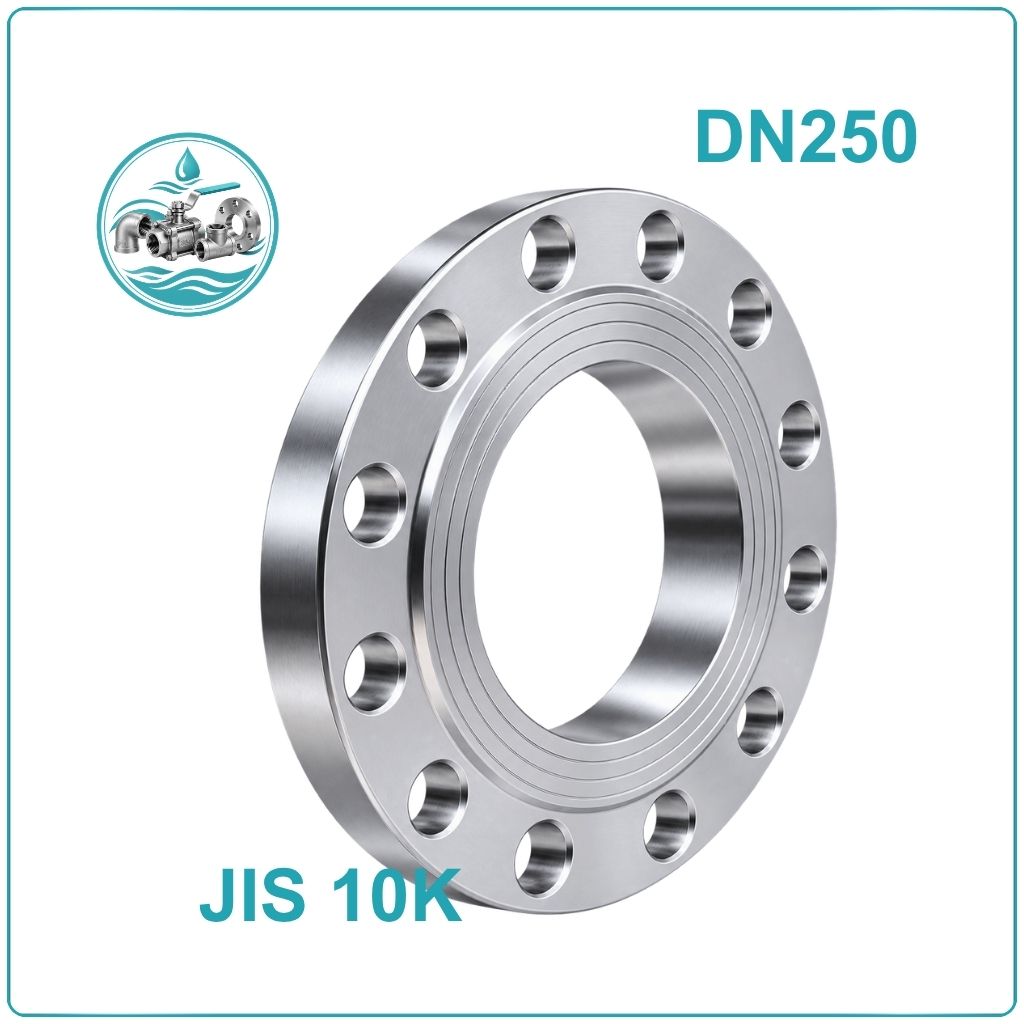

Mặt bích thép JIS 10K DN250 là phụ kiện kết nối dùng cho đường ống có kích thước danh nghĩa DN250, tương đương 10 inch. Sản phẩm được thiết kế theo quy cách JIS B 2220, sử dụng hệ thống lỗ bu lông bố trí trên vành mặt bích để liên kết đường ống với van, máy bơm, thiết bị hoặc các phụ kiện có cùng tiêu chuẩn.

Ở kích thước DN250, mặt bích có đường kính vành lớn, số lượng bu lông nhiều hơn các size đường ống nhỏ. Kết cấu này tạo ra nhiều điểm siết quanh chu vi, giúp duy trì sự ổn định của mối ghép khi mặt bích được lắp đúng tâm và sử dụng gioăng phù hợp.

Loại mặt bích này thường được lựa chọn cho các tuyến ống có lưu lượng lớn trong hệ thống cấp nước, xử lý nước, công nghiệp và các công trình sử dụng đường ống kích thước lớn.

Phân loại mặt bích thép JIS 10K DN250

Ở DN250, việc lựa chọn loại mặt bích chủ yếu phụ thuộc vào vị trí lắp đặt và chức năng của điểm kết nối. Hai dạng thường được sử dụng gồm:

• Mặt bích rỗng DN250: Có lỗ thông tâm, dùng để tạo mối nối giữa các đoạn đường ống hoặc kết nối đường ống với van, thiết bị và phụ kiện. Đây là dạng phù hợp với các vị trí cần duy trì dòng chảy qua mặt bích.
• Mặt bích đặc DN250: Có phần trung tâm được bịt kín, được sử dụng để đóng đầu đường ống, chặn một nhánh chưa sử dụng hoặc tạo vị trí thuận tiện cho công tác kiểm tra và bảo trì hệ thống.

Hai loại có cùng kích thước danh nghĩa nhưng chức năng khác nhau, vì vậy cần xác định đúng vị trí sử dụng trước khi đặt hàng.

Thông số kỹ thuật mặt bích thép JIS 10K DN250

Ưu điểm của mặt bích thép JIS 10K DN250

Mặt bích DN250 được sử dụng tại các tuyến ống lớn nên yêu cầu về độ ổn định của mối nối tương đối cao. Một số ưu điểm nổi bật gồm:

• Diện tích liên kết lớn: Vành mặt bích có kích thước phù hợp với đường ống DN250, tạo bề mặt ghép rộng giữa các thiết bị.
• Nhiều điểm cố định: Hệ thống 12 lỗ bu lông giúp phân bố lực siết quanh chu vi thay vì tập trung vào một khu vực.
• Thuận tiện khi bảo trì thiết bị: Van và thiết bị có đầu mặt bích có thể được tháo ra mà không cần cắt đường ống.
• Phù hợp đường ống lưu lượng lớn: Kích thước DN250 đáp ứng các tuyến vận chuyển nước và lưu chất có tiết diện dòng chảy lớn hơn nhiều so với đường ống DN nhỏ.
• Kết nối theo quy cách JIS: Thuận tiện khi hệ thống sử dụng đồng bộ thiết bị và phụ kiện mặt bích theo tiêu chuẩn JIS.

Cấu tạo mặt bích DN250

Với kích thước DN250, cấu tạo mặt bích được thể hiện rõ qua phần vành ngoài, vùng lỗ bu lông và khu vực trung tâm. Mỗi vị trí đảm nhận một chức năng riêng trong quá trình tạo mối ghép.

Ứng dụng mặt bích thép JIS 10K DN250

DN250 thuộc nhóm kích thước đường ống lớn nên thường được bố trí trên tuyến chính, tuyến phân phối hoặc những vị trí kết nối với thiết bị có lưu lượng đáng kể.

• Đường ống cấp nước sạch quy mô lớn.
• Hệ thống xử lý và phân phối nước.
• Trạm bơm và tuyến ống kết nối máy bơm.
• Hệ thống cấp nước cho khu công nghiệp.
• Đường ống tuần hoàn và làm mát trong nhà máy.
• Các tuyến ống dẫn lưu chất trong công trình công nghiệp.
• Vị trí kết nối van bướm, van cổng hoặc thiết bị có kích thước DN250.

Quy trình lắp đặt mặt bích thép JIS 10K DN250

Do kích thước DN250 khá lớn, việc căn chỉnh trong quá trình lắp đặt cần được thực hiện cẩn thận. Có thể triển khai theo trình tự sau:

1. Đưa mặt bích vào đúng vị trí: Đảm bảo mặt bích được đặt đúng chiều và đúng vị trí trên đường ống.
2. Căn tâm: Điều chỉnh để tâm đường ống và tâm mặt bích trùng nhau, đồng thời đưa các lỗ bu lông về đúng vị trí tương ứng.
3. Kiểm tra bề mặt ghép: Làm sạch bề mặt, loại bỏ bụi, xỉ hàn hoặc các vật cản có thể ảnh hưởng đến độ kín.
4. Lắp gioăng: Đặt gioăng đúng tâm, tránh để gioăng nhô vào lòng ống hoặc lệch khỏi vùng làm kín.
5. Đưa bu lông vào các lỗ: Lắp đủ số lượng bu lông theo quy cách của mặt bích.
6. Siết theo đường chéo: Thực hiện siết từng bước theo thứ tự đối xứng để lực ép được phân bố đều quanh mặt bích.
7. Kiểm tra hệ thống: Sau khi hoàn thành, thử áp hoặc vận hành thử theo yêu cầu của hệ thống và kiểm tra toàn bộ chu vi mối nối.

Địa chỉ cung cấp mặt bích thép JIS 10K DN250

Đối với mặt bích DN250, thông tin cần cung cấp khi đặt hàng nên bao gồm kích thước DN250, tiêu chuẩn JIS 10K, loại mặt bích rỗng hoặc mặt bích đặc và số lượng cần sử dụng. Đây là những thông tin cơ bản để xác định đúng sản phẩm trước khi xuất hàng.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp mặt bích và các phụ kiện, thiết bị đường ống với nhiều kích thước, phục vụ các hệ thống cấp nước, công nghiệp và công trình kỹ thuật.

Mặt bích JIS 10K DN250 khác gì so với các tiêu chuẩn phổ biến?

Câu hỏi thường gặp về mặt bích thép JIS 10K DN250

DN250 tương đương bao nhiêu inch?
DN250 tương đương 10 inch.

Mặt bích JIS 10K DN250 có đường kính ngoài bao nhiêu?
Theo quy cách JIS 10K DN250 được sử dụng trong bài, đường kính ngoài mặt bích là 405 mm.

Mặt bích DN250 có bao nhiêu lỗ bu lông?
Quy cách JIS 10K DN250 có 12 lỗ bu lông.

Đường kính lỗ bu lông mặt bích DN250 là bao nhiêu?
Kích thước lỗ bu lông tham khảo là Ø25 mm, sử dụng bu lông tương ứng với quy cách lỗ.

Mặt bích thép JIS 10K DN250 có những loại nào?
Có thể lựa chọn dạng mặt bích rỗng để tạo đường thông dòng chảy hoặc mặt bích đặc để bịt kín vị trí cuối đường ống.

Có thể dùng mặt bích DN250 JIS 10K thay cho mặt bích DIN hoặc ASME không?
Không nên thay thế chỉ dựa trên kích thước DN250. Cần kiểm tra tiêu chuẩn, đường kính ngoài, vòng lỗ, số lượng lỗ và đường kính lỗ của hai sản phẩm trước khi ghép nối.
