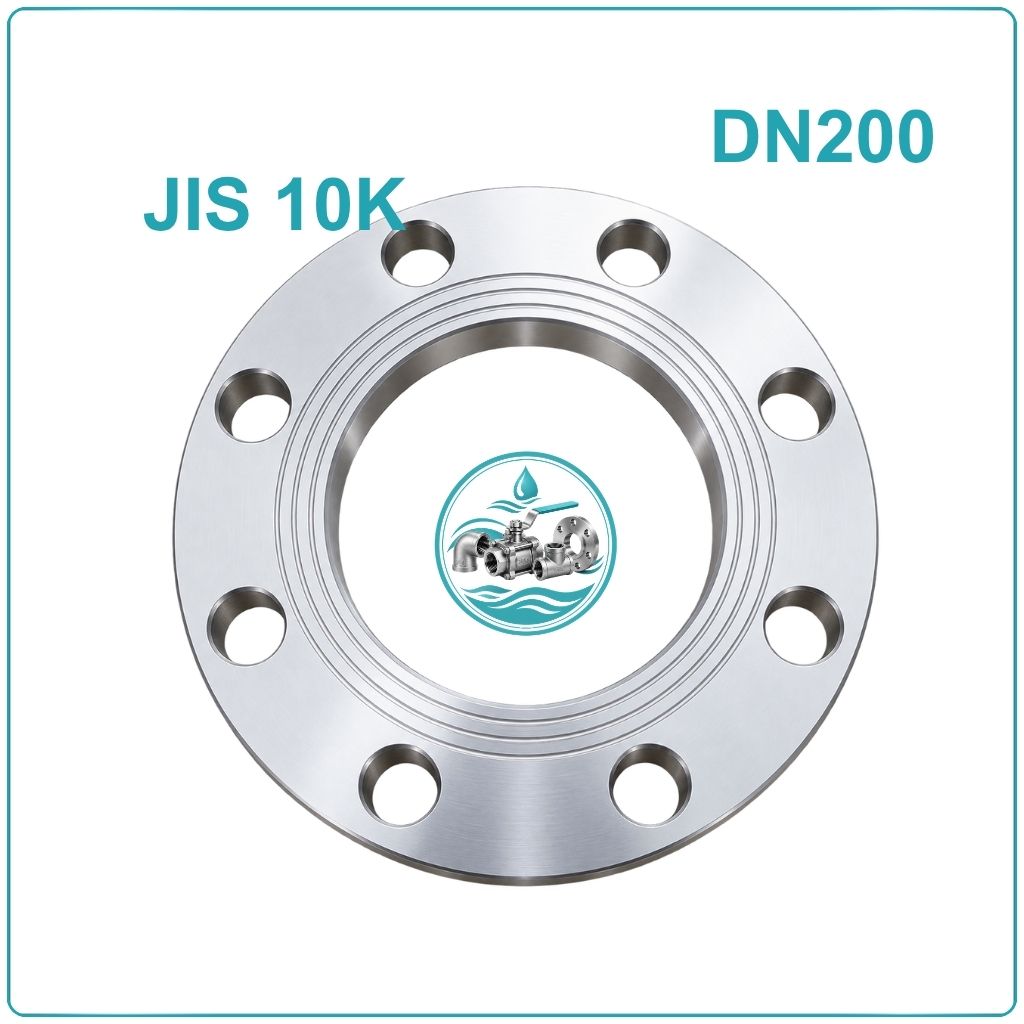

Mặt bích thép Jis 10K DN200

Mặt bích thép JIS 10K DN200 là gì?

Mặt bích thép JIS 10K DN200 là chi tiết kết nối dạng đĩa tròn được sử dụng để liên kết đường ống với van, máy bơm, thiết bị hoặc một đoạn ống khác. Sản phẩm được chế tạo bằng thép, có hệ thống lỗ bu lông bố trí quanh thân bích nhằm tạo thành mối ghép cơ khí chắc chắn.

Quy cách DN200 tương đương 8 inch, dùng cho đường ống có đường kính ngoài tham chiếu Ø219,1 mm. So với các kích thước DN nhỏ, mặt bích DN200 thường xuất hiện trên những tuyến ống có lưu lượng lớn hơn, chẳng hạn đường ống cấp nước, hệ thống bơm, xử lý nước và các dây chuyền công nghiệp.

Trong quá trình lắp đặt, mặt bích được ghép với chi tiết đối diện thông qua bu lông và gioăng. Cấu trúc này tạo ra một điểm kết nối có thể tháo rời, đặc biệt hữu ích tại những vị trí cần thường xuyên kiểm tra hoặc thay thế thiết bị.

Phân loại mặt bích thép JIS 10K DN200

Với DN200, việc phân loại mặt bích có thể dựa vào cấu tạo phần trung tâm. Tùy vị trí trên tuyến ống, người dùng lựa chọn dạng có lỗ thông hoặc dạng bịt kín.

• Bích rỗng JIS 10K DN200: Phần giữa có lỗ thông, cho phép kết nối với đường ống và duy trì dòng chảy qua hệ thống. Đây là dạng thường được sử dụng tại các điểm ghép giữa đường ống với van hoặc thiết bị.
• Bích đặc JIS 10K DN200: Khu vực trung tâm được làm kín hoàn toàn, có tác dụng chặn dòng tại vị trí lắp đặt. Sản phẩm có thể sử dụng ở đầu tuyến, đường ống chờ hoặc vị trí cần cô lập.

Hai dạng trên có cùng kích thước danh nghĩa nhưng chức năng sử dụng khác nhau. Vì vậy cần xác định rõ vị trí lắp đặt trước khi lựa chọn.

Thông số kỹ thuật mặt bích thép JIS 10K DN200

Ưu điểm của mặt bích thép JIS 10K DN200

• Thích hợp tuyến ống kích thước lớn: DN200 đáp ứng nhu cầu kết nối cho đường ống 8 inch trong nhiều hệ thống có lưu lượng đáng kể.
• Kết cấu chịu lực: Thân thép tạo nên một chi tiết kết nối có độ cứng tốt, phù hợp với các mối ghép đường ống.
• Phân bố lực qua nhiều điểm: Hệ thống 12 lỗ bu lông giúp lực siết được phân bổ quanh chu vi mặt bích.
• Dễ tháo thiết bị: Khi cần sửa chữa hoặc thay van, có thể tháo bộ bu lông thay vì phải cắt đường ống.
• Phù hợp các cụm thiết bị: Có thể sử dụng tại vị trí kết nối giữa tuyến ống với van, bơm hoặc thiết bị công nghệ.
• Có thể dùng làm điểm chờ: Dạng bích đặc cho phép đóng kín một nhánh hoặc đầu tuyến để phục vụ phương án mở rộng sau này.

Cấu tạo mặt bích thép JIS 10K DN200

Mặt bích DN200 có cấu trúc tập trung vào phần thân chịu lực và hệ thống liên kết quanh chu vi. Kích thước lớn của sản phẩm giúp tạo ra bề mặt ghép phù hợp với các tuyến ống 8 inch.

• Thân bích thép: Tạo thành kết cấu chính của sản phẩm và chịu tác động từ lực siết của bộ bu lông.
• Vùng trung tâm: Với bích rỗng, khu vực này tạo đường thông cho lưu chất; với bích đặc, phần này được bịt kín.
• 12 lỗ bu lông: Được phân bố quanh mặt bích để tạo liên kết với chi tiết đối diện.
• Vòng tâm lỗ: Là đường tròn đi qua tâm các lỗ bu lông, có vai trò quan trọng khi ghép hai mặt bích.
• Mặt ghép: Là khu vực tiếp xúc với gioăng và mặt bích đối diện để hình thành mối nối kín.

Ứng dụng Mặt bích thép JIS 10K DN200

Kích thước DN200 thường được bố trí trên các tuyến ống có vai trò vận chuyển hoặc phân phối lưu chất với lưu lượng tương đối lớn. Mặt bích giúp những vị trí kết nối thiết bị trên tuyến có thể tháo lắp khi cần.

• Trạm bơm: Kết nối đường ống với đầu hút, đầu xả hoặc các thiết bị liên quan đến máy bơm.
• Hệ thống cấp nước: Sử dụng trên các tuyến truyền tải và phân phối nước có đường kính 200 mm danh nghĩa.
• Nhà máy xử lý nước: Kết nối các cụm đường ống với van và thiết bị công nghệ.
• Hệ thống PCCC: Dùng tại các tuyến ống có kích thước tương ứng trong mạng lưới phòng cháy chữa cháy.
• Đường ống công nghiệp: Phù hợp với các dây chuyền cần kết nối tháo lắp giữa đường ống và thiết bị.
• Đầu tuyến hoặc nhánh dự phòng: Có thể sử dụng bích đặc để đóng kín vị trí chưa đưa vào khai thác.

Cách lắp đặt mặt bích thép JIS 10K DN200

1. Kiểm tra hai đầu kết nối: Đối chiếu DN200, tiêu chuẩn JIS và toàn bộ vị trí lỗ bu lông trước khi đưa mặt bích vào lắp.
2. Đưa mặt bích vào đúng vị trí: Căn mặt bích với đường ống hoặc thiết bị, bảo đảm trục hai đầu kết nối không bị lệch.
3. Chuẩn bị gioăng: Chọn gioăng tương thích với môi chất và điều kiện vận hành rồi đặt vào vùng làm kín.
4. Đưa bu lông vào các lỗ: Lắp đủ số lượng bu lông theo thiết kế, sau đó bắt đai ốc nhưng chưa siết hết lực ngay lập tức.
5. Cân bằng lực siết: Thực hiện siết theo thứ tự đối xứng, chia thành nhiều lượt thay vì siết chặt từng bu lông riêng lẻ.
6. Kiểm tra sau cùng: Xác nhận mặt bích không bị nghiêng, gioăng không bị xô lệch và toàn bộ bu lông đã được siết đúng yêu cầu.
7. Thử hệ thống: Kiểm tra độ kín của mối nối trước khi đưa tuyến ống vào vận hành chính thức.

Cách lựa chọn mặt bích thép JIS 10K DN200

Đối với kích thước DN200, sai lệch nhỏ về quy cách lỗ bu lông cũng có thể khiến việc ghép nối gặp khó khăn. Vì vậy, quá trình lựa chọn nên dựa trên bản vẽ hoặc thông số thực tế của thiết bị.

• Xác định đúng đường kính danh nghĩa: DN200 tương đương 8 inch và có đường kính ngoài ống tham chiếu khoảng Ø219,1 mm.
• Kiểm tra tiêu chuẩn mặt bích đối diện: Xác định thiết bị đang sử dụng hệ JIS hay một tiêu chuẩn khác.
• Đối chiếu vòng tâm lỗ: Đây là thông số quan trọng để bảo đảm hai mặt bích có thể đưa bu lông vào cùng vị trí.
• Kiểm tra số lượng và kích thước lỗ: Không nên bỏ qua thông số này khi đặt hàng mặt bích DN200.
• Xác định dạng bích: Chọn bích rỗng cho vị trí thông dòng hoặc bích đặc cho mục đích bịt kín.
• Lựa chọn gioăng và bu lông: Bộ phụ kiện đi kèm phải phù hợp với kích thước mặt bích và điều kiện làm việc.

Mua mặt bích thép JIS 10K DN200 ở đâu?

Với mặt bích DN200, việc kiểm tra đúng quy cách trước khi mua đặc biệt quan trọng vì sản phẩm thường được lắp trong các tuyến ống có kích thước lớn và liên quan trực tiếp đến van, bơm hoặc thiết bị công nghệ.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp mặt bích thép JIS 10K DN200 và các loại phụ kiện phục vụ hệ thống đường ống công nghiệp. Khách hàng có thể lựa chọn bích rỗng hoặc bích đặc theo vị trí sử dụng.

Khi yêu cầu báo quy cách sản phẩm, nên cung cấp đầy đủ DN200, JIS 10K, dạng bích và thông tin thiết bị cần ghép nối để hạn chế nhầm lẫn giữa các hệ tiêu chuẩn.

So sánh mặt bích JIS 10K DN200 với một số tiêu chuẩn khác

Các thông số trong bảng cho thấy cùng kích thước danh nghĩa không đồng nghĩa với khả năng thay thế trực tiếp giữa các tiêu chuẩn. Đặc biệt, số lượng lỗ và bố trí vòng lỗ có thể khác nhau, vì vậy cần đối chiếu thông số trước khi lựa chọn sản phẩm thay thế.

Câu hỏi thường gặp về mặt bích thép JIS 10K DN200

Mặt bích thép JIS 10K DN200 tương đương bao nhiêu inch?

DN200 tương đương 8 inch và thường sử dụng với đường ống có đường kính ngoài tham chiếu khoảng Ø219,1 mm.

Mặt bích JIS 10K DN200 có bích đặc không?

Có. Dạng bích đặc DN200 được sử dụng để đóng kín đầu tuyến hoặc các vị trí đường ống chưa cần kết nối với thiết bị.

Mặt bích DN200 JIS có thể ghép với mặt bích DN200 DIN không?

Không nên xác định khả năng lắp đặt chỉ dựa vào DN200. Cần kiểm tra tiêu chuẩn, đường kính ngoài, vòng tâm lỗ, số lượng lỗ và đường kính lỗ bu lông của hai sản phẩm.

Mặt bích thép JIS 10K DN200 thường dùng với van nào?

Sản phẩm có thể sử dụng với các loại van có đầu mặt bích tương thích, chẳng hạn van bướm, van cổng, van một chiều và một số thiết bị điều khiển đường ống.

DN200 có cần kiểm tra gioăng trước khi lắp không?

Có. Gioăng phải phù hợp với kích thước bề mặt làm kín và điều kiện làm việc của hệ thống. Việc chọn sai gioăng có thể ảnh hưởng đến khả năng làm kín của mối nối.
