Mặt bích thép Jis 10K DN32

Mặt bích thép JIS 10K DN32 là gì?

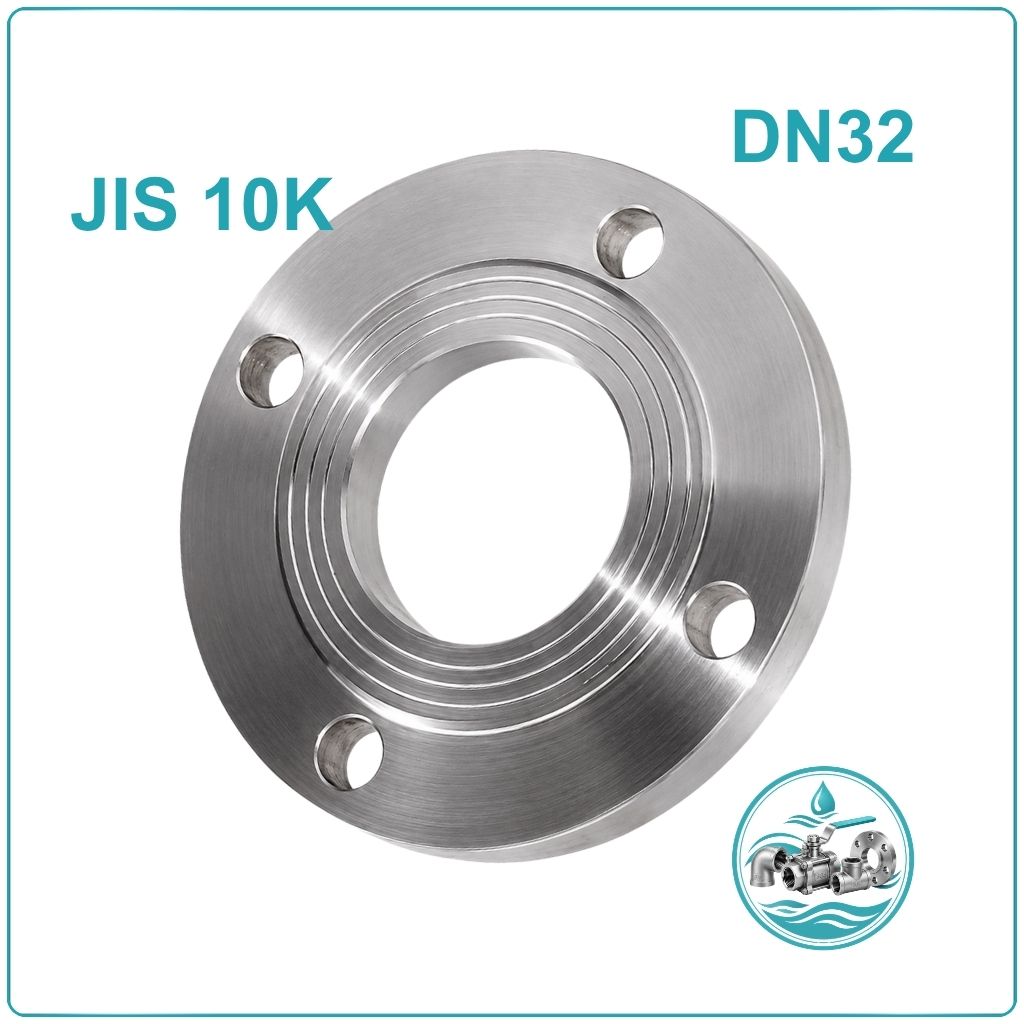

Mặt bích thép JIS 10K DN32 là phụ kiện kết nối đường ống có kích thước danh nghĩa DN32, tương đương 1 1/4 inch, thường được sử dụng cho đường ống có đường kính ngoài khoảng phi 42mm. Sản phẩm có dạng đĩa tròn, được gia công các lỗ bulông xung quanh để liên kết với một mặt bích khác, van hoặc thiết bị đường ống.

Thiết kế theo tiêu chuẩn JIS 10K giúp mặt bích DN32 có quy cách kích thước và vị trí lỗ bulông đồng bộ với các thiết bị sử dụng hệ tiêu chuẩn JIS. Nhờ phương thức liên kết bằng bulông, mối nối có thể tháo rời khi cần kiểm tra, bảo dưỡng hoặc thay thế thiết bị.

Đây là loại mặt bích thường được lựa chọn cho các hệ thống cấp nước, đường ống kỹ thuật, PCCC, HVAC, khí nén và nhiều hệ thống công nghiệp sử dụng kết nối mặt bích.

Phân loại mặt bích thép JIS 10K DN32

Mặt bích thép JIS 10K DN32 được lựa chọn dựa trên mục đích của vị trí kết nối. Xét theo cấu tạo phần trung tâm, sản phẩm phổ biến với hai dạng sau:

Hai loại có cùng quy cách kết nối JIS 10K nhưng công dụng khác nhau. Khi đặt mua cần xác định rõ vị trí sử dụng để chọn đúng loại, tránh nhầm giữa mặt bích dùng để kết nối đường ống và mặt bích dùng để bịt kín.

Thông số kỹ thuật mặt bích thép JIS 10K DN32

Các kích thước trên giúp xác định khả năng ghép nối của mặt bích DN32 với đường ống và thiết bị. Khi thay thế sản phẩm trong hệ thống hiện hữu, nên đối chiếu trực tiếp kích thước vòng lỗ và mặt ghép để đảm bảo tương thích.

Ưu điểm của mặt bích thép JIS 10K DN32

• Kết nối bằng bulông chắc chắn: Tạo liên kết cơ khí ổn định giữa đường ống, van và thiết bị.
• Dễ tháo lắp: Có thể tháo rời mối nối khi bảo trì mà không cần cắt đường ống.
• Kích thước nhỏ gọn: DN32 phù hợp với nhiều tuyến ống nhánh và các cụm thiết bị có không gian lắp đặt hạn chế.
• Quy cách rõ ràng: Các kích thước lắp ghép được quy định theo tiêu chuẩn JIS, thuận tiện khi lựa chọn thiết bị đồng bộ.
• Ứng dụng đa dạng: Có thể sử dụng trong hệ thống nước, PCCC, HVAC, khí nén và đường ống công nghiệp.
• Thuận tiện bảo trì: Mối nối mặt bích cho phép tháo van hoặc thiết bị ra khỏi hệ thống khi cần sửa chữa, vệ sinh và thay thế.

Cấu tạo mặt bích thép JIS 10K DN32

Về kết cấu, mặt bích thép JIS 10K DN32 được tạo thành từ phần thân thép dạng tròn, khu vực lỗ trung tâm và hệ thống lỗ bulông bố trí quanh vành. Tùy loại bích rỗng hay bích đặc mà phần trung tâm sẽ có cấu tạo khác nhau.

Ứng dụng của mặt bích thép JIS 10K DN32

Mặt bích thép JIS 10K DN32 được sử dụng tại những vị trí đường ống cần tạo mối nối có thể tháo rời. Sản phẩm đặc biệt phù hợp khi đường ống cần kết nối với van hoặc thiết bị thay vì sử dụng phương pháp nối cố định.

• Hệ thống cấp nước: sử dụng tại các tuyến ống DN32, cụm van và điểm kết nối thiết bị.
• Hệ thống PCCC: dùng cho một số tuyến ống nhánh, cụm van và thiết bị có đầu nối mặt bích tương ứng.
• Hệ thống HVAC: sử dụng tại các đường ống nước kỹ thuật, cụm thiết bị và hệ thống điều hòa.
• Đường ống khí nén: phục vụ kết nối giữa đường ống và các thiết bị có quy cách mặt bích JIS phù hợp.
• Hệ thống công nghiệp: dùng trong các tuyến vận chuyển nước và một số loại môi chất phù hợp với vật liệu thép.
• Kết nối van: tạo điểm nối tháo rời giữa đường ống DN32 với van bướm, van bi, van cổng hoặc các thiết bị có chuẩn kết nối tương thích.

Cách lắp đặt mặt bích thép JIS 10K DN32

Quá trình lắp đặt cần đảm bảo mặt bích được căn đúng tâm, gioăng nằm đúng vị trí và bulông được siết đều. Thực hiện lần lượt theo các bước:

Bước 1: Kiểm tra vật tư
Kiểm tra mặt bích DN32, đường ống, gioăng, bulông và đai ốc. Đảm bảo đúng tiêu chuẩn JIS 10K và không có bộ phận nào bị nứt, cong hoặc biến dạng.

Bước 2: Làm sạch bề mặt ghép
Vệ sinh mặt tiếp xúc của hai mặt bích, loại bỏ bụi bẩn, dầu mỡ, ba via hoặc các vật thể có thể ảnh hưởng đến khả năng làm kín.

Bước 3: Căn chỉnh đường ống
Đưa hai mặt bích về cùng trục, đồng thời căn các lỗ bulông thẳng hàng. Không nên dùng bulông để kéo hai mặt bích bị lệch về đúng vị trí.

Bước 4: Đặt gioăng
Đặt gioăng vào đúng vị trí giữa hai bề mặt làm kín. Gioăng cần nằm phẳng, không bị gấp, xoắn hoặc lệch khỏi tâm.

Bước 5: Lắp và siết bulông
Đưa bulông qua các lỗ, lắp đai ốc và siết theo thứ tự đối xứng. Với mặt bích DN32 JIS 10K, quy cách phổ biến là 4 lỗ Ø19 mm, sử dụng bulông M16.

Bước 6: Kiểm tra sau lắp đặt
Kiểm tra độ đồng tâm, tình trạng gioăng và độ chắc của các mối bulông. Sau khi đưa hệ thống vào vận hành, cần kiểm tra khu vực mặt bích để phát hiện rò rỉ nếu có.

Lưu ý khi sử dụng mặt bích thép JIS 10K DN32

• Xác nhận đúng kích thước DN32 – 1 1/4 inch trước khi mua.
• Kiểm tra đúng tiêu chuẩn JIS 10K, tránh nhầm với mặt bích DN32 thuộc DIN, EN hoặc ANSI/ASME.
• Chọn đúng loại bích rỗng hoặc bích đặc tùy vị trí sử dụng.
• Gioăng phải có kích thước phù hợp với bề mặt làm kín và môi chất trong đường ống.
• Không sử dụng mặt bích bị cong vênh, nứt hoặc biến dạng.
• Bulông phải được lắp đủ và siết đều để lực ép phân bố trên toàn bộ mối nối.
• Khi kết nối với van hoặc thiết bị khác tiêu chuẩn, cần kiểm tra kích thước thực tế trước khi lắp.
• Đối với môi trường có nhiệt độ, áp suất hoặc hóa chất đặc biệt, cần lựa chọn vật liệu mặt bích và gioăng phù hợp.

Mua mặt bích thép JIS 10K DN32 ở đâu?

Nếu đang tìm địa điểm mua Mặt bích thép JIS 10K DN32, khách hàng có thể liên hệ CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM để được tư vấn và cung cấp sản phẩm phù hợp với quy cách đường ống.

DTA Việt Nam cung cấp mặt bích thép với nhiều kích thước phục vụ hệ thống đường ống, trong đó có JIS 10K DN32. Khi liên hệ mua hàng, khách hàng chỉ cần cung cấp kích thước DN, tiêu chuẩn JIS 10K, loại bích cần sử dụng và số lượng để được kiểm tra quy cách phù hợp.

Đối với trường hợp mua để thay thế mặt bích đang sử dụng, nên gửi thêm hình ảnh hoặc kích thước thực tế của sản phẩm cũ. Thông tin này giúp hạn chế nhầm lẫn giữa các tiêu chuẩn có cùng kích thước danh nghĩa nhưng khác quy cách lỗ bulông.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM là địa chỉ cung cấp các loại mặt bích và phụ kiện đường ống cho nhu cầu dân dụng, công nghiệp và hệ thống kỹ thuật.

So sánh Mặt bích thép JIS 10K với tiêu chuẩn khác

Câu hỏi thường gặp về mặt bích thép JIS 10K DN32

Mặt bích thép JIS 10K DN32 là bao nhiêu inch?
Mặt bích DN32 tương đương 1 1/4 inch.

Mặt bích DN32 dùng cho ống phi bao nhiêu?
DN32 thường được sử dụng với đường ống có đường kính ngoài khoảng Ø42.7 mm, trong cách gọi thông dụng thường gọi là phi 42.

Mặt bích thép JIS 10K DN32 có bao nhiêu lỗ?
Mặt bích DN32 JIS 10K có 4 lỗ bulông, đường kính lỗ tham chiếu Ø19 mm.

Mặt bích DN32 JIS 10K dùng bulông M bao nhiêu?
Quy cách lỗ Ø19 mm phù hợp với bulông M16 theo cấu hình lắp ghép thông dụng.

DN32 JIS 10K có những loại nào?
Có thể lựa chọn mặt bích rỗng cho vị trí kết nối đường ống hoặc thiết bị và mặt bích đặc cho vị trí cần bịt kín đường ống.

Có thể dùng mặt bích DN32 JIS 10K thay cho DN32 DIN hoặc ANSI không?
Không nên thay thế trực tiếp chỉ dựa vào kích thước DN32. Cần kiểm tra đường kính ngoài, vòng lỗ, số lượng lỗ, đường kính lỗ và kiểu mặt ghép của từng tiêu chuẩn.
