Cút hàn inox 304 DN100

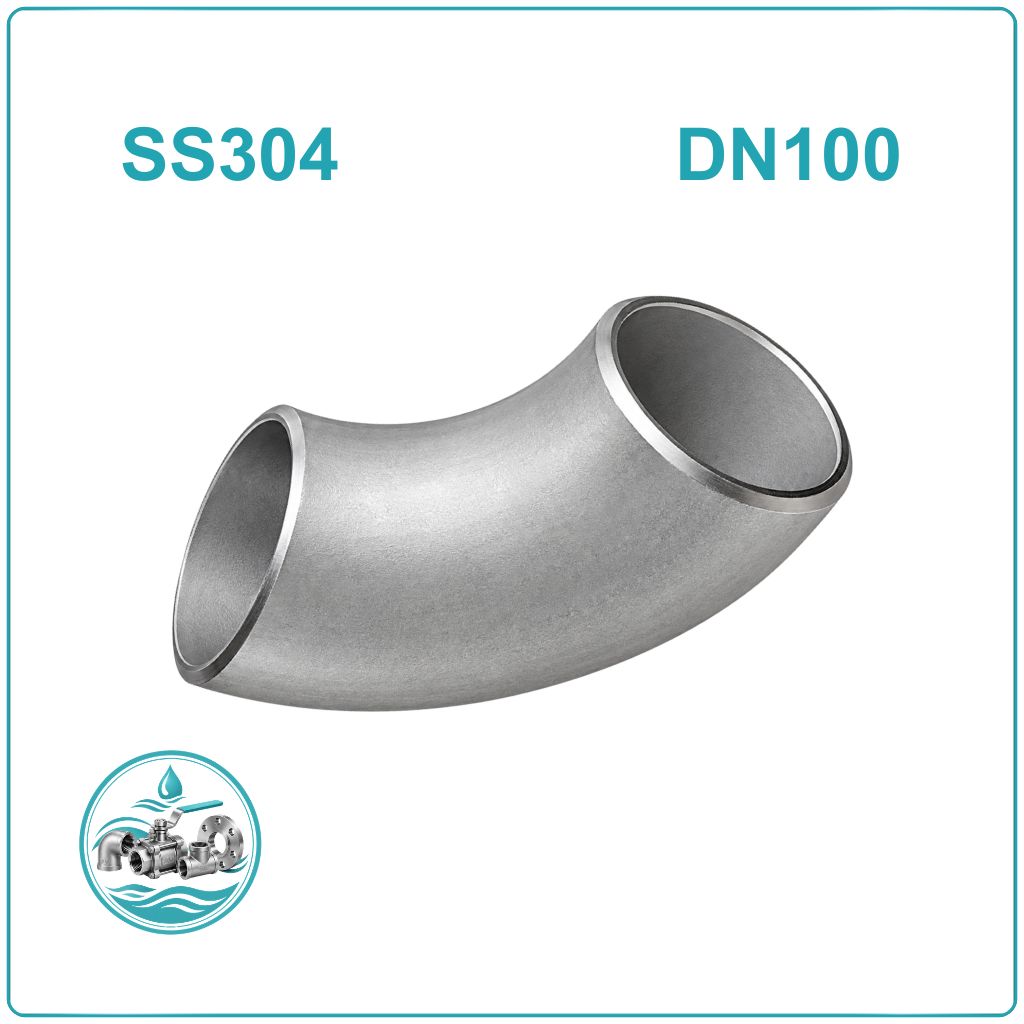

Cút hàn inox 304 DN100 là gì?

Cút hàn inox 304 DN100 là phụ kiện đường ống được sản xuất từ thép không gỉ SUS304, dùng để chuyển hướng dòng chảy tại những vị trí đường ống cần đổi hướng. Sản phẩm có hai đầu hàn đối đầu, tạo liên kết chắc chắn với đường ống sau khi thi công, phù hợp với các hệ thống yêu cầu độ kín và độ bền cao.

Với kích thước danh nghĩa DN100, sản phẩm tương đương 4 inch, sử dụng phổ biến với đường ống có đường kính ngoài phi 114 mm theo quy cách ống thép thông dụng. Cút hàn inox 304 DN100 thường có dạng 45° và 90°, giúp đáp ứng nhiều phương án bố trí đường ống trong công trình.

Vật liệu inox 304 có khả năng chống gỉ và chống ăn mòn tốt trong nhiều môi trường thông thường, được ứng dụng trong hệ thống cấp nước, nhà máy thực phẩm, công nghiệp chế biến và các dây chuyền sản xuất.

Ưu điểm nổi bật của cút hàn inox 304 DN100

• Chống gỉ hiệu quả: Bề mặt inox 304 có khả năng chống oxy hóa tốt trong điều kiện sử dụng phù hợp, giúp kéo dài tuổi thọ phụ kiện.
• Kết nối chắc chắn: Hai đầu hàn đối đầu tạo liên kết trực tiếp với đường ống, hạn chế nguy cơ rò rỉ tại vị trí nối khi mối hàn đạt yêu cầu.
• Chuyển hướng dòng chảy: Thiết kế thân cong hỗ trợ thay đổi hướng lưu chất theo góc 45° hoặc 90°, phù hợp với sơ đồ đường ống.
• Độ bền cơ học tốt: Vật liệu inox 304 đáp ứng nhiều yêu cầu sử dụng trong hệ thống công nghiệp và dân dụng.
• Nhiều lựa chọn độ dày: Có thể lựa chọn SCH10, SCH40 hoặc quy cách khác theo thiết kế của công trình.

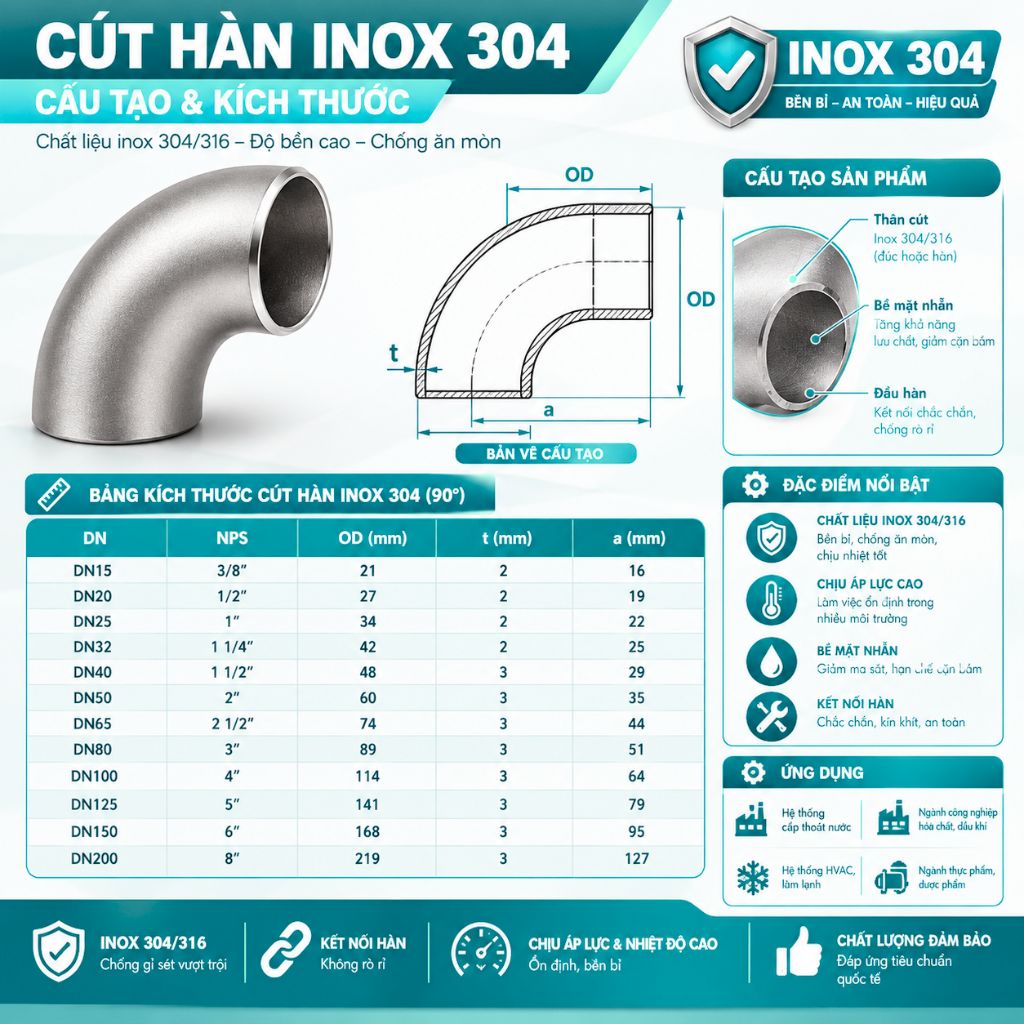

Thông số kỹ thuật cút hàn inox 304 DN100

Cấu tạo của cút hàn inox 304 DN100

Cút hàn inox 304 DN100 có cấu tạo dạng cong liền khối, được thiết kế để kết nối với hai đầu ống và điều chỉnh hướng lưu chất.

• Thân cút: Làm từ inox 304, tạo hình theo góc chuyển hướng 45° hoặc 90°.
• Đầu hàn: Hai đầu được thiết kế để hàn đối đầu với đường ống có kích thước tương thích.
• Thành cút: Có độ dày theo cấp SCH hoặc yêu cầu đặt hàng, ảnh hưởng đến đặc tính cơ học và khả năng đáp ứng điều kiện vận hành.
• Bề mặt inox: Có thể được hoàn thiện theo yêu cầu sử dụng, giúp thuận tiện cho việc vệ sinh và kiểm tra trong quá trình vận hành.

Phân loại cút hàn inox 304 DN100

Cút hàn inox 304 DN100 được phân loại theo góc chuyển hướng và độ dày thành. Việc xác định đúng từng loại giúp lựa chọn phụ kiện phù hợp với bản vẽ đường ống.

Theo góc chuyển hướng

• Cút hàn inox 304 DN100 45°: Dùng tại vị trí cần đổi hướng đường ống một góc nhỏ, hỗ trợ bố trí tuyến ống theo mặt bằng công trình.
• Cút hàn inox 304 DN100 90°: Dùng để chuyển hướng vuông góc, phù hợp với các vị trí rẽ nhánh tuyến ống theo thiết kế.

Theo độ dày thành

• Cút hàn inox 304 DN100 SCH10: Thành cút tương đối mỏng, thường được cân nhắc cho hệ thống có yêu cầu độ dày phù hợp với cấp SCH này.
• Cút hàn inox 304 DN100 SCH40: Thành cút dày hơn SCH10 theo quy cách thông dụng, có thể được lựa chọn khi thiết kế yêu cầu kết cấu thành dày hơn.

Khi lựa chọn, cần kiểm tra đồng thời góc cút, độ dày, tiêu chuẩn kích thước và đường kính ống thực tế để bảo đảm khả năng lắp ghép.

Khả năng chịu áp lực và nhiệt độ

Khả năng làm việc của cút hàn inox 304 DN100 không chỉ phụ thuộc vào vật liệu mà còn liên quan đến độ dày thành, tiêu chuẩn chế tạo, chất lượng mối hàn và điều kiện vận hành của hệ thống.

• Áp lực làm việc: Cần xác định theo hồ sơ thiết kế và điều kiện thực tế; không nên mặc định mọi cút DN100 đều có cùng mức áp lực chịu đựng.
• Nhiệt độ sử dụng: Inox 304 phù hợp với nhiều điều kiện nhiệt độ công nghiệp, nhưng giới hạn cụ thể phải căn cứ vào môi chất và yêu cầu thiết kế.
• Khả năng chống ăn mòn: Thích hợp với nhiều môi trường nước và môi chất thông dụng. Với hóa chất mạnh hoặc môi trường chứa nhiều clorua, cần đánh giá tính tương thích vật liệu trước khi sử dụng.
• Độ kín của hệ thống: Phụ thuộc vào chất lượng cút, quy trình hàn và kết quả kiểm tra mối nối sau khi hoàn thiện.

Ứng dụng của cút hàn inox 304 DN100

Nhờ kích thước DN100 và kết cấu hàn đối đầu, sản phẩm được sử dụng tại những vị trí cần chuyển hướng đường ống có đường kính tương đối lớn.

• Hệ thống cấp nước công nghiệp: Chuyển hướng tuyến ống tại nhà máy, khu sản xuất và công trình kỹ thuật.
• Ngành thực phẩm và đồ uống: Sử dụng trong các đường ống phù hợp với yêu cầu vệ sinh, vật liệu và quy trình sản xuất.
• Nhà máy hóa chất: Dẫn hướng đường ống vận chuyển môi chất tương thích với inox 304.
• Hệ thống dầu và khí: Kết nối các đoạn ống tại vị trí đổi hướng khi đáp ứng yêu cầu thiết kế.
• Hệ thống xử lý nước: Lắp đặt trong đường ống cấp nước, xử lý nước và các dây chuyền công nghiệp liên quan.
• Công trình cơ điện: Sử dụng trong mạng lưới đường ống kỹ thuật tại nhà xưởng và khu công nghiệp.

Kinh nghiệm lựa chọn cút hàn inox 304 DN100

Để lựa chọn đúng phụ kiện, cần đối chiếu yêu cầu kỹ thuật của đường ống thay vì chỉ căn cứ vào tên gọi hoặc kích thước danh nghĩa.

• Kiểm tra đường kính: DN100 tương đương 4 inch; đường kính ngoài ống thép thông dụng là phi 114,3 mm.
• Xác định góc cút: Chọn 45° hoặc 90° theo hướng tuyến ống trên bản vẽ.
• Lựa chọn cấp SCH: Kiểm tra độ dày thành ống và yêu cầu thiết kế trước khi chọn SCH10, SCH40 hoặc quy cách khác.
• Đối chiếu tiêu chuẩn: Bảo đảm kích thước cút tương thích với tiêu chuẩn của đường ống và phụ kiện đi kèm.
• Xác nhận vật liệu: Kiểm tra mác inox 304 và chứng từ vật liệu nếu công trình yêu cầu.
• Đánh giá môi trường sử dụng: Xem xét áp lực, nhiệt độ, thành phần lưu chất và nguy cơ ăn mòn để lựa chọn sản phẩm phù hợp.

Lưu ý khi sử dụng cút hàn inox 304 DN100

Trong quá trình vận hành, cút hàn inox 304 DN100 cần được sử dụng đúng điều kiện thiết kế để duy trì độ bền và hạn chế sự cố tại vị trí chuyển hướng.

• Không sử dụng sản phẩm vượt quá giới hạn áp lực, nhiệt độ đã được xác định cho hệ thống.
• Hạn chế để bề mặt inox tiếp xúc với hóa chất không tương thích hoặc vật liệu dễ gây nhiễm bẩn sắt.
• Kiểm tra định kỳ khu vực mối hàn để phát hiện dấu hiệu rò rỉ, nứt hoặc biến dạng.
• Đối với đường ống có rung động lớn, cần xem xét giá đỡ và tải trọng tác động lên vị trí lắp cút.
• Khi sử dụng trong môi trường ăn mòn đặc biệt, cần đánh giá lại khả năng tương thích của inox 304 với lưu chất.

Câu hỏi thường gặp về cút hàn inox 304 DN100

Cút hàn inox 304 DN100 là phi bao nhiêu?

DN100 tương đương 4 inch. Đường kính ngoài của ống thép thông dụng tương ứng là khoảng phi 114,3 mm. Kích thước thực tế cần được đối chiếu theo tiêu chuẩn đường ống sử dụng.

Cút hàn inox 304 DN100 có những góc nào?

Hai loại phổ biến là cút 45° và cút 90°. Việc lựa chọn phụ thuộc vào hướng chuyển tuyến và không gian lắp đặt.

Cút hàn inox 304 DN100 có những độ dày nào?

Sản phẩm có thể được cung cấp theo SCH10, SCH40 hoặc các quy cách khác tùy nhà sản xuất và yêu cầu công trình. Cần kiểm tra catalogue để xác nhận độ dày thực tế.

Inox 304 có chống gỉ không?

Có. Inox 304 có khả năng chống gỉ và ăn mòn tốt trong nhiều môi trường thông dụng. Tuy nhiên, khả năng chống ăn mòn còn phụ thuộc vào thành phần lưu chất, nhiệt độ và điều kiện sử dụng.

Cút hàn inox 304 DN100 dùng cho đường ống áp lực cao được không?

Việc sử dụng cần căn cứ vào độ dày, tiêu chuẩn chế tạo, điều kiện vận hành và tính toán thiết kế. Không nên lựa chọn chỉ dựa vào mác inox hoặc kích thước DN100.
