Cút hàn inox 304 DN20

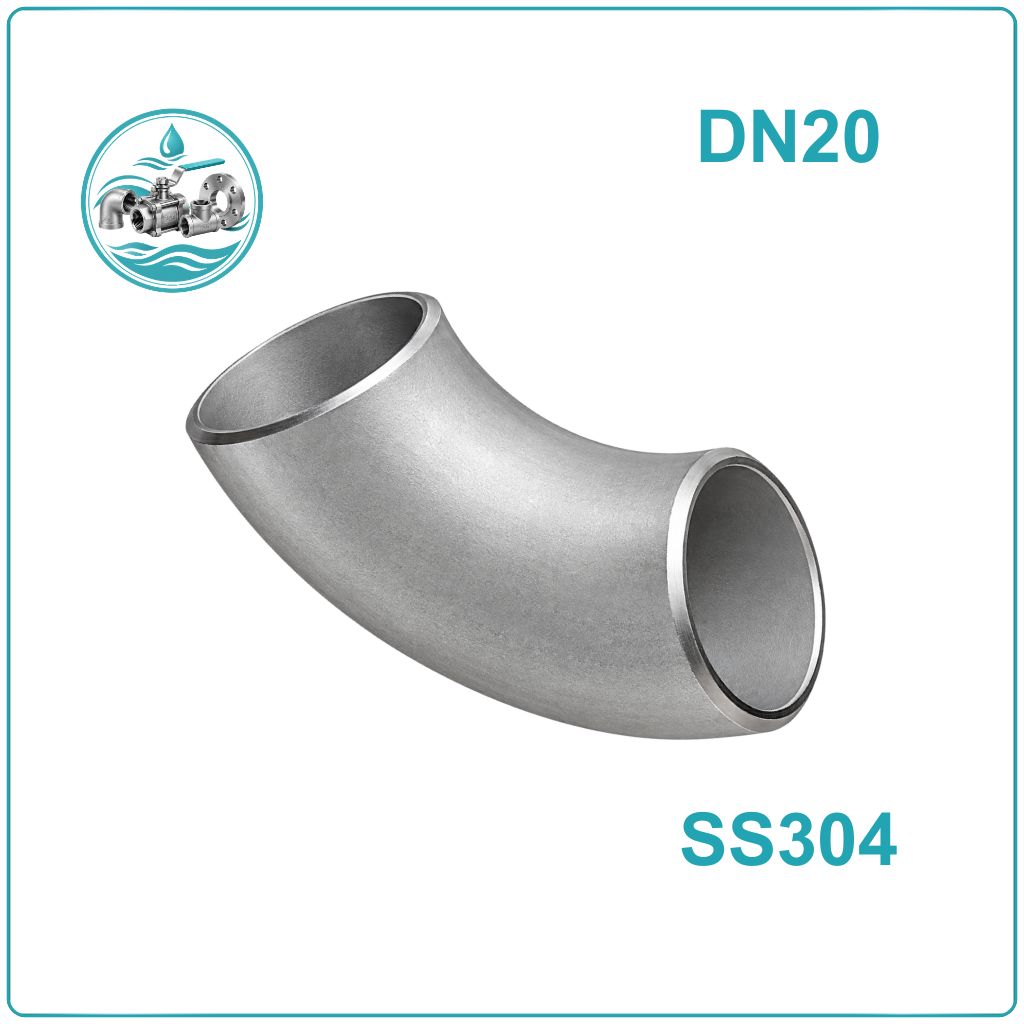

Cút hàn inox 304 DN20 là gì?

Cút hàn inox 304 DN20 là phụ kiện dùng để đổi hướng dòng chảy trong hệ thống đường ống có kích thước danh nghĩa DN20. Sản phẩm được chế tạo từ thép không gỉ SUS304, có hai đầu hàn đối đầu để kết nối trực tiếp với đường ống, phù hợp với các hệ thống cần mối nối chắc chắn và hạn chế rò rỉ.

DN20 tương đương 3/4 inch. Với quy cách ống thép thông dụng, đường kính ngoài tương ứng là phi 27 mm. Cút hàn inox 304 DN20 thường có góc 45° hoặc 90°, giúp bố trí đường ống linh hoạt trong hệ thống cấp nước, đường ống thiết bị và dây chuyền sản xuất.

Nhờ khả năng chống gỉ tốt trong nhiều môi trường thông thường, inox 304 được sử dụng rộng rãi cho các phụ kiện đường ống. Khi lựa chọn cút DN20, cần quan tâm đến góc cút, độ dày thành và tiêu chuẩn kích thước để bảo đảm tương thích với đường ống cần kết nối.

Ưu điểm nổi bật của cút hàn inox 304 DN20

• Chống gỉ hiệu quả: Inox 304 có khả năng chống oxy hóa và ăn mòn trong nhiều điều kiện sử dụng thông thường.
• Kết nối trực tiếp với đường ống: Hai đầu hàn đối đầu tạo liên kết chắc chắn khi được thi công đúng quy trình.
• Kích thước nhỏ gọn: DN20 phù hợp với các tuyến ống nhánh, đường ống thiết bị và hệ thống dẫn lưu chất có kích thước nhỏ.
• Chuyển hướng linh hoạt: Có thể lựa chọn góc 45° hoặc 90° theo cách bố trí đường ống.
• Dễ đồng bộ vật liệu: Có thể kết hợp với ống inox 304 và phụ kiện cùng tiêu chuẩn để tạo thành hệ thống thống nhất.

Thông số kỹ thuật cút hàn inox 304 DN20

Cấu tạo của cút hàn inox 304 DN20

Cút hàn inox 304 DN20 có thân cong liền khối với hai đầu được thiết kế để hàn vào đường ống. Kết cấu nhỏ gọn giúp phụ kiện phù hợp với các vị trí đổi hướng trên hệ thống đường ống kích thước nhỏ.

• Thân cút: Được tạo hình từ inox 304, quyết định góc chuyển hướng của lưu chất.
• Hai đầu hàn: Có kích thước tương thích với đường ống theo quy cách sản xuất, phục vụ phương pháp hàn đối đầu.
• Thành cút: Có độ dày theo tiêu chuẩn hoặc yêu cầu kỹ thuật cụ thể, cần phù hợp với đường ống kết nối.
• Bề mặt inox: Được hoàn thiện theo quy cách sản phẩm, hỗ trợ việc vệ sinh và kiểm tra trong quá trình sử dụng.

Phân loại cút hàn inox 304 DN20

Đối với kích thước DN20, việc lựa chọn thường tập trung vào góc chuyển hướng và quy cách thành cút.

Theo góc cút

• Cút hàn inox 304 DN20 45°: Dùng tại vị trí cần chuyển hướng nhẹ, phù hợp với tuyến ống bố trí theo góc nghiêng.
• Cút hàn inox 304 DN20 90°: Dùng khi đường ống cần đổi hướng vuông góc, thường gặp trong hệ thống cấp nước và đường ống thiết bị.

Theo bán kính cong

• Cút bán kính dài LR: Có đường cong dài hơn, thường được lựa chọn khi cần bố trí tuyến ống theo quy cách bán kính dài.
• Cút bán kính ngắn SR: Có kết cấu gọn hơn, thích hợp với một số vị trí hạn chế không gian nếu tiêu chuẩn và thiết kế cho phép.

Theo độ dày thành

Cút DN20 có thể được sản xuất theo nhiều quy cách chiều dày, chẳng hạn SCH10S hoặc SCH40S tùy tiêu chuẩn và danh mục hàng. Cần kiểm tra catalogue của sản phẩm cụ thể để chọn đúng độ dày, không nên suy ra khả năng chịu áp lực chỉ từ tên SCH.

Khả năng chịu áp lực và nhiệt độ của cút hàn inox 304 DN20

Mặc dù có kích thước nhỏ, cút hàn inox 304 DN20 vẫn cần đáp ứng đầy đủ yêu cầu vận hành của hệ thống. Khả năng làm việc phụ thuộc vào độ dày thành, vật liệu, tiêu chuẩn chế tạo và chất lượng mối hàn.

• Áp lực: Cần xác định theo thiết kế đường ống và thông số của sản phẩm cụ thể; không có một mức áp lực chung cho tất cả cút DN20.
• Nhiệt độ: Inox 304 phù hợp với nhiều điều kiện nhiệt độ công nghiệp, nhưng giới hạn sử dụng cần căn cứ vào môi chất và yêu cầu thiết kế.
• Chống ăn mòn: Phù hợp với nhiều môi trường nước và lưu chất thông dụng. Với hóa chất mạnh hoặc môi trường chứa nhiều clorua, cần đánh giá tính tương thích vật liệu.
• Độ kín: Phụ thuộc vào chất lượng đầu cút, quy trình hàn và việc kiểm tra mối nối sau thi công.

Đối với hệ thống có yêu cầu áp lực hoặc nhiệt độ cao, nên lựa chọn dựa trên hồ sơ thiết kế thay vì chỉ căn cứ vào mác inox 304.

Cút hàn inox 304 DN20 được sử dụng ở đâu?

Nhờ kích thước nhỏ và kiểu kết nối hàn, cút hàn inox 304 DN20 phù hợp với các tuyến ống nhánh hoặc đường ống thiết bị cần đổi hướng.

• Hệ thống cấp nước: Chuyển hướng đường ống cấp nước trong công trình và khu vực kỹ thuật.
• Dây chuyền sản xuất: Kết nối các đoạn ống nhỏ dẫn lưu chất trong máy móc và thiết bị công nghiệp.
• Ngành thực phẩm, đồ uống: Sử dụng trong các hệ thống đáp ứng yêu cầu vật liệu và vệ sinh của quy trình.
• Hệ thống khí: Dùng tại các điểm đổi hướng khi sản phẩm đáp ứng điều kiện áp suất và môi chất.
• Thiết bị xử lý nước: Lắp trên các đường ống nhánh và cụm thiết bị có kích thước tương ứng.
• Nhà xưởng công nghiệp: Phù hợp với các tuyến dẫn cần kết nối hàn và sử dụng vật liệu inox.

Cách chọn cút hàn inox 304 DN20 đúng quy cách

Để hạn chế nhầm lẫn khi đặt mua, nên kiểm tra các thông số dưới đây trước khi chốt sản phẩm:

• Đúng kích thước: Xác nhận DN20, tương đương 3/4 inch; đường kính ngoài ống thép thông dụng là phi 26,7 mm.
• Đúng góc chuyển hướng: Chọn 45° hoặc 90° theo bản vẽ đường ống.
• Phù hợp độ dày: Đối chiếu chiều dày cút với đường ống và yêu cầu thiết kế.
• Đúng kiểu kết nối: Chọn cút hàn đối đầu nếu hệ thống sử dụng phương pháp hàn, tránh nhầm với co ren inox.
• Xác nhận vật liệu: Kiểm tra đúng inox 304 nếu đây là yêu cầu của hệ thống.
• Phù hợp môi trường sử dụng: Xem xét áp lực, nhiệt độ và thành phần lưu chất trước khi lựa chọn.

Nếu thay thế phụ kiện trên đường ống hiện hữu, nên kiểm tra kích thước thực tế và tiêu chuẩn của mẫu cũ để bảo đảm khả năng lắp ghép.

Lưu ý khi sử dụng cút hàn inox 304 DN20

Để cút vận hành ổn định, cần quan tâm đến chất lượng mối nối và điều kiện làm việc thực tế của đường ống.

• Không sử dụng sản phẩm vượt quá giới hạn áp lực và nhiệt độ được xác định trong thiết kế.
• Làm sạch bề mặt inox, tránh nhiễm bẩn bởi các hạt sắt hoặc vật liệu dễ gây gỉ.
• Kiểm tra mối hàn khi hệ thống có dấu hiệu rò rỉ hoặc thay đổi điều kiện vận hành.
• Hạn chế rung động và lực tác động lên vị trí nối, đặc biệt với đường ống thiết bị.
• Đánh giá lại tính tương thích vật liệu nếu thay đổi loại lưu chất hoặc hóa chất sử dụng.

Câu hỏi thường gặp về cút hàn inox 304 DN20

Cút hàn inox 304 DN20 là phi bao nhiêu?

DN20 tương đương 3/4 inch. Với quy cách ống thép thông dụng, đường kính ngoài tương ứng khoảng phi 26,7 mm.

Cút hàn inox 304 DN20 có loại 45° và 90° không?

Có thể có cả hai loại. Cút 45° phù hợp với vị trí chuyển hướng theo góc nghiêng, còn cút 90° dùng cho điểm rẽ vuông góc. Cần xác nhận quy cách thực tế của nhà cung cấp.

Cút hàn inox 304 DN20 có giống co ren inox DN20 không?

Không. Cút hàn kết nối bằng phương pháp hàn đối đầu, trong khi co ren sử dụng mối nối ren. Cần chọn đúng kiểu kết nối của hệ thống.

Cút hàn inox 304 DN20 có những độ dày nào?

Độ dày phụ thuộc vào tiêu chuẩn và quy cách sản xuất. Nên kiểm tra catalogue để xác định chiều dày thực tế trước khi lựa chọn.

Cút hàn inox 304 DN20 có dùng được cho đường ống áp lực không?

Có thể sử dụng nếu thông số của sản phẩm đáp ứng yêu cầu thiết kế về áp suất, nhiệt độ, vật liệu và chất lượng mối hàn. Không nên mặc định mọi cút DN20 có cùng giới hạn áp lực.
