Cút hàn inox 304 DN80

Cút hàn inox 304 DN80 là gì?

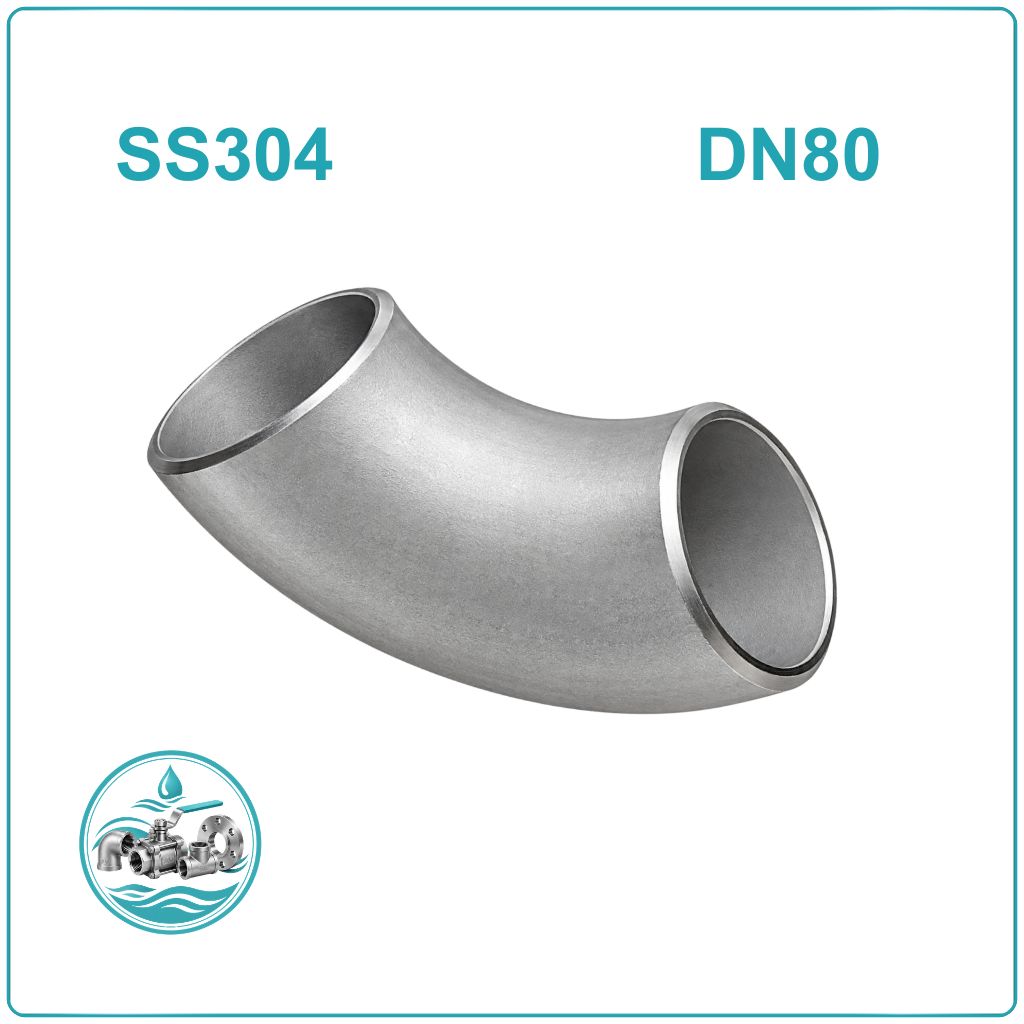

Cút hàn inox 304 DN80 là phụ kiện dùng để chuyển hướng đường ống, được chế tạo từ thép không gỉ SUS304 và kết nối với đường ống bằng phương pháp hàn đối đầu. Sản phẩm có thân cong liền khối, giúp thay đổi hướng dòng lưu chất mà không cần ghép nhiều đoạn ống ngắn.

Kích thước DN80 tương đương 3 inch, thường dùng cho đường ống có đường kính ngoài 88,9 mm theo hệ kích thước NPS. So với các cỡ ống nhỏ hơn, DN80 thường xuất hiện trong những tuyến dẫn nước, khí hoặc chất lỏng công nghiệp có lưu lượng tương đối lớn.

Inox 304 được lựa chọn nhờ khả năng chống gỉ trong nhiều môi trường thông dụng, độ bền cơ học và khả năng gia công tốt. Tuy nhiên, để sử dụng đúng mục đích, cần xác định thêm góc cút, bán kính cong, độ dày thành cút và tính chất lưu chất trong hệ thống.

Ưu điểm nổi bật của cút hàn inox 304 DN80

• Kết cấu phù hợp cho đường ống công nghiệp: Kiểu hàn đối đầu tạo liên kết cố định, đáp ứng yêu cầu lắp đặt lâu dài khi mối hàn được thi công đúng kỹ thuật.
• Duy trì khả năng chống ăn mòn: Vật liệu inox 304 phù hợp với nhiều hệ thống nước và chất lỏng thông dụng.
• Có nhiều lựa chọn quy cách: Có thể lựa chọn cút 45°, 90° và độ dày thành cút theo tiêu chuẩn hoặc yêu cầu thiết kế.
• Hạn chế điểm nối trung gian: Cút định hình giúp chuyển hướng đường ống gọn hơn so với phương án ghép nhiều đoạn ống.
• Thuận tiện bảo trì hệ thống: Bề mặt inox dễ vệ sinh; khi kiểm tra định kỳ có thể quan sát tình trạng bề mặt và khu vực mối hàn.

Thông số kỹ thuật cút hàn inox 304 DN80

Cấu tạo của cút hàn inox 304 DN80

Cút hàn inox 304 DN80 được tạo hình cong để đổi hướng tuyến ống. Thiết kế không có bộ phận chuyển động, cấu tạo chính gồm:

• Thân cút: Phần cong trực tiếp dẫn hướng dòng lưu chất, được chế tạo từ inox 304.
• Hai đầu hàn: Dùng để ghép với hai đầu ống tương ứng; đường kính và độ dày cần phù hợp với tuyến ống.
• Thành cút: Có độ dày theo cấp SCH hoặc thông số đặt hàng, ảnh hưởng đến khả năng đáp ứng điều kiện làm việc.
• Bề mặt hoàn thiện: Tùy sản phẩm có thể có bề mặt công nghiệp hoặc mức hoàn thiện theo yêu cầu sử dụng.

Phân loại cút hàn inox 304 DN80

Để chọn đúng sản phẩm, cút hàn inox 304 DN80 thường được phân biệt theo góc chuyển hướng, bán kính cong và độ dày thành cút.

Theo góc cút

• Cút hàn inox 304 DN80 45°: Tạo hướng chuyển dòng nghiêng, phù hợp với tuyến ống cần thay đổi hướng từng phần.
• Cút hàn inox 304 DN80 90°: Dùng tại các vị trí đường ống đổi hướng vuông góc, thường gặp trong hệ thống đường ống công nghiệp.

Theo bán kính cong

• Cút LR (bán kính dài): Có bán kính cong lớn hơn, thường được ưu tiên khi có đủ không gian lắp đặt và cần chuyển hướng tương đối thoải.
• Cút SR (bán kính ngắn): Có kết cấu gọn hơn, phù hợp với một số vị trí hạn chế không gian nếu thiết kế cho phép.

Theo độ dày thành cút

• Cút DN80 SCH10S: Thành cút tương đối mỏng, dành cho hệ thống có yêu cầu độ dày tương ứng.
• Cút DN80 SCH40S: Có thành dày hơn SCH10S, cần lựa chọn theo điều kiện thiết kế và độ dày ống kết nối.
• Cút DN80 SCH80S: Thành dày hơn SCH40S, sử dụng khi hồ sơ kỹ thuật yêu cầu cấp độ dày này.

Không phải tất cả nhà cung cấp đều có sẵn mọi tổ hợp góc cút, bán kính cong và cấp SCH. Nên xác nhận quy cách thực tế trước khi chốt đơn hàng.

Khả năng chịu áp lực và nhiệt độ

Khả năng chịu áp lực và nhiệt độ của cút hàn inox 304 DN80 phụ thuộc vào nhiều yếu tố, trong đó quan trọng nhất là độ dày thành cút, tiêu chuẩn chế tạo, vật liệu, môi chất và chất lượng mối hàn.

Khi sử dụng trong hệ thống công nghiệp, cần lưu ý:

• Áp lực vận hành: Phải nằm trong giới hạn thiết kế của toàn hệ thống, không xác định chỉ dựa vào kích thước DN80.
• Nhiệt độ lưu chất: Cần đối chiếu với đặc tính vật liệu và điều kiện làm việc liên tục.
• Độ dày cút: Cấp SCH phải tương thích với đường ống và yêu cầu tính toán.
• Môi trường sử dụng: Inox 304 có thể bị ăn mòn trong một số môi trường chứa clorua hoặc hóa chất mạnh.
• Mối hàn: Chất lượng hàn và phương pháp kiểm tra ảnh hưởng trực tiếp đến độ kín và độ an toàn của tuyến ống.

Đối với hệ thống hơi nóng, hóa chất hoặc áp suất cao, nên lựa chọn dựa trên hồ sơ thiết kế và tài liệu kỹ thuật của sản phẩm thay vì sử dụng một mức áp lực, nhiệt độ chung cho mọi loại cút DN80.

Cút hàn inox 304 DN80 được sử dụng ở đâu?

Với kích thước 3 inch và kết nối hàn, sản phẩm phù hợp với nhiều hệ thống cần chuyển hướng đường ống:

• Hệ thống cấp và phân phối nước: Chuyển hướng tuyến ống trong nhà máy, khu công nghiệp và công trình kỹ thuật.
• Đường ống khí nén: Lắp tại những đoạn đổi hướng của hệ thống dẫn khí khi vật liệu đáp ứng điều kiện vận hành.
• Nhà máy thực phẩm, đồ uống: Sử dụng trong các tuyến ống inox yêu cầu vệ sinh, với điều kiện bề mặt và quy trình hàn phù hợp tiêu chuẩn của hệ thống.
• Hệ thống xử lý nước: Kết nối các đoạn ống inox tại vị trí thay đổi hướng dòng chảy.
• Dây chuyền sản xuất công nghiệp: Dẫn nước hoặc chất lỏng công nghệ trong các tuyến ống cố định.
• Hệ thống hóa chất: Chỉ sử dụng khi đã xác nhận inox 304 tương thích với hóa chất, nồng độ và nhiệt độ thực tế.

Kinh nghiệm lựa chọn cút hàn inox 304 DN80

Trước khi mua cút hàn inox 304 DN80, nên kiểm tra các thông tin sau để hạn chế sai quy cách khi thi công:

• Đối chiếu kích thước ống: DN80 thường tương ứng 3 inch, đường kính ngoài 88,9 mm theo hệ NPS. Cần kiểm tra tiêu chuẩn ống hiện hữu.
• Chọn đúng góc chuyển hướng: Xác định cút 45° hay 90° theo bản vẽ lắp đặt.
• Xác định bán kính cong: Chọn LR hoặc SR theo không gian thi công và yêu cầu thiết kế.
• Chọn cấp độ dày: Đối chiếu SCH của cút với độ dày đường ống; không tự ý thay thế giữa các cấp.
• Kiểm tra vật liệu: Xác nhận đúng inox 304, tránh nhầm với inox 201 hoặc các mác inox khác.
• Xem xét môi trường làm việc: Đánh giá khả năng tương thích vật liệu với lưu chất, nhiệt độ và áp lực vận hành.
• Kiểm tra chứng từ kỹ thuật: Với dự án cần truy xuất nguồn gốc hoặc kiểm soát chất lượng, nên yêu cầu catalogue và chứng từ vật liệu phù hợp.

Lưu ý khi sử dụng cút hàn inox 304 DN80

• Làm sạch đầu ống và đầu cút trước khi hàn để hạn chế bụi bẩn, dầu mỡ và tạp chất ảnh hưởng đến mối nối.
• Căn chỉnh chính xác vị trí, góc cút và khe hở hàn trước khi cố định.
• Dùng quy trình hàn phù hợp với inox 304, tránh làm ảnh hưởng đến chất lượng vật liệu tại vùng hàn.
• Bố trí giá đỡ đường ống hợp lý, không để cút chịu tải trọng ngoài hoặc lực lệch vượt quá thiết kế.
• Kiểm tra mối hàn sau thi công và thực hiện thử kín, thử áp theo quy trình đã được phê duyệt.
• Theo dõi hiện tượng rò rỉ, biến dạng hoặc ăn mòn bất thường trong quá trình vận hành.

Câu hỏi thường gặp về cút hàn inox 304 DN80

Cút hàn inox 304 DN80 là bao nhiêu inch?

DN80 tương đương 3 inch. Với hệ ống theo NPS, đường kính ngoài ống tương ứng thường là 88,9 mm.

Cút hàn inox 304 DN80 có những góc nào?

Hai loại phổ biến là 45° và 90°. Cần chọn theo hướng tuyến ống và bản vẽ thiết kế.

Cút hàn inox 304 DN80 có những độ dày nào?

Các cấp thường được quan tâm gồm SCH10S, SCH40S và SCH80S. Độ dày tham khảo lần lượt khoảng 3,05 mm, 5,49 mm và 7,62 mm; cần xác nhận theo tiêu chuẩn và catalogue của sản phẩm thực tế.

Cút inox 304 DN80 có dùng cho đường ống áp lực cao không?

Có thể sử dụng nếu vật liệu, độ dày, tiêu chuẩn chế tạo và mối hàn đáp ứng yêu cầu thiết kế. Không thể xác định khả năng chịu áp chỉ dựa trên tên sản phẩm hoặc kích thước DN80.

Cần cung cấp thông tin gì khi đặt mua cút hàn inox 304 DN80?

Nên xác định kích thước DN80, góc cút, bán kính cong, cấp SCH, tiêu chuẩn kỹ thuật và điều kiện vận hành. Nếu có bản vẽ hoặc thông số đường ống hiện hữu, nên gửi kèm để đối chiếu quy cách.
