Cút hàn inox 304 DN200

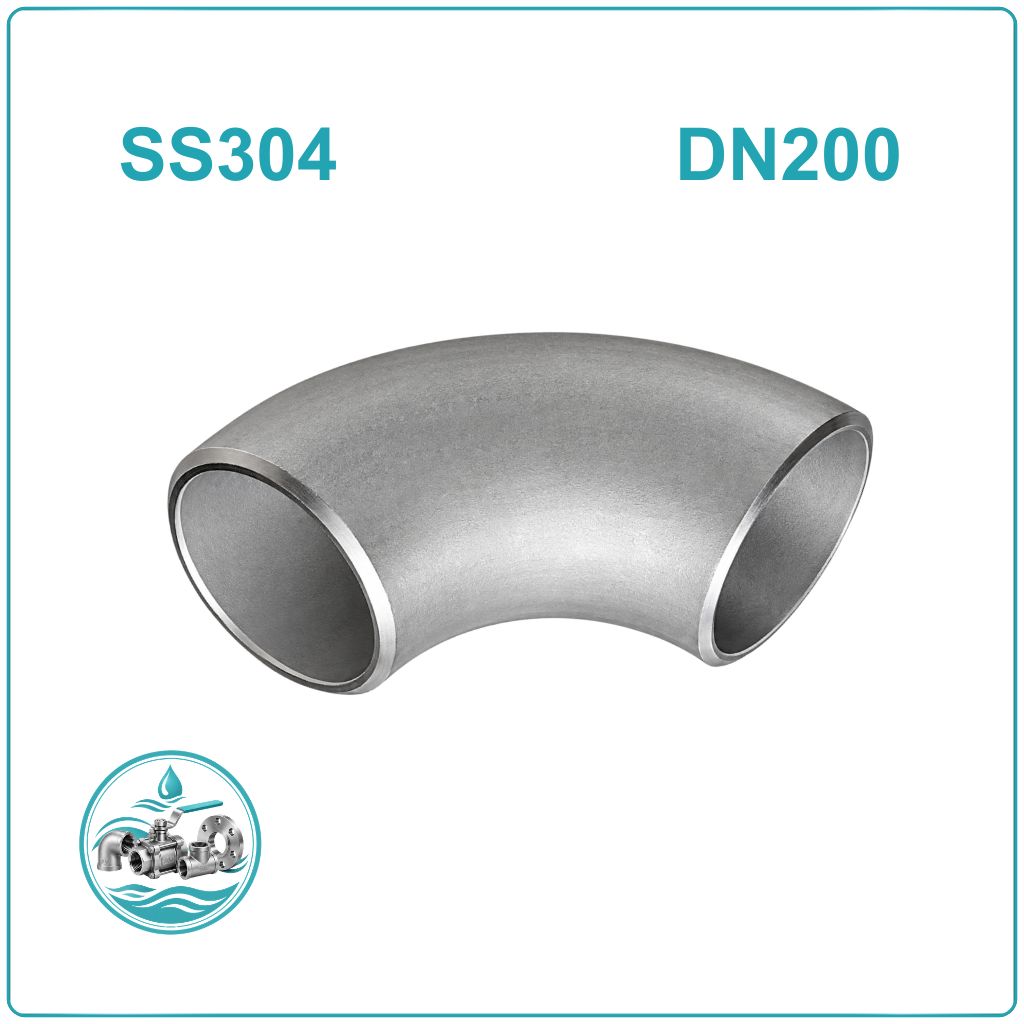

Cút hàn inox 304 DN200 là gì?

Cút hàn inox 304 DN200 là phụ kiện công nghiệp dùng để thay đổi hướng dòng chảy trên đường ống có kích thước danh nghĩa DN200. Sản phẩm được chế tạo từ thép không gỉ SUS304, kết nối với đường ống bằng phương pháp hàn đối đầu, tạo liên kết chắc chắn và hạn chế rò rỉ khi mối hàn đáp ứng yêu cầu kỹ thuật.

Kích thước DN200 tương đương 8 inch, phù hợp với đường ống thép có đường kính ngoài khoảng phi 219,1 mm theo quy cách thông dụng. Với kích thước lớn, cút thường được sử dụng tại những vị trí chuyển hướng trên tuyến ống cấp nước, hệ thống xử lý nước và dây chuyền sản xuất công nghiệp.

Khi lựa chọn cút hàn inox 304 DN200, cần xác định đúng góc cút, bán kính cong và độ dày thành. Đây là những thông số ảnh hưởng trực tiếp đến khả năng lắp ghép cũng như mức độ phù hợp với điều kiện vận hành của hệ thống.

Ưu điểm nổi bật của cút hàn inox 304 DN200

• Chống ăn mòn tốt: Inox 304 có khả năng chống gỉ trong nhiều môi trường thông thường, giúp phụ kiện duy trì độ bền khi sử dụng đúng điều kiện.
• Kết nối hàn chắc chắn: Hai đầu hàn đối đầu tạo liên kết trực tiếp với đường ống, phù hợp với các hệ thống yêu cầu độ kín cao.
• Phù hợp với đường ống kích thước lớn: DN200 đáp ứng nhu cầu chuyển hướng trên các tuyến ống có đường kính ngoài khoảng 219,1 mm.
• Đa dạng quy cách: Có thể lựa chọn góc 45° hoặc 90°, loại bán kính dài hoặc ngắn tùy theo thiết kế.
• Thuận tiện đồng bộ hệ thống: Có thể kết hợp với đường ống và phụ kiện inox cùng vật liệu, kích thước và tiêu chuẩn tương thích.

Thông số kỹ thuật cút hàn inox 304 DN200

Cấu tạo của cút hàn inox 304 DN200

Cút hàn inox 304 DN200 có thân cong và hai đầu kết nối được thiết kế để hàn trực tiếp vào đường ống. Cấu tạo của sản phẩm gồm:

• Thân cút: Được tạo hình từ inox 304, quyết định góc đổi hướng và hình dạng đường dẫn lưu chất.
• Hai đầu hàn: Có mép hàn được gia công theo quy cách sản xuất, hỗ trợ ghép nối với đường ống tương ứng.
• Thành cút: Chiều dày phụ thuộc cấp SCH hoặc yêu cầu đặt hàng, cần phù hợp với thiết kế đường ống.
• Bề mặt inox: Được hoàn thiện theo quy cách sản phẩm, phục vụ yêu cầu sử dụng và kiểm tra chất lượng.

Phân loại cút hàn inox 304 DN200

Cút hàn inox 304 DN200 có nhiều quy cách để đáp ứng yêu cầu chuyển hướng và bố trí đường ống. Các loại phổ biến được phân biệt theo góc cút, bán kính cong và độ dày thành.

Theo góc chuyển hướng

• Cút hàn inox 304 DN200 45°: Dùng khi tuyến ống cần đổi hướng theo góc nghiêng, phù hợp với các vị trí không cần rẽ vuông góc.
• Cút hàn inox 304 DN200 90°: Tạo hướng chuyển vuông góc, thường được sử dụng tại các điểm rẽ trên hệ thống đường ống công nghiệp.

Theo bán kính cong

• Cút bán kính dài LR: Có bán kính cong lớn hơn, thường được lựa chọn cho nhiều tuyến ống công nghiệp. Với cút 90° DN200 theo ASME B16.9, kích thước tâm đến đầu của loại LR khoảng 304,8 mm.
• Cút bán kính ngắn SR: Có kích thước gọn hơn, phù hợp với một số vị trí bị giới hạn không gian nếu thiết kế cho phép.

Theo độ dày thành

Cút có thể được cung cấp theo các cấp SCH khác nhau, tùy tiêu chuẩn và yêu cầu công trình. Khi lựa chọn, cần kiểm tra bảng chiều dày thực tế của đúng sản phẩm, không suy ra khả năng chịu áp lực chỉ từ tên cấp SCH.

Khả năng chịu áp lực và nhiệt độ của cút hàn inox 304 DN200

Đối với cút DN200, khả năng làm việc cần được xem xét theo toàn bộ điều kiện vận hành của hệ thống thay vì chỉ dựa vào vật liệu inox 304.

• Áp lực làm việc: Phụ thuộc vào chiều dày thành, tiêu chuẩn chế tạo, áp suất thiết kế và nhiệt độ vận hành. Cần có thông số kỹ thuật phù hợp với hệ thống cụ thể.
• Nhiệt độ sử dụng: Inox 304 có thể được sử dụng trong nhiều môi trường nhiệt công nghiệp, nhưng giới hạn làm việc phải được xác định theo thiết kế và tính chất lưu chất.
• Khả năng chống ăn mòn: Phù hợp với nhiều môi trường nước và lưu chất thông dụng. Với hóa chất mạnh hoặc môi trường có hàm lượng clorua cao, cần đánh giá tính tương thích trước khi lựa chọn.
• Độ kín mối nối: Phụ thuộc vào chất lượng phụ kiện, quy trình hàn và phương pháp kiểm tra sau khi hoàn thiện.

Đối với hệ thống áp lực cao hoặc vận hành liên tục, nên lựa chọn cút theo hồ sơ thiết kế, tiêu chuẩn áp dụng và tài liệu kỹ thuật của nhà sản xuất.

Cút hàn inox 304 DN200 được sử dụng ở đâu?

Nhờ kích thước 8 inch và kết nối hàn đối đầu, cút hàn inox 304 DN200 phù hợp với nhiều tuyến ống công nghiệp có lưu lượng lớn.

• Hệ thống cấp nước: Chuyển hướng đường ống tại nhà máy, trạm bơm và công trình xử lý nước.
• Nhà máy thực phẩm và đồ uống: Sử dụng trong các tuyến ống đáp ứng yêu cầu vật liệu và vệ sinh của quy trình sản xuất.
• Hệ thống xử lý nước thải: Kết nối các đoạn ống tại vị trí đổi hướng trong dây chuyền xử lý.
• Ngành dầu khí: Có thể sử dụng trên tuyến ống dẫn dầu hoặc khí khi vật liệu và thông số sản phẩm phù hợp.
• Nhà máy hóa chất: Dùng cho các môi chất tương thích với inox 304 sau khi đánh giá điều kiện vận hành.
• Hệ thống cơ điện công nghiệp: Lắp đặt trong mạng lưới đường ống kỹ thuật của nhà xưởng và khu sản xuất.

Kinh nghiệm lựa chọn cút hàn inox 304 DN200

Khi lựa chọn phụ kiện DN200, cần đối chiếu các thông số thực tế để tránh sai lệch kích thước hoặc lựa chọn không phù hợp với điều kiện làm việc.

• Xác nhận kích thước: DN200 tương đương 8 inch, đường kính ngoài ống thép thông dụng khoảng phi 219,1 mm.
• Chọn đúng góc cút: Xác định loại 45° hoặc 90° theo bản vẽ tuyến ống.
• Kiểm tra bán kính cong: Chọn LR hoặc SR dựa trên không gian lắp đặt và yêu cầu thiết kế.
• Đối chiếu độ dày: Kiểm tra cấp SCH của cút và đường ống để bảo đảm tương thích khi hàn.
• Xác nhận mác vật liệu: Đảm bảo sản phẩm đúng inox 304; kiểm tra chứng từ vật liệu nếu công trình yêu cầu.
• Kiểm tra tiêu chuẩn: Đối chiếu tiêu chuẩn kích thước, dung sai và yêu cầu kỹ thuật của phụ kiện.
• Đánh giá môi trường sử dụng: Xem xét áp suất, nhiệt độ và tính chất lưu chất trước khi chốt quy cách.

Nếu thay thế cút trong hệ thống hiện hữu, nên dựa vào bản vẽ hoặc đo đạc mẫu cũ để xác định chính xác góc cút, bán kính cong và chiều dày thành.

Lưu ý khi sử dụng cút hàn inox 304 DN200

Do được lắp trên tuyến ống có kích thước lớn, cút DN200 cần được lựa chọn và theo dõi theo điều kiện vận hành thực tế.

• Không sử dụng sản phẩm vượt quá giới hạn áp lực và nhiệt độ đã được xác định trong thiết kế.
• Hạn chế tiếp xúc với hóa chất không tương thích hoặc các tác nhân gây nhiễm bẩn sắt trên bề mặt inox.
• Theo dõi mối hàn để phát hiện sớm tình trạng rò rỉ, nứt hoặc biến dạng.
• Kiểm soát tải trọng, độ rung và hệ thống giá đỡ tại vị trí đổi hướng.
• Với môi trường ăn mòn đặc biệt, cần đánh giá lại sự phù hợp của inox 304 trước khi sử dụng lâu dài.

Câu hỏi thường gặp về cút hàn inox 304 DN200

Cút hàn inox 304 DN200 là phi bao nhiêu?

DN200 tương đương 8 inch, phù hợp với đường ống thép có đường kính ngoài thông dụng khoảng phi 219,1 mm.

Cút hàn inox 304 DN200 có những góc nào?

Hai loại thường gặp là 45° và 90°. Lựa chọn phụ thuộc vào hướng chuyển tuyến và bản vẽ thiết kế.

Cút hàn inox 304 DN200 LR có kích thước tâm đến đầu bao nhiêu?

Với cút 90° bán kính dài LR theo quy cách ASME B16.9, kích thước tâm đến đầu khoảng 304,8 mm. Các loại góc khác hoặc bán kính SR có kích thước khác.

Cút hàn inox 304 DN200 có những độ dày nào?

Độ dày phụ thuộc vào tiêu chuẩn sản xuất và cấp SCH của sản phẩm. Cần đối chiếu catalogue để xác nhận chiều dày thực tế trước khi đặt hàng.

Cút hàn inox 304 DN200 có dùng được cho hệ thống áp lực cao không?

Có thể sử dụng nếu sản phẩm đáp ứng yêu cầu thiết kế về vật liệu, độ dày, áp suất, nhiệt độ và chất lượng mối hàn. Không nên mặc định một mức áp lực chung cho mọi loại cút DN200.
