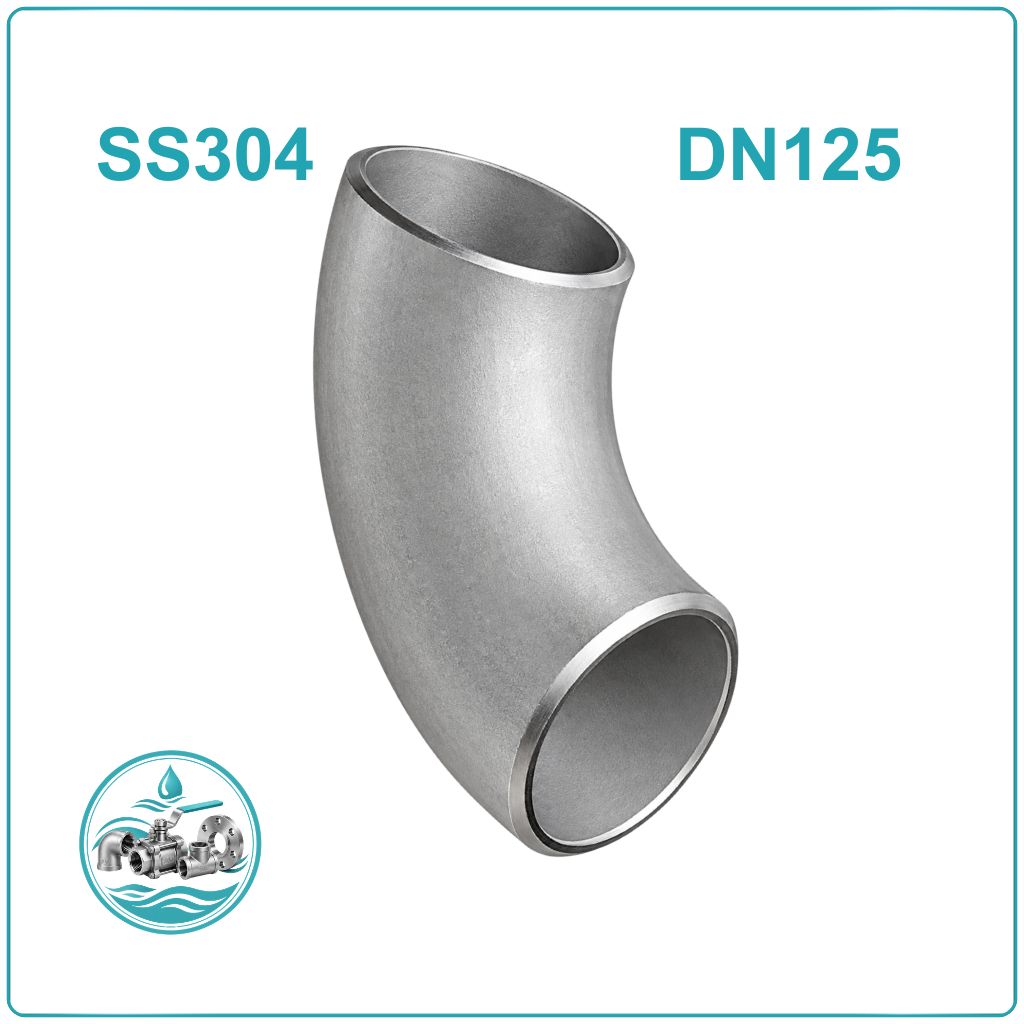

Cút hàn inox 304 DN125

Cút hàn inox 304 DN125 là gì?

Cút hàn inox 304 DN125 là phụ kiện dùng để chuyển hướng dòng chảy trong hệ thống đường ống công nghiệp. Sản phẩm được chế tạo từ thép không gỉ SUS304, có hai đầu hàn đối đầu giúp liên kết trực tiếp với đường ống, tạo kết cấu chắc chắn và hạn chế rò rỉ tại vị trí kết nối khi mối hàn đạt yêu cầu kỹ thuật.

Với kích thước danh nghĩa DN125, cút tương đương 5 inch, phù hợp với đường ống có đường kính ngoài phi 141,3 mm theo quy cách ống thép thông dụng. Sản phẩm thường được lựa chọn ở những vị trí cần đổi hướng tuyến ống nhưng vẫn đảm bảo sự đồng bộ về vật liệu và kích thước.

So với các phụ kiện inox thông dụng ở kích thước nhỏ, cút DN125 được sử dụng nhiều trong hệ thống đường ống có lưu lượng lớn hơn, chẳng hạn đường ống cấp nước nhà máy, dây chuyền sản xuất và hệ thống dẫn lưu chất công nghiệp.

Ưu điểm nổi bật của cút hàn inox 304 DN125

• Khả năng chống ăn mòn: Inox 304 có khả năng chống gỉ tốt trong nhiều môi trường thông thường, phù hợp với hệ thống nước và một số môi chất công nghiệp tương thích.
• Liên kết hàn chắc chắn: Hai đầu hàn đối đầu giúp cút kết nối trực tiếp với đường ống, tạo thành tuyến dẫn liên tục sau khi hoàn thiện mối hàn.
• Đáp ứng nhiều phương án chuyển hướng: Có thể lựa chọn góc 45° hoặc 90° tùy theo thiết kế và không gian bố trí đường ống.
• Phù hợp với hệ thống công nghiệp: Kích thước DN125 đáp ứng nhu cầu kết nối trên các tuyến ống có đường kính tương đối lớn.
• Thuận tiện khi đồng bộ phụ kiện: Có thể kết hợp với ống inox 304 và các phụ kiện hàn cùng kích thước, tiêu chuẩn tương thích.

Thông số kỹ thuật cút hàn inox 304 DN125

Đặc điểm cấu tạo của cút hàn inox 304 DN125

Cút hàn inox 304 DN125 có thân cong với hai đầu kết nối được thiết kế để hàn trực tiếp vào đường ống. Các bộ phận chính gồm:

• Thân cút: Được tạo hình từ inox 304, quyết định góc chuyển hướng và hình dạng dòng chảy qua phụ kiện.
• Hai đầu hàn: Có kích thước tương thích với đường ống theo tiêu chuẩn sản xuất, phục vụ việc ghép nối bằng phương pháp hàn đối đầu.
• Thành cút: Độ dày được xác định theo cấp SCH hoặc yêu cầu kỹ thuật riêng, cần tương thích với thành ống kết nối.
• Bề mặt sản phẩm: Được hoàn thiện theo quy cách của nhà sản xuất, đáp ứng yêu cầu sử dụng và kiểm tra chất lượng.

Phân loại cút hàn inox 304 DN125

Cút hàn inox 304 DN125 có thể phân loại theo hình dạng chuyển hướng và bán kính cong. Đây là hai yếu tố ảnh hưởng trực tiếp đến cách bố trí phụ kiện trên tuyến ống.

Theo góc chuyển hướng

• Cút hàn inox 304 DN125 45°: Phù hợp với vị trí cần đổi hướng đường ống theo góc nghiêng, giúp bố trí tuyến dẫn theo mặt bằng công trình.
• Cút hàn inox 304 DN125 90°: Dùng tại các điểm rẽ vuông góc, thường gặp trong hệ thống đường ống nhà xưởng và dây chuyền công nghiệp.

Theo bán kính cong

• Cút bán kính dài LR: Có bán kính cong lớn hơn, giúp chuyển hướng dòng chảy theo đường cong dài. Với cút 90° DN125 theo ASME B16.9, kích thước tâm đến đầu của loại LR là khoảng 190,5 mm.
• Cút bán kính ngắn SR: Có bán kính cong nhỏ hơn, thích hợp với một số vị trí bị giới hạn không gian nhưng phải đáp ứng yêu cầu thiết kế và khả năng vận hành.

Ngoài ra, cút có thể được lựa chọn theo độ dày thành và tiêu chuẩn sản xuất. Khi đặt hàng, nên ghi rõ DN125, góc cút, LR/SR và SCH để tránh nhầm lẫn giữa các quy cách.

Khả năng làm việc của cút hàn inox 304 DN125

Khả năng làm việc của cút hàn inox 304 DN125 phụ thuộc vào vật liệu, độ dày thành, tiêu chuẩn chế tạo, chất lượng mối hàn và điều kiện vận hành của hệ thống.

• Áp lực: Cần xác định theo thiết kế đường ống, chiều dày phụ kiện, nhiệt độ và điều kiện tải trọng. Không nên mặc định mọi cút DN125 đều có cùng cấp áp lực.
• Nhiệt độ: Inox 304 có thể sử dụng trong nhiều điều kiện nhiệt độ công nghiệp, nhưng giới hạn cụ thể cần được kiểm tra theo tiêu chuẩn thiết kế và môi chất.
• Khả năng chống ăn mòn: Phù hợp với nhiều môi trường nước và lưu chất thông dụng. Với hóa chất mạnh hoặc môi trường giàu clorua, cần đánh giá kỹ tính tương thích của vật liệu.
• Độ kín kết nối: Phụ thuộc vào chất lượng đầu cút, quy trình hàn và kết quả kiểm tra mối nối sau khi thi công.

Đối với hệ thống vận hành liên tục hoặc có yêu cầu an toàn cao, nên lựa chọn phụ kiện theo hồ sơ kỹ thuật thay vì chỉ căn cứ vào mác inox 304.

Cút hàn inox 304 DN125 được sử dụng ở đâu?

Với kích thước tương đương 5 inch và kiểu kết nối hàn, cút hàn inox 304 DN125 phù hợp với các hệ thống cần chuyển hướng đường ống có đường kính lớn.

• Hệ thống cấp nước nhà máy: Dùng tại các điểm đổi hướng trên tuyến ống cấp nước sản xuất và đường ống kỹ thuật.
• Ngành thực phẩm, đồ uống: Sử dụng trong các tuyến ống có yêu cầu về vật liệu và khả năng vệ sinh phù hợp.
• Nhà máy xử lý nước: Kết nối các đoạn ống dẫn nước và lưu chất trong dây chuyền xử lý.
• Hệ thống dẫn dầu, khí: Lắp tại vị trí chuyển hướng khi vật liệu và thông số sản phẩm đáp ứng điều kiện vận hành.
• Ngành hóa chất: Có thể sử dụng với những môi chất tương thích với inox 304 sau khi đánh giá điều kiện làm việc.
• Hệ thống đường ống công nghiệp: Phục vụ việc thay đổi hướng tuyến ống trong nhà xưởng, khu sản xuất và công trình kỹ thuật.

Cách chọn cút hàn inox 304 DN125 đúng quy cách

Để chọn đúng sản phẩm, cần đối chiếu thông số phụ kiện với đường ống hiện có và yêu cầu kỹ thuật của công trình.

• Xác nhận kích thước: DN125 tương đương 5 inch, đường kính ngoài ống thép thông dụng khoảng 141,3 mm.
• Chọn góc cút: Xác định vị trí cần cút 45° hay 90° dựa trên bản vẽ tuyến ống.
• Kiểm tra bán kính cong: Chọn LR hoặc SR theo không gian lắp đặt và yêu cầu thiết kế.
• Đối chiếu độ dày: Xác định cấp SCH của ống và cút để đảm bảo tương thích khi hàn.
• Kiểm tra vật liệu: Xác nhận đúng inox 304; nếu công trình yêu cầu, cần có chứng từ hoặc tài liệu xác nhận vật liệu.
• Lựa chọn theo môi chất: Xem xét thành phần lưu chất, áp lực và nhiệt độ để đánh giá tính phù hợp của sản phẩm.

Nếu cần thay thế phụ kiện trong một hệ thống đang vận hành, nên đo đạc mẫu cũ hoặc đối chiếu bản vẽ trước khi đặt hàng để hạn chế sai lệch kích thước.

Lưu ý khi sử dụng cút hàn inox 304 DN125

Đối với phụ kiện DN125, việc kiểm soát tải trọng đường ống và chất lượng kết nối có ý nghĩa quan trọng vì cút nằm tại vị trí thay đổi hướng dòng chảy.

• Không lựa chọn độ dày cút chỉ dựa trên kích thước DN; cần căn cứ vào thiết kế hệ thống.
• Hạn chế để bề mặt inox tiếp xúc với hóa chất không tương thích hoặc nguồn gây nhiễm bẩn sắt.
• Theo dõi tình trạng mối hàn, đặc biệt ở những tuyến ống chịu rung động hoặc thay đổi nhiệt độ thường xuyên.
• Bố trí giá đỡ đường ống phù hợp để giảm tải trọng không cần thiết lên cút và mối nối.
• Khi có dấu hiệu rò rỉ, nứt hoặc biến dạng, cần đánh giá nguyên nhân và xử lý theo quy trình an toàn.

Câu hỏi thường gặp về cút hàn inox 304 DN125

Cút hàn inox 304 DN125 tương đương bao nhiêu inch?

DN125 tương đương 5 inch. Đường kính ngoài của ống thép thông dụng tương ứng là khoảng phi 141,3 mm.

Cút hàn inox 304 DN125 có những loại góc nào?

Hai loại thường gặp là cút 45° và cút 90°. Việc lựa chọn phụ thuộc vào hướng chuyển tuyến và bản vẽ đường ống.

Cút hàn inox 304 DN125 có loại LR và SR không?

Có thể có cả loại bán kính dài LR và bán kính ngắn SR tùy tiêu chuẩn, nhà sản xuất và quy cách hàng hóa. Cần xác nhận loại bán kính trước khi đặt mua.

Cút hàn inox 304 DN125 có những độ dày nào?

Độ dày phụ thuộc vào cấp SCH hoặc quy cách sản xuất. Cần kiểm tra catalogue của sản phẩm cụ thể để xác định chiều dày thực tế, không nên suy ra độ dày chỉ từ kích thước DN125.

Cút hàn inox 304 DN125 có dùng được cho hệ thống áp lực cao không?

Việc sử dụng cần căn cứ vào độ dày thành, tiêu chuẩn chế tạo, chất lượng mối hàn và điều kiện thiết kế. Chỉ lựa chọn sản phẩm khi các thông số đáp ứng yêu cầu áp lực và nhiệt độ của hệ thống.
