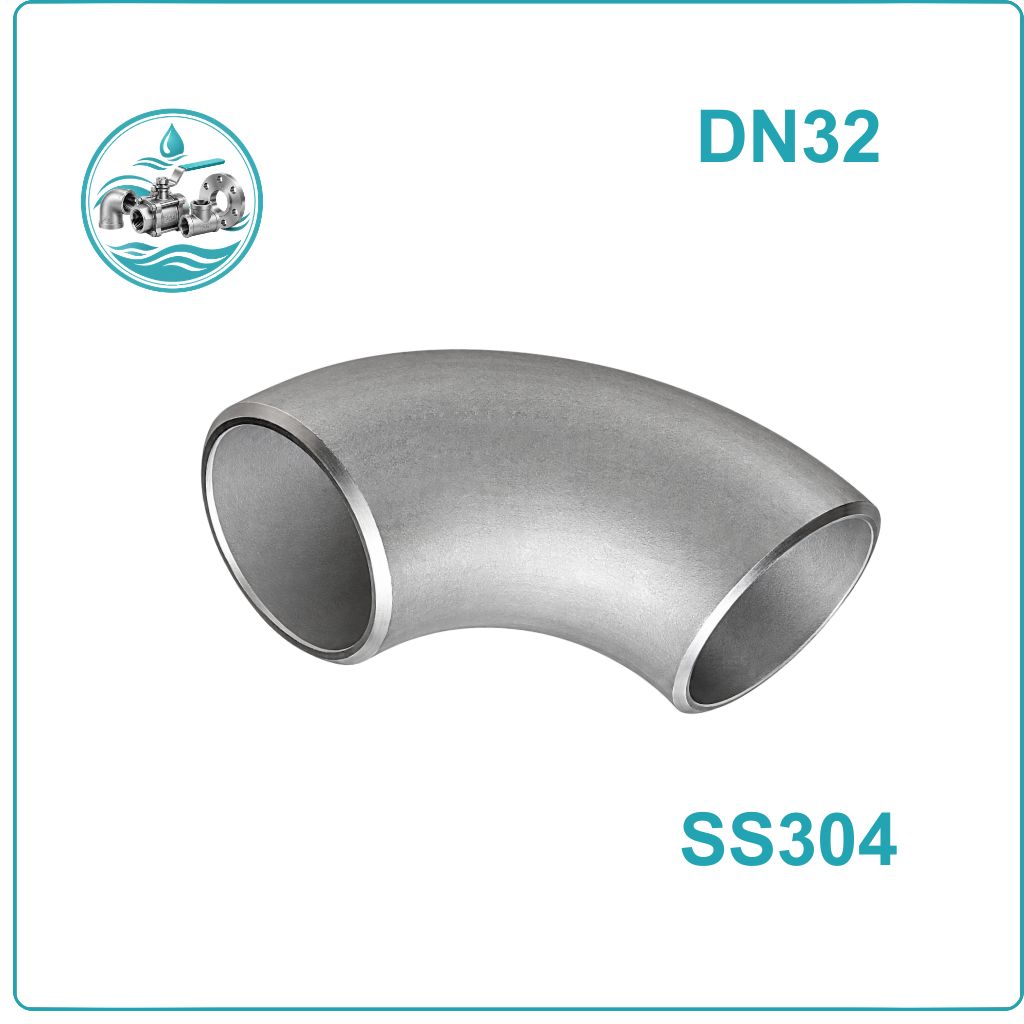

Cút hàn inox 304 DN32

Cút hàn inox 304 DN32 là gì?

Cút hàn inox 304 DN32 là phụ kiện dùng để đổi hướng tuyến ống tại các vị trí cần chuyển dòng chảy, thường gặp ở góc 45° hoặc 90°. Sản phẩm có hai đầu hàn đối đầu, được liên kết trực tiếp với đường ống bằng phương pháp hàn, tạo thành mối nối cố định và gọn gàng.

DN32 tương đương 1 1/4 inch, thường sử dụng với ống có đường kính ngoài khoảng 42,2 mm theo quy cách ống công nghiệp thông dụng. Khi lựa chọn, cần xác định thêm góc cút, bán kính cong và độ dày thành ống để bảo đảm lắp ghép chính xác.

Ưu điểm nổi bật của cút hàn inox 304 DN32

Cút hàn inox 304 DN32 được lựa chọn nhờ khả năng đáp ứng nhiều yêu cầu trong hệ thống đường ống công nghiệp.

• Chống ăn mòn tốt: Inox 304 phù hợp với nước, không khí ẩm và nhiều môi trường thông dụng.
• Mối nối chắc chắn: Hai đầu hàn giúp phụ kiện liên kết trực tiếp với đường ống, hạn chế các điểm nối tháo lắp.
• Bề mặt dễ vệ sinh: Vật liệu inox thuận tiện cho việc làm sạch và bảo dưỡng định kỳ.
• Nhiều quy cách lựa chọn: Có thể chọn cút 45°, cút 90°, bán kính dài hoặc bán kính ngắn tùy thiết kế.
• Dễ đồng bộ đường ống: Khi chọn đúng tiêu chuẩn và độ dày, cút có thể kết hợp với ống inox cùng quy cách.

Thông số kỹ thuật cút hàn inox 304 DN32

Thông số	Chi tiết
Tên sản phẩm	Cút hàn inox 304 DN32
Kích thước danh nghĩa	DN32
Quy đổi inch	1 1/4 inch
Đường kính ngoài ống tham chiếu	Khoảng 42,2 mm
Vật liệu	Inox 304
Kiểu kết nối	Hàn đối đầu
Góc chuyển hướng	45° hoặc 90°, tùy loại
Bán kính cong	Loại bán kính dài (LR) hoặc bán kính ngắn (SR)
Độ dày	Lựa chọn theo Schedule và yêu cầu thiết kế
Tiêu chuẩn tham khảo	ASME B16.9
Môi trường sử dụng	Nước, khí và các môi chất tương thích với inox 304

Cấu tạo của cút hàn inox 304 DN32

Cút hàn DN32 có hình dạng cong, gồm thân chuyển hướng và hai đầu vát mép để chuẩn bị hàn với đường ống. Các bộ phận chính gồm:

• Thân cút: Phần cong định hướng dòng chảy từ tuyến ống này sang tuyến ống khác.
• Hai đầu kết nối: Được gia công phù hợp với kiểu hàn đối đầu, giúp căn chỉnh và tạo mối hàn với ống.
• Bề mặt inox 304: Tiếp xúc với môi trường bên ngoài và môi chất bên trong, cần được bảo quản để tránh nhiễm bẩn hoặc ăn mòn không phù hợp.

Phân loại cút hàn inox 304 DN32

Không phải mọi cút DN32 đều có cùng hình dạng hoặc kích thước lắp đặt. Có thể phân biệt sản phẩm theo ba tiêu chí:

Theo góc chuyển hướng

• Cút 45°: Đổi hướng tuyến ống với góc nhỏ hơn, phù hợp khi cần chuyển hướng từ từ.
• Cút 90°: Chuyển hướng vuông góc, thường dùng tại các đoạn rẽ nhánh theo mặt bằng thiết kế.

Theo bán kính cong

• Cút bán kính dài (LR): Có đoạn cong dài hơn, thường được cân nhắc khi muốn chuyển hướng dòng chảy từ từ.
• Cút bán kính ngắn (SR): Có kích thước tâm đến đầu ngắn hơn, hữu ích khi không gian lắp đặt hạn chế và thiết kế cho phép sử dụng.

Theo độ dày thành

SCH10S, SCH40S và các cấp độ dày khác được lựa chọn dựa trên yêu cầu thiết kế. Khi mua hàng, cần xác nhận rõ tiêu chuẩn, góc cút, bán kính cong và độ dày thay vì chỉ ghi “cút inox 304 DN32”.

Khả năng chịu áp lực và nhiệt độ

Khả năng làm việc của cút hàn inox 304 DN32 không thể xác định chỉ từ kích thước danh nghĩa hoặc tên vật liệu. Mức áp lực và nhiệt độ cho phép phụ thuộc vào độ dày thành cút, tiêu chuẩn chế tạo, chất lượng mối hàn, điều kiện vận hành và yêu cầu thiết kế của toàn hệ thống.

Yếu tố cần xem xét	Ý nghĩa khi lựa chọn
Độ dày SCH	Ảnh hưởng đến khả năng chịu tải và áp lực của phụ kiện
Nhiệt độ môi chất	Có thể làm thay đổi giới hạn làm việc cho phép của vật liệu và hệ thống
Tính chất môi chất	Axit, muối hoặc hóa chất đặc thù có thể gây ăn mòn inox 304
Chất lượng hàn	Mối hàn cần đáp ứng yêu cầu kỹ thuật và kiểm tra của hệ thống
Tiêu chuẩn thiết kế	Là căn cứ xác định giới hạn vận hành an toàn

Đối với hệ thống áp lực hoặc nhiệt độ cao, cần kiểm tra thông số thiết kế và tài liệu kỹ thuật của nhà sản xuất. Không nên tự quy đổi độ dày SCH thành một mức áp lực làm việc cố định khi chưa có đủ dữ liệu.

Cút hàn inox 304 DN32 được sử dụng ở đâu?

Với kích thước danh nghĩa 1 1/4 inch, cút hàn inox 304 DN32 có thể xuất hiện trong các tuyến ống vừa và nhỏ, nơi cần thay đổi hướng đi nhưng vẫn duy trì kết nối hàn cố định.

Một số ứng dụng thường gặp:

• Hệ thống cấp nước: Đổi hướng đường ống tại khu vực kỹ thuật hoặc dây chuyền sản xuất.
• Nhà máy thực phẩm và đồ uống: Sử dụng tại các tuyến ống có yêu cầu vệ sinh, sau khi xác nhận cấp vật liệu và độ hoàn thiện bề mặt phù hợp.
• Hệ thống khí nén và khí công nghiệp: Dẫn tuyến ống qua các vị trí chuyển hướng theo bản vẽ.
• Dây chuyền sản xuất: Kết nối các đoạn ống inox trong cụm thiết bị và đường dẫn môi chất.
• Hệ thống xử lý nước: Lắp tại các đoạn đổi hướng của tuyến ống có môi trường tương thích với inox 304.

Kinh nghiệm lựa chọn cút hàn inox 304 DN32

Để tránh mua nhầm quy cách hoặc phát sinh công đoạn sửa chữa khi lắp đặt, nên kiểm tra sản phẩm theo các bước sau:

1. Đối chiếu đường kính ống: Xác nhận ống cần kết nối thuộc quy cách DN32, đường kính ngoài tham chiếu khoảng 42,2 mm.
2. Chọn đúng góc cút: Xác định vị trí lắp cần cút 45° hay 90° dựa trên bản vẽ đường ống.
3. Kiểm tra độ dày: Chọn SCH tương thích với ống và yêu cầu áp lực, không chọn theo cảm tính.
4. Xác nhận bán kính cong: Chọn LR hoặc SR tùy khoảng không gian và yêu cầu bố trí tuyến ống.
5. Kiểm tra vật liệu: Yêu cầu thông tin xác nhận inox 304 nếu hệ thống cần kiểm soát chủng loại vật liệu.
6. Đối chiếu tiêu chuẩn: Kiểm tra tiêu chuẩn chế tạo và kích thước đầu hàn trước khi nghiệm thu.

Nếu cút được dùng để thay thế phụ kiện cũ, nên đo trực tiếp sản phẩm hiện hữu và so sánh bản vẽ kỹ thuật để hạn chế sai lệch khi lắp ghép.

Lưu ý khi sử dụng cút hàn inox 304 DN32

Một số vấn đề cần quan tâm trong quá trình thi công và vận hành:

• Làm sạch bề mặt tiếp xúc trước khi hàn, loại bỏ dầu mỡ và tạp chất có thể ảnh hưởng đến mối nối.
• Căn chỉnh cút và ống đúng tâm, tránh tạo ứng suất do lệch trục hoặc ép nối.
• Sử dụng quy trình hàn phù hợp với vật liệu inox, đồng thời hạn chế hiện tượng cháy cạnh và biến dạng.
• Làm sạch, xử lý vùng ảnh hưởng nhiệt sau hàn theo yêu cầu kỹ thuật của hệ thống.
• Kiểm tra mối hàn theo phương pháp nghiệm thu được quy định trong hồ sơ công trình.
• Trong quá trình sử dụng, theo dõi dấu hiệu rò rỉ, ăn mòn, đổi màu bất thường hoặc biến dạng tại vị trí kết nối.

Không nên để cút chịu tải trọng đường ống vượt thiết kế hoặc dùng phụ kiện sai độ dày so với hệ thống. Với đường ống quan trọng, việc kiểm tra sau hàn cần thực hiện theo quy trình nghiệm thu đã được phê duyệt.

Câu hỏi thường gặp về cút hàn inox 304 DN32

Cút hàn inox 304 DN32 tương đương bao nhiêu inch?

DN32 tương đương 1 1/4 inch. Đường kính ngoài ống tham chiếu theo quy cách công nghiệp phổ biến khoảng 42,2 mm.

Cút hàn inox 304 DN32 có những góc nào?

Các loại thường gặp là cút 45° và cút 90°. Tùy thiết kế, sản phẩm còn có thể được phân loại theo bán kính cong dài hoặc ngắn.

Cút DN32 có những độ dày nào?

Độ dày phụ thuộc cấp Schedule và tiêu chuẩn chế tạo. SCH10S và SCH40S là hai quy cách phổ biến, nhưng cần xác nhận thông số thực tế trên catalogue trước khi đặt hàng.

Cút inox 304 DN32 có dùng được cho hóa chất không?

Có thể dùng với một số môi chất hóa chất tương thích, nhưng không thể áp dụng cho mọi loại hóa chất. Cần xem xét nồng độ, nhiệt độ, điều kiện vận hành và khả năng chống ăn mòn của inox 304.

Làm sao chọn cút DN32 phù hợp với đường ống hiện có?

Cần kiểm tra đường kính ngoài, độ dày thành ống, góc chuyển hướng, bán kính cong và tiêu chuẩn kết nối. Nếu hệ thống yêu cầu chịu áp lực, phải đối chiếu thêm hồ sơ thiết kế và thông số của nhà sản xuất.
