Cút hàn inox 304 DN50

Cút hàn inox 304 DN50 là gì?

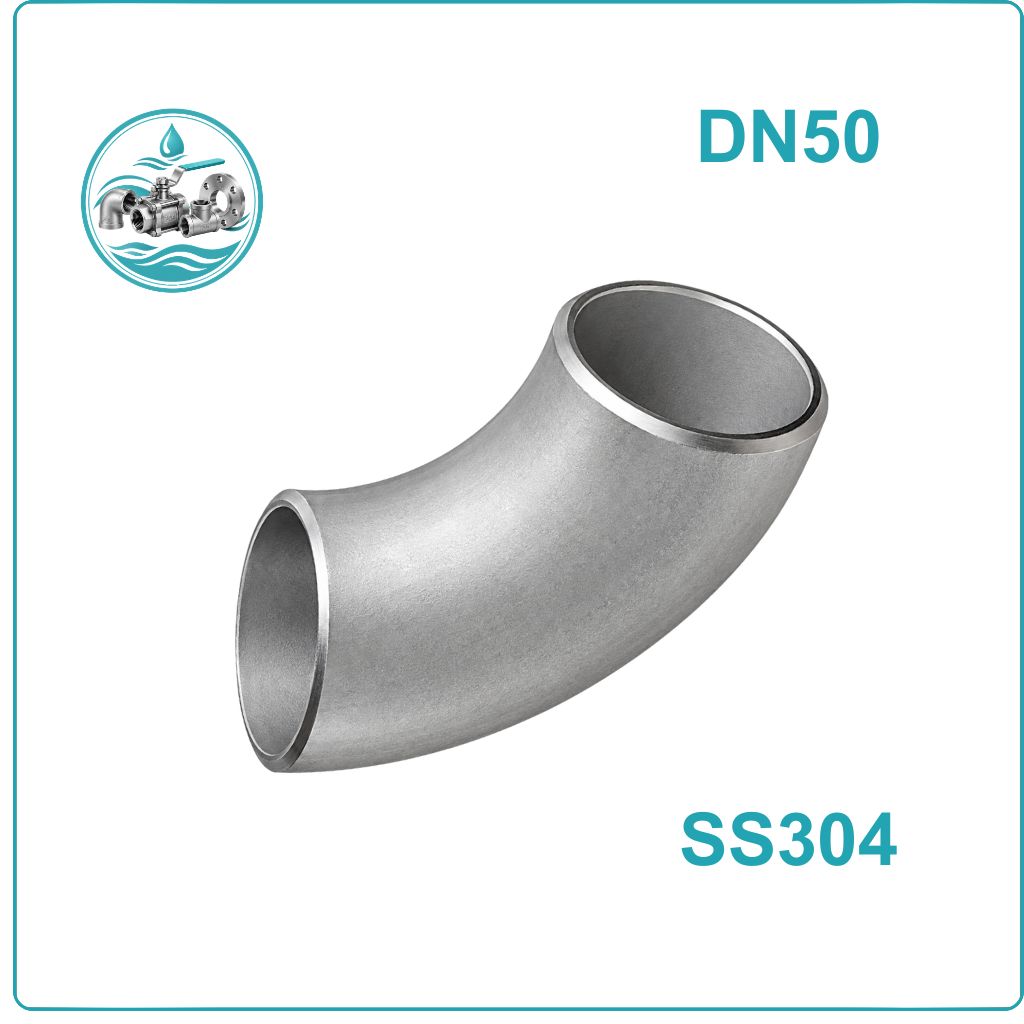

Trong hệ thống đường ống công nghiệp, khi tuyến dẫn cần đổi hướng để tránh thiết bị, đi qua góc nhà xưởng hoặc kết nối với một cụm máy khác, cút hàn là phụ kiện được sử dụng để tạo đoạn chuyển tiếp. Cút hàn inox 304 DN50 có thân cong bằng thép không gỉ SUS304, hai đầu được chuẩn bị để hàn trực tiếp với đường ống.

Sản phẩm có kích thước danh nghĩa DN50, tương đương 2 inch, thường ghép với ống có đường kính ngoài 60,3 mm theo quy cách ống thép công nghiệp. Điểm cần chú ý là DN50 không phải số đo đường kính ngoài thực tế của ống; khi lắp đặt phải đối chiếu kích thước đầu hàn và độ dày thành ống.

Ưu điểm nổi bật của cút hàn inox 304 DN50

Đối với tuyến ống DN50, lựa chọn cút inox 304 mang lại một số lợi ích thiết thực trong quá trình sử dụng:

• Phù hợp với môi trường ẩm: Bề mặt inox 304 có khả năng chống gỉ trong nhiều điều kiện thông thường, giúp giảm nguy cơ xuống cấp do môi trường.
• Tạo kết nối cố định: Hàn đối đầu giúp cút liên kết trực tiếp với ống, phù hợp với hệ thống không cần tháo rời thường xuyên.
• Hạn chế các điểm nối trung gian: Một phụ kiện chuyển hướng có thể thay thế cách ghép nhiều đoạn ống ngắn để tạo góc, nếu đáp ứng thiết kế.
• Thuận tiện đồng bộ vật liệu: Có thể sử dụng cùng tuyến ống inox và các phụ kiện có thông số tương thích.
• Lựa chọn được theo mặt bằng: Nhiều kiểu góc và bán kính cong giúp kỹ sư bố trí đường ống theo không gian thực tế.

Thông số kỹ thuật cút hàn inox 304 DN50

Thông số	Chi tiết
Tên sản phẩm	Cút hàn inox 304 DN50
Kích thước danh nghĩa	DN50
Quy đổi inch	2 inch
Đường kính ngoài ống tham chiếu	60,3 mm
Vật liệu chế tạo	Inox 304 / SUS304
Phương thức kết nối	Hàn đối đầu
Góc chuyển hướng	45° hoặc 90°, tùy mẫu
Kiểu bán kính	LR hoặc SR, tùy quy cách
Độ dày thành	SCH10, SCH40, SCH80
Tiêu chuẩn tham khảo	ASME B16.9
Môi trường sử dụng	Các môi chất tương thích với inox 304

Cấu tạo của cút hàn inox 304 DN50

Cấu tạo của cút hàn DN50 được thiết kế nhằm đáp ứng hai yêu cầu: chuyển hướng tuyến ống và tạo điều kiện hình thành mối hàn đối đầu. Thay vì sử dụng ren hay mặt bích, phụ kiện được ghép trực tiếp với hai đầu ống.

Các đặc điểm cấu tạo cần kiểm tra gồm:

• Phần thân tạo góc: Có biên dạng cong theo góc thiết kế, quyết định hướng đi tiếp theo của dòng môi chất.
• Hai đầu vát hàn: Là khu vực chuẩn bị để ghép nối với ống. Hình dạng mép vát cần phù hợp với quy trình hàn được sử dụng.
• Chiều dày thành cút: Ảnh hưởng đến khả năng đồng bộ với chiều dày ống và yêu cầu cơ học của hệ thống.
• Bề mặt và đường viền sản phẩm: Cần đều, không có vết nứt, biến dạng hoặc khuyết tật rõ rệt ảnh hưởng đến việc lắp đặt.

Phân loại cút hàn inox 304 DN50

Cút hàn inox 304 DN50 được phân loại theo góc chuyển hướng, bán kính cong và độ dày thành cút để phù hợp với từng thiết kế đường ống.

Phân loại theo góc cút

• Cút hàn inox 304 DN50 45°: Dùng tại vị trí cần chuyển hướng đường ống theo góc nghiêng.
• Cút hàn inox 304 DN50 90°: Sử dụng khi tuyến ống cần đổi hướng vuông góc.

Phân loại theo bán kính cong

• Cút LR (bán kính dài): Có bán kính cong lớn, cần khoảng không gian lắp đặt dài hơn.
• Cút SR (bán kính ngắn): Có bán kính cong nhỏ, phù hợp với vị trí hạn chế không gian nếu thiết kế cho phép.

Phân loại theo độ dày thành cút

• Cút inox 304 DN50 SCH10S: Thành cút tương đối mỏng, phù hợp với hệ thống có yêu cầu độ dày tương ứng.
• Cút inox 304 DN50 SCH40S: Thành cút dày hơn SCH10S, được lựa chọn theo điều kiện thiết kế và vận hành.
• Cút inox 304 DN50 SCH80S: Thành cút dày hơn SCH40S, sử dụng khi thiết kế yêu cầu quy cách độ dày này.

Khả năng chịu áp lực và nhiệt độ

Cút inox 304 DN50 cần được lựa chọn theo điều kiện làm việc của cả tuyến ống. Không thể kết luận phụ kiện chịu được áp lực bao nhiêu chỉ từ kích thước 2 inch hoặc tên vật liệu SUS304.

Trước khi đưa vào hệ thống, cần xem xét:

• Áp lực thiết kế: Xác định mức áp lực mà hệ thống phải đáp ứng trong điều kiện vận hành dự kiến.
• Nhiệt độ môi chất: Kiểm tra giới hạn cho phép của vật liệu và phụ kiện tại nhiệt độ làm việc thực tế.
• Chiều dày thành cút: Đối chiếu với yêu cầu thiết kế và chiều dày đường ống kết nối.
• Đặc tính hóa học của môi chất: Đánh giá nguy cơ ăn mòn, đặc biệt khi sử dụng với hóa chất hoặc dung dịch có clorua.
• Điều kiện gia công: Chất lượng hàn, ứng suất và quy trình kiểm tra có ảnh hưởng đến độ tin cậy của mối nối.

Nếu cút được dùng trong hệ thống hơi nóng, khí nén áp lực cao hoặc dây chuyền hóa chất, cần dựa vào tiêu chuẩn thiết kế và tài liệu kỹ thuật của nhà sản xuất để xác định giới hạn vận hành. Không sử dụng một mức áp lực hoặc nhiệt độ chung cho tất cả các loại cút DN50.

Cút hàn inox 304 DN50 được sử dụng ở đâu?

Cút hàn inox 304 DN50 thường được bố trí ở những vị trí đường ống cần chuyển hướng nhưng vẫn duy trì kết nối cố định. Việc sử dụng phụ thuộc vào môi chất, yêu cầu vệ sinh và điều kiện làm việc của hệ thống.

Một số vị trí ứng dụng gồm:

• Khu vực bơm và bồn chứa: Đổi hướng tuyến ống khi kết nối thiết bị với đường dẫn chính.
• Hệ thống cấp nước nhà xưởng: Bố trí đường ống quanh dầm, tường hoặc các cụm thiết bị kỹ thuật.
• Dây chuyền chế biến thực phẩm: Sử dụng khi vật liệu, độ hoàn thiện bề mặt và quy trình vệ sinh đáp ứng yêu cầu của dây chuyền.
• Hệ thống khí công nghiệp: Chuyển hướng đường dẫn khí theo sơ đồ lắp đặt đã thiết kế.
• Cụm xử lý nước: Kết nối các đoạn ống tại khu vực lọc, bồn và phân phối nước.
• Đường ống phụ trợ sản xuất: Dẫn các môi chất tương thích với inox 304 giữa các khu vực vận hành.

Kinh nghiệm lựa chọn cút hàn inox 304 DN50

Để lựa chọn đúng sản phẩm cho công trình, nên kiểm tra theo thứ tự từ kích thước kết nối đến điều kiện làm việc:

1. Đo và xác nhận quy cách ống: Đối chiếu DN50 với đường kính ngoài ống thực tế, thường là 60,3 mm theo quy cách công nghiệp phổ biến.
2. Chọn hướng rẽ: Xác định góc 45° hay 90° theo bản vẽ, tránh chọn theo cảm tính khi chưa kiểm tra mặt bằng.
3. Tính khoảng không gian lắp đặt: So sánh kích thước tâm đến đầu của cút với khoảng trống sẵn có.
4. Chọn độ dày tương thích: Kiểm tra SCH của đường ống và yêu cầu thiết kế trước khi quyết định quy cách cút.
5. Xác minh vật liệu: Nếu công trình yêu cầu đúng SUS304, cần kiểm tra nhãn hàng hóa hoặc chứng từ vật liệu theo yêu cầu nghiệm thu.
6. Đối chiếu tiêu chuẩn: Xác nhận sản phẩm được chế tạo theo tiêu chuẩn nào và các kích thước có phù hợp với bản vẽ hay không.

Một lỗi thường gặp là chỉ chọn đúng DN nhưng bỏ qua bán kính cong hoặc độ dày. Điều này có thể khiến phụ kiện không khớp với khoảng lắp đặt hoặc không đồng bộ với đường ống đang sử dụng.

Lưu ý khi sử dụng cút hàn inox 304 DN50

Để hạn chế lỗi trong quá trình lắp đặt, cần kiểm soát cả khâu chuẩn bị vật liệu, thi công hàn và kiểm tra sau hoàn thiện.

• Trước khi hàn: Làm sạch đầu cút và đầu ống, kiểm tra độ tròn, mép vát và sự tương thích về chiều dày.
• Trong khi căn chỉnh: Giữ hai đầu nối đồng tâm, tránh kéo ép đường ống để khắc phục sai lệch vị trí.
• Khi thi công: Sử dụng quy trình hàn phù hợp với inox 304 và yêu cầu kỹ thuật của công trình.
• Sau khi hàn: Làm sạch vùng ảnh hưởng nhiệt, xử lý bề mặt theo yêu cầu và kiểm tra mối nối.
• Trước khi vận hành: Thực hiện kiểm tra hoặc thử kín, thử áp theo quy trình được phê duyệt.
• Trong quá trình sử dụng: Quan sát các dấu hiệu rò rỉ, ăn mòn hoặc biến dạng tại khu vực cút và mối hàn.

Không nên sử dụng cút bị nứt, móp hoặc có khuyết tật ảnh hưởng đến khả năng lắp ghép. Với hệ thống có yêu cầu an toàn cao, công tác kiểm tra phải tuân thủ hồ sơ kỹ thuật và quy định nghiệm thu của công trình.

Câu hỏi thường gặp về cút hàn inox 304 DN50

Cút hàn inox 304 DN50 là loại cút phi bao nhiêu?

DN50 thường ghép với ống có đường kính ngoài 60,3 mm theo quy cách ống công nghiệp phổ biến. Cần kiểm tra tiêu chuẩn và kích thước thực tế trước khi đặt hàng.

Cút hàn inox 304 DN50 có phải loại 2 inch không?

Đúng. DN50 tương đương kích thước danh nghĩa 2 inch. Tuy nhiên, 2 inch là quy đổi danh nghĩa, không phải đường kính ngoài chính xác của ống.

Nên chọn cút DN50 góc 45° hay 90°?

Cút 45° phù hợp với tuyến cần chuyển hướng theo góc nghiêng; cút 90° dùng khi cần rẽ vuông góc. Lựa chọn cuối cùng phải theo bản vẽ và không gian lắp đặt.

Cút hàn inox 304 DN50 có thể hàn với ống inox khác độ dày không?

Có thể cần biện pháp xử lý kỹ thuật tùy trường hợp, nhưng không nên ghép nối trực tiếp khi chưa kiểm tra sự chênh lệch chiều dày và yêu cầu chuẩn bị mép hàn. Cần thực hiện theo quy trình hàn được phê duyệt.

Làm thế nào để biết cút DN50 có phù hợp với hệ thống đang dùng?

Cần đối chiếu vật liệu, đường kính ngoài, độ dày, góc cút, bán kính cong và tiêu chuẩn chế tạo với bản vẽ hoặc phụ kiện hiện hữu. Nếu hệ thống chịu áp lực, phải kiểm tra thêm điều kiện vận hành và tài liệu kỹ thuật.
