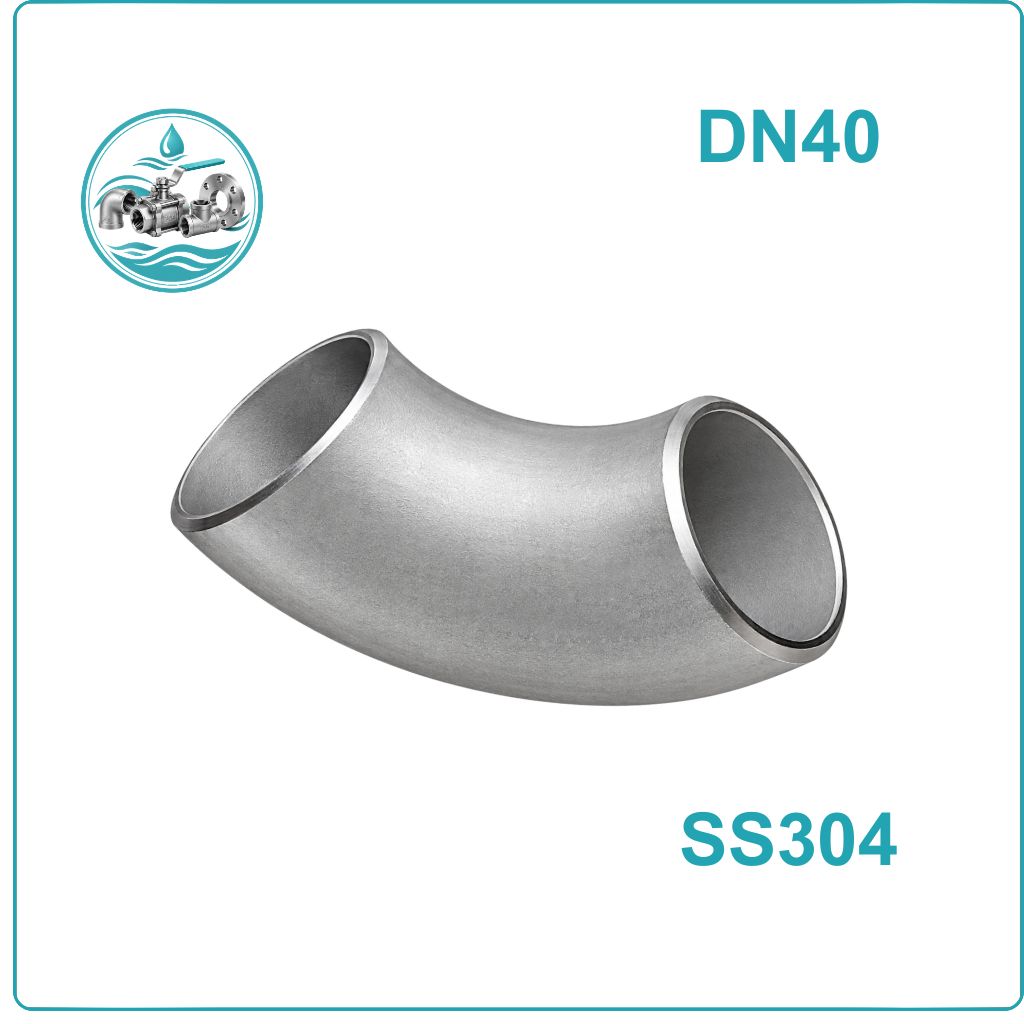

Cút hàn inox 304 DN40

Cút hàn inox 304 DN40 là gì?

Cút hàn inox 304 DN40 là phụ kiện đường ống có nhiệm vụ thay đổi hướng lắp đặt mà không cần sử dụng nhiều đoạn ống nối riêng biệt. Sản phẩm được chế tạo từ thép không gỉ inox 304, hai đầu thiết kế để hàn đối đầu với đường ống, tạo thành kết nối cố định sau khi thi công.

Với kích thước danh nghĩa DN40, tương đương 1 1/2 inch, cút thường được sử dụng cùng đường ống có đường kính ngoài khoảng 48,3 mm theo quy cách ống công nghiệp phổ biến. Đây là kích thước phù hợp cho nhiều tuyến ống dẫn nước, khí và môi chất trong nhà máy.

Khi lựa chọn cút DN40, ngoài kích thước đường ống, cần xác định góc chuyển hướng, bán kính cong và độ dày thành phụ kiện để đáp ứng đúng bản vẽ kỹ thuật.

Ưu điểm nổi bật của cút hàn inox 304 DN40

Điểm đáng chú ý của cút hàn inox 304 DN40 nằm ở sự kết hợp giữa vật liệu chống gỉ và phương pháp kết nối hàn cố định.

• Hạn chế ăn mòn: Inox 304 có khả năng chống oxy hóa tốt trong nhiều môi trường thông dụng, đặc biệt là hệ thống nước và không khí ẩm.
• Kết nối liền mạch: Khi được hàn đúng kỹ thuật, mối nối giúp giảm nguy cơ rò rỉ tại vị trí ghép nối so với kết nối cơ khí không phù hợp.
• Duy trì kết cấu đường ống: Hình dạng cong giúp đổi hướng tuyến ống theo thiết kế, tránh phải ghép nhiều đoạn ống ngắn.
• Thuận tiện vệ sinh: Bề mặt inox dễ làm sạch, phù hợp với những hệ thống có yêu cầu kiểm soát độ sạch.
• Có nhiều phương án lắp đặt: Người dùng có thể chọn góc cút và bán kính cong theo không gian thực tế cũng như yêu cầu vận hành.

Thông số kỹ thuật cút hàn inox 304 DN40

Thông số	Chi tiết
Tên sản phẩm	Cút hàn inox 304 DN40
Kích thước danh nghĩa	DN40
Kích thước quy đổi	1 1/2 inch
Đường kính ngoài ống tham chiếu	48,3 mm
Vật liệu	Inox 304
Kiểu kết nối	Hàn đối đầu
Góc cút	45° hoặc 90°, tùy quy cách
Bán kính cong	LR hoặc SR, tùy mẫu
Độ dày thành	Theo Schedule và yêu cầu thiết kế
Tiêu chuẩn tham khảo	ASME B16.9
Môi trường sử dụng	Nước, khí và môi chất tương thích với inox 304

Cấu tạo của cút hàn inox 304 DN40

Cút DN40 được thiết kế với thân cong liền khối và hai đầu hàn. Cấu tạo này giúp phụ kiện vừa đảm nhiệm chức năng chuyển hướng, vừa liên kết trực tiếp với hệ thống đường ống.

Các bộ phận cần quan tâm:

• Thân cút cong: Quyết định góc đổi hướng và bán kính chuyển tiếp của dòng chảy.
• Đầu hàn vát mép: Tạo điều kiện chuẩn bị mép nối và thực hiện hàn đối đầu với đường ống.
• Thành phụ kiện: Có độ dày theo quy cách chế tạo, cần tương thích với thành ống để bảo đảm chất lượng mối hàn.
• Bề mặt inox: Cần được kiểm tra để phát hiện vết nứt, móp méo, rỗ bề mặt hoặc dấu hiệu nhiễm bẩn.

Phân loại cút hàn inox 304 DN40

Tùy theo hướng tuyến và điều kiện bố trí, cút hàn inox 304 DN40 có thể được lựa chọn theo các nhóm sau.

Cút hàn 45° DN40

Dùng khi cần chuyển hướng đường ống theo góc nhỏ. Loại này phù hợp với các tuyến cần bố trí đường đi thoải hơn thay vì đổi hướng vuông góc ngay tại một vị trí.

Cút hàn 90° DN40

Được sử dụng tại những điểm đường ống cần đổi hướng vuông góc. Đây là quy cách thường gặp trong hệ thống đường ống công nghiệp và các cụm thiết bị.

Cút bán kính dài (LR)

Có bán kính cong lớn hơn, thường được cân nhắc khi cần bố trí tuyến ống với đoạn chuyển hướng dài hơn. Kích thước tâm đến đầu của loại này phải được đối chiếu theo tiêu chuẩn tương ứng.

Cút bán kính ngắn (SR)

Có chiều dài lắp đặt ngắn hơn, giúp tiết kiệm không gian tại những vị trí hạn chế diện tích. Tuy nhiên, cần bảo đảm loại cút này phù hợp với yêu cầu thiết kế và điều kiện dòng chảy.

Ngoài hình dạng, sản phẩm còn có thể được phân biệt theo độ dày SCH. Khi đặt mua, nên ghi rõ vật liệu inox 304, DN40, góc cút, bán kính cong và độ dày cần dùng.

Khả năng chịu áp lực và nhiệt độ

Không nên xác định áp lực làm việc của cút hàn inox 304 DN40 chỉ bằng tên vật liệu hoặc kích thước DN. Giới hạn vận hành phải được tính toán theo tiêu chuẩn thiết kế, độ dày phụ kiện, nhiệt độ, môi chất và điều kiện tải của toàn hệ thống.

Yếu tố	Ảnh hưởng đến khả năng vận hành
Độ dày SCH	Liên quan đến khả năng chịu tải của thành phụ kiện
Nhiệt độ làm việc	Có thể ảnh hưởng đến giới hạn cho phép của vật liệu và hệ thống
Áp lực thiết kế	Là căn cứ để lựa chọn quy cách cút phù hợp
Môi chất	Quyết định yêu cầu về khả năng chống ăn mòn
Mối hàn	Chất lượng thi công ảnh hưởng trực tiếp đến độ kín và độ bền kết nối

Cút hàn inox 304 DN40 được sử dụng ở đâu?

Cút DN40 thường được lắp tại các vị trí cần đổi hướng đường ống có kích thước danh nghĩa 40 mm. Tùy vào môi chất và điều kiện vận hành, sản phẩm có thể được ứng dụng trong nhiều lĩnh vực:

• Nhà máy sản xuất: Chuyển hướng các tuyến ống dẫn nước và môi chất công nghiệp.
• Hệ thống cấp thoát nước: Bố trí đường ống qua các góc tường, khu vực kỹ thuật hoặc cụm máy bơm.
• Hệ thống khí nén: Kết nối các đoạn ống tại vị trí chuyển hướng theo thiết kế.
• Ngành thực phẩm và đồ uống: Sử dụng ở những tuyến ống yêu cầu vật liệu inox, với điều kiện bề mặt và quy trình vệ sinh đáp ứng tiêu chuẩn của hệ thống.
• Hệ thống xử lý nước: Lắp đặt tại các đoạn chuyển hướng trong dây chuyền lọc và phân phối nước.
• Cụm thiết bị công nghiệp: Kết nối đường ống với bồn chứa, máy móc hoặc các bộ phận của dây chuyền.

Kinh nghiệm lựa chọn cút hàn inox 304 DN40

Để lựa chọn đúng sản phẩm, nên ưu tiên thông số kỹ thuật và khả năng lắp ghép thay vì chỉ so sánh hình thức hoặc giá thành.

1. Xác định kích thước đường ống: Kiểm tra DN40 và đường kính ngoài thực tế, thường khoảng 48,3 mm theo quy cách ống công nghiệp thông dụng.
2. Đối chiếu bản vẽ tuyến ống: Xác định cần cút 45° hay 90° để tránh sai hướng khi thi công.
3. Chọn bán kính cong: Cân nhắc LR hoặc SR theo không gian lắp đặt và yêu cầu kỹ thuật.
4. Kiểm tra độ dày: Chọn SCH phù hợp với đường ống, áp lực và điều kiện vận hành.
5. Xác nhận vật liệu: Đảm bảo sản phẩm là inox 304 theo yêu cầu của công trình; với hệ thống cần truy xuất nguồn gốc vật liệu, hãy yêu cầu chứng từ tương ứng.
6. Kiểm tra tiêu chuẩn chế tạo: Đối chiếu tiêu chuẩn kích thước, đầu vát hàn và dung sai với phụ kiện cần lắp ghép.

Nếu dùng để thay thế cút cũ, nên đo kích thước lắp đặt thực tế và kiểm tra độ dày đường ống trước khi đặt hàng. Điều này giúp hạn chế việc phải gia công lại hoặc thay đổi tuyến ống tại công trường.

Lưu ý khi sử dụng cút hàn inox 304 DN40

Trong quá trình thi công, chất lượng mối hàn và việc căn chỉnh có vai trò quan trọng đối với độ bền của kết nối.

• Làm sạch dầu mỡ, bụi bẩn và tạp chất ở đầu cút cùng đầu ống trước khi hàn.
• Căn chỉnh đúng tâm, tránh ép lệch hai đầu hoặc tạo ứng suất không cần thiết lên mối nối.
• Sử dụng quy trình hàn phù hợp với inox 304 và độ dày thành phụ kiện.
• Kiểm soát nhiệt trong quá trình hàn để hạn chế biến dạng và ảnh hưởng không mong muốn đến vùng vật liệu xung quanh mối nối.
• Thực hiện vệ sinh, xử lý bề mặt sau hàn theo yêu cầu kỹ thuật.
• Kiểm tra mối nối trước khi đưa hệ thống vào vận hành; thử kín hoặc thử áp theo quy trình được phê duyệt.

Khi hệ thống hoạt động, cần theo dõi tình trạng rò rỉ, ăn mòn và biến dạng tại khu vực cút. Không sử dụng phụ kiện có dấu hiệu nứt, méo hoặc không đáp ứng yêu cầu thiết kế.

Câu hỏi thường gặp về cút hàn inox 304 DN40

Cút hàn inox 304 DN40 tương đương bao nhiêu inch?

DN40 tương đương 1 1/2 inch. Đường kính ngoài ống tham chiếu phổ biến là khoảng 48,3 mm.

Cút hàn inox 304 DN40 có những góc nào?

Hai loại thường gặp là cút 45° và cút 90°. Việc lựa chọn phụ thuộc vào hướng tuyến ống và bản vẽ lắp đặt.

Cút hàn DN40 có những độ dày nào?

Độ dày được lựa chọn theo Schedule và tiêu chuẩn chế tạo. SCH10S và SCH40S là các quy cách tham khảo thường gặp; cần xác nhận theo catalogue của mẫu cút thực tế.

Cút hàn inox 304 DN40 có chịu được áp lực cao không?

Khả năng chịu áp lực phụ thuộc vào độ dày, tiêu chuẩn, nhiệt độ vận hành và thiết kế hệ thống. Không nên xác định một mức áp lực cố định khi chưa có đủ dữ liệu kỹ thuật.

Cút hàn inox 304 DN40 có dùng cho hóa chất được không?

Có thể sử dụng với một số môi chất tương thích với inox 304. Với hóa chất mạnh hoặc dung dịch chứa clorua, cần đánh giá nguy cơ ăn mòn và xác nhận vật liệu trước khi lắp đặt.
