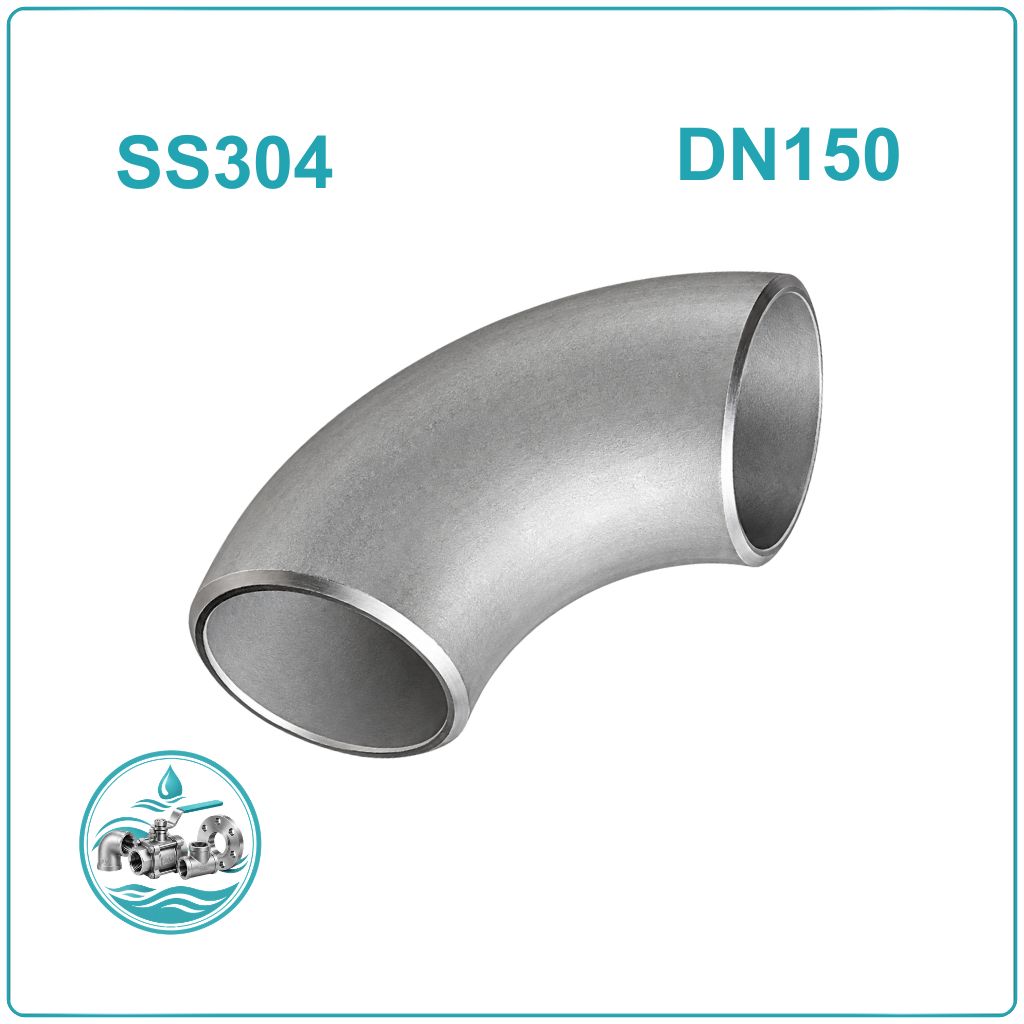

Cút hàn inox 304 DN150

Cút hàn inox 304 DN150 là gì?

Cút hàn inox 304 DN150 là phụ kiện đường ống công nghiệp được sử dụng để thay đổi hướng di chuyển của lưu chất tại những vị trí cần chuyển tuyến. Sản phẩm làm từ thép không gỉ SUS304, có hai đầu hàn đối đầu để kết nối trực tiếp với đường ống, tạo thành hệ thống dẫn lưu chất có kết cấu liền mạch sau khi hoàn thiện mối hàn.

Kích thước DN150 tương đương 6 inch, đường kính ngoài ống thép thông dụng khoảng phi 168,3 mm. Đây là quy cách thường được sử dụng trong các tuyến ống có lưu lượng lớn, hệ thống cấp nước nhà máy và đường ống công nghiệp.

Điểm cần quan tâm khi lựa chọn cút inox 304 DN150 không chỉ là kích thước mà còn có góc chuyển hướng, bán kính cong và độ dày thành. Các thông số này quyết định khả năng lắp ghép với đường ống cũng như mức độ phù hợp với điều kiện vận hành thực tế.

Ưu điểm nổi bật của cút hàn inox 304 DN150

• Chống gỉ và oxy hóa: Inox 304 có khả năng chống ăn mòn tốt trong nhiều môi trường thông dụng, giúp hạn chế tình trạng xuống cấp bề mặt.
• Kết cấu kết nối bền chắc: Phương pháp hàn đối đầu tạo liên kết trực tiếp với đường ống, phù hợp với hệ thống cần độ kín cao khi mối hàn được thực hiện đúng kỹ thuật.
• Phù hợp với tuyến ống lớn: Kích thước DN150 đáp ứng nhu cầu chuyển hướng trên các đường ống công nghiệp có đường kính ngoài khoảng 168,3 mm.
• Nhiều phương án thiết kế: Có thể lựa chọn cút 45° hoặc 90°, bán kính dài hoặc bán kính ngắn tùy quy cách sản phẩm.
• Đồng bộ vật liệu: Sử dụng cùng đường ống inox 304 giúp thống nhất vật liệu trên tuyến dẫn, thuận tiện cho việc kiểm soát chất lượng hệ thống.

Thông số kỹ thuật cút hàn inox 304 DN150

Thông số	Chi tiết
Tên sản phẩm	Cút hàn inox 304 DN150
Kích thước danh nghĩa	DN150
Kích thước inch	6 inch
Đường kính ngoài ống tương ứng	Phi 168,3 mm
Vật liệu	Inox SUS304
Kiểu kết nối	Hàn đối đầu
Góc chuyển hướng	45° hoặc 90°
Bán kính cong	LR hoặc SR tùy quy cách
Độ dày thành	SCH10S, SCH40S hoặc quy cách khác theo sản phẩm
Tiêu chuẩn tham khảo	ASME B16.9, ASTM A403
Môi trường sử dụng	Nước, khí, dầu và các môi chất tương thích

Đặc điểm cấu tạo của cút hàn inox 304 DN150

Khác với phụ kiện nối ren hoặc mặt bích, cút hàn inox DN150 được thiết kế để ghép trực tiếp vào đường ống bằng mối hàn đối đầu. Cấu tạo của sản phẩm gồm các bộ phận chính:

• Thân cút cong: Định hình góc chuyển hướng của dòng lưu chất, thường gặp ở loại 45° và 90°.
• Hai đầu hàn vát mép: Hỗ trợ quá trình chuẩn bị và thực hiện mối hàn đối đầu theo quy trình phù hợp.
• Thành cút inox 304: Độ dày được xác định theo quy cách SCH hoặc tiêu chuẩn sản xuất, cần tương thích với điều kiện thiết kế của đường ống.
• Bề mặt hoàn thiện: Tùy sản phẩm có thể được xử lý theo yêu cầu công nghiệp, phục vụ việc kiểm tra và vệ sinh trong quá trình sử dụng.

Phân loại cút hàn inox 304 DN150

Cút hàn inox 304 DN150 có thể được lựa chọn theo góc chuyển hướng, bán kính cong và độ dày thành. Mỗi tiêu chí đáp ứng một yêu cầu bố trí hoặc vận hành riêng.

Theo góc cút

• Cút hàn inox 304 DN150 45°: Dùng tại vị trí cần đổi hướng tuyến ống theo góc nghiêng, phù hợp với mặt bằng có yêu cầu chuyển hướng không vuông góc.
• Cút hàn inox 304 DN150 90°: Dùng để chuyển hướng vuông góc, thường xuất hiện tại các điểm rẽ trên hệ thống đường ống công nghiệp.

Theo bán kính cong

• Cút bán kính dài LR: Có đường cong dài hơn, phù hợp với nhiều tuyến ống công nghiệp. Với cút 90° DN150 theo quy cách ASME B16.9, kích thước tâm đến đầu của loại LR là khoảng 228,6 mm.
• Cút bán kính ngắn SR: Có đường cong gọn hơn, có thể sử dụng khi không gian bố trí hạn chế và thiết kế cho phép.

Theo độ dày thành

• Cút SCH10S: Có thành tương đối mỏng theo quy cách tương ứng, thường được cân nhắc cho hệ thống có yêu cầu độ dày phù hợp.
• Cút SCH40S: Có thành dày hơn SCH10S tại kích thước DN150, phù hợp khi thiết kế yêu cầu chiều dày lớn hơn.

Độ dày thực tế cần đối chiếu theo bảng kích thước của đúng tiêu chuẩn và sản phẩm. Không nên chỉ dựa vào tên SCH để suy ra khả năng chịu áp lực của toàn hệ thống.

Khả năng chịu áp lực và nhiệt độ của cút hàn inox 304 DN150

Khả năng vận hành của cút hàn inox 304 DN150 được xác định từ nhiều yếu tố, trong đó quan trọng nhất là chiều dày thành, vật liệu, điều kiện thiết kế và chất lượng mối hàn.

• Khả năng chịu áp lực: Phải được đánh giá theo tiêu chuẩn thiết kế đường ống, chiều dày phụ kiện, áp suất và nhiệt độ vận hành. Không có một mức áp lực cố định áp dụng cho mọi loại cút DN150.
• Khả năng chịu nhiệt: Inox 304 được sử dụng trong nhiều hệ thống công nghiệp có nhiệt độ khác nhau, nhưng giới hạn cụ thể phụ thuộc vào môi chất và điều kiện làm việc.
• Khả năng chống ăn mòn: Phù hợp với nhiều môi trường nước và lưu chất thông dụng. Với môi trường chứa clorua cao hoặc hóa chất ăn mòn mạnh, cần đánh giá khả năng tương thích trước khi sử dụng.
• Độ kín tại mối nối: Phụ thuộc vào tình trạng đầu hàn, quy trình hàn và phương pháp kiểm tra được yêu cầu cho hệ thống.

Đối với đường ống vận hành liên tục hoặc có yêu cầu an toàn cao, nên lựa chọn cút dựa trên hồ sơ thiết kế và thông số kỹ thuật được xác nhận thay vì chỉ căn cứ vào mác inox 304.

Ứng dụng của cút hàn inox 304 DN150

Cút hàn inox 304 DN150 được sử dụng tại các điểm chuyển hướng của hệ thống đường ống có kích thước lớn. Việc lựa chọn cần căn cứ vào tính chất lưu chất và yêu cầu kỹ thuật của từng ngành.

• Hệ thống cấp nước công nghiệp: Chuyển hướng các tuyến ống cấp nước cho nhà máy, khu sản xuất và công trình kỹ thuật.
• Nhà máy thực phẩm, đồ uống: Sử dụng trong các tuyến dẫn có yêu cầu vật liệu phù hợp với quy trình vệ sinh.
• Hệ thống xử lý nước: Kết nối các đoạn ống tại vị trí đổi hướng trong dây chuyền xử lý và cấp nước.
• Ngành dầu khí: Có thể sử dụng trên các tuyến ống dẫn dầu hoặc khí khi vật liệu và thông số thiết kế đáp ứng điều kiện vận hành.
• Nhà máy hóa chất: Dùng với các môi chất tương thích với inox 304 sau khi đánh giá điều kiện ăn mòn.
• Hệ thống đường ống kỹ thuật: Lắp đặt tại nhà xưởng, trạm xử lý và các công trình công nghiệp có nhu cầu chuyển hướng tuyến ống DN150.

Kinh nghiệm lựa chọn cút hàn inox 304 DN150

Đối với đường ống DN150, lựa chọn sai quy cách có thể gây khó khăn khi căn chỉnh đầu hàn hoặc làm không phù hợp với yêu cầu thiết kế. Trước khi đặt hàng, nên kiểm tra các thông tin sau:

• Kích thước đường ống: Xác nhận DN150, tương đương 6 inch và đường kính ngoài ống thông dụng khoảng phi 168,3 mm.
• Góc chuyển hướng: Chọn loại 45° hoặc 90° theo bản vẽ tuyến ống.
• Bán kính cong: Xác định LR hay SR dựa trên khoảng không gian dành cho phụ kiện.
• Độ dày thành: Đối chiếu SCH của cút với yêu cầu thiết kế và chiều dày ống kết nối.
• Chất liệu: Kiểm tra đúng inox 304; bổ sung chứng từ vật liệu nếu dự án yêu cầu.
• Tiêu chuẩn sản xuất: Xác nhận kích thước và dung sai theo tiêu chuẩn được chỉ định trong hồ sơ kỹ thuật.
• Điều kiện vận hành: Xem xét áp lực, nhiệt độ và tính chất lưu chất trước khi quyết định lựa chọn.

Nếu thay thế cút trong một hệ thống hiện hữu, nên kiểm tra mẫu cũ hoặc bản vẽ kỹ thuật để tránh nhầm lẫn giữa các loại có cùng DN nhưng khác góc cút, bán kính cong hoặc độ dày.

Lưu ý khi sử dụng cút hàn inox 304 DN150

Để phụ kiện duy trì độ bền trong quá trình vận hành, cần kiểm soát cả điều kiện sử dụng lẫn tình trạng kết nối trên đường ống.

• Không sử dụng cút ngoài giới hạn áp lực và nhiệt độ đã được xác định trong thiết kế.
• Tránh để bề mặt inox tiếp xúc với hóa chất không tương thích hoặc nguồn gây nhiễm bẩn sắt.
• Theo dõi mối hàn để phát hiện sớm dấu hiệu rò rỉ, nứt hoặc biến dạng.
• Kiểm soát rung động và tải trọng đường ống tại vị trí đổi hướng, đặc biệt với tuyến ống có lưu lượng lớn.
• Khi xuất hiện dấu hiệu bất thường, cần kiểm tra nguyên nhân và xử lý theo quy trình an toàn trước khi vận hành lại.

Câu hỏi thường gặp về cút hàn inox 304 DN150

Cút hàn inox 304 DN150 là phi bao nhiêu?

DN150 tương đương 6 inch. Đường kính ngoài của ống thép thông dụng tương ứng khoảng phi 168,3 mm.

Cút hàn inox 304 DN150 có những góc nào?

Hai loại thường gặp là 45° và 90°. Cần lựa chọn theo hướng tuyến ống và bản vẽ thiết kế.

Cút hàn inox 304 DN150 LR có kích thước bao nhiêu?

Với cút 90° bán kính dài LR theo ASME B16.9, kích thước tâm đến đầu khoảng 228,6 mm. Thông số của loại 45° hoặc bán kính ngắn SR sẽ khác.

Cút hàn inox 304 DN150 có những độ dày nào?

Sản phẩm có thể được cung cấp theo nhiều cấp SCH, chẳng hạn SCH10S và SCH40S, tùy tiêu chuẩn và quy cách hàng hóa. Cần kiểm tra catalogue để xác nhận chiều dày thực tế.

Cút hàn inox 304 DN150 có sử dụng cho hệ thống áp lực cao không?

Có thể sử dụng nếu sản phẩm đáp ứng đầy đủ yêu cầu thiết kế của hệ thống. Cần đánh giá chiều dày, tiêu chuẩn chế tạo, nhiệt độ, áp suất và chất lượng mối hàn trước khi lựa chọn.
