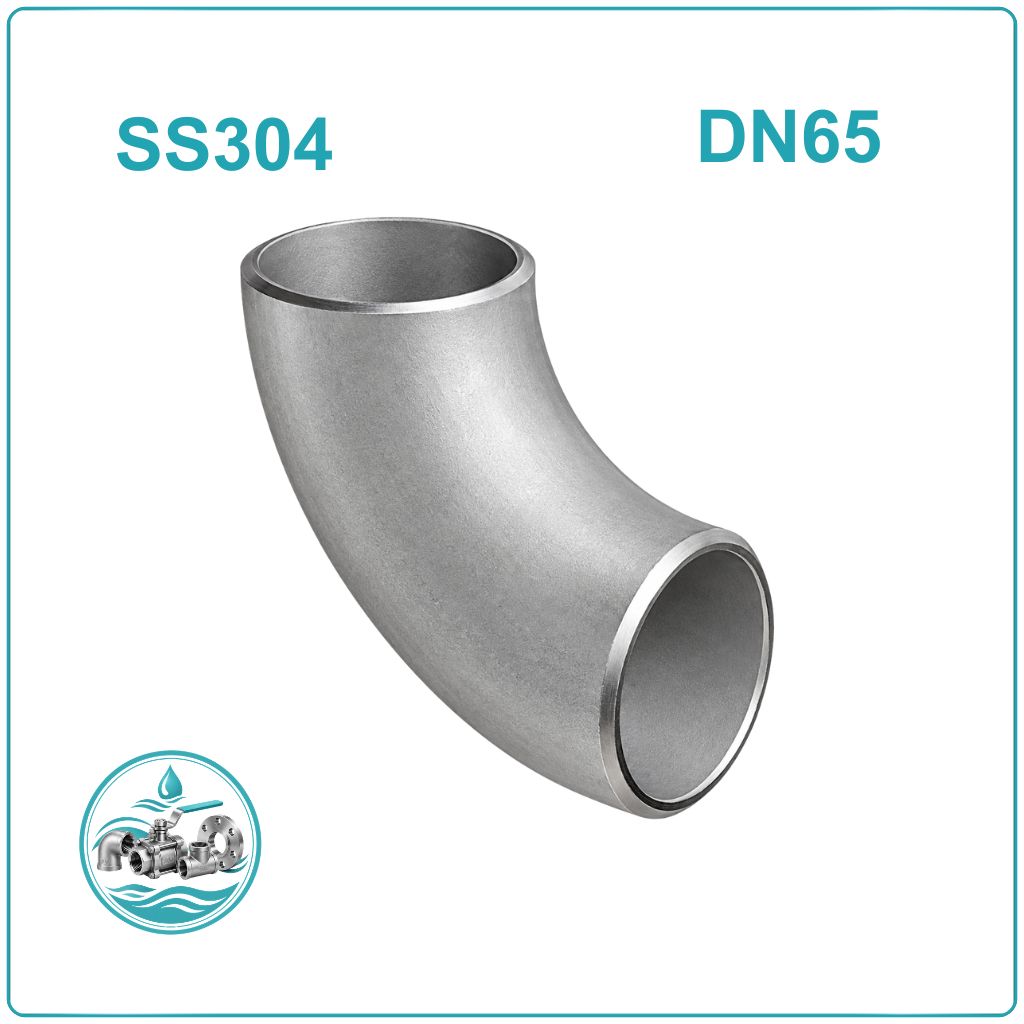

Cút hàn inox 304 DN65

Cút hàn inox 304 DN65 là gì?

Cút hàn inox 304 DN65 là phụ kiện đường ống được chế tạo từ thép không gỉ SUS304, dùng để thay đổi hướng đi của đường ống tại những vị trí cần chuyển hướng dòng lưu chất. Sản phẩm có hai đầu hàn đối đầu, giúp kết nối trực tiếp với đường ống sau khi căn chỉnh và hàn hoàn thiện.

Cút hàn inox 304 DN65 tương đương 2½ inch, thường sử dụng cho đường ống có đường kính ngoài khoảng 76 mm theo quy cách ống thông dụng của hệ NPS. Kích thước này phù hợp với nhiều tuyến ống công nghiệp có lưu lượng trung bình đến lớn, nơi cần phụ kiện chuyển hướng đồng bộ với đường kính và độ dày thành ống.

Vật liệu inox 304 có khả năng chống ăn mòn trong nhiều môi trường thông dụng, bề mặt dễ vệ sinh và độ bền cơ học tốt. Tuy nhiên, việc lựa chọn cần căn cứ vào loại lưu chất, nhiệt độ, áp lực vận hành và điều kiện làm việc thực tế.

Ưu điểm nổi bật của cút hàn inox 304 DN65

• Kết nối chắc chắn: Hai đầu hàn tạo mối nối liền với đường ống, hạn chế nguy cơ rò rỉ khi thi công đúng kỹ thuật.
• Chống gỉ tốt: Inox 304 phù hợp với nhiều hệ thống nước, khí và chất lỏng công nghiệp không có tính ăn mòn quá cao.
• Dễ đồng bộ đường ống: Có thể lựa chọn góc cút, bán kính cong và độ dày theo yêu cầu thiết kế.
• Bề mặt thuận tiện vệ sinh: Phù hợp với các hệ thống cần duy trì độ sạch của đường ống.
• Giảm nhu cầu sử dụng nhiều đoạn ống ghép: Cút định hình giúp tạo hướng chuyển dòng gọn gàng hơn so với việc ghép nhiều đoạn ống ngắn.

Thông số kỹ thuật cút hàn inox 304 DN65

Cấu tạo của cút hàn inox 304 DN65

Cút hàn inox 304 DN65 có thân cong liền khối, hai đầu được gia công để ghép nối với đường ống. Các bộ phận chính gồm:

• Thân cút: Là phần chịu lực chính, được tạo hình theo góc chuyển hướng và bán kính cong.
• Hai đầu hàn: Có kích thước phù hợp để căn chỉnh với đầu ống trước khi hàn đối đầu.
• Bề mặt inox: Có thể hoàn thiện theo dạng bề mặt công nghiệp hoặc yêu cầu riêng của hệ thống.
• Thành cút: Độ dày được lựa chọn theo cấp SCH hoặc quy cách đặt hàng, cần tương thích với độ dày ống kết nối.

Phân loại cút hàn inox 304 DN65

Cút hàn inox 304 DN65 có thể được phân loại theo ba tiêu chí chính:

Theo góc chuyển hướng

• Cút hàn inox 304 DN65 45°: Dùng khi cần đổi hướng dòng chảy theo góc nghiêng, phù hợp với bố trí tuyến ống không yêu cầu đổi hướng vuông góc.
• Cút hàn inox 304 DN65 90°: Dùng tại vị trí đường ống cần chuyển hướng vuông góc, là quy cách phổ biến trong lắp đặt công nghiệp.

Theo bán kính cong

• Cút LR – bán kính dài: Có đoạn cong thoải hơn, thường được lựa chọn khi ưu tiên chuyển hướng dòng chảy tương đối êm và không gian lắp đặt cho phép.
• Cút SR – bán kính ngắn: Có chiều dài chuyển hướng gọn hơn, phù hợp với một số vị trí hạn chế không gian nếu thiết kế cho phép.

Theo độ dày thành cút

• SCH10S: Thành cút mỏng hơn, dùng khi quy cách này đáp ứng yêu cầu thiết kế của hệ thống.
• SCH40S: Thành cút dày hơn SCH10S, cần được lựa chọn theo độ dày ống và điều kiện vận hành.
• SCH80S: Thành cút dày hơn các cấp trên, phù hợp với thiết kế yêu cầu độ dày lớn hơn.

Không phải mọi góc cút, bán kính cong và cấp SCH đều có sẵn ở tất cả nhà cung cấp. Khi đặt hàng, nên xác nhận rõ từng quy cách để tránh nhầm lẫn.

Khả năng chịu áp lực và nhiệt độ

Khả năng làm việc của cút hàn inox 304 DN65 không chỉ phụ thuộc vào vật liệu inox mà còn liên quan đến độ dày thành cút, tiêu chuẩn chế tạo, chất lượng mối hàn và điều kiện vận hành của toàn hệ thống.

Đối với hệ thống áp lực, cần kiểm tra các yếu tố sau:

• Áp lực thiết kế: Xác định áp suất làm việc và áp suất phát sinh trong quá trình vận hành.
• Độ dày thành cút: Chọn cấp SCH phù hợp với đường ống và yêu cầu tính toán.
• Nhiệt độ lưu chất: Đối chiếu giới hạn làm việc của vật liệu và thiết kế hệ thống.
• Tính chất môi chất: Inox 304 phù hợp với nhiều môi trường thông dụng nhưng không phải lựa chọn tối ưu cho mọi loại hóa chất, đặc biệt khi có hàm lượng clorua cao hoặc tác nhân ăn mòn mạnh.
• Chất lượng hàn: Mối hàn cần được thực hiện đúng quy trình và kiểm tra theo yêu cầu kỹ thuật.

Cút hàn inox 304 DN65 được sử dụng ở đâu?

Nhờ kích thước DN65 và kết cấu hàn đối đầu, sản phẩm được dùng tại các điểm cần thay đổi hướng tuyến ống trong nhiều lĩnh vực:

• Hệ thống cấp nước công nghiệp: Chuyển hướng đường ống cấp nước trong nhà máy, khu sản xuất và công trình kỹ thuật.
• Đường ống khí nén: Lắp tại các đoạn đổi hướng của tuyến phân phối khí khi vật liệu đáp ứng điều kiện vận hành.
• Nhà máy thực phẩm và đồ uống: Sử dụng trong hệ thống đường ống yêu cầu bề mặt inox dễ vệ sinh, với điều kiện hoàn thiện và quy trình hàn đáp ứng tiêu chuẩn vệ sinh của hệ thống.
• Hệ thống xử lý nước: Kết nối các đoạn ống inox tại những vị trí cần đổi hướng dòng chảy.
• Đường ống hóa chất: Chỉ sử dụng khi inox 304 tương thích với thành phần hóa chất, nồng độ và nhiệt độ làm việc.
• Hệ thống dẫn chất lỏng trong nhà máy: Tạo tuyến ống gọn, hạn chế các đoạn nối ghép không cần thiết.

Kinh nghiệm lựa chọn cút hàn inox 304 DN65

Để chọn đúng cút hàn inox 304 DN65, cần kiểm tra đồng thời quy cách đường ống và yêu cầu vận hành thay vì chỉ đặt hàng theo tên gọi.

• Xác định đúng kích thước: DN65 thường tương ứng 2½ inch và đường kính ngoài ống khoảng 73 mm theo hệ NPS. Nên đo hoặc kiểm tra tiêu chuẩn ống đang sử dụng.
• Chọn góc cút: Xác định vị trí cần đổi hướng 45° hay 90° theo bản vẽ thi công.
• Đối chiếu độ dày: Chọn SCH10S, SCH40S, SCH80S hoặc cấp khác theo thiết kế; không tự ý thay cấp SCH khi chưa kiểm tra tính tương thích.
• Kiểm tra vật liệu: Xác nhận đúng inox 304, nhất là khi hệ thống có yêu cầu về khả năng chống ăn mòn.
• Xác nhận tiêu chuẩn: Kiểm tra tiêu chuẩn kích thước và vật liệu nếu cần đồng bộ với phụ kiện hoặc đường ống hiện hữu.
• Yêu cầu thông tin sản phẩm: Với hệ thống quan trọng, nên đề nghị nhà cung cấp cung cấp catalogue, chứng từ vật liệu hoặc tài liệu kiểm tra theo yêu cầu dự án.

Lưu ý khi sử dụng cút hàn inox 304 DN65

• Làm sạch bề mặt đầu ống và đầu cút trước khi hàn, tránh dầu mỡ, bụi bẩn hoặc tạp chất gây ảnh hưởng đến mối nối.
• Căn chỉnh đồng tâm, kiểm tra góc lắp đặt và khe hở mối hàn trước khi cố định.
• Sử dụng quy trình hàn phù hợp với inox 304, hạn chế biến dạng và hiện tượng ảnh hưởng đến khả năng chống ăn mòn tại vùng hàn.
• Không để đường ống bị lệch tâm hoặc chịu tải trọng ngoài vượt quá thiết kế tại vị trí cút.
• Kiểm tra mối hàn sau thi công theo yêu cầu của hệ thống; thực hiện thử kín hoặc thử áp theo quy trình được phê duyệt.
• Trong quá trình vận hành, theo dõi dấu hiệu rò rỉ, ăn mòn bất thường và biến dạng tại khu vực chuyển hướng.

Câu hỏi thường gặp về cút hàn inox 304 DN65

Cút hàn inox 304 DN65 tương đương bao nhiêu inch?

DN65 thường được quy đổi thành 2½ inch. Với hệ ống theo NPS, đường kính ngoài tương ứng khoảng 73,0 mm.

Cút hàn inox 304 DN65 có những góc nào?

Hai góc thông dụng là 45° và 90°. Việc lựa chọn phụ thuộc vào hướng tuyến ống và không gian lắp đặt.

Cút hàn inox 304 DN65 có những độ dày nào?

Một số cấp phổ biến gồm SCH10S, SCH40S và SCH80S. Độ dày tham khảo lần lượt khoảng 3,05 mm, 5,16 mm và 7,01 mm; cần xác nhận theo tiêu chuẩn và catalogue của sản phẩm thực tế.

Cút hàn inox 304 DN65 có dùng cho hóa chất không?

Có thể sử dụng với một số loại hóa chất tương thích với inox 304. Cần kiểm tra thành phần, nồng độ, nhiệt độ và điều kiện vận hành trước khi lựa chọn, đặc biệt với môi trường chứa clorua hoặc có tính ăn mòn mạnh.

Khi mua cút hàn inox 304 DN65 cần cung cấp thông tin gì?

Nên cung cấp kích thước DN65, góc cút, bán kính cong nếu có yêu cầu, cấp độ dày SCH, tiêu chuẩn kết nối và điều kiện làm việc. Các thông tin này giúp xác định đúng quy cách và hạn chế sai lệch khi lắp đặt.
