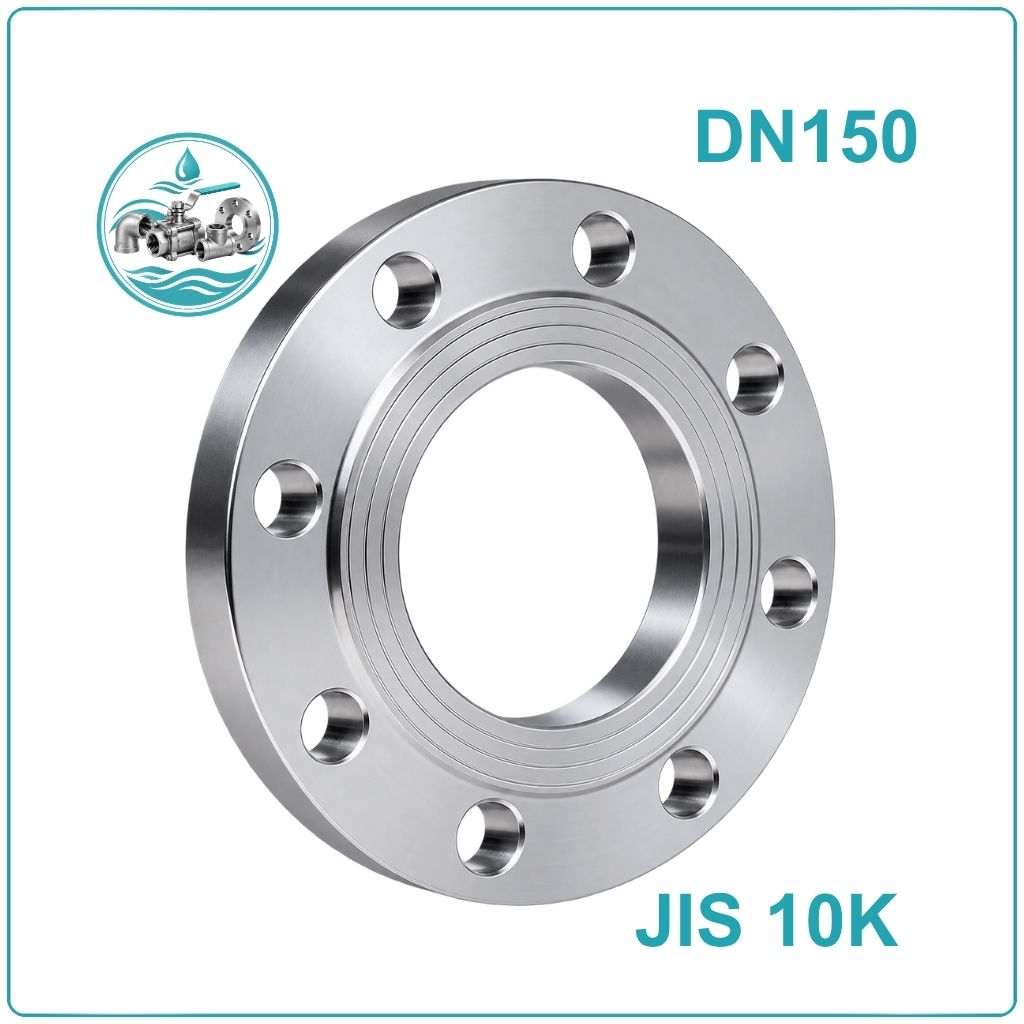

Mặt bích thép Jis 10K DN150

Mặt bích thép JIS 10K DN150 là gì?

Mặt bích thép JIS 10K DN150 là phụ kiện cơ khí được sử dụng tại các vị trí cần liên kết đường ống với van, thiết bị hoặc một tuyến ống khác bằng phương pháp bắt bu lông. Với kích thước danh nghĩa DN150, sản phẩm phù hợp với hệ thống đường ống 6 inch, có đường kính ngoài ống tham chiếu khoảng Ø168,3 mm.

Sản phẩm được chế tạo từ thép và thiết kế theo hệ tiêu chuẩn JIS B 2220. Khi đưa vào hệ thống, mặt bích được kết hợp cùng gioăng và bộ bu lông để hình thành mối nối có khả năng tháo lắp, thuận tiện cho công tác bảo dưỡng, thay thế van hoặc kiểm tra thiết bị.

DN150 là kích thước thường xuất hiện trong các tuyến ống có lưu lượng tương đối lớn như cấp nước, xử lý nước, PCCC, hệ thống kỹ thuật tòa nhà và các đường ống công nghiệp. Việc sử dụng mặt bích giúp các thiết bị trên tuyến có thể được tháo rời mà không phải cắt đường ống.

Phân loại mặt bích thép JIS 10K DN150

Đối với quy cách DN150, mặt bích thép JIS 10K có thể được lựa chọn theo kết cấu trung tâm và vị trí sử dụng. Hai dạng được sử dụng phổ biến gồm:

• Mặt bích rỗng JIS 10K DN150: Có phần lỗ trung tâm để lưu chất đi qua, thích hợp cho các điểm nối giữa đường ống với van, máy bơm, thiết bị hoặc một đoạn ống khác.
• Mặt bích đặc JIS 10K DN150: Phần giữa được bịt kín nhằm ngăn dòng lưu chất. Dạng này thường được dùng để đóng đầu tuyến, làm mặt bích chờ hoặc cô lập một vị trí trên hệ thống.

Việc lựa chọn bích rỗng hay bích đặc phụ thuộc vào chức năng của vị trí lắp đặt, không chỉ dựa trên kích thước DN150.

Thông số kỹ thuật mặt bích thép JIS 10K DN150

Các thông số kích thước cần được đối chiếu với mặt bích đối diện trước khi lắp đặt. Đặc biệt, đường kính vòng tâm lỗ và kích thước lỗ bu lông phải tương thích để bảo đảm các chi tiết có thể ghép nối chính xác.

Ưu điểm của mặt bích thép JIS 10K DN150

• Phù hợp đường ống 6 inch: DN150 đáp ứng nhu cầu kết nối cho các tuyến ống có kích thước trung bình đến lớn.
• Chịu lực tốt: Kết cấu thép có khả năng đáp ứng yêu cầu cơ học của các mối nối đường ống.
• Tháo lắp thuận tiện: Liên kết bu lông cho phép tách rời các thiết bị khỏi đường ống khi sửa chữa.
• Hỗ trợ bảo trì hệ thống: Có thể tháo mặt bích để kiểm tra van, gioăng hoặc thiết bị mà không cần phá bỏ đường ống.
• Dễ kết hợp nhiều thiết bị: Có thể sử dụng tại các vị trí kết nối van, bơm và thiết bị đường ống có quy cách tương thích.
• Phù hợp nhiều hệ thống: Được sử dụng trong các công trình cấp thoát nước, PCCC và đường ống công nghiệp.

Cấu tạo mặt bích thép JIS 10K DN150

Về kết cấu, mặt bích thép JIS 10K DN150 gồm phần thân bích, khu vực trung tâm và hệ thống lỗ bu lông. Các bộ phận phối hợp với nhau để tạo thành mối ghép giữa đường ống và thiết bị.

• Thân mặt bích: Phần kim loại có kích thước lớn nhất, đảm nhiệm vai trò tạo mặt tiếp xúc và truyền lực cho mối ghép.
• Lỗ trung tâm: Có trên bích rỗng, được bố trí phù hợp với đường kính đường ống cần kết nối.
• Vòng lỗ bu lông: Các lỗ được bố trí theo vòng tròn để cố định mặt bích với chi tiết đối diện.
• Mặt tiếp xúc: Là khu vực đặt gioăng và tiếp giáp với mặt bích còn lại.
• Phần kín trung tâm: Được sử dụng trên bích đặc để ngăn lưu chất đi qua vị trí lắp đặt.

Mặt bích thép JIS 10K DN150 dùng để làm gì?

Mặt bích DN150 được sử dụng tại các điểm mà hệ thống cần một mối nối chắc chắn nhưng vẫn có thể tháo rời. Kích thước này đặc biệt phù hợp với các tuyến ống có lưu lượng lớn hơn so với nhóm DN nhỏ.

• Kết nối đường ống DN150 với van công nghiệp có đầu mặt bích.
• Lắp đặt giữa máy bơm và tuyến ống hút hoặc xả.
• Sử dụng trong hệ thống cấp nước tập trung và đường ống phân phối.
• Ứng dụng tại các tuyến ống của hệ thống PCCC.
• Kết nối thiết bị trong hệ thống xử lý nước và xử lý chất lỏng.
• Sử dụng trong các đường ống kỹ thuật của nhà máy, trạm bơm và công trình.
• Dùng bích đặc DN150 để khóa kín đầu ống hoặc vị trí chờ mở rộng.

Cách lắp đặt mặt bích thép JIS 10K DN150

1. Đối chiếu kích thước: Kiểm tra DN150, tiêu chuẩn JIS và thông số của mặt bích hoặc thiết bị đối diện.
2. Chuẩn bị bề mặt: Làm sạch hai mặt tiếp xúc, loại bỏ bụi bẩn, gỉ sét, dầu mỡ hoặc dị vật.
3. Đặt gioăng: Chọn gioăng phù hợp với môi chất rồi đặt chính giữa hai mặt bích.
4. Căn chỉnh đường ống: Đưa hai mặt bích về cùng tâm, đồng thời căn các lỗ bu lông trùng nhau.
5. Lắp bộ bu lông: Đưa bu lông qua từng vị trí và lắp đai ốc đúng cách.
6. Siết lần lượt: Siết theo phương pháp đối xứng hoặc đường chéo để tránh lực ép tập trung một phía.
7. Kiểm tra độ kín: Sau khi hoàn tất, tiến hành kiểm tra và thử áp trước khi vận hành hệ thống.

Cách lựa chọn mặt bích thép JIS 10K DN150

Khi lựa chọn mặt bích DN150, cần xác định chính xác tiêu chuẩn của thiết bị đối diện thay vì chỉ dựa vào đường kính danh nghĩa.

• Xác định DN: DN150 tương đương 6 inch và sử dụng cho quy cách đường ống phù hợp.
• Kiểm tra tiêu chuẩn: Đảm bảo mặt bích cần mua tương thích với tiêu chuẩn của van, bơm hoặc mặt bích đối diện.
• Kiểm tra kích thước lỗ: Đối chiếu số lượng lỗ, đường kính lỗ và vòng tâm lỗ.
• Lựa chọn kết cấu: Dùng bích rỗng cho vị trí có lưu chất đi qua và bích đặc cho vị trí cần bịt kín.
• Chọn gioăng tương thích: Vật liệu gioăng phải phù hợp với môi chất, nhiệt độ và điều kiện làm việc.
• Kiểm tra không gian lắp đặt: Với DN150, cần bảo đảm khu vực xung quanh đủ khoảng trống để đưa bu lông vào và sử dụng dụng cụ siết.

Mua mặt bích thép JIS 10K DN150 ở đâu?

Đối với các hệ thống sử dụng mặt bích DN150, việc lựa chọn đúng tiêu chuẩn kết nối có vai trò quan trọng để hạn chế tình trạng lệch lỗ hoặc không đồng bộ với van và thiết bị.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp mặt bích thép JIS 10K DN150 cùng nhiều phụ kiện đường ống và thiết bị công nghiệp. Sản phẩm có thể lựa chọn theo dạng bích rỗng hoặc bích đặc tùy vị trí sử dụng.

Khi đặt hàng, khách hàng nên cung cấp thông tin về DN150, tiêu chuẩn JIS 10K, dạng bích cần sử dụng và thiết bị kết nối để được kiểm tra quy cách phù hợp.

So sánh mặt bích JIS 10K DN150 với một số tiêu chuẩn khác

Câu hỏi thường gặp về mặt bích thép JIS 10K DN150

Mặt bích thép JIS 10K DN150 tương đương bao nhiêu inch?

DN150 tương đương 6 inch, thường sử dụng với đường ống có đường kính ngoài tham chiếu khoảng Ø168,3 mm.

Mặt bích JIS 10K DN150 có bích đặc không?

Có. Bích đặc DN150 được sử dụng để đóng kín đầu đường ống hoặc tạo vị trí chờ trong hệ thống.

Mặt bích JIS 10K DN150 có lắp được với mặt bích DIN DN150 không?

Không nên xác định khả năng lắp chỉ dựa vào kích thước DN150. Cần kiểm tra vòng tâm lỗ, số lượng lỗ, đường kính lỗ và các kích thước liên quan của hai tiêu chuẩn.

Mặt bích DN150 JIS 10K thường kết nối với thiết bị nào?

Sản phẩm thường được dùng để kết nối với van, máy bơm, thiết bị xử lý nước, đường ống và các thiết bị công nghiệp có đầu mặt bích tương thích.

Có cần dùng gioăng khi lắp mặt bích thép DN150 không?

Thông thường cần sử dụng gioăng phù hợp tại bề mặt ghép để hỗ trợ khả năng làm kín. Việc lựa chọn gioăng cần căn cứ vào môi chất và điều kiện vận hành của hệ thống.
