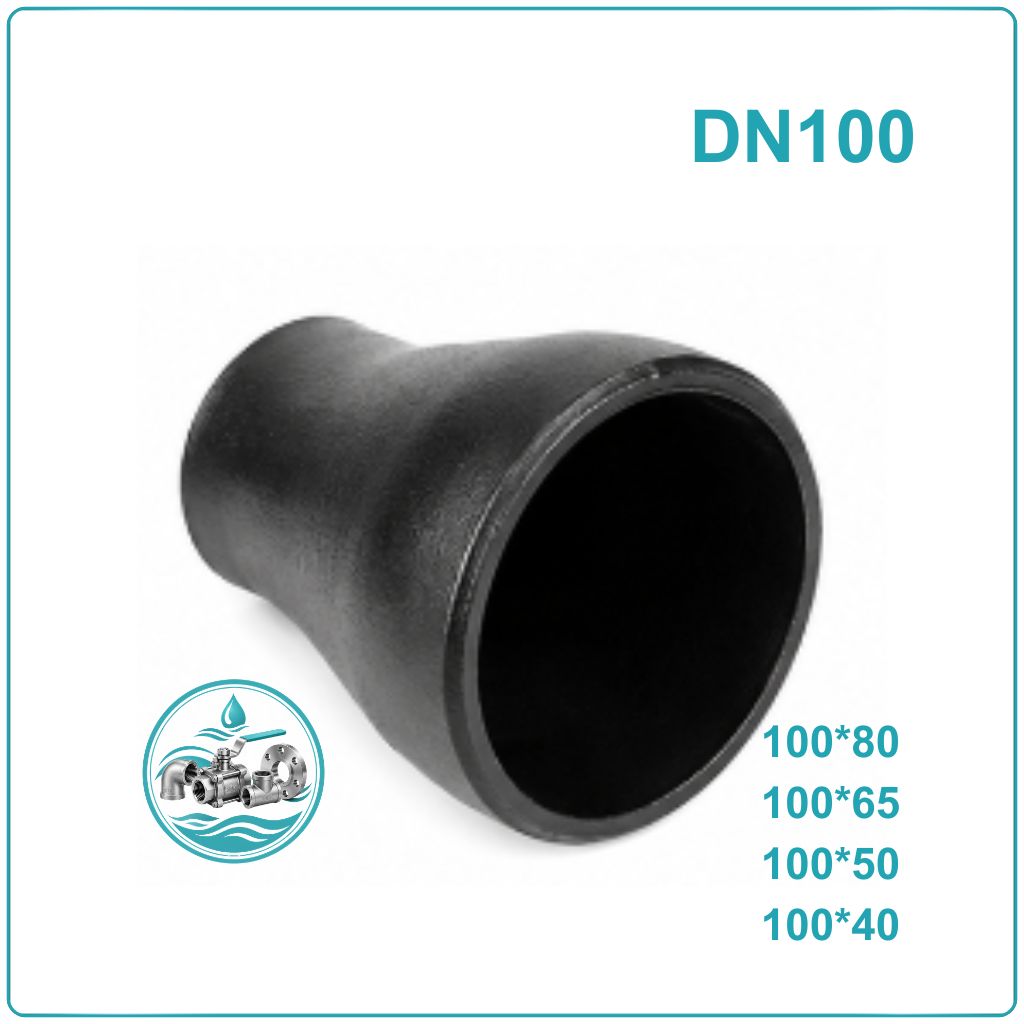

Côn thu thép hàn DN100

Côn thu thép hàn DN100 là gì?

Côn thu thép hàn DN100 là phụ kiện đường ống dùng để kết nối đường ống DN100 với đường ống có kích thước nhỏ hơn, tạo sự chuyển tiếp về đường kính trong cùng một hệ thống. Sản phẩm được chế tạo từ thép và sử dụng phương pháp hàn đối đầu, tạo mối nối chắc chắn, phù hợp với các hệ thống đường ống công nghiệp.

DN100 tương đương 4 inch, đường kính ngoài đầu lớn khoảng 114 mm. Tùy theo thiết kế hệ thống, côn thu DN100 có thể kết hợp với nhiều kích thước đầu nhỏ như DN80, DN65, DN50, DN40, DN32 hoặc DN25.

Khác với côn thu ren, côn thu thép hàn không sử dụng ren kết nối mà được ghép trực tiếp với đường ống bằng phương pháp hàn. Đây là lựa chọn phổ biến trong hệ thống cấp thoát nước, PCCC, HVAC, dầu khí và các đường ống công nghiệp.

Côn thu thép hàn DN100 gồm những dạng nào?

Côn thu DN100 được chia thành hai dạng chính dựa trên hình dạng và vị trí của hai đầu ống:

Côn thu đồng tâm: Hai đầu côn nằm trên cùng một trục tâm. Khi nhìn theo chiều ngang, đường tâm của đường ống trước và sau khi thu vẫn giữ nguyên. Loại này thường được sử dụng trên các tuyến ống đứng hoặc những vị trí yêu cầu chuyển đổi đường kính cân đối.

Côn thu lệch tâm: Hai đầu côn không nằm trên cùng một trục tâm. Một phía của côn được giữ thẳng, phía còn lại tạo độ lệch. Cách thiết kế này giúp kiểm soát cao độ đường ống và hạn chế tạo điểm tích tụ khí hoặc chất lỏng trong một số hệ thống.

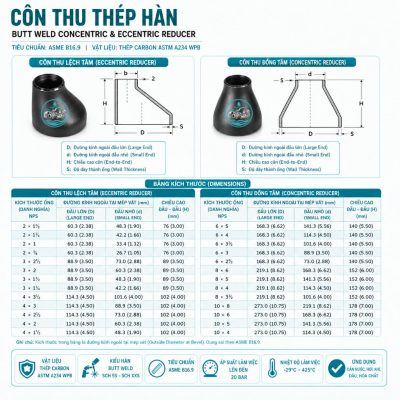

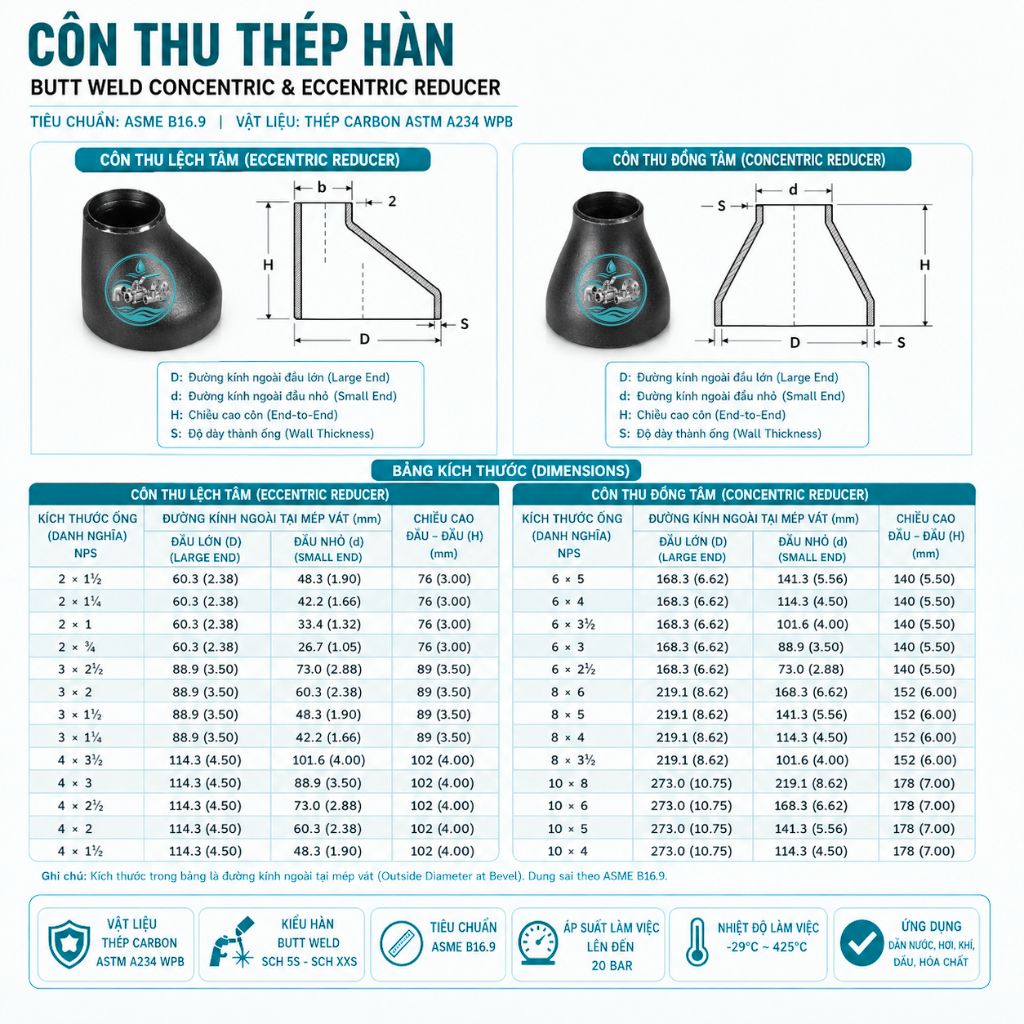

Quy cách côn thu thép hàn DN100

Quy cách	Đầu lớn	Đầu nhỏ	Inch tương ứng
Côn thu DN100×DN80	DN100	DN80	4″ × 3″
Côn thu DN100×DN65	DN100	DN65	4″ × 2½”
Côn thu DN100×DN50	DN100	DN50	4″ × 2″
Côn thu DN100×DN40	DN100	DN40	4″ × 1½”

Thông số kỹ thuật côn thu thép hàn DN100

Thông số	Chi tiết
Tên sản phẩm	Côn thu thép hàn DN100
Kích thước đầu lớn	DN100
Kích thước danh nghĩa	4 inch
Đường kính ngoài đầu DN100	D114,3 mm
Đầu thu	DN80, DN65, DN50, DN40
Kiểu kết nối	Hàn đối đầu
Dạng sản phẩm	Đồng tâm / Lệch tâm
Độ dày	SCH20 / SCH40
Vật liệu	Thép carbon
Bề mặt	Thép đen hoặc xử lý theo yêu cầu
Tiêu chuẩn tham khảo	ASME B16.9
Môi trường sử dụng	Nước, khí, PCCC, HVAC và hệ thống công nghiệp

Ưu điểm của côn thu thép hàn DN100

Côn thu thép hàn DN100 được sử dụng rộng rãi nhờ khả năng kết nối trực tiếp với đường ống thép bằng phương pháp hàn. Một số ưu điểm đáng chú ý gồm:

• Mối nối chắc chắn: Hàn đối đầu tạo liên kết bền giữa côn thu và đường ống.
• Khả năng chịu tải tốt: Thân côn bằng thép phù hợp với nhiều hệ thống công nghiệp.
• Có nhiều lựa chọn Schedule: Có thể lựa chọn SCH20 hoặc SCH40 theo thiết kế.
• Hai dạng kết cấu: Đồng tâm và lệch tâm đáp ứng các cách bố trí đường ống khác nhau.
• Nhiều quy cách đầu thu: DN100 có thể chuyển xuống DN80, DN65, DN50, DN40, DN32, DN25…
• Phù hợp đường ống cố định: Đặc biệt thích hợp với hệ thống đường ống cần độ ổn định cao.
• Dễ kết hợp với phụ kiện thép hàn: Có thể lắp cùng cút, tê, mặt bích và các phụ kiện hàn có cùng tiêu chuẩn.

Ứng dụng của côn thu thép hàn DN100

Côn thu thép hàn DN100 thường được bố trí tại vị trí đường ống cần thay đổi kích thước. Việc giảm đường kính giúp hệ thống chuyển tiếp từ tuyến ống lớn sang tuyến ống nhỏ hơn mà không cần sử dụng nhiều phụ kiện trung gian.

Một số ứng dụng phổ biến:

• Hệ thống cấp nước và xử lý nước.
• Đường ống PCCC trong nhà xưởng, tòa nhà và công trình.
• Hệ thống HVAC, đường ống nước lạnh và nước giải nhiệt.
• Đường ống khí nén và khí công nghiệp.
• Hệ thống vận chuyển chất lỏng trong nhà máy sản xuất.
• Đường ống trong khu công nghiệp, nhà máy và trạm kỹ thuật.
• Các tuyến ống yêu cầu chuyển đổi từ DN100 xuống kích thước nhỏ hơn.

Hướng dẫn lắp đặt côn thu thép hàn DN100

Bước 1: Kiểm tra kích thước và Schedule

Xác định đầu lớn DN100, kích thước đầu thu và độ dày SCH20 hoặc SCH40. Kiểm tra côn thu có đồng bộ với đường ống chuẩn bị lắp hay không.

Bước 2: Làm sạch bề mặt hàn

Loại bỏ dầu mỡ, bụi bẩn, gỉ sét hoặc lớp vật liệu bám trên mép ống và hai đầu côn. Bề mặt sạch giúp quá trình hàn ổn định hơn.

Bước 3: Căn chỉnh côn với đường ống

Đưa đầu DN100 của côn vào đúng vị trí đường ống lớn và đầu còn lại vào đường ống nhỏ. Với côn lệch tâm, cần xác định đúng hướng đặt theo bản vẽ thiết kế trước khi cố định.

Bước 4: Hàn cố định và hàn hoàn thiện

Thực hiện hàn đính để giữ đúng vị trí, sau đó tiến hành hàn hoàn thiện theo quy trình hàn phù hợp với vật liệu và chiều dày thành ống.

Bước 5: Kiểm tra mối hàn

Sau khi hàn, kiểm tra độ đồng tâm, độ kín và chất lượng mối hàn. Với hệ thống yêu cầu cao, có thể thực hiện các phương pháp kiểm tra không phá hủy theo tiêu chuẩn dự án.

Lưu ý khi lựa chọn côn thu thép hàn DN100

Trước khi mua côn thu DN100, nên xác định đầy đủ các thông tin sau:

• Kích thước đầu lớn: DN100 / 4 inch / D114,3 mm.
• Kích thước đầu thu cần kết nối.
• Dạng côn: đồng tâm hoặc lệch tâm.
• Độ dày: SCH20 hoặc SCH40.
• Vật liệu thép phù hợp với môi trường làm việc.
• Tiêu chuẩn chế tạo và tiêu chuẩn đường ống đang sử dụng.
• Phương pháp hàn và yêu cầu kiểm tra mối hàn.
• Điều kiện áp suất, nhiệt độ và môi chất của hệ thống.

Câu hỏi thường gặp về côn thu thép hàn DN100

Côn thu thép hàn DN100 có những loại nào?

Có hai dạng chính là côn thu đồng tâm và côn thu lệch tâm. Việc lựa chọn phụ thuộc vào vị trí và yêu cầu bố trí của tuyến ống.

Côn thu DN100 có SCH20 không?

Có. Côn thu thép hàn DN100 có thể được lựa chọn theo SCH20 nếu phù hợp với đường ống và thiết kế hệ thống.

Côn thu DN100 SCH40 dùng để làm gì?

Côn DN100 SCH40 có thành dày hơn SCH20 và được sử dụng khi hệ thống yêu cầu quy cách thành ống tương ứng. Khi lựa chọn cần đồng bộ Schedule giữa phụ kiện và đường ống.

DN100 tương đương bao nhiêu inch?

DN100 tương đương 4 inch, với đường kính ngoài ống thép khoảng 114,3 mm.

Côn DN100 có thể thu xuống những kích thước nào?

Một số quy cách phổ biến gồm DN100×DN80, DN100×DN65, DN100×DN50, DN100×DN40, DN100×DN32 và DN100×DN25.

Nơi cung cấp côn thu thép hàn DN100

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp côn thu thép hàn DN100 với nhiều lựa chọn về kích thước đầu thu, dạng đồng tâm hoặc lệch tâm và quy cách SCH20, SCH40 phục vụ các hệ thống đường ống dân dụng và công nghiệp.

Khi liên hệ mua hàng, khách hàng nên cung cấp đầy đủ thông tin như DN100×DN80, DN100×DN65, DN100×DN50…, dạng côn cần sử dụng và Schedule mong muốn. Dựa trên các thông tin này, việc lựa chọn phụ kiện sẽ chính xác hơn và hạn chế tình trạng côn thu không đồng bộ với đường ống.

DTA Việt Nam có thể tư vấn lựa chọn côn thu theo kích thước đường ống, tiêu chuẩn kết nối và yêu cầu thực tế của công trình. Đối với các hệ thống sử dụng nhiều quy cách khác nhau, khách hàng có thể gửi danh sách vật tư hoặc bản vẽ để kiểm tra trước khi đặt hàng
