Côn thu thép hàn DN300

Côn thu thép hàn DN300 là gì?

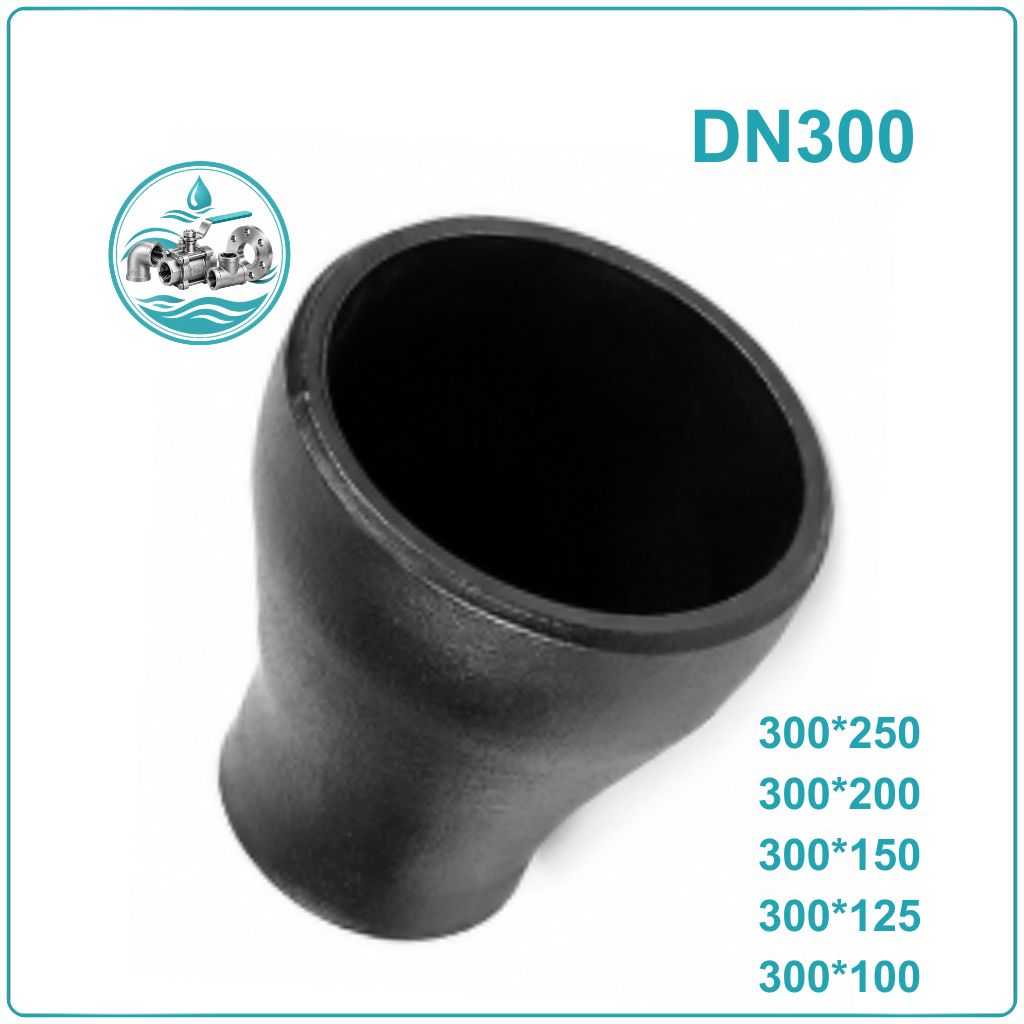

Côn thu thép hàn DN300 là phụ kiện được sử dụng tại vị trí đường ống cần chuyển từ DN300 sang một kích thước nhỏ hơn. Sản phẩm có đầu lớn DN300 tương đương 12 inch, với đường kính ngoài thông dụng khoảng Ø323,9 mm, sau đó thu dần về kích thước đầu ra theo yêu cầu của hệ thống.

Khác với các phụ kiện nối ren hoặc nối bích, côn thu DN300 thuộc nhóm phụ kiện hàn đối đầu. Hai đầu côn được đưa vào vị trí nối với đường ống rồi thực hiện mối hàn theo quy trình kỹ thuật phù hợp.

Do đầu vào DN300 có kích thước lớn, sản phẩm thường được bố trí trên các tuyến ống chính trước khi chuyển sang đường kính nhỏ hơn. Tùy cách thiết kế tuyến, có thể sử dụng côn đồng tâm hoặc côn lệch tâm.

Những quy cách côn thu DN300 phổ biến

DN300 là kích thước của đầu lớn, còn kích thước đầu nhỏ được xác định riêng theo từng đoạn tuyến. Một số quy cách thường gặp gồm:

Quy cách	Kích thước tương đương
DN300 × DN250	12″ × 10″
DN300 × DN200	12″ × 8″
DN300 × DN150	12″ × 6″
DN300 × DN125	12″ × 5″
DN300 × DN100	12″ × 4″

Phân loại côn thu thép hàn DN300

Đây là một trong những yếu tố cần xác định trước khi đặt hàng côn thu thép DN300.

Côn đồng tâm DN300 có hai đầu nằm trên cùng một đường tâm. Hình dạng này tạo ra sự chuyển đổi đối xứng từ đường kính lớn sang đường kính nhỏ, phù hợp với tuyến ống được bố trí theo cùng trục.

Côn lệch tâm DN300 có hai tâm không trùng nhau. Phần thân côn được dịch về một phía nhằm phục vụ yêu cầu bố trí cụ thể của tuyến ống.

Việc chọn loại lệch tâm thường liên quan đến cao độ, khoảng không, vị trí thiết bị và hướng bố trí đường ống. Do đó, với côn DN300 lệch tâm, ngoài việc xác định DN đầu lớn và đầu nhỏ còn phải xác định đúng hướng đặt theo thiết kế.

Thông số kỹ thuật côn thu thép hàn DN300

Thông số	Chi tiết
Tên sản phẩm	Côn thu thép hàn DN300
Kích thước đầu lớn	DN300
Kích thước inch	12 inch
Đường kính ngoài đầu DN300	Ø323,9 mm
Đầu thu	DN250, DN200, DN150, DN125, DN100
Kiểu côn	Đồng tâm / lệch tâm
Schedule	SCH20 / SCH40
Vật liệu	Thép carbon
Phương pháp kết nối	Hàn đối đầu
Tiêu chuẩn tham chiếu	ASME B16.9
Bề mặt	Theo yêu cầu sản phẩm
Môi trường ứng dụng	Nước, khí và các môi chất phù hợp với vật liệu thép
Phạm vi sử dụng	Công nghiệp, PCCC, cấp thoát nước, HVAC và hệ thống đường ống kỹ thuật

Cấu tạo côn thu thép hàn DN300

Côn DN300 được tạo thành từ một thân chuyển tiếp có hai đầu khác kích thước. Thiết kế này giúp đường ống thay đổi tiết diện theo một đoạn chuyển tiếp thay vì giảm đột ngột.

• Đầu DN300: Phần đầu lớn kết nối với tuyến ống DN300, tương đương 12 inch và có đường kính ngoài thông dụng khoảng Ø323,9 mm.
• Thân côn: Là phần có đường kính thay đổi dần. Độ dài và hình dạng thân phụ thuộc vào thiết kế, kích thước đầu thu và dạng côn.
• Đầu thu: Phần cuối của phụ kiện được chế tạo theo kích thước đường ống cần kết nối, ví dụ DN250, DN200, DN150 hoặc DN100.
• Mép hàn: Hai đầu được gia công để phục vụ hàn đối đầu. Phần mép hàn cần được chuẩn bị phù hợp với quy trình hàn và chiều dày thực tế.
• Vật liệu thép: Thép carbon tạo nên thân phụ kiện, đáp ứng yêu cầu cơ học theo chủng loại vật liệu và tiêu chuẩn sản xuất được lựa chọn.

Ưu điểm của côn thu thép hàn DN300

• Đáp ứng tuyến ống có đường kính đầu vào lớn: DN300 tương đương 12 inch, phù hợp các tuyến ống chính có tiết diện lớn.
• Thu trực tiếp về kích thước yêu cầu: hạn chế việc phải ghép nhiều phụ kiện trung gian.
• Có nhiều lựa chọn đầu nhỏ: từ DN250, DN200 đến các kích thước nhỏ hơn.
• Hai phương án hình học: đồng tâm và lệch tâm phục vụ những cách bố trí tuyến khác nhau.
• Có SCH20 và SCH40: thuận tiện lựa chọn theo cấu hình thành ống.
• Kết nối hàn đối đầu: phù hợp với hệ thống sử dụng phụ kiện thép hàn.
• Kết cấu chắc chắn: thân thép carbon đáp ứng yêu cầu cơ học theo thiết kế vật liệu.
• Có thể phối hợp với nhiều phụ kiện thép khác: cút, tê, mặt bích hàn, đoạn ống và các chi tiết đường ống công nghiệp.
• Giúp giảm số lượng điểm nối: đặc biệt hữu ích tại những vị trí cần chuyển đổi trực tiếp giữa hai kích thước.

Ứng dụng của côn thu thép hàn DN300

Côn DN300 được sử dụng tại những vị trí mà đường kính của tuyến ống thay đổi trong quá trình phân phối hoặc kết nối thiết bị.

Hệ thống cấp nước

Trên tuyến ống chính DN300, côn có thể được dùng để chuyển sang DN250, DN200, DN150 hoặc kích thước khác trước khi phân chia đến các khu vực sử dụng.

Hệ thống PCCC

Côn DN300 có thể xuất hiện trên các tuyến ống chữa cháy khi thiết kế yêu cầu thay đổi đường kính. Việc lựa chọn quy cách phải tuân theo bản vẽ và yêu cầu kỹ thuật của hệ thống PCCC.

Nhà máy và công trình công nghiệp

Phù hợp với các tuyến nước kỹ thuật, khí hoặc môi chất khác khi thép carbon đáp ứng điều kiện làm việc. Quy cách Schedule cần được lựa chọn theo thiết kế.

Hệ thống HVAC

Có thể dùng tại vị trí chuyển đổi kích thước của đường ống nước lạnh, nước giải nhiệt hoặc các tuyến kỹ thuật có đường kính DN300.

Đường ống kết nối thiết bị

Côn được bố trí khi đường ống DN300 cần kết nối với thiết bị hoặc cụm đường ống có kích thước nhỏ hơn.

Hướng dẫn lắp đặt côn DN300

Bước 1 – Đối chiếu bản vẽ

Xác định chính xác vị trí côn, kích thước hai đầu và dạng đồng tâm hoặc lệch tâm. Với côn lệch tâm, cần xác định hướng lệch trước khi đưa phụ kiện vào tuyến.

Bước 2 – Kiểm tra côn và đường ống

Kiểm tra DN300, đầu thu, Schedule, bề mặt đầu hàn và tình trạng phụ kiện. Đường ống kết nối cũng cần được kiểm tra về kích thước và chiều dày.

Bước 3 – Căn chỉnh

Đưa côn vào vị trí bằng thiết bị nâng hoặc phương tiện hỗ trợ phù hợp với trọng lượng phụ kiện. Không nên dùng lực kéo ép đường ống để bù cho sai lệch kích thước.

Bước 4 – Hàn đính

Sau khi hai đầu được căn chỉnh đúng, thực hiện hàn đính để cố định. Kiểm tra lại độ thẳng và vị trí trước khi hàn hoàn thiện.

Bước 5 – Hàn hoàn thiện

Thực hiện mối hàn theo quy trình đã được lựa chọn cho vật liệu và chiều dày. Sau khi hoàn thành cần kiểm tra mối hàn theo yêu cầu của công trình.

Lưu ý khi sử dụng côn thu DN300

Với phụ kiện có kích thước lớn, việc lựa chọn đúng sản phẩm ngay từ đầu giúp giảm đáng kể các vấn đề phát sinh trong quá trình lắp đặt.

• Xác định đúng DN300 – 12 inch – Ø323,9 mm.
• Kiểm tra chính xác kích thước đầu thu.
• Xác định đồng tâm hay lệch tâm.
• Đối chiếu SCH20 hoặc SCH40 với đường ống.
• Không tự thay đổi hướng của côn lệch tâm khi chưa kiểm tra bản vẽ.
• Kiểm tra tình trạng mép hàn trước khi gia công.
• Khi nâng và lắp côn DN300 cần sử dụng phương tiện phù hợp với kích thước và trọng lượng thực tế.
• Sau khi hàn nên kiểm tra mối nối trước khi thử áp hoặc đưa hệ thống vào vận hành.

Câu hỏi thường gặp về côn thép hàn DN300

Côn thu DN300 tương đương bao nhiêu inch?
DN300 tương đương 12 inch, đường kính ngoài đầu ống theo hệ kích thước thông dụng là khoảng Ø323,9 mm.

Côn DN300 có thể thu xuống DN200 không?
Có. DN300×DN200 là một quy cách chuyển tiếp từ đường ống DN300 sang DN200.

Côn DN300 có những dạng nào?
Hai dạng chính là đồng tâm và lệch tâm. Việc lựa chọn phụ thuộc vào cách bố trí tuyến ống.

DN300 có côn SCH20 và SCH40 không?
Có thể lựa chọn theo cấu hình sản phẩm. Tuy nhiên cần kiểm tra Schedule thực tế của đường ống để chọn phụ kiện đồng bộ.

Côn DN300 dùng phương pháp nối nào?
Sản phẩm thuộc nhóm côn thu thép hàn nên sử dụng hàn đối đầu với đường ống hoặc phụ kiện liên kết.

Có thể sử dụng côn DN300×DN100 cho mọi hệ thống DN300 không?
Không. Kích thước đầu thu phải được lựa chọn theo thiết kế và đường kính của đoạn ống tiếp theo. Không nên tự thay đổi quy cách chỉ vì phụ kiện có thể lắp về mặt cơ học.

Nơi cung cấp côn thu thép hàn DN300

Khi cần tìm côn thu thép hàn DN300, thông tin nên được xác định ngay từ đầu gồm kích thước DN300×DN đầu thu, kiểu đồng tâm hoặc lệch tâm, độ dày SCH20 hoặc SCH40 và vật liệu yêu cầu.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp phụ kiện đường ống thép phục vụ nhiều hệ thống công nghiệp và công trình kỹ thuật. Với côn DN300, khách hàng có thể gửi quy cách cụ thể để kiểm tra sản phẩm theo từng kích thước đầu lớn – đầu nhỏ.

Khi yêu cầu côn DN300, nên ghi rõ chẳng hạn DN300×DN250, DN300×DN200, DN300×DN150, DN300×DN100, đồng thời nêu rõ loại đồng tâm/lệch tâm và SCH20/SCH40. Thông tin càng đầy đủ thì việc xác định đúng quy cách phụ kiện càng thuận tiện.
