Côn thu thép hàn DN50

Côn thu thép hàn DN50 là gì?

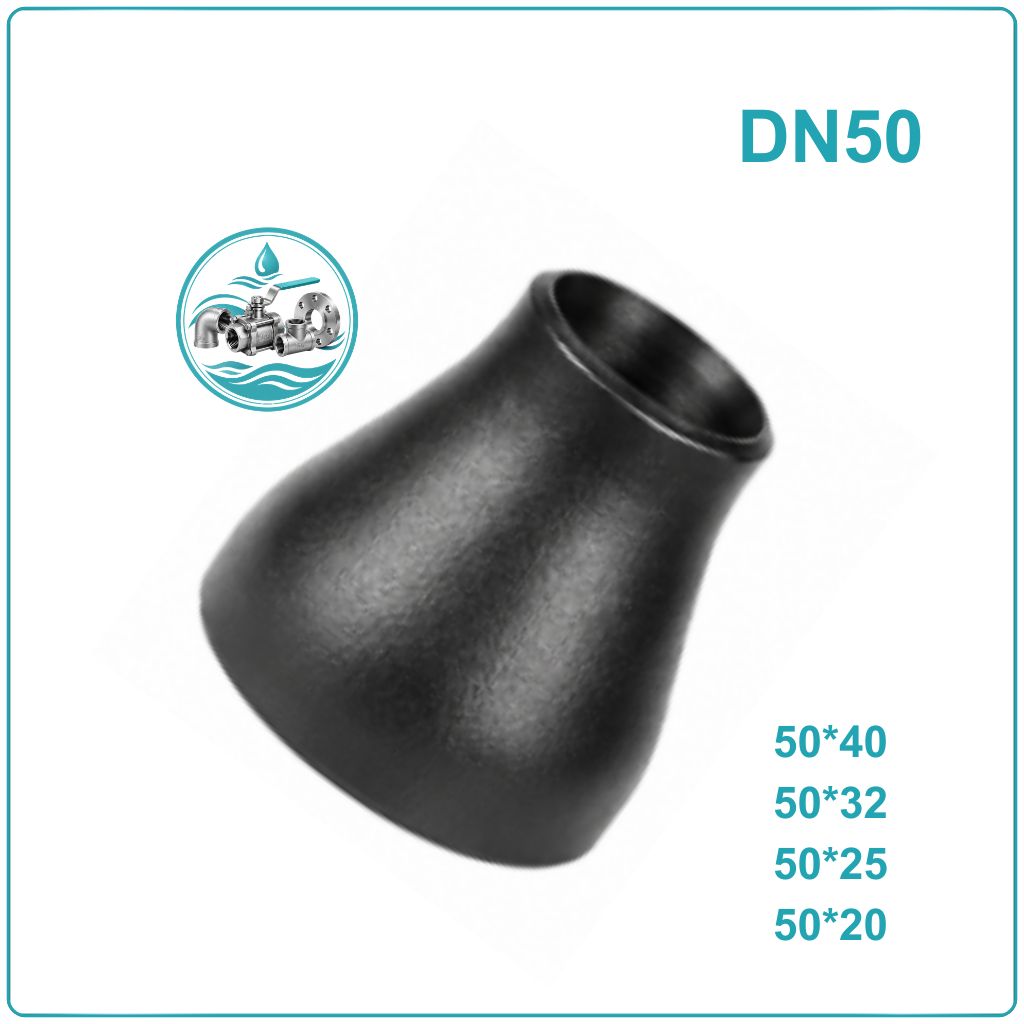

Côn thu thép hàn DN50 là phụ kiện dùng tại vị trí cần chuyển từ đường ống DN50 sang đường ống có kích thước nhỏ hơn. Hai đầu côn có đường kính khác nhau, phần thân được tạo hình thu dần để tạo sự chuyển tiếp giữa hai kích thước và được liên kết với đường ống bằng phương pháp hàn đối đầu.

DN50 tương đương 2 inch, đường kính ngoài danh nghĩa của đầu ống DN50 thường là Ø60,3 mm. Tùy thiết kế tuyến ống, đầu còn lại có thể thu về DN40, DN32, DN25, DN20, DN15 hoặc DN10.

Sản phẩm được chế tạo chủ yếu từ thép carbon, có hai dạng hình học là côn đồng tâm và côn lệch tâm. Về chiều dày, côn DN50 có thể lựa chọn SCH20 hoặc SCH40 nhằm đồng bộ với đường ống và phụ kiện thép hàn trong cùng hệ thống.

Các quy cách côn thu DN50 phổ biến

Côn DN50 không chỉ có một kích thước cố định mà được phân chia theo kích thước của đầu thu. Việc xác định đúng quy cách DN50×DN nào giúp phụ kiện kết nối chính xác với đoạn ống phía sau.

Một số quy cách thường gặp gồm:

• Côn thu DN50×DN40
• Côn thu DN50×DN32
• Côn thu DN50×DN25
• Côn thu DN50×DN20
• Côn thu DN50×DN15

Trong đó, DN50 là đầu lớn, còn DN40, DN32, DN25, DN20, DN15 là kích thước đầu nhỏ.

Côn DN50 đồng tâm và lệch tâm khác nhau thế nào?

Hai kiểu côn này có cùng chức năng giảm kích thước đường ống nhưng khác nhau về cách bố trí tâm của hai đầu.

Côn thu đồng tâm DN50 có tâm của đầu lớn và đầu nhỏ nằm trên cùng một trục. Hình dạng thu đều về hai phía, thích hợp với những tuyến ống cần giảm đường kính theo một trục thẳng.

Côn thu lệch tâm DN50 có hai đầu không cùng tâm. Một phía của côn được giữ tương đối thẳng trong khi phía còn lại tạo độ lệch. Kiểu này thường được lựa chọn khi việc giữ cao độ đường ống hoặc hạn chế tạo điểm tích tụ chất lỏng/khí là yếu tố cần quan tâm.

Loại côn	Đặc điểm hình học	Khi lựa chọn
Đồng tâm	Hai đầu cùng trục tâm	Tuyến ống cần chuyển giảm theo trục
Lệch tâm	Hai đầu lệch trục	Khi cần kiểm soát cao độ hoặc bố trí đường ống

Thông số kỹ thuật côn thu thép hàn DN50

Hạng mục	Thông tin
Tên sản phẩm	Côn thu thép hàn DN50
Kích thước đầu lớn	DN50
Inch	2 inch
Đường kính ngoài đầu lớn	Ø60,3 mm
Kích thước đầu thu	DN40, DN32, DN25, DN20
Dạng sản phẩm	Đồng tâm / lệch tâm
Độ dày	SCH20 / SCH40
Phương pháp kết nối	Hàn đối đầu
Vật liệu thông dụng	Thép carbon
Tiêu chuẩn tham khảo	ASME B16.9
Bề mặt	Thép đen hoặc xử lý theo yêu cầu
Môi trường sử dụng	Hệ thống đường ống công nghiệp

Cấu tạo của côn thu thép hàn DN50

Côn DN50 có cấu tạo tương đối đơn giản nhưng từng phần đều ảnh hưởng đến khả năng lắp ghép:

• Đầu lớn DN50: có đường kính ngoài khoảng Ø60,3 mm, dùng để kết nối với đường ống hoặc phụ kiện cùng kích thước.
• Thân côn: là phần chuyển tiếp giữa hai đường kính. Góc và chiều dài chuyển tiếp được thiết kế để tạo sự thay đổi kích thước giữa hai đầu.
• Đầu nhỏ: được gia công theo quy cách cần sử dụng như DN40, DN32, DN25, DN20, DN15 hoặc DN10.
• Hai mép hàn: được chuẩn bị để thực hiện hàn đối đầu với đường ống. Khu vực này cần được kiểm tra kỹ trước khi thi công nhằm bảo đảm mối ghép đúng tâm và đúng kích thước.

Ưu điểm của côn thu thép hàn DN50

Côn DN50 mang lại nhiều lợi ích khi sử dụng trong hệ thống đường ống có yêu cầu giảm kích thước:

• Giảm đường kính trực tiếp: cho phép chuyển từ DN50 xuống kích thước nhỏ hơn bằng một phụ kiện chuyên dụng.
• Kết nối hàn chắc chắn: mối hàn đối đầu tạo liên kết liền mạch giữa côn và đường ống sau khi thi công đúng kỹ thuật.
• Có nhiều quy cách đầu thu: dễ lựa chọn DN50×DN40, DN50×DN32, DN50×DN25 và các kích thước nhỏ hơn.
• Có hai kiểu hình học: đồng tâm và lệch tâm đáp ứng các cách bố trí đường ống khác nhau.
• SCH20 và SCH40: thuận tiện đồng bộ chiều dày với hệ thống đường ống.
• Kích thước tương đối gọn: phù hợp với nhiều tuyến ống công nghiệp có không gian lắp đặt giới hạn.
• Dễ kết hợp với phụ kiện hàn: có thể phối hợp với cút, tê, mặt bích và đường ống thép có cùng phương pháp kết nối.

Côn thu DN50 được sử dụng ở đâu?

Côn thép hàn DN50 thường xuất hiện tại những vị trí mà đường ống cần thay đổi kích thước để phù hợp với thiết bị hoặc một nhánh ống có đường kính nhỏ hơn.

Một số ứng dụng tiêu biểu:

• Hệ thống cấp và phân phối nước trong công nghiệp.
• Đường ống khí nén và khí kỹ thuật.
• Hệ thống PCCC có sử dụng đường ống thép hàn.
• Đường ống dầu, nhiên liệu và chất lỏng công nghiệp phù hợp với vật liệu thiết kế.
• Hệ thống HVAC và đường ống kỹ thuật.
• Tuyến ống trong nhà máy, xưởng sản xuất và khu công nghiệp.
• Các vị trí chuyển đổi từ tuyến DN50 sang đường ống DN40, DN32, DN25 hoặc nhỏ hơn.

Hướng dẫn lắp đặt côn thu thép hàn DN50

Bước 1: Kiểm tra quy cách

Đối chiếu côn DN50 với đường ống cần kết nối, kiểm tra kích thước đầu lớn, đầu nhỏ và Schedule. Đồng thời xác định sản phẩm là đồng tâm hay lệch tâm.

Bước 2: Chuẩn bị hai đầu ống

Cắt ống đúng kích thước, làm sạch dầu mỡ, bụi bẩn và xử lý phần mép hàn theo yêu cầu của quy trình thi công.

Bước 3: Định vị côn

Đưa côn vào vị trí giữa hai đoạn ống, căn chỉnh đồng tâm hoặc đúng hướng lệch tâm theo thiết kế. Cần hạn chế lực kéo hoặc ép cưỡng bức lên phụ kiện.

Bước 4: Hàn cố định

Thực hiện hàn đính để giữ vị trí, sau đó tiến hành hàn hoàn thiện theo quy trình hàn phù hợp với vật liệu và chiều dày.

Bước 5: Kiểm tra mối hàn

Sau khi hàn, kiểm tra ngoại quan mối hàn và thực hiện kiểm tra bổ sung nếu hệ thống yêu cầu. Chỉ đưa tuyến ống vào vận hành sau khi hoàn tất các bước kiểm tra cần thiết.

Những điểm cần kiểm tra trước khi mua côn DN50

Để tránh chọn nhầm phụ kiện, nên kiểm tra lần lượt các thông tin sau:

• Đầu lớn có đúng DN50 – 2 inch – Ø60,3 mm hay không.
• Đầu nhỏ cần thu xuống kích thước nào.
• Cần côn đồng tâm hay lệch tâm.
• Đường ống đang sử dụng SCH20 hay SCH40.
• Vật liệu côn có phù hợp với môi trường lưu chất.
• Kiểu kết nối có phải hàn đối đầu hay không.
• Tiêu chuẩn kích thước có phù hợp với hệ thống thiết kế.
• Kích thước thực tế và bản vẽ của sản phẩm trước khi đưa vào thi công.

Đặc biệt, không nên chỉ cung cấp thông tin “côn DN50” khi đặt hàng. Cần ghi rõ quy cách đầy đủ, chẳng hạn DN50×DN25, đồng tâm, SCH40 để hạn chế nhầm lẫn.

Câu hỏi thường gặp về côn thu thép hàn DN50

Côn thu thép hàn DN50 tương đương bao nhiêu inch?

DN50 tương đương 2 inch, đầu lớn có đường kính ngoài thông dụng khoảng Ø60,3 mm.

Côn DN50 có những đầu thu nào?

Các quy cách thường gặp gồm DN50×DN40, DN50×DN32, DN50×DN25, DN50×DN20, DN50×DN15 và DN50×DN10.

Côn DN50 có loại đồng tâm không?

Có. Côn DN50 có thể được sản xuất theo dạng đồng tâm hoặc lệch tâm, tùy yêu cầu bố trí của tuyến ống.

SCH20 và SCH40 có gì khác nhau?

SCH20 và SCH40 là hai cấp Schedule thể hiện quy cách chiều dày thành phụ kiện. SCH40 có chiều dày lớn hơn SCH20 đối với cùng kích thước danh nghĩa theo bảng Schedule tương ứng.

Côn DN50 có thể nối ren không?

Sản phẩm trong bài là côn thu thép hàn, được thiết kế để kết nối bằng phương pháp hàn đối đầu. Nếu cần nối ren, nên lựa chọn đúng dòng phụ kiện ren thay vì thay thế trực tiếp.

Nơi cung cấp côn thu thép hàn DN50

Nếu đang tìm côn thu thép hàn DN50 cho hệ thống đường ống, nên lựa chọn đơn vị có khả năng cung cấp đầy đủ các quy cách DN50×DN40, DN50×DN32, DN50×DN25, DN50×DN20, DN50×DN15 và DN50×DN10. Ngoài kích thước, cần xác nhận rõ loại đồng tâm hoặc lệch tâm, độ dày SCH20 hoặc SCH40 và tiêu chuẩn sản phẩm trước khi đặt hàng.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp các loại phụ kiện đường ống thép, trong đó có côn thu thép hàn với nhiều kích thước và quy cách khác nhau. Khách hàng có thể trao đổi trước về kích thước đầu lớn – đầu nhỏ, kiểu côn, Schedule và tiêu chuẩn cần sử dụng để được tư vấn đúng sản phẩm.

Khi đặt mua, nên cung cấp đầy đủ thông tin như “Côn thu thép hàn DN50×DN25, đồng tâm, SCH40” thay vì chỉ ghi “côn DN50”. Cách xác định này giúp quá trình báo hàng, đối chiếu catalogue và chuẩn bị vật tư thi công chính xác hơn.
