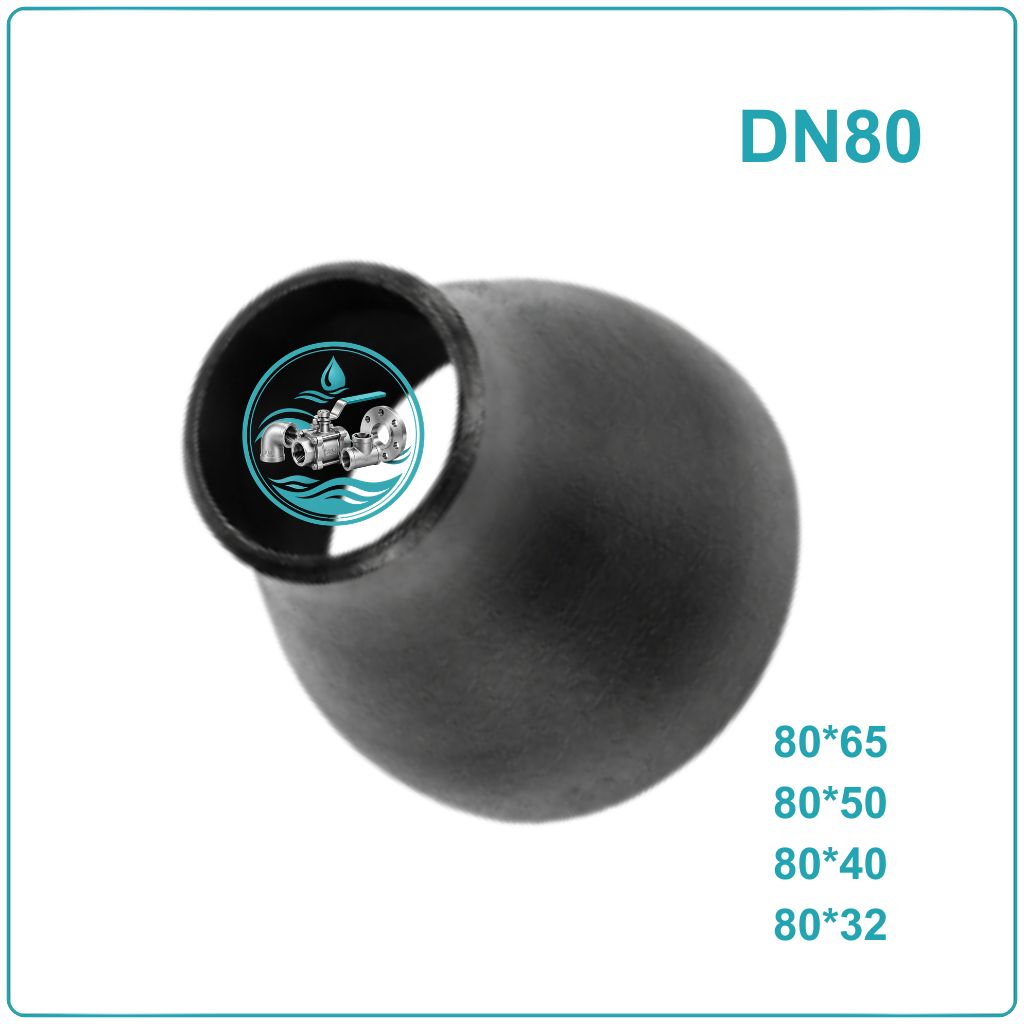

Côn thu thép hàn DN80

Côn thu thép hàn DN80 là gì?

Côn thu thép hàn DN80 là phụ kiện đường ống được sử dụng tại vị trí cần chuyển từ đường kính DN80 sang một kích thước nhỏ hơn. Phụ kiện có cấu tạo dạng chuyển tiếp, hai đầu có kích thước khác nhau và được kết nối với đường ống bằng phương pháp hàn đối đầu.

Kích thước DN80 tương đương 3 inch, với đường kính ngoài đầu lớn thông dụng khoảng Ø88,9 mm.

Côn được chế tạo từ thép carbon, có thể lựa chọn dạng đồng tâm hoặc lệch tâm. Về chiều dày, sản phẩm có các lựa chọn SCH20 và SCH40, phù hợp để đồng bộ với đường ống và các phụ kiện thép hàn có cùng quy cách.

Phân loại côn DN80 đồng tâm và lệch tâm

Côn thu DN80 được chia thành hai dạng chính dựa trên vị trí trục của hai đầu.

Côn đồng tâm DN80 có tâm đầu lớn và đầu nhỏ nằm trên cùng một trục. Phần thân côn thu đều quanh trục, tạo hình dạng đối xứng. Đây là lựa chọn phù hợp cho những vị trí cần hai đoạn ống nằm cùng một đường tâm.

Côn lệch tâm DN80 có hai tâm không trùng nhau. Phần thân chuyển tiếp lệch về một phía, cho phép người thi công bố trí tuyến ống theo yêu cầu cao độ hoặc khoảng không gian nhất định.

Thông số kỹ thuật côn thu thép hàn DN80

Hạng mục	Thông số
Tên sản phẩm	Côn thu thép hàn DN80
Kích thước đầu lớn	DN80
Quy đổi	3 inch
Đường kính ngoài	Ø88,9 mm
Kích thước đầu thu	DN65 / DN50 / DN40 / DN32
Vật liệu	Thép carbon
Dạng côn	Đồng tâm / lệch tâm
Schedule	SCH20 / SCH40
Kết nối	Hàn đối đầu
Tiêu chuẩn tham khảo	ASME B16.9
Bề mặt	Thép đen hoặc xử lý theo yêu cầu
Môi trường sử dụng	Theo thiết kế hệ thống

Cấu tạo của côn thu DN80

Côn DN80 gồm phần đầu lớn, thân chuyển tiếp và đầu nhỏ.

Đầu DN80: là đầu có kích thước lớn, đường kính ngoài thông dụng Ø88,9 mm, dùng để nối với đường ống DN80.

Thân côn: tạo ra sự chuyển tiếp từ DN80 xuống kích thước nhỏ hơn. Tùy loại sản phẩm mà phần thân được thiết kế đồng tâm hoặc lệch tâm.

Đầu thu: có kích thước theo quy cách đặt hàng, chẳng hạn DN65, DN50, DN40, DN32, DN25 hoặc nhỏ hơn.

Đầu hàn: được gia công phù hợp với phương pháp hàn đối đầu, giúp côn liên kết trực tiếp với đường ống mà không cần sử dụng ren.

Ưu điểm của côn thu thép DN80

• Giảm đường kính trực tiếp: cho phép chuyển từ DN80 sang nhiều kích thước nhỏ hơn trong một phụ kiện.
• Nhiều lựa chọn đầu thu: từ DN65 đến DN10, đáp ứng nhiều cấu hình đường ống.
• Có đồng tâm và lệch tâm: dễ lựa chọn theo hướng tuyến và vị trí lắp đặt.
• Kết nối hàn chắc chắn: phù hợp với các hệ thống sử dụng đường ống thép hàn.
• Kết cấu thép carbon: thích hợp cho nhiều hệ thống đường ống công nghiệp khi lựa chọn đúng vật liệu.
• Giảm số lượng phụ kiện trung gian: có thể chuyển đổi trực tiếp giữa hai kích thước thay vì ghép nhiều cấp giảm.
• Dễ phối hợp với phụ kiện khác: sử dụng cùng cút, tê, mặt bích và đường ống thép có quy cách tương ứng.
• Phù hợp đường ống kích thước trung bình: DN80 là kích thước được sử dụng phổ biến trong nhiều hệ thống kỹ thuật và công nghiệp.

Ứng dụng của côn thu thép hàn DN80

Côn DN80 thường được sử dụng tại những vị trí cần chuyển đổi kích thước trên tuyến ống. Một số hệ thống tiêu biểu gồm:

• Đường ống cấp nước và xử lý nước.
• Hệ thống phòng cháy chữa cháy.
• Đường ống khí nén và khí kỹ thuật.
• Hệ thống HVAC và đường ống cơ điện.
• Đường ống trong nhà máy, xưởng sản xuất.
• Hệ thống dẫn dầu, nhiên liệu và lưu chất công nghiệp phù hợp.
• Các tuyến ống cần chuyển từ DN80 xuống DN65, DN50, DN40, DN32 hoặc kích thước nhỏ hơn.

Hướng dẫn lắp đặt côn thu thép hàn DN80

Bước 1: Xác định vị trí lắp đặt

Kiểm tra bản vẽ và xác định côn DN80 được đặt tại vị trí nào, đầu thu kích thước bao nhiêu và sử dụng dạng đồng tâm hay lệch tâm.

Bước 2: Kiểm tra vật tư

Đối chiếu kích thước hai đầu, đường kính ngoài, Schedule và tình trạng mép hàn của côn với đường ống.

Bước 3: Căn chỉnh hai đầu

Đưa côn vào giữa hai đoạn ống, căn chỉnh chính xác trước khi cố định. Với loại lệch tâm, phải đặt đúng hướng theo thiết kế.

Bước 4: Hàn đính

Thực hiện hàn đính tại các vị trí phù hợp để giữ côn ổn định, đồng thời kiểm tra lại độ thẳng và khoảng hở.

Bước 5: Hàn hoàn thiện

Tiến hành hàn hoàn thiện theo quy trình hàn áp dụng cho vật liệu và chiều dày tương ứng.

Bước 6: Kiểm tra mối nối

Kiểm tra ngoại quan và thực hiện các phương pháp kiểm tra cần thiết trước khi thử áp hoặc đưa hệ thống vào vận hành.

Những điều cần lưu ý khi chọn côn DN80

Để tránh chọn sai sản phẩm, cần kiểm tra các thông tin sau:

• Đầu lớn phải đúng DN80 – 3 inch – Ø88,9 mm.
• Xác định chính xác kích thước đầu thu.
• Chọn đúng đồng tâm hoặc lệch tâm.
• Kiểm tra Schedule: SCH20 hoặc SCH40.
• Kiểm tra vật liệu thép carbon.
• Xác định phương pháp kết nối là hàn đối đầu.
• Đối chiếu tiêu chuẩn sản phẩm với thiết kế.
• Kiểm tra điều kiện áp suất, nhiệt độ và lưu chất của hệ thống.
• Với côn lệch tâm, cần xác định đúng hướng lắp trước khi hàn.

Câu hỏi thường gặp về côn thu thép hàn DN80

Côn thu thép hàn DN80 tương đương bao nhiêu inch?

DN80 tương đương 3 inch, đường kính ngoài đầu lớn thông dụng là Ø88,9 mm.

Côn DN80 có những đầu thu nào?

Các quy cách phổ biến gồm DN80×DN65, DN80×DN50, DN80×DN40, DN80×DN32, DN80×DN25, DN80×DN20, DN80×DN15 và DN80×DN10.

Côn DN80 có loại lệch tâm không?

Có. Côn DN80 được sử dụng dưới cả hai dạng đồng tâm và lệch tâm, tùy theo yêu cầu bố trí đường ống.

SCH20 và SCH40 có sử dụng cho côn DN80 không?

Có. Côn DN80 có thể được lựa chọn theo SCH20 hoặc SCH40 tùy thiết kế và yêu cầu đồng bộ với đường ống.

Côn DN80 có nối ren không?

Côn thu thép hàn DN80 là sản phẩm sử dụng kết nối hàn đối đầu. Nếu cần kết nối ren, nên lựa chọn đúng dòng phụ kiện ren tương ứng.

Nơi cung cấp côn thu thép hàn DN80

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp phụ kiện đường ống thép, trong đó có côn thu thép hàn DN80 với nhiều quy cách đầu thu và lựa chọn đồng tâm, lệch tâm.

Khi mua côn DN80, khách hàng nên cung cấp đầy đủ thông tin như DN80×DN50, DN80×DN40 hoặc DN80×DN25, đồng thời xác định kiểu côn và Schedule cần sử dụng. Đây là những thông tin quan trọng để lựa chọn đúng sản phẩm thay vì chỉ căn cứ vào kích thước DN80.

DTA Việt Nam có thể tư vấn theo kích thước hai đầu, kiểu dáng côn, SCH20/SCH40 và tiêu chuẩn kỹ thuật để khách hàng lựa chọn phụ kiện phù hợp với tuyến ống. Đối với đơn hàng phục vụ công trình, nên xác nhận thông số trước khi đặt để hạn chế sai lệch giữa phụ kiện và đường ống thực tế.
