Côn thu thép hàn DN40

Côn thu thép hàn DN40 là gì?

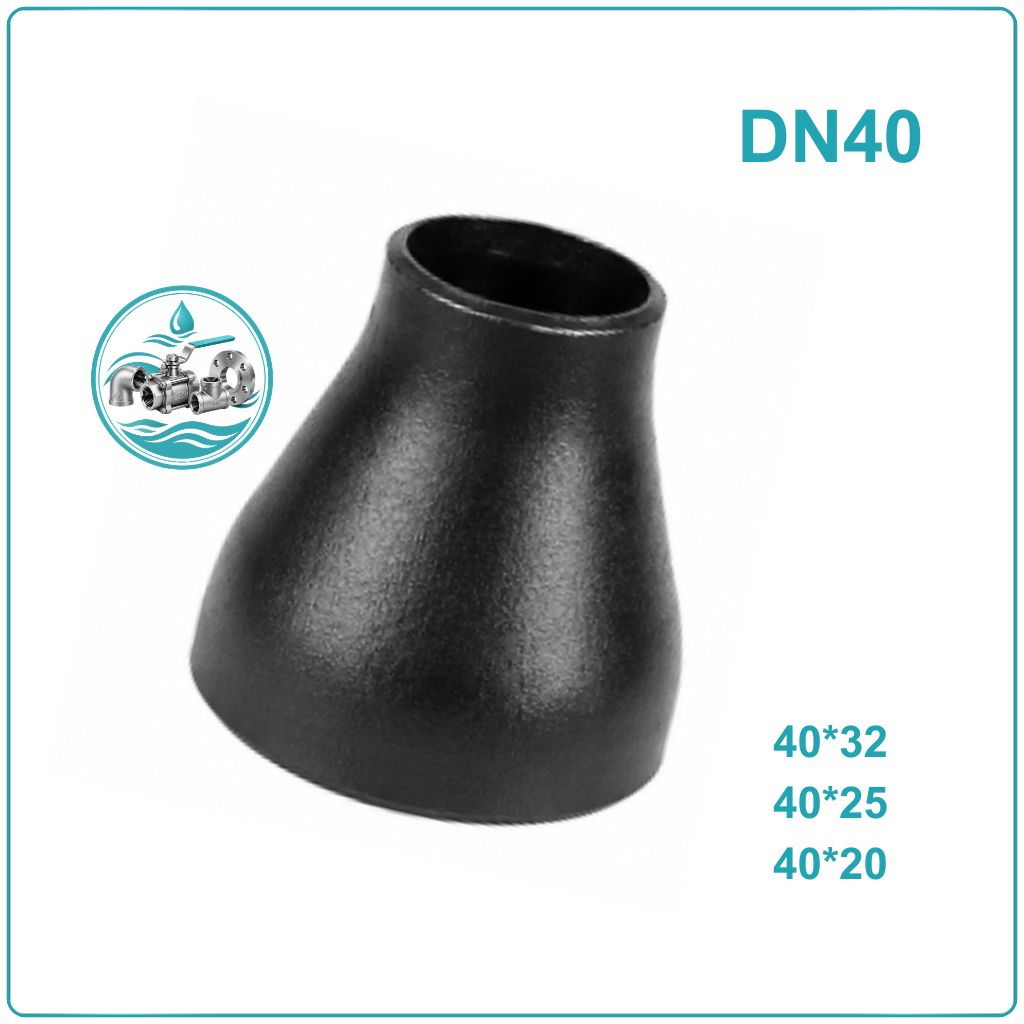

Côn thu thép hàn DN40 là phụ kiện đường ống dùng để chuyển đổi từ đường ống DN40 sang một kích thước đường ống nhỏ hơn bằng phương pháp hàn đối đầu. Côn có dạng chuyển tiếp thu dần, giúp hai đầu ống có kích thước khác nhau kết nối thành một tuyến liên tục.

Theo quy đổi thông dụng, DN40 tương đương 1½ inch, với đường kính ngoài của đầu lớn khoảng Ø48,3 mm. Đầu còn lại có thể gia công theo nhiều kích thước khác nhau như DN32, DN25, DN20, DN15 hoặc DN10 tùy quy cách cần sử dụng.

Các kích thước đầu thu của côn DN40

Đầu DN40 không phải là quy cách duy nhất cần xác định. Khi đặt hàng, kích thước của đầu nhỏ cũng phải được ghi rõ để tránh nhầm sản phẩm.

Quy cách	Kích thước tương đương
DN40 × DN32	1½” × 1¼”
DN40 × DN25	1½” × 1″
DN40 × DN20	1½” × ¾”
DN40 × DN15	1½” × ½”

Trong đó, DN40×DN32 là phương án giảm nhẹ kích thước, trong khi DN40×DN20 hoặc DN40×DN15 tạo mức chuyển đổi lớn hơn. Việc chọn quy cách nào cần dựa trên đường kính của đoạn ống tiếp theo chứ không nên lựa chọn theo cảm tính.

Hình dạng côn DN40: đồng tâm và lệch tâm

Cùng một quy cách DN40×DN20 nhưng sản phẩm vẫn có thể khác nhau về hình dạng. Hai lựa chọn chính là côn đồng tâm và côn lệch tâm.

Côn đồng tâm có hai đầu nằm trên cùng một trục. Phần thân thu đều quanh đường tâm, phù hợp với tuyến ống mà hai đoạn trước và sau côn cần giữ cùng trục.

Côn lệch tâm được thiết kế để hai đường tâm không trùng nhau. Một mặt của côn có thể được giữ theo mặt chuẩn của tuyến ống, giúp xử lý những vị trí có yêu cầu riêng về cao độ hoặc không gian.

Thông số kỹ thuật côn thu thép hàn DN40

Hạng mục	Thông tin
Tên sản phẩm	Côn thu thép hàn DN40
Đầu lớn	DN40
Kích thước inch	1½ inch
Đường kính ngoài đầu DN40	Ø48,3 mm
Đầu thu	DN32, DN25, DN20, DN15, DN10
Kiểu hình học	Đồng tâm / lệch tâm
Schedule	SCH20 / SCH40
Vật liệu	Thép carbon
Kết nối	Hàn đối đầu
Tiêu chuẩn tham chiếu	ASME B16.9
Bề mặt	Theo yêu cầu sản phẩm
Ứng dụng	Đường ống công nghiệp, PCCC, cấp nước, HVAC và các hệ thống kỹ thuật

Cấu tạo côn thu thép hàn DN40

Điểm đặc trưng của côn thu là thân phụ kiện không giữ nguyên đường kính mà thay đổi dần từ đầu lớn sang đầu nhỏ.

• Đầu DN40: Có kích thước danh nghĩa DN40, tương đương 1½ inch và đường kính ngoài thông dụng Ø48,3 mm.
• Thân chuyển tiếp: Phần hình côn tạo ra sự thay đổi tiết diện. Đối với côn đồng tâm, phần thu nằm đối xứng quanh trục; đối với côn lệch tâm, thân được bố trí lệch theo thiết kế.
• Đầu nhỏ: Là vị trí kết nối với đường ống DN32, DN25, DN20, DN15 hoặc DN10 tùy quy cách.
• Đầu hàn: Được gia công để ghép với đường ống bằng phương pháp hàn đối đầu.
• Vật liệu: Thân phụ kiện sử dụng thép carbon theo yêu cầu sản phẩm và tiêu chuẩn chế tạo.

Ưu điểm của côn thu thép hàn DN40

Côn DN40 phù hợp với những tuyến ống không quá lớn nhưng vẫn yêu cầu một phụ kiện chuyển tiếp có kết cấu chắc chắn và kết nối bằng hàn.

• Tạo chuyển tiếp giữa hai kích thước trong một phụ kiện, hạn chế việc ghép nhiều đoạn giảm riêng lẻ.
• Kích thước nhỏ gọn, thuận lợi khi bố trí trong không gian kỹ thuật hoặc các tuyến nhánh.
• Có nhiều đầu thu, từ DN32 đến DN15.
• Có thể lựa chọn đồng tâm hoặc lệch tâm, tùy cách bố trí đường ống.
• Phối hợp được với nhiều cấu hình Schedule, trong đó có SCH20 và SCH40 tùy sản phẩm.
• Mối nối hàn đối đầu, phù hợp với hệ thống ưu tiên liên kết hàn thay vì ren.
• Thân thép có độ ổn định cơ học tốt, thích hợp với nhiều hệ thống đường ống kỹ thuật.
• Dễ kết hợp với phụ kiện thép hàn khác, tạo thành một tuyến ống đồng bộ.

Vị trí thường dùng côn DN40 trong hệ thống đường ống

Côn DN40 thường được bố trí tại những vị trí có sự thay đổi kích thước giữa đoạn ống chính và đoạn ống nhánh.

Ở hệ thống cấp nước, côn có thể được sử dụng khi tuyến DN40 cần chuyển xuống DN32 hoặc DN25 để cấp cho một khu vực nhỏ hơn.

Trong hệ thống PCCC, phụ kiện có thể được bố trí tại các đoạn chuyển đổi đường kính theo thiết kế của mạng đường ống.

Đối với HVAC và đường ống kỹ thuật, côn DN40 có thể phục vụ việc kết nối giữa đường ống và các thiết bị có đầu vào nhỏ hơn.

Trong nhà máy, côn có thể xuất hiện trên các tuyến nước kỹ thuật, khí hoặc môi chất tương thích với thép carbon.

Ngoài ra, sản phẩm còn có thể được dùng tại vị trí trước hoặc sau thiết bị khi kích thước đầu kết nối của thiết bị không trùng với đường kính đường ống.

Hướng dẫn lắp đặt côn thu thép hàn DN40

Bước 1 – Xác định đúng hai đầu

Kiểm tra đầu lớn DN40 và đầu nhỏ theo đơn hàng. Không nên tiến hành lắp nếu chưa xác định rõ kích thước hai đầu.

Bước 2 – Kiểm tra Schedule

Đối chiếu SCH20 hoặc SCH40 của côn với đường ống. Kiểm tra cả chiều dày và đường kính tại vị trí hàn.

Bước 3 – Định vị

Đưa côn vào giữa hai đoạn ống và căn chỉnh. Với côn lệch tâm, đặt đúng hướng lệch theo bản vẽ.

Bước 4 – Hàn đính

Hàn đính các điểm cần thiết để cố định vị trí. Kiểm tra lại độ thẳng và khoảng cách trước khi hàn hoàn thiện.

Bước 5 – Hoàn thiện mối hàn

Tiến hành hàn theo quy trình phù hợp với vật liệu và chiều dày. Sau đó kiểm tra mối nối trước khi thử kín hoặc đưa hệ thống vào sử dụng.

Câu hỏi thường gặp về côn thu thép hàn DN40

DN40 là bao nhiêu inch?
DN40 tương đương 1½ inch, đường kính ngoài thông dụng của ống thép là khoảng Ø48,3 mm.

Côn DN40 có thể thu xuống DN25 không?
Có. DN40×DN25 là một quy cách chuyển tiếp từ DN40 xuống DN25.

Côn DN40 có loại lệch tâm không?
Có thể có. Tùy sản phẩm, côn DN40 được lựa chọn dạng đồng tâm hoặc lệch tâm.

Côn DN40 SCH20 và SCH40 có giống nhau không?
Không. Hai loại khác nhau về Schedule và chiều dày thành theo kích thước tiêu chuẩn tương ứng.

Côn DN40 có thể nối ren không?
Loại được đề cập trong bài là côn thu thép hàn, sử dụng kết nối hàn đối đầu.

Khi mua chỉ cần nói côn DN40 là đủ chưa?
Chưa đủ. Cần xác định thêm DN đầu thu, dạng đồng tâm/lệch tâm và SCH20/SCH40 để chọn đúng sản phẩm.

Nơi cung cấp côn thu thép hàn DN40

Để mua đúng côn thu thép hàn DN40, khách hàng nên cung cấp đầy đủ quy cách, chẳng hạn DN40×DN32, DN40×DN25, DN40×DN20 hoặc DN40×DN15, đồng thời xác định loại đồng tâm/lệch tâm và Schedule.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp các loại phụ kiện đường ống thép với nhiều kích thước và cấu hình phục vụ công trình công nghiệp, PCCC, cấp thoát nước và hệ thống kỹ thuật.

Đối với côn DN40, việc xác định chính xác hai đầu kết nối, kiểu côn và độ dày trước khi đặt hàng giúp hạn chế tình trạng phụ kiện không đồng bộ với đường ống thực tế. Khách hàng có thể gửi quy cách cụ thể để kiểm tra sản phẩm phù hợp.
