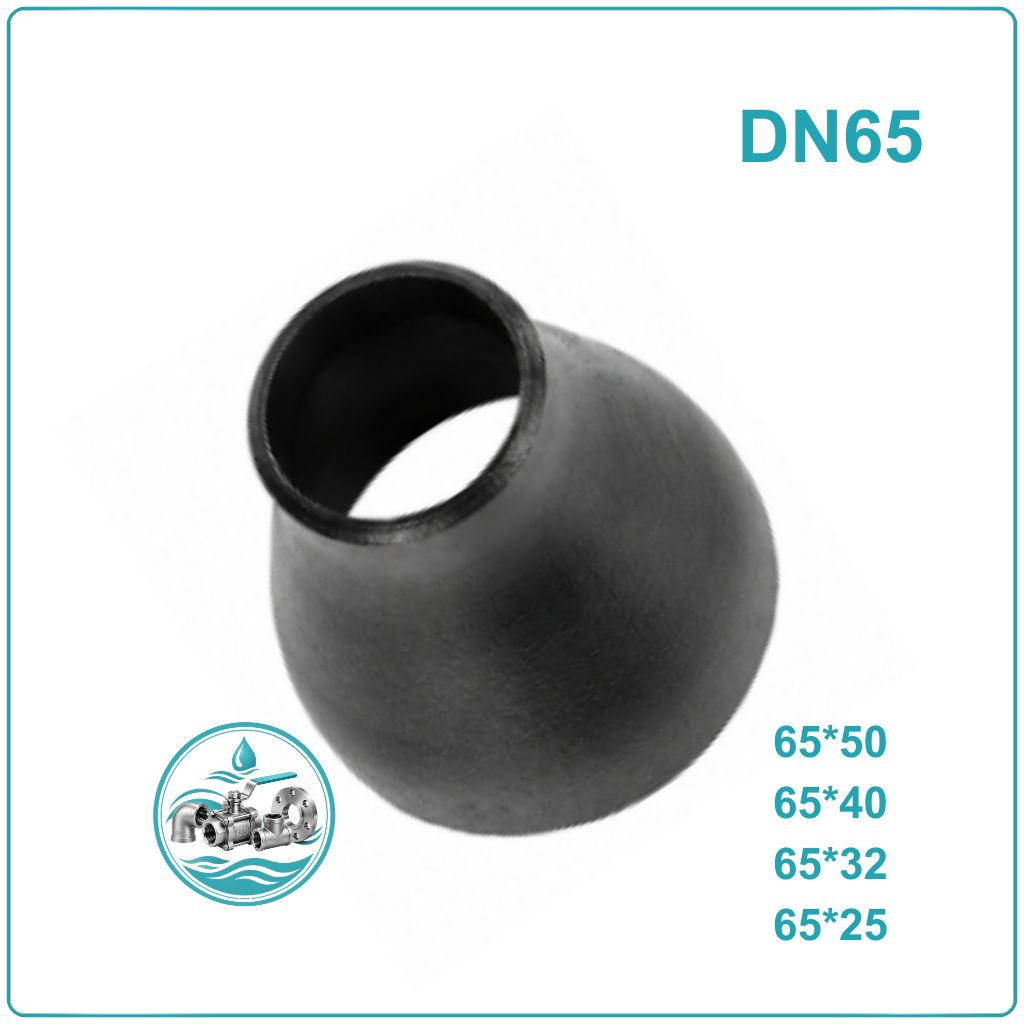

Côn thu thép hàn DN65

Tổng quan về côn thu thép hàn DN65

Côn thu thép hàn DN65 là phụ kiện dùng để chuyển đổi đường kính trong một tuyến ống, với một đầu có kích thước DN65 và đầu còn lại nhỏ hơn. Thay vì nối trực tiếp hai đường ống có kích thước chênh lệch, côn tạo ra đoạn chuyển tiếp giữa hai đường kính, sau đó được liên kết với đường ống bằng phương pháp hàn đối đầu.

Về kích thước, DN65 tương đương 2½ inch, đầu lớn có đường kính ngoài thông dụng Ø73,0 mm. Tùy nhu cầu của hệ thống, đầu DN65 có thể thu xuống DN50, DN40, DN32, DN25, DN20, DN15 hoặc DN10.

Sản phẩm được chế tạo từ thép carbon và có hai kiểu hình dạng chính là côn thu đồng tâm và côn thu lệch tâm. Ngoài ra, côn có thể được lựa chọn theo SCH20 hoặc SCH40 để phù hợp với quy cách thành ống và yêu cầu thiết kế của từng tuyến.

Các quy cách côn thu thép hàn DN65

Côn DN65 được xác định theo kích thước đầu lớn, trong khi đầu còn lại quyết định quy cách giảm của phụ kiện. Vì vậy, khi lựa chọn cần xác định đồng thời cả hai kích thước.

Các quy cách DN65 thường được sử dụng gồm:

• Côn thu DN65×DN50
• Côn thu DN65×DN40
• Côn thu DN65×DN32
• Côn thu DN65×DN25

Phân loại côn thu DN65

Cùng có đầu lớn DN65 nhưng côn thu có thể được chế tạo theo hai dạng hình học: đồng tâm và lệch tâm. Điểm khác biệt nằm ở vị trí tương quan giữa tâm của đầu lớn và tâm của đầu nhỏ.

Côn thu đồng tâm DN65 có hai đầu nằm trên cùng một trục. Khi nhìn theo mặt cắt, phần thân côn thu đều từ đầu DN65 về kích thước nhỏ hơn. Kiểu này thích hợp với các tuyến ống mà hai đầu cần được bố trí thẳng hàng và không có yêu cầu giữ cố định cao độ của một phía đường ống.

Côn thu lệch tâm DN65 có tâm của hai đầu không trùng nhau. Thiết kế này tạo ra một phía tương đối thẳng và một phía có độ dốc chuyển tiếp. Nhờ đó, côn có thể được bố trí theo yêu cầu cao độ hoặc khoảng không của tuyến ống.

Thông số kỹ thuật côn thu thép hàn DN65

Hạng mục	Thông số
Tên sản phẩm	Côn thu thép hàn DN65
Kích thước đầu lớn	DN65
Kích thước quy đổi	2½ inch
Đường kính ngoài đầu lớn	Ø73,0 mm
Kích thước đầu thu	DN50 / DN40 / DN32 / DN25
Vật liệu	Thép carbon
Kiểu côn	Đồng tâm / lệch tâm
Độ dày	SCH20 / SCH40
Kết nối	Hàn đối đầu
Tiêu chuẩn tham khảo	ASME B16.9
Bề mặt	Thép đen hoặc xử lý theo yêu cầu
Môi trường sử dụng	Theo yêu cầu thiết kế hệ thống

Cấu tạo côn thu thép hàn DN65

Côn thu thép hàn DN65 có kết cấu gồm phần đầu lớn, thân chuyển tiếp và đầu nhỏ. Mỗi bộ phận đảm nhiệm một vai trò trong quá trình kết nối đường ống.

• Đầu lớn DN65: có đường kính ngoài thông dụng Ø73,0 mm và được nối với đường ống DN65.
• Thân côn: là phần chuyển tiếp giữa hai kích thước. Tùy thiết kế đồng tâm hoặc lệch tâm mà thân côn có hình dạng đối xứng hoặc chuyển tiếp lệch về một phía.
• Đầu nhỏ: được gia công theo quy cách cần sử dụng, có thể là DN50, DN40, DN32, DN25, DN20, DN15 hoặc DN10.
• Phần mép hàn: hai đầu phụ kiện được chuẩn bị để thực hiện hàn đối đầu với đường ống. Khu vực này cần bảo đảm đúng kích thước và được làm sạch trước khi hàn.

Ứng dụng của côn thu thép hàn DN65

Côn DN65 thường được bố trí tại những vị trí tuyến ống cần chuyển từ đường kính DN65 sang kích thước nhỏ hơn. Đây là dạng phụ kiện phù hợp với các hệ thống sử dụng đường ống thép kết nối bằng phương pháp hàn.

Một số ứng dụng phổ biến:

• Hệ thống cấp thoát nước công nghiệp.
• Đường ống PCCC sử dụng ống thép.
• Hệ thống khí nén và khí kỹ thuật.
• Đường ống trong nhà máy, xưởng sản xuất và khu công nghiệp.
• Hệ thống HVAC và cơ điện.
• Tuyến dẫn dầu, nhiên liệu và các lưu chất công nghiệp phù hợp với thép carbon.
• Các vị trí chuyển đổi từ DN65 xuống DN50, DN40, DN32 hoặc kích thước nhỏ hơn.

Hướng dẫn lắp đặt côn thu thép hàn DN65

Bước 1: Kiểm tra côn trước khi lắp

Đối chiếu kích thước DN65, kích thước đầu thu, kiểu đồng tâm hoặc lệch tâm và Schedule của sản phẩm với bản vẽ hệ thống.

Bước 2: Chuẩn bị đường ống

Cắt ống theo kích thước cần thiết, làm sạch bề mặt và xử lý mép ống để phù hợp với quy trình hàn đối đầu.

Bước 3: Đưa côn vào vị trí

Lắp đầu DN65 vào đoạn ống tương ứng và đặt đầu thu vào đoạn ống nhỏ hơn. Với côn lệch tâm, cần xác định đúng hướng lệch trước khi cố định.

Bước 4: Căn chỉnh và hàn đính

Kiểm tra độ thẳng, khoảng hở và vị trí của hai đầu trước khi hàn đính. Không nên dùng lực quá lớn để ép côn vào đường ống nếu kích thước không tương thích.

Bước 5: Hàn hoàn thiện

Thực hiện mối hàn theo quy trình phù hợp với vật liệu, chiều dày và yêu cầu kỹ thuật của công trình.

Bước 6: Kiểm tra sau lắp đặt

Kiểm tra ngoại quan mối hàn và thực hiện kiểm tra bổ sung nếu hệ thống có yêu cầu. Sau khi đạt yêu cầu mới tiến hành thử áp hoặc đưa đường ống vào vận hành.

Những lưu ý khi lựa chọn côn DN65

Trước khi đặt mua, nên xác định đầy đủ các thông tin sau:

• Kích thước đầu lớn: DN65 – 2½ inch – Ø73,0 mm.
• Kích thước đầu nhỏ cần thu.
• Côn đồng tâm hay lệch tâm.
• Độ dày SCH20 hoặc SCH40.
• Vật liệu chế tạo.
• Tiêu chuẩn sản phẩm.
• Kiểu kết nối hàn đối đầu.
• Điều kiện làm việc của đường ống.

Một lỗi thường gặp là chỉ yêu cầu “côn DN65” mà không xác định đầu thu. Trong thực tế, DN65×DN50 và DN65×DN25 là hai quy cách hoàn toàn khác nhau dù đều được gọi chung là côn DN65.

Câu hỏi thường gặp về côn thu thép hàn DN65

Côn thu thép hàn DN65 bằng bao nhiêu inch?
DN65 tương đương 2½ inch, với đường kính ngoài đầu lớn thông dụng là Ø73,0 mm.

Côn DN65 có thể thu xuống DN nào?
Các quy cách thường gặp gồm DN65×DN50, DN65×DN40, DN65×DN32, DN65×DN25, DN65×DN20, DN65×DN15 và DN65×DN10.

Côn DN65 có loại đồng tâm và lệch tâm không?
Có. Hai dạng này khác nhau về vị trí tâm của hai đầu và được lựa chọn dựa trên cách bố trí tuyến ống.

Côn DN65 dùng SCH20 hay SCH40?
Có thể lựa chọn SCH20 hoặc SCH40 tùy cấu hình đường ống và yêu cầu kỹ thuật. Schedule cần được xác định đồng bộ với hệ thống.

Côn DN65 kết nối như thế nào?
Côn thu thép hàn DN65 sử dụng phương pháp hàn đối đầu, không phải kiểu nối ren.

Nơi cung cấp côn thu thép hàn DN65

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp các loại phụ kiện đường ống thép, trong đó có côn thu thép hàn DN65 với nhiều quy cách đầu thu, dạng đồng tâm và lệch tâm, đáp ứng nhu cầu lắp đặt đường ống trong các công trình dân dụng và công nghiệp.

Khi liên hệ mua hàng, khách hàng nên cung cấp chính xác quy cách cần sử dụng, chẳng hạn côn DN65×DN40 đồng tâm SCH40 hoặc DN65×DN25 lệch tâm SCH20. Thông tin càng cụ thể thì việc đối chiếu sản phẩm và tư vấn vật tư càng chính xác.

Ngoài DN65, DTA Việt Nam có thể cung cấp nhiều kích thước côn thu thép hàn khác, phù hợp với các tuyến ống có đường kính lớn hoặc nhỏ khác nhau. Trước khi đặt hàng, nên xác nhận đầy đủ kích thước hai đầu, kiểu côn, Schedule và tiêu chuẩn để bảo đảm phụ kiện phù hợp với hệ thống.
