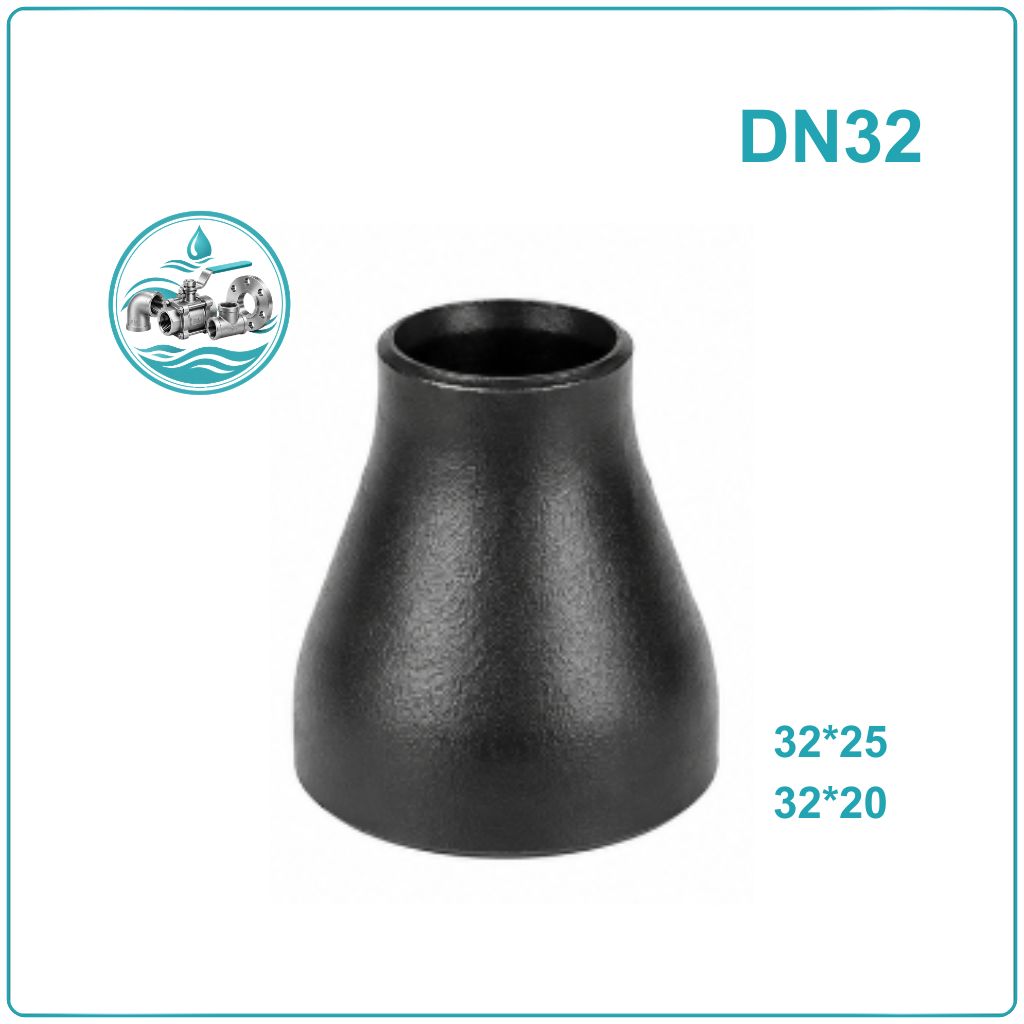

Côn thu thép hàn DN32

Côn thu thép hàn DN32 là gì?

Côn thu thép hàn DN32 là phụ kiện dùng để chuyển đổi từ đường ống DN32, tương đương 1¼ inch, sang một kích thước nhỏ hơn trên cùng tuyến ống. Với hệ kích thước ống thép thông dụng, DN32 có đường kính ngoài khoảng Ø42,3 mm.

So với các côn thu kích thước lớn, côn DN32 thường xuất hiện tại các tuyến nhánh, đường ống cấp cho thiết bị hoặc những vị trí cần giảm từ DN32 xuống các đường kính nhỏ hơn.

Sản phẩm sử dụng kết nối hàn đối đầu, có thể lựa chọn dạng đồng tâm hoặc lệch tâm. Độ dày cũng có thể được xác định theo SCH20 hoặc SCH40, tùy cấu hình đường ống và yêu cầu kỹ thuật.

Côn DN32 có thể thu xuống những kích thước nào?

Đầu DN32 là kích thước đầu lớn của phụ kiện. Đầu còn lại sẽ được lựa chọn dựa trên đường kính của đoạn ống cần kết nối.

Quy cách	Kích thước tương đương
DN32 × DN25	1¼” × 1″
DN32 × DN20	1¼” × ¾”
DN32 × DN15	1¼” × ½”

Phân loại côn thu thép hàn DN32

Côn DN32 có thể được chế tạo theo hai dạng hình học chính.

• Dạng đồng tâm: Đường tâm của đầu DN32 và đầu thu nằm trên cùng một trục. Hình dạng này tạo ra sự chuyển tiếp cân đối và thường được sử dụng khi hai đoạn ống cần duy trì cùng đường tâm.
• Dạng lệch tâm: Hai đầu côn có vị trí tâm khác nhau. Một phía của côn được giữ theo một mặt chuẩn nhất định để đáp ứng yêu cầu bố trí đường ống.

Ở kích thước DN32, sự chênh lệch kích thước không lớn như các côn DN200 hay DN300, nhưng việc chọn đúng dạng vẫn quan trọng nếu tuyến ống có yêu cầu cụ thể về cao độ hoặc vị trí thiết bị.

Thông số kỹ thuật côn thu thép hàn DN32

Thông số	Chi tiết
Tên sản phẩm	Côn thu thép hàn DN32
Kích thước đầu lớn	DN32
Kích thước inch	1¼ inch
Đường kính ngoài đầu DN32	Ø42,3 mm
Đầu thu	DN25, DN20, DN15
Dạng côn	Đồng tâm / lệch tâm
Độ dày	SCH20 / SCH40
Vật liệu	Thép carbon
Kết nối	Hàn đối đầu
Tiêu chuẩn tham chiếu	ASME B16.9
Bề mặt	Theo yêu cầu sản phẩm
Phạm vi sử dụng	Đường ống công nghiệp, PCCC, cấp nước, HVAC và các hệ thống kỹ thuật

Thông số cụ thể của từng sản phẩm có thể thay đổi theo nhà sản xuất. Đối với côn DN32, cần xác nhận rõ quy cách hai đầu và Schedule trước khi đặt hàng.

Đặc điểm cấu tạo của côn thép hàn DN32

Côn DN32 có kích thước tương đối nhỏ nhưng vẫn được cấu tạo theo nguyên tắc của phụ kiện giảm đường kính.

• Đầu lớn DN32: Là đầu kết nối với đường ống DN32, tương đương 1¼ inch và có đường kính ngoài thông dụng Ø42,3 mm.
• Thân côn: Có tiết diện thay đổi dần từ DN32 xuống đầu nhỏ. Đây là phần tạo nên hình dạng chuyển tiếp của phụ kiện.
• Đầu thu: Được chế tạo theo kích thước nhỏ hơn như DN25, DN20, DN15 hoặc DN10 tùy quy cách.
• Phần mép hàn: Hai đầu được chuẩn bị để thực hiện hàn đối đầu với đường ống. Việc gia công mép phải phù hợp với chiều dày và quy trình hàn.
• Thân thép: Đảm nhiệm kết cấu chính của phụ kiện, với Schedule được lựa chọn theo yêu cầu sử dụng.

Ưu điểm của côn thu thép hàn DN32

Côn DN32 phù hợp với những vị trí cần chuyển đổi kích thước trên các tuyến ống nhỏ mà vẫn muốn duy trì phương pháp nối hàn.

• Kích thước gọn: phù hợp với các tuyến nhánh và vị trí có không gian lắp đặt hạn chế.
• Chuyển đổi trực tiếp: có thể giảm từ DN32 xuống DN25, DN20, DN15 hoặc DN10.
• Giảm số lượng phụ kiện trung gian: khi thiết kế cho phép chuyển trực tiếp giữa hai kích thước.
• Có đồng tâm và lệch tâm: đáp ứng các cách bố trí tuyến khác nhau.
• Có lựa chọn SCH20/SCH40: thuận tiện phối hợp với hệ thống đường ống tương ứng.
• Kết nối hàn đối đầu: tạo liên kết chắc chắn khi được căn chỉnh và hàn đúng kỹ thuật.
• Dễ phối hợp: có thể kết nối với các đoạn ống và phụ kiện thép hàn cùng cấu hình.
• Phù hợp các tuyến ống kỹ thuật nhỏ: đặc biệt tại khu vực cấp nhánh hoặc kết nối thiết bị.

Côn DN32 được sử dụng trong những hệ thống nào?

Côn thu thép hàn DN32 có kích thước nhỏ nên thường nằm ở các đoạn ống nhánh hơn là tuyến ống chính.

• Đường ống cấp nước: sử dụng khi tuyến DN32 cần chuyển xuống DN25 hoặc DN20 để cấp cho khu vực hoặc thiết bị phía sau.
• Hệ thống PCCC: có thể được sử dụng tại các vị trí được thiết kế có đường kính DN32 và cần giảm kích thước.
• Hệ thống HVAC: dùng trên các tuyến kỹ thuật nhỏ, đặc biệt tại những vị trí kết nối với thiết bị hoặc nhánh phụ.
• Đường ống trong nhà máy: phù hợp với các tuyến nước kỹ thuật, khí hoặc môi chất tương thích với vật liệu thép carbon.
• Đường ống kết nối thiết bị: côn DN32 có thể đóng vai trò chuyển tiếp giữa đường ống và đầu kết nối nhỏ hơn của thiết bị.

Hướng dẫn lắp đặt côn thu thép hàn DN32

Bước 1 – Kiểm tra quy cách

Xác định DN32 ở đầu lớn và kích thước đầu thu. Đồng thời kiểm tra côn đồng tâm hay lệch tâm, SCH20 hay SCH40.

Bước 2 – Chuẩn bị đầu ống

Làm sạch đầu ống, kiểm tra đường kính và chiều dày. Phần đầu ống cần được chuẩn bị phù hợp với phương pháp hàn đối đầu.

Bước 3 – Căn chỉnh côn

Đưa côn vào vị trí và căn chỉnh với đường ống. Nếu là côn lệch tâm, phải đặt đúng hướng theo thiết kế.

Bước 4 – Hàn đính

Thực hiện các mối hàn đính để cố định phụ kiện. Kiểm tra lại độ thẳng và vị trí trước khi hàn hoàn thiện.

Bước 5 – Hàn hoàn thiện

Tiến hành hàn theo quy trình phù hợp với vật liệu và chiều dày. Sau khi hoàn thành, kiểm tra mối hàn trước khi đưa hệ thống vào vận hành.

Câu hỏi thường gặp về côn thu thép hàn DN32

DN32 tương đương bao nhiêu inch?
DN32 tương đương 1¼ inch, đường kính ngoài ống thép thông dụng khoảng Ø42,3 mm.

Côn DN32 có thể thu xuống DN20 không?
Có. Quy cách DN32×DN20 được sử dụng để chuyển từ đường ống DN32 sang DN20.

Côn DN32 có loại đồng tâm không?
Có. Côn DN32 có thể lựa chọn dạng đồng tâm hoặc lệch tâm tùy cấu hình sản phẩm và yêu cầu của tuyến ống.

Côn DN32 có SCH20 và SCH40 không?
Có thể có các lựa chọn SCH20 và SCH40 tùy sản phẩm. Khi mua cần xác nhận Schedule cụ thể thay vì chỉ ghi DN32.

Côn DN32 có dùng nối ren không?
Loại đang đề cập là côn thu thép hàn, sử dụng phương pháp hàn đối đầu. Không phải loại côn nối ren.

Côn DN32×DN25 khác gì DN32×DN20?
Cả hai đều có đầu lớn DN32 nhưng kích thước đầu thu khác nhau. DN32×DN25 giảm một cấp kích thước, còn DN32×DN20 tạo mức chuyển đổi lớn hơn.

Nơi cung cấp côn thu thép hàn DN32

Khi tìm mua côn thu thép hàn DN32, nên cung cấp chính xác quy cách hai đầu thay vì chỉ ghi tên sản phẩm. Các thông tin như DN32×DN25, DN32×DN20, DN32×DN15 hoặc DN32×DN10, đồng tâm/lệch tâm và SCH20/SCH40 sẽ giúp xác định đúng loại cần dùng.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp các loại phụ kiện đường ống thép với nhiều kích thước phục vụ công trình dân dụng, công nghiệp và hệ thống kỹ thuật.

Khách hàng có nhu cầu côn DN32 có thể gửi quy cách cụ thể cùng yêu cầu về Schedule, kiểu côn và số lượng để được kiểm tra sản phẩm phù hợp với đường ống đang sử dụng.
