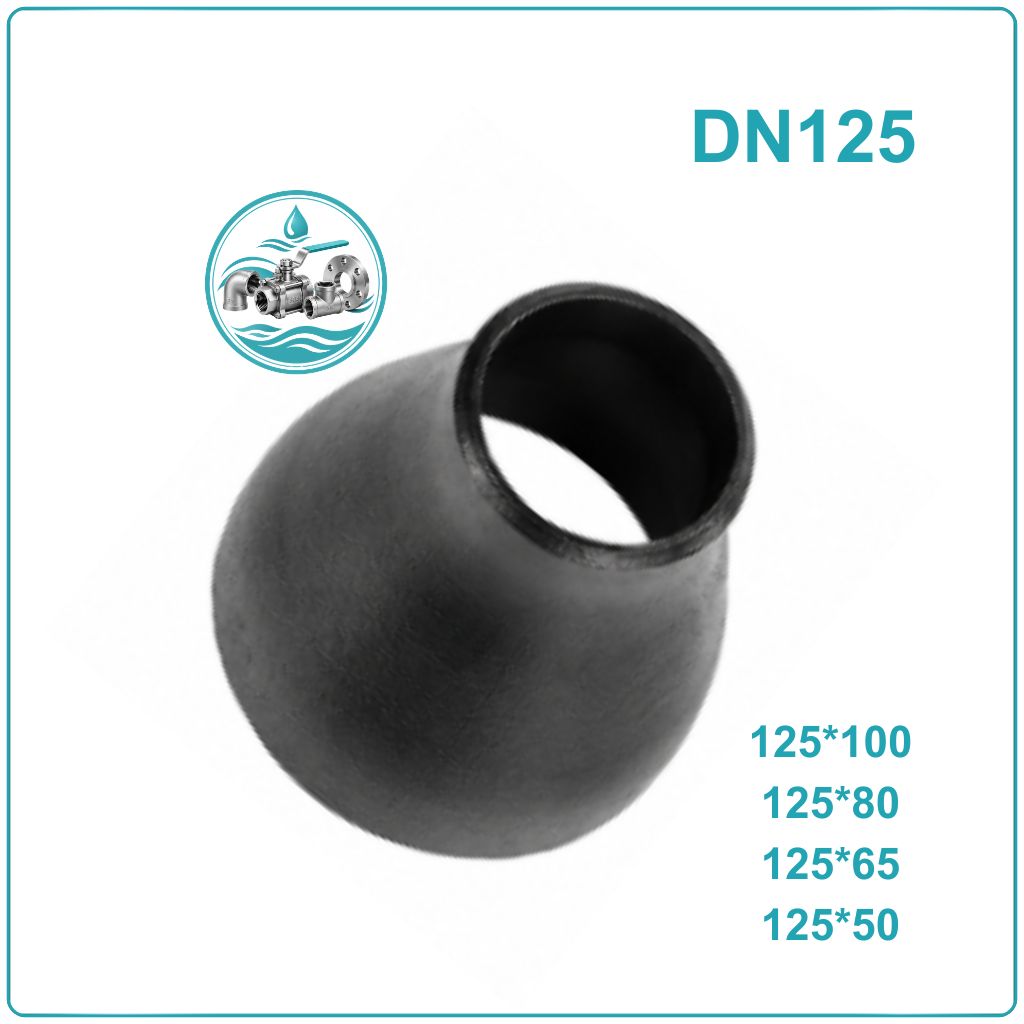

Côn thu thép hàn DN125

Côn thu thép hàn DN125 là gì?

Côn thu thép hàn DN125 là phụ kiện được lắp tại vị trí cần chuyển từ đường ống DN125 sang một đường kính nhỏ hơn. Hai đầu phụ kiện có kích thước khác nhau và được liên kết với đường ống bằng phương pháp hàn đối đầu.

DN125 tương đương 5 inch, đầu lớn có đường kính ngoài tiêu chuẩn khoảng 141,3 mm. Nhờ kết cấu thu dần, phụ kiện tạo ra đoạn chuyển tiếp giữa hai kích thước ống mà không phải ghép nhiều phụ kiện riêng lẻ.

Côn thu DN125 thường được sử dụng trong các tuyến ống thép của nhà máy, hệ thống PCCC, cấp thoát nước, HVAC, khí nén và các công trình cơ điện. Tùy vị trí lắp đặt, người dùng có thể chọn côn đồng tâm hoặc côn lệch tâm.

Quy cách côn thu thép hàn DN125

DN125 có thể thu xuống nhiều kích thước đường ống khác nhau. Một số quy cách thường gặp gồm:

Quy cách	Đầu lớn	Đầu nhỏ	Kích thước inch
DN125×DN100	DN125	DN100	5″ × 4″
DN125×DN80	DN125	DN80	5″ × 3″
DN125×DN65	DN125	DN65	5″ × 2½”
DN125×DN50	DN125	DN50	5″ × 2″
DN125×DN40	DN125	DN40	5″ × 1½”

Kích thước đầu thu cần được xác định theo đường ống thực tế. Nếu hệ thống đang sử dụng ống DN100 thì chọn côn DN125×DN100; nếu cần chuyển tiếp xuống DN80 thì sử dụng DN125×DN80.

Phân loại côn thu thép hàn DN125

• Côn thu đồng tâm DN125 có hai đầu nằm trên cùng một trục tâm. Hình dạng côn thu đều từ đường kính lớn xuống đường kính nhỏ, phù hợp khi tuyến ống cần giữ chung đường tâm.
• Côn thu lệch tâm DN125 có hai đầu không đồng trục. Một mặt của côn được giữ theo một cao độ nhất định, trong khi mặt đối diện tạo phần chuyển tiếp lệch. Kiểu này thường được cân nhắc trong các tuyến ống nằm ngang hoặc những vị trí cần kiểm soát cao độ đường ống.

Ưu điểm của côn thu thép hàn DN125

Côn thu thép hàn DN125 có kích thước đầu lớn 6 inch, phù hợp với các tuyến ống có lưu lượng lớn và cần chuyển tiếp sang đường kính nhỏ hơn. Nhờ kết cấu thép hàn, sản phẩm đáp ứng tốt yêu cầu lắp đặt cố định trong nhiều hệ thống đường ống.

• Chuyển đổi kích thước linh hoạt: Đầu DN125 có thể kết nối với nhiều kích thước ống nhỏ hơn, thuận tiện khi phân chia hoặc thay đổi tuyến ống.
• Kết cấu chắc chắn: Thân côn bằng thép có khả năng chịu lực tốt, phù hợp với các hệ thống đường ống công nghiệp.
• Mối hàn liền chắc: Kết nối hàn đối đầu tạo liên kết cố định giữa côn và đường ống, hạn chế phát sinh điểm nối trung gian.
• Có hai kiểu hình học: Có thể lựa chọn côn đồng tâm hoặc côn lệch tâm tùy cách bố trí và cao độ của đường ống.
• Dễ phối hợp hệ thống: Có thể kết nối với cút thép hàn, tê thép hàn, mặt bích và các phụ kiện đường ống khác có cùng tiêu chuẩn.
• Phù hợp nhiều công trình: Được sử dụng trong hệ thống cấp nước, PCCC, HVAC, xử lý nước, khí công nghiệp và các tuyến ống nhà máy.
• Thuận tiện cho đường ống lớn: Kích thước DN125 giúp tạo đoạn chuyển tiếp từ tuyến ống 5 inch xuống các nhánh nhỏ hơn mà không cần bố trí nhiều phụ kiện giảm cấp.

Thông số kỹ thuật côn thu thép hàn DN125

Thông số	Chi tiết
Tên sản phẩm	Côn thu thép hàn DN125
Kích thước đầu lớn	DN125
Kích thước danh nghĩa	5 inch
Đường kính ngoài đầu DN125	D141,3 mm
Đầu thu	DN100, DN80, DN65, DN50, DN40, DN32, DN25…
Dạng côn	Đồng tâm / Lệch tâm
Độ dày	SCH20 / SCH40
Kiểu kết nối	Hàn đối đầu
Vật liệu	Thép carbon
Bề mặt	Thép đen hoặc xử lý theo yêu cầu
Tiêu chuẩn tham khảo	ASME B16.9
Môi trường sử dụng	Nước, khí, PCCC, HVAC và đường ống công nghiệp

Thông số chiều dày thực tế cần được đối chiếu theo Schedule, kích thước đầu thu và tiêu chuẩn chế tạo cụ thể. Với đơn hàng theo bản vẽ, nên xác nhận đầy đủ quy cách trước khi sản xuất hoặc giao hàng.

Cấu tạo côn thu thép hàn DN125

Côn thu DN125 có cấu tạo tương đối đơn giản nhưng từng bộ phận đều liên quan đến khả năng lắp đặt:

• Đầu lớn DN125: Kết nối với tuyến ống có kích thước DN125.
• Thân côn: Phần chuyển tiếp giữa hai đường kính, được tạo hình thu dần.
• Đầu nhỏ: Kết nối với đường ống có kích thước thấp hơn.
• Mép hàn: Hai đầu được gia công để thực hiện mối hàn đối đầu.
• Thân thép: Có thể lựa chọn Schedule phù hợp như SCH20 hoặc SCH40.
• Dạng hình học: Có thể chế tạo đồng tâm hoặc lệch tâm tùy yêu cầu bố trí.

Ứng dụng thực tế của côn thu thép hàn DN125

Côn thu DN125 được dùng tại các vị trí đường ống cần thay đổi kích thước trong nhiều hệ thống:

• Hệ thống PCCC: Chuyển đổi kích thước tuyến ống tại các nhánh phân phối hoặc khu vực cần thay đổi lưu lượng thiết kế.
• Hệ thống cấp nước: Sử dụng trên các tuyến ống thép trong nhà máy, trạm kỹ thuật và công trình.
• Hệ thống HVAC: Kết nối các tuyến ống có kích thước khác nhau trong hệ thống nước lạnh, nước giải nhiệt hoặc các đường ống kỹ thuật.
• Đường ống khí: Có thể sử dụng trong hệ thống khí nén và khí công nghiệp khi quy cách vật liệu, chiều dày và tiêu chuẩn phù hợp.
• Nhà máy và khu công nghiệp: Được lắp trong các tuyến ống công nghệ, hệ thống phụ trợ và đường ống vận chuyển chất lỏng.

Hướng dẫn lắp đặt côn thu thép hàn DN125

Bước 1: Đối chiếu côn với đường ống

Kiểm tra kích thước đầu lớn DN125 và đầu thu. Đồng thời xác nhận côn đang sử dụng là đồng tâm hay lệch tâm, SCH20 hay SCH40.

Bước 2: Chuẩn bị hai đầu hàn

Làm sạch bề mặt, loại bỏ dầu mỡ, bụi bẩn và các vật liệu ảnh hưởng đến quá trình hàn. Mép hàn cần được chuẩn bị theo quy trình áp dụng cho hệ thống.

Bước 3: Đặt đúng hướng côn

Với côn đồng tâm, căn chỉnh hai đường tâm. Với côn lệch tâm, xác định mặt giữ cao độ theo bản vẽ trước khi cố định phụ kiện.

Bước 4: Hàn đính

Hàn đính tại các vị trí phù hợp để giữ côn và đường ống ổn định, đồng thời kiểm tra lại độ thẳng và vị trí trước khi hàn hoàn thiện.

Bước 5: Hàn hoàn thiện và kiểm tra

Tiến hành hàn theo quy trình kỹ thuật phù hợp. Sau khi hoàn tất, kiểm tra ngoại quan mối hàn và thực hiện kiểm tra bổ sung nếu công trình có yêu cầu.

Câu hỏi thường gặp

Côn thu thép hàn DN125 tương đương bao nhiêu inch?

DN125 tương đương 5 inch, đầu ống có đường kính ngoài tiêu chuẩn khoảng 141,3 mm.

Côn DN125 có thể thu xuống DN100 không?

Có. DN125×DN100 là một trong những quy cách chuyển tiếp phổ biến từ đường ống 5 inch xuống 4 inch.

Côn DN125 có loại lệch tâm không?

Có. Côn thu DN125 có thể sử dụng dạng đồng tâm hoặc lệch tâm, tùy yêu cầu bố trí đường ống.

SCH20 và SCH40 của côn DN125 có giống nhau không?

Không. SCH20 và SCH40 là hai quy cách Schedule khác nhau về chiều dày thành. Khi đặt mua cần xác định đúng loại để đồng bộ với đường ống.

Côn thu DN125 kết nối bằng cách nào?

Sản phẩm sử dụng hàn đối đầu với đường ống. Mép hàn và quy trình hàn cần được chuẩn bị phù hợp với vật liệu, chiều dày và tiêu chuẩn của hệ thống.

Địa chỉ cung cấp côn thu thép hàn DN125

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp côn thu thép hàn DN125 phục vụ các hệ thống đường ống công nghiệp và công trình cơ điện. Sản phẩm có thể lựa chọn theo DN125×DN100, DN125×DN80, DN125×DN65, DN125×DN50 và các quy cách đầu thu khác.

DTA Việt Nam hỗ trợ tư vấn theo từng yêu cầu cụ thể về côn đồng tâm, côn lệch tâm, SCH20, SCH40, kích thước đầu thu và tiêu chuẩn kết nối. Với những công trình có nhiều quy cách phụ kiện, khách hàng có thể cung cấp danh sách vật tư hoặc bản vẽ để đối chiếu trước khi đặt hàng.

Việc xác định đúng kích thước, dạng côn và Schedule ngay từ đầu giúp phụ kiện đồng bộ với đường ống, thuận tiện cho quá trình gia công, hàn lắp và nghiệm thu hệ thống.
