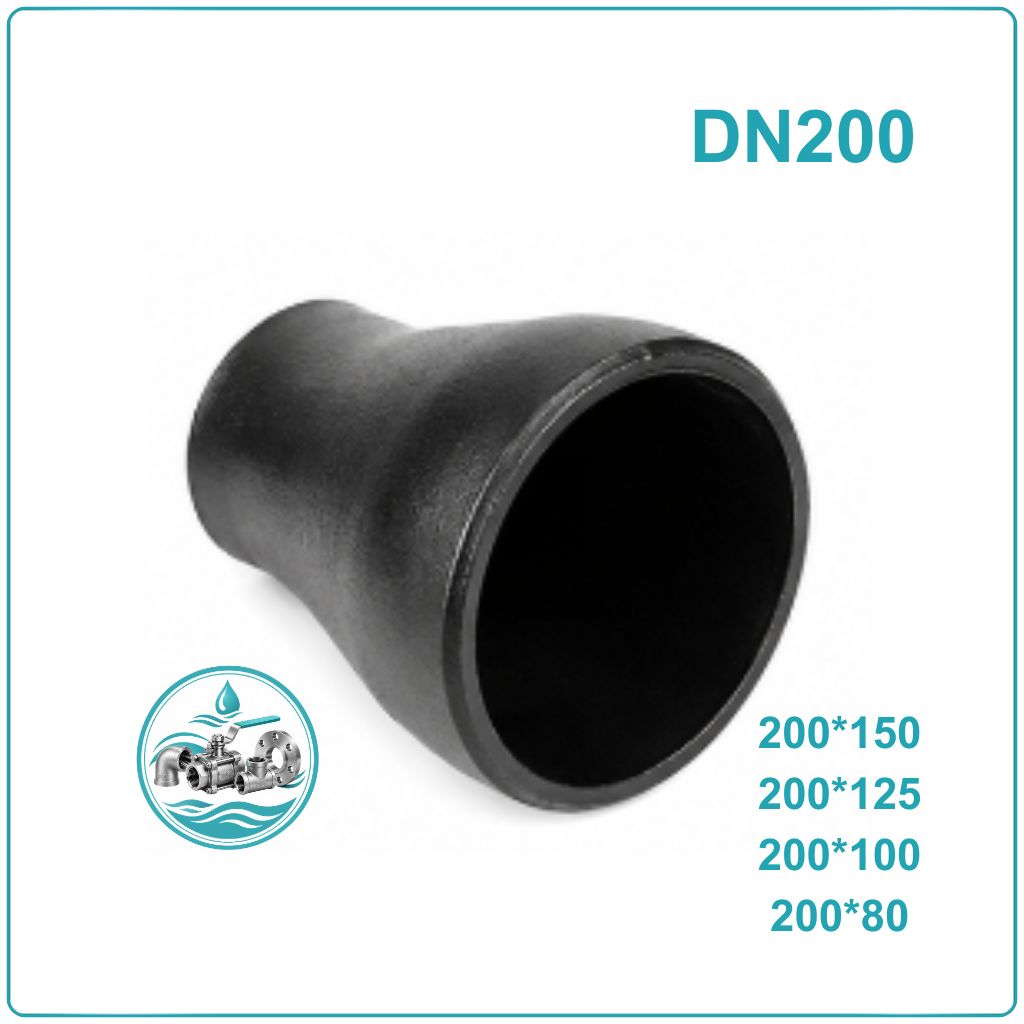

Côn thu thép hàn DN200

Côn thu thép hàn DN200 là gì?

Côn thu thép hàn DN200 là phụ kiện dùng để chuyển tiếp đường ống từ kích thước DN200 (8 inch) sang một kích thước nhỏ hơn trong cùng tuyến ống. Đầu lớn của côn có đường kính ngoài tiêu chuẩn khoảng 219 mm, kết nối với đường ống bằng phương pháp hàn đối đầu.

Với kích thước DN200, côn thu thường được sử dụng trên các tuyến ống có lưu lượng tương đối lớn như cấp thoát nước, PCCC, hệ thống khí, HVAC và đường ống công nghiệp. Tùy cách bố trí thực tế, sản phẩm có thể lựa chọn dạng đồng tâm hoặc lệch tâm.

Các quy cách côn thu thép hàn DN200

Phân loại côn thu thép hàn DN200

Côn thu DN200 được chia thành hai dạng chính dựa trên vị trí tương quan giữa tâm đầu lớn và đầu nhỏ.

Côn thu đồng tâm: Hai đầu côn nằm trên cùng một trục. Khi nhìn theo mặt cắt dọc, đường ống sau khi thu vẫn giữ được tâm tuyến. Loại này thích hợp với những hệ thống yêu cầu giảm đường kính theo trục thẳng.

Côn thu lệch tâm: Tâm của đầu lớn và đầu nhỏ không trùng nhau. Thiết kế này thường được cân nhắc khi cần duy trì cao độ hoặc hạn chế tạo điểm tích tụ chất lỏng, tùy vị trí lắp đặt và hướng tuyến.

Thông số kỹ thuật côn thu thép hàn DN200

Cấu tạo của côn thu thép hàn DN200

Côn DN200 có cấu tạo dạng chuyển tiếp hình nón, trong đó đầu lớn bắt đầu từ đường kính DN200 và thu dần về kích thước nhỏ hơn.

• Đầu lớn DN200: Đây là vị trí kết nối với đường ống DN200, có đường kính ngoài danh nghĩa theo hệ inch khoảng 8 inch, tương ứng Ø219,1 mm.
• Thân côn: Phần thân có tiết diện thay đổi liên tục từ đầu lớn sang đầu nhỏ. Hình dạng thân quyết định sản phẩm là côn đồng tâm hay côn lệch tâm.
• Đầu thu: Kết thúc tại kích thước DN nhỏ hơn theo quy cách đặt hàng, chẳng hạn DN200×DN100 hoặc DN200×DN80.
• Đầu hàn: Hai đầu phụ kiện được gia công để thực hiện mối hàn đối đầu với đường ống hoặc phụ kiện khác. Phần vát mép cần phù hợp với quy trình hàn của hệ thống.
• Thân thép: Sử dụng thép carbon có độ cứng và độ bền cơ học phù hợp với môi trường làm việc theo thiết kế.

Ưu điểm của côn thu DN200

Côn DN200 có lợi thế lớn ở khả năng tạo chuyển tiếp giữa các tuyến ống có đường kính khác nhau mà không cần ghép nhiều phụ kiện trung gian.

• Giảm trực tiếp từ tuyến DN200 xuống kích thước nhỏ hơn, giúp bố trí hệ thống gọn hơn.
• Có nhiều lựa chọn đầu thu, từ DN150 đến các kích thước nhỏ như DN25.
• Có cả đồng tâm và lệch tâm, đáp ứng các phương án bố trí tuyến ống khác nhau.
• Kết nối hàn đối đầu, tạo mối nối liền mạch và chắc chắn khi được thi công đúng quy trình.
• Thân thép phù hợp hệ thống công nghiệp, đặc biệt với những tuyến ống cần kết cấu cơ khí ổn định.
• Giảm số lượng mối nối trung gian so với phương án dùng nhiều phụ kiện để giảm từng cấp.
• Thuận tiện gia công và lắp đặt theo bản vẽ, nhất là các hệ thống sử dụng đồng bộ phụ kiện hàn.

Côn thu DN200 được sử dụng ở đâu?

Nhờ kích thước đầu vào lớn, côn thu thép hàn DN200 thường xuất hiện tại các tuyến ống chính trước khi chia nhánh hoặc chuyển sang đường kính nhỏ hơn.

• Hệ thống PCCC: dùng tại các đoạn chuyển đổi kích thước của đường ống chữa cháy, tùy thiết kế từng tuyến.
• Đường ống cấp nước: phục vụ các vị trí cần chuyển từ tuyến DN200 sang đường kính nhỏ hơn để cấp cho khu vực hoặc thiết bị phía sau.
• Hệ thống HVAC: sử dụng trên đường ống nước lạnh, nước giải nhiệt hoặc các tuyến kỹ thuật có nhu cầu thay đổi tiết diện.
• Nhà máy và công trình công nghiệp: dùng trong các tuyến nước kỹ thuật, khí, dầu và các môi chất khác khi vật liệu thép carbon phù hợp với điều kiện làm việc.
• Hệ thống đường ống tổng: côn DN200 có thể được bố trí tại vị trí chuyển tiếp trước van, thiết bị hoặc các tuyến nhánh có kích thước nhỏ hơn.

Hướng dẫn lắp đặt côn thu thép hàn DN200

Bước 1 – Kiểm tra quy cách: Đối chiếu DN200 ở đầu lớn, kích thước đầu nhỏ, kiểu đồng tâm/lệch tâm và Schedule với bản vẽ.

Bước 2 – Kiểm tra đầu ống: Làm sạch bề mặt, kiểm tra đường kính và chiều dày ống. Phần đầu ống cần được chuẩn bị phù hợp với kiểu hàn đối đầu.

Bước 3 – Căn chỉnh: Đưa côn vào đúng vị trí, căn đồng tâm hoặc lệch tâm theo thiết kế. Không dùng lực cưỡng ép để đưa hai đầu nối vào đúng vị trí.

Bước 4 – Hàn cố định: Thực hiện hàn đính trước để giữ vị trí. Sau đó tiến hành hàn hoàn thiện theo quy trình phù hợp với vật liệu và chiều dày.

Bước 5 – Kiểm tra mối hàn: Kiểm tra ngoại quan, kích thước và chất lượng mối nối theo yêu cầu kỹ thuật của công trình trước khi đưa hệ thống vào vận hành.

Những điều cần lưu ý khi chọn côn DN200

Với phụ kiện kích thước lớn như DN200, việc chọn đúng quy cách quan trọng hơn việc chỉ xác định đường kính đầu lớn. Trước khi đặt hàng nên kiểm tra:

• Đầu lớn có đúng DN200 – 8 inch – Ø219,1 mm hay không.
• Đầu thu cần giảm xuống DN nào.
• Hệ thống sử dụng côn đồng tâm hay lệch tâm.
• Đường ống đang sử dụng SCH20, SCH40 hay một Schedule khác.
• Vật liệu côn có tương thích với đường ống và môi chất.
• Kiểu kết nối là hàn đối đầu.
• Tiêu chuẩn kích thước của phụ kiện có phù hợp với hệ thống.
• Số lượng và quy cách cần giao phải được xác nhận rõ trên đơn hàng.

Câu hỏi thường gặp về côn thu thép hàn DN200

Côn thu DN200 tương đương bao nhiêu inch?
DN200 tương đương 8 inch, đường kính ngoài đầu ống theo hệ tiêu chuẩn thông dụng là khoảng Ø219,1 mm.

Côn DN200 có những loại nào?
Có hai dạng hình học chính là côn đồng tâm và côn lệch tâm. Ngoài ra có thể lựa chọn theo Schedule như SCH20 và SCH40.

Côn DN200 có thể thu xuống DN100 không?
Có. Quy cách DN200×DN100 là một trong những lựa chọn phổ biến khi tuyến DN200 cần chuyển sang đường kính DN100.

SCH20 và SCH40 có thể dùng thay thế tùy ý không?
Không nên. Schedule cần được lựa chọn phù hợp với thiết kế và chiều dày đường ống để đảm bảo khả năng gia công, hàn và làm việc đồng bộ.

Côn DN200 kết nối bằng ren hay hàn?
Loại côn thu thép hàn DN200 sử dụng kết nối hàn đối đầu, không phải kiểu kết nối ren.

Nên chọn côn đồng tâm hay lệch tâm?
Phụ thuộc vào bố trí tuyến ống. Côn đồng tâm phù hợp khi cần giữ chung trục đường ống; côn lệch tâm được cân nhắc khi cần xử lý cao độ hoặc không gian theo thiết kế.

Nơi cung cấp côn thu thép hàn DN200

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp các loại phụ kiện đường ống thép, trong đó có côn thu thép hàn với nhiều quy cách và kích thước. Khách hàng có thể gửi yêu cầu cụ thể để được kiểm tra quy cách, vật liệu, Schedule và phương án phù hợp với tuyến ống thực tế.

Khi liên hệ, chỉ cần cung cấp mã quy cách mong muốn, chẳng hạn côn thu DN200×DN150, DN200×DN100 hoặc DN200×DN80, cùng yêu cầu đồng tâm/lệch tâm và SCH20/SCH40. Việc xác định đầy đủ các thông tin này giúp hạn chế nhầm quy cách và thuận tiện hơn khi triển khai lắp đặt tại công trình.
