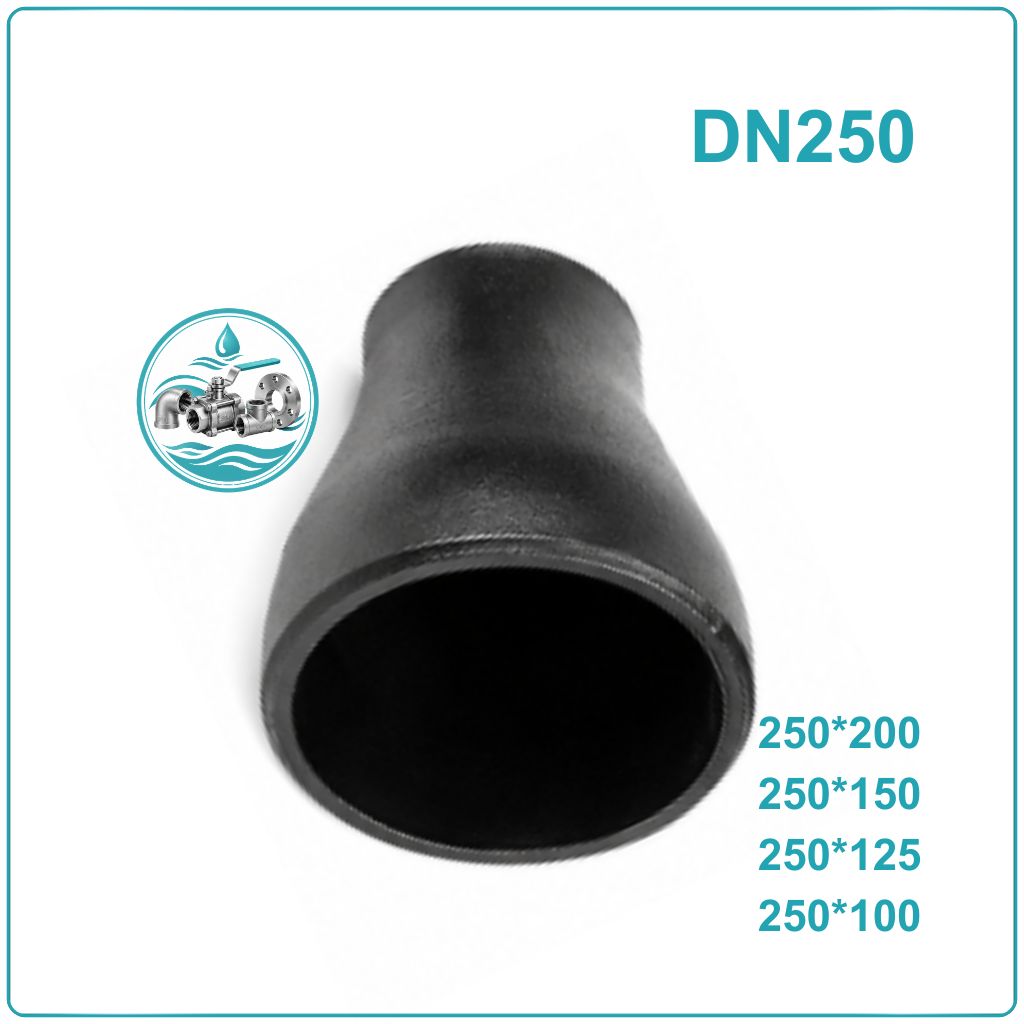

Côn thu thép hàn DN250

Côn thu thép hàn DN250 là gì?

Côn thu thép hàn DN250 là phụ kiện đường ống dùng để giảm kích thước từ tuyến DN250 xuống một đường kính nhỏ hơn mà vẫn duy trì kết nối bằng phương pháp hàn đối đầu. DN250 tương đương 10 inch, có đường kính ngoài đầu ống theo hệ tiêu chuẩn thông dụng khoảng Ø273,0 mm.

Đây là kích thước thường xuất hiện trên các tuyến ống chính có lưu lượng lớn. Khi tuyến DN250 cần chuyển sang đường kính nhỏ hơn để cấp cho nhánh, thiết bị hoặc khu vực phía sau, côn thu giúp tạo ra một đoạn chuyển tiếp liên tục thay vì phải ghép nhiều phụ kiện giảm kích thước.

Côn DN250 có hai kiểu hình học là đồng tâm và lệch tâm, đồng thời có thể lựa chọn SCH20 hoặc SCH40 tùy cấu hình đường ống và yêu cầu kỹ thuật của hệ thống.

DN250 có thể thu xuống những kích thước nào?

Quy cách côn	Kích thước tương đương
DN250 × DN200	10″ × 8″
DN250 × DN150	10″ × 6″
DN250 × DN125	10″ × 5″
DN250 × DN100	10″ × 4″
DN250 × DN80	10″ × 3″
DN250 × DN65	10″ × 2½”

Phân biệt côn DN250 đồng tâm và lệch tâm

Hai loại côn này có cùng chức năng giảm đường kính nhưng khác nhau về cách bố trí hình học.

Côn đồng tâm DN250 có tâm của đầu lớn và đầu nhỏ nằm trên cùng một trục. Khi lắp trên tuyến ống, đường tâm của hai đoạn ống được duy trì thẳng hàng. Đây là phương án phù hợp với các tuyến cần chuyển đổi đường kính theo trục trung tâm.

Côn lệch tâm DN250 có hai đầu được bố trí lệch nhau về tâm. Thiết kế này cho phép một phía của tuyến ống được giữ theo cao độ hoặc mặt chuẩn nhất định trong quá trình chuyển đổi đường kính.

Trong thực tế, côn lệch tâm thường được cân nhắc kỹ hơn về hướng đặt và vị trí lắp, bởi nếu chọn sai hướng có thể ảnh hưởng đến khoảng không, cao độ hoặc khả năng thoát môi chất của tuyến ống.

Thông số kỹ thuật côn thu thép hàn DN250

Hạng mục	Thông tin
Tên sản phẩm	Côn thu thép hàn DN250
Kích thước danh nghĩa đầu lớn	DN250
Kích thước inch	10 inch
Đường kính ngoài đầu DN250	Ø273,0 mm
Đầu thu	DN200, DN150, DN125, DN100, DN80
Dạng côn	Đồng tâm / lệch tâm
Schedule	SCH20 / SCH40
Vật liệu	Thép carbon
Kiểu kết nối	Hàn đối đầu
Tiêu chuẩn tham chiếu	ASME B16.9
Bề mặt	Theo yêu cầu sản phẩm
Ứng dụng	Đường ống công nghiệp, PCCC, cấp nước, HVAC, khí và các hệ thống kỹ thuật

Cấu tạo và hình dạng của côn DN250

Côn thu thép hàn DN250 không có cấu tạo phức tạp nhưng mỗi bộ phận đều liên quan trực tiếp đến quá trình kết nối với đường ống.

• Đầu lớn: Là phần DN250, dùng để kết nối với tuyến ống có kích thước danh nghĩa DN250. Đường kính ngoài thông dụng của đầu này khoảng Ø273,0 mm.
• Thân chuyển tiếp: Phần thân có tiết diện thay đổi từ lớn xuống nhỏ. Với côn đồng tâm, quá trình giảm diễn ra quanh cùng một trục; với côn lệch tâm, hai tâm được bố trí khác nhau.
• Đầu nhỏ: Được chế tạo theo kích thước cần kết nối như DN200, DN150, DN100, DN80 hoặc các kích thước nhỏ hơn.
• Đầu hàn: Hai đầu côn được gia công phù hợp với phương pháp hàn đối đầu. Khi thi công cần bảo đảm mép hàn và khe hở đúng yêu cầu của quy trình hàn.
• Thân thép: Thép carbon tạo nên kết cấu chịu lực chính của phụ kiện. Chiều dày được lựa chọn theo Schedule và yêu cầu của hệ thống.

Ưu điểm của côn thu thép hàn DN250

Với tuyến ống có đầu vào DN250, sử dụng một phụ kiện giảm phù hợp giúp quá trình chuyển đổi kích thước được kiểm soát tốt hơn về mặt bố trí.

• Xử lý tuyến ống DN250 có lưu lượng lớn: đầu lớn Ø273,0 mm phù hợp với tuyến DN250 theo hệ kích thước thông dụng.
• Chuyển đổi trực tiếp sang nhiều kích thước: có thể lựa chọn đầu thu từ DN200 xuống các kích thước nhỏ hơn tùy quy cách.
• Hình học đa dạng: đồng tâm phục vụ tuyến cùng trục, trong khi lệch tâm phù hợp các phương án cần xử lý vị trí cao độ.
• Có lựa chọn SCH20 và SCH40: thuận tiện đồng bộ với chiều dày của đường ống hiện hữu.
• Kết cấu dạng liền khối: hạn chế số lượng mối nối trung gian so với việc giảm đường kính qua nhiều phụ kiện.
• Phù hợp phương pháp hàn đối đầu: tạo kết nối chắc chắn khi quá trình căn chỉnh và hàn được thực hiện đúng kỹ thuật.
• Dễ đưa vào hệ thống phụ kiện thép hàn: có thể kết hợp với cút, tê, mặt bích hàn và các phụ kiện cùng tiêu chuẩn.
• Thích hợp cho các tuyến ống quy mô lớn: đặc biệt tại vị trí chuyển từ đường ống chính sang nhánh hoặc thiết bị có đường kính nhỏ hơn.

Ứng dụng côn thép hàn DN250

Không phải toàn bộ tuyến DN250 đều sử dụng côn. Phụ kiện này thường xuất hiện tại điểm thay đổi tiết diện của đường ống.

Trong hệ thống cấp nước, côn DN250 có thể được lắp tại vị trí tuyến ống chính chuyển sang đường kính nhỏ hơn để phân phối cho các khu vực khác nhau.

Trong hệ thống PCCC, phụ kiện được sử dụng tại các đoạn chuyển đổi đường kính theo thiết kế mạng lưới. Quy cách và vật liệu cần phù hợp với yêu cầu của hệ thống.

Đối với nhà máy và hệ thống công nghiệp, côn DN250 có thể xuất hiện trên các tuyến nước kỹ thuật, khí hoặc môi chất phù hợp với thép carbon.

Trong hệ thống HVAC, côn được sử dụng khi đường ống chính cần chuyển sang kích thước khác để kết nối với các nhánh hoặc thiết bị.

Ngoài ra, côn DN250 còn có thể được dùng trước hoặc sau các thiết bị, cụm van và đường ống nhánh khi thiết kế yêu cầu thay đổi đường kính.

Cách lắp đặt côn thép hàn DN250

Do DN250 là kích thước tương đối lớn, việc lắp đặt cần chú ý đến căn chỉnh và khả năng giữ ổn định của tuyến ống.

Bước 1: Xác định vị trí lắp

Đối chiếu bản vẽ để xác định đầu DN250, đầu thu và hướng của côn. Với côn lệch tâm, cần xác định rõ mặt lệch nằm phía nào.

Bước 2: Chuẩn bị đường ống

Kiểm tra đầu ống DN250 và đầu ống nhỏ, loại bỏ bụi bẩn, dầu mỡ và phần kim loại không đạt yêu cầu. Kiểm tra Schedule để bảo đảm tương thích với phụ kiện.

Bước 3: Đưa côn vào vị trí

Căn chỉnh hai đầu côn với đường ống. Đối với côn DN250, nên sử dụng thiết bị hỗ trợ nâng hoặc giữ phụ kiện khi cần thiết thay vì cố gắng điều chỉnh bằng lực thủ công.

Bước 4: Căn tâm và hàn đính

Kiểm tra độ thẳng, độ lệch và vị trí của côn trước khi hàn đính. Với loại lệch tâm, phải đặc biệt kiểm tra hướng đặt theo bản vẽ.

Bước 5: Hàn hoàn thiện và kiểm tra

Thực hiện mối hàn theo quy trình phù hợp với vật liệu và chiều dày. Sau khi hàn, kiểm tra ngoại quan và thực hiện các bước kiểm tra chất lượng theo yêu cầu của công trình.

Kinh nghiệm chọn đúng côn DN250 trước khi đặt hàng

Đối với côn kích thước lớn, chỉ cần sai một thông tin về đầu thu hoặc Schedule cũng có thể khiến phụ kiện không phù hợp với tuyến ống. Vì vậy, nên kiểm tra theo thứ tự:

1. Xác định đầu lớn: DN250, tương đương 10 inch và Ø273,0 mm.

2. Xác định đầu nhỏ: Ví dụ DN250×DN200, DN250×DN150, DN250×DN100 hoặc DN250×DN80.

3. Chọn hình dạng: Đồng tâm hoặc lệch tâm theo bản vẽ.

4. Kiểm tra Schedule: SCH20 hay SCH40, đồng bộ với đường ống.

5. Xác nhận vật liệu: Thép carbon và yêu cầu xử lý bề mặt nếu có.

6. Kiểm tra phương pháp nối: Hàn đối đầu.

7. Kiểm tra tiêu chuẩn: Đối chiếu tiêu chuẩn kích thước và yêu cầu kỹ thuật của dự án.

Câu hỏi thường gặp về côn thu thép hàn DN250

DN250 bằng bao nhiêu inch?
DN250 tương đương 10 inch, đường kính ngoài đầu ống theo hệ kích thước thông dụng khoảng Ø273,0 mm.

Côn DN250 có phải chỉ có một kích thước không?
Không. DN250 là kích thước của đầu lớn. Đầu còn lại có thể là DN200, DN150, DN125, DN100, DN80, DN65, DN50 và các quy cách nhỏ hơn.

Côn DN250 có loại lệch tâm không?
Có. Côn DN250 có thể được lựa chọn dạng đồng tâm hoặc lệch tâm tùy yêu cầu bố trí tuyến ống.

Côn DN250 SCH20 và SCH40 khác nhau ở đâu?
Hai loại khác nhau về cấp Schedule và chiều dày thành theo kích thước tiêu chuẩn. Việc chọn loại nào phải dựa vào cấu hình đường ống và thiết kế hệ thống.

Côn DN250 có nối ren không?
Loại đang đề cập là côn thu thép hàn, sử dụng kết nối hàn đối đầu chứ không phải kết nối ren.

Có thể dùng côn DN250×DN100 thay cho côn DN250×DN150 không?
Không nên tự thay thế. Hai quy cách có mức giảm đường kính khác nhau và cần được lựa chọn theo thiết kế của tuyến ống.

Địa chỉ mua côn thu thép hàn DN250

Nếu cần mua côn thu thép hàn DN250, khách hàng nên cung cấp đầy đủ quy cách ngay từ đầu để kiểm tra chính xác sản phẩm: DN250×DN bao nhiêu, đồng tâm hay lệch tâm, SCH20 hay SCH40.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp phụ kiện đường ống thép với nhiều kích thước và cấu hình phục vụ hệ thống công nghiệp, PCCC, cấp thoát nước và các công trình kỹ thuật.

Đối với côn DN250, khách hàng có thể gửi quy cách cụ thể như DN250×DN200, DN250×DN150, DN250×DN100, DN250×DN80… để được kiểm tra loại phù hợp. Khi yêu cầu báo hàng, nên nêu thêm đồng tâm/lệch tâm và SCH20/SCH40 để tránh nhầm sản phẩm giữa các cấu hình có cùng kích thước đầu lớn.
